Задний ступичный подшипник шевроле ниву

Конструкция передней ступицы на Нива Шевроле

Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.

Схема ступицы в сборе.

Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.

Ступица в сборе на поворотном кулаке

Когда необходимо менять ступичный подшипника

При таком лифтовании будет повышенна нагрузка на ступичные подшипники.

Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять. Это:

1. Повышенный люфт колеса и стуки в районе ступицы.
2. Скрежет или гул в районе ступицы.

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

• гул во время поворота;
• гул во время обычной езды на загруженном автомобиле;
• гул при езде на пустом автомобиле;
• постоянный гул, нарастающий во время поворотов;
• сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

• в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
• случается, что различные загрязнения и влажность проникают вглубь подшипника;
• это является причиной поломки в 18% случаев;
• также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

• Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
• Стук или потрескивания в передней части машины при движении;
• Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются. Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

Это интересно: Впускной коллектор ВАЗ 2114: характеристики, самостоятельная замена прокладки

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Снимаем полуось, подбираем инструмент, расходники и приспособления

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности :

1. Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.
2. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.
3. Снимаем колесо и откручиваем винты крепления тормозного барабана.

   Выворачиваем болты крепления тормозного барабана к полуоси.

4. Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан.

   Сбиваем тормозной барабан, используя деревянный брусок.

5. Откручиваем с тыльной стороны четыре гайки проставки крепления подшипника.

   Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.

6. С помощью подставки поднимаем задний мост, тем самым освобождая кронштейн крепления амортизатора.
7. С помощью инерционного съёмника выдёргиваем полуось из моста. Если съёмника нет, можно попробовать набросить колесо на полуось, наживить три гайки так, чтобы между полуосью и диском колеса был зазор. Несколько раз дёргаем за колесо на себя, пытаясь достать полуось. Иногда помогает более тяжёлое колесо, к примеру, от УАЗа.

   Снимаем полуось при помощи инерционного съемника.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Ступичные подшипники Нива Шевроле подвергаются большой нагрузке во время эксплуатации. Поэтому необходимо следить за их состоянием и вовремя менять детали. Иначе растет риск столкновения из-за заклинившего подшипника.

Для ремонта потребуются:

• Мощный торцевой ключ на 30.
• Съемник для пальца рулевой тяги.
• Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Баллонный ключ.
• Молоток.
• Круглогубцы.
• Домкрат.
• Противооткатные упоры.
• Тиски.
• Монтировка.
• Динамометрический ключ.
• Доски или деревянный брусок.

Процесс замены делится на пять этапов:

1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
2. Выпрессовка старых подшипников.
3. Установка новых деталей.
4. Сборка узла и установка его на место.
5. Затяжка регулировочной гайки.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

• Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
• Поддомкратить колесо.
• Открутить болты крепления колесного диска.
• Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
• Поддомкратить нижний рычаг, сжимая пружину подвески.
• Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
• Открутить и снять скобу, суппорт и тормозные колодки.
• Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
• Выкрутить руль в противоположную сторону.
• Снять датчик ABS.
• Расшплинтовать и открутить гайку рулевой тяги.
• Снять палец с помощью съемника.

• Открутить гайку ступицы.
• Демонтировать болты крепления шаровых опор.
• Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
• Демонтировать защитный экран суппорта.
• Снять тормозной диск.
• Открутить рулевую сошку.
• Зажать в тисках поворотный кулак.
• Удалить сальники монтировкой или мощной отверткой.
• Подставив оправку, выбить внешние обоймы подшипников.
• Протереть и очистить посадочное место.
• Разобрать новые подшипники.
• Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

• Заложить смазку, заполнив ⅔ пространства обойме.
• Установить кольцо и внутреннюю обойму подшипника.
• Аккуратно запрессовать новый сальник.
• Повторить операцию монтажа для подшипника со второй стороны ступицы.
• Поставить узел на шлицы ШРУСа.
• Наживить ступичную гайку.
• Прикрутить шаровые и рулевую сошку.
• Установить защитный кожух и скобу суппорта.
• Закрутить болты крепления защитного экрана и застопорить.
• Поставить суппорт с тормозными колодками на место.
• Поддомкратить машину.
• Поставить и закрепить колесо.
• Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

(как и заднего) Шевроле Нива имеет точно такую же конструкцию, как и у старых машин, а их ремонт и замена выполняются по одной и той же схеме. Первоначально следует заехать на любую автомойку, где вам должны под высоким давлением тщательно помыть всю переднюю подвеску. Для кроссоверов данный совет особенно важен.

• Перед автомашины поднимается с помощью домкрата;
• Демонтируются соответствующие колеса, колодки тормозов и суппорты;
• Шарнирный палец раскручивается и с помощью специального инструмента осуществляется его выпрессовка;
• Демонтируются болты с шарниров, гайки.
• После этого вы получаете возможность рассмотреть деталь на предмет повреждения и произвести соответствующий ремонт. Вне зависимости от того, планируется ли вы замена подшипников, вам следует поменять сальники.

Внутреннюю обойму вместе с роликами необходимо после извлечения тщательно промыть с помощью керосина. После этого, вы получите возможность визуально оценить повреждение подшипника. Стоит помнить, что замена данных деталей происходит исключительно парами.

• Отсутствует возможность регулировке люфта с помощью гайки (не помогает затяжка);
• Ролики и обоймы сильно поцарапаны;
• Обнаружен перегрев, наблюдается гул.

Когда и почему выходит из строя подшипник полуоси на Нива Шевроле

Свою историю Chevrolet Niva ведет от обычной Нивы или ВАЗ 2121, которая встала на конвейер более 40 лет назад. В свою очередь этот вазовский внедорожник разработан на узлах и агрегатах ВАЗ 2106 и имеет много общих с ним конструктивных решений — как удачных, так и сомнительных. Слабым местом стали шарикоподшипники задней полуоси.

Подшипник размещен внутри чулка заднего моста ближе к ступице и запрессован с натягом на полуось. Второй конец полуоси свободно входит в дифференциал заднего редуктора и ничем там не фиксируется. Со стороны колеса полуось крепится пластиной с 4 болтами. Поэтому при езде по бездорожью или установки колес большего диаметра на сам подшипник действуют как осевые, так и радиальные силы. Этой нагрузки достаточно, чтобы быстро прикончить относительно слабый однорядный подшипник. Если на жигулях эта проблема стоит не так остро, то на более массивном автомобиле поломка встречается гораздо чаще.

Основные причины выхода из строя:

• неаккуратная езда на бездорожье, особенно в сочетании с резкими ударами;
• преодоление бродов и попадание влаги внутрь моста;
• износ сальника и попадание масла из заднего редуктора;
• смещение запорного кольца из-за его неправильной установки или брака;
• радиальное биение полуоси (обычно возникает из-за деформации самого вала);
• повреждение посадочных площадок на полуоси или внутри чулка моста;
• установка колес большего диаметра и вылета, чем рекомендуемые заводом.

Нерегулируемые

Как правило на Ниве установлена стандартная регулируемая ступица, которая требует периодической регулировки. Но чтобы избавится от этого неудобства были разработаны нерегулируемые ступицы на Ниву Шевроле, которые обладают такими положительными качествами как:

1. Не требуют обслуживания. Их не нужно регулировать
2. Подшипник в устройстве не проворачивается
3. С завода заправлена специальной смазкой поэтому смазывать ее не нужно
4. За счет того что работа происходит благодаря шариковому подшипнику в узле снижается трение
5. В поворотном кулачке исключен износ посадочного места
6. Не регулируется так как затягивается с завода
7. Нет необходимости менять подшипник
8. Большой срок службы который равен 100-120 тысяч километров

Поэтому благодаря всем выше перечисленным положительным характеристикам многие автовладельцы меняют стандартную деталь на нерегулируемую.

Так же стоит отметить то что нерегулируемая деталь, может выпускаться как усиленная ступица Нива Шевроле, в которой решена проблема с износом сальников на поворотном кулаке. Выбирать лучше всего такие фирмы как ВолгаАвтопром, IVECO, ОмегаИнтерАвто.

Основным минусом этого узла является его высокая цена, но установив эту деталь можно будет забыть о проблемах которые появляются в штатном элементе. Установив усиленную версию у вашего внедорожника увеличатся проходимые качества и повысится надежность, а имея стандартный набор инструментов можно произвести без каких либо проблем самостоятельную замену.

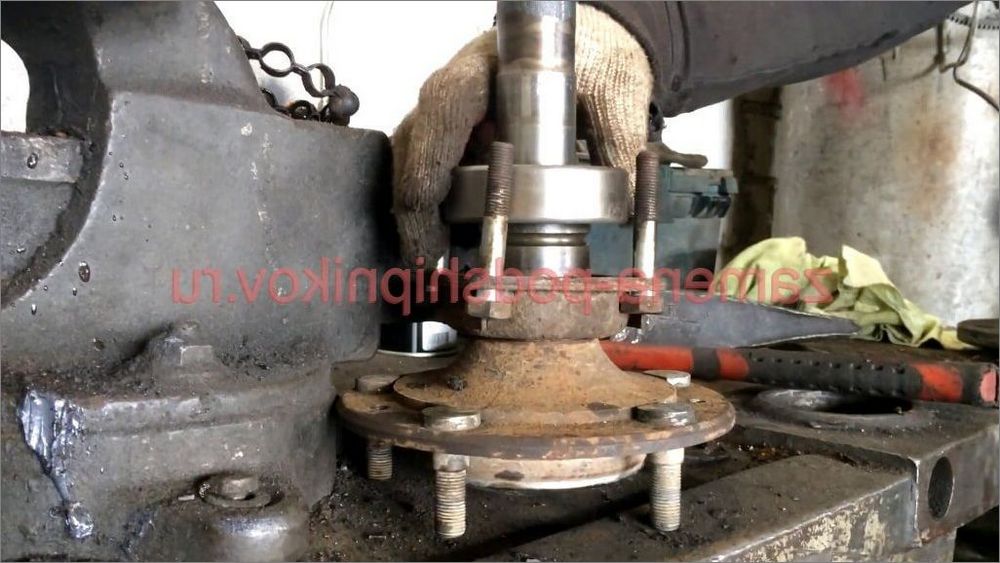

Установка новой детали

Производители не смазывают свои подшипники и кольца слишком сильно, поэтому вам придется добавить недостающее количество смазки. Литол-24 подходит в количестве 40 г, наносим смазку на проставку и ролики перед заменой передней ступицы на Ниве п/б. Не забудьте отрегулировать зазор.

При отсутствии гидравлического пресса или экстрактора заменим его молотком и патроном (или используем старый обруч):

1. Внешнее кольцо вставляется в гнездо ступицы и забивается без перекоса через деревянный шарнир.
2. Для его окончательной посадки можно взять трубу подходящего диаметра или оправку.

1. Затем внутрь вставляется распорка, и узел собирается по обратному алгоритму.

5.7.4 Снятие и установка полуоси

Накручиваешь на шпильку гайку М10, между гайкой и неподвижной станиной заднего моста надеваешь втулку. Вставляешь торчащий конец шпильки со стороны гайки в отверстие, где раньше торчала резьба родного болта.

В итоге один конец шпильки упёрся в тело родного болта, шляпка болта упёрлась в в фланец полуоси. Всего их 4; С помощью съемника снимается полуось.

Если под рукой нет съемника, то можно воспользоваться колесом. Для этого колесо ставят на место, но при этом используют только 3 гайки, которые не затягивают целиком. Между колесом и полуосью должно оставаться пространство. Прижимаем колесо к оси, и резко дергаем на себя. Повторив процедуру несколько раз, вы сможете снять эту деталь моста.

Если вы не планируете менять сальник, то следует полуось извлекать очень аккуратно. Чтобы не испортить его. Механизм тормозов привязывается проволокой, иначе он может повредится; Проверяется состояние уплотнительного кольца; Для снятия подшипника, следует зажать полуось в тисках; Для начала следует выбить стопорное кольцо, которое удерживает на месте подшипник.

Делается это с помощью зубила. Аккуратно сбиваем колечко, стараясь не повредить находящиеся рядом детали; После этого снимается сам подшипник, делается это также с помощью молотка и зубила. После снятия подшипника, следует тщательно осмотреть полуось.

Она не должна быть погнутой, а также не должны иметься трещины и задиры.

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Главным признаком неисправности и износа подшипника полуоси являются шум при поездке со стороны колеса, а иногда срежет, стук, вибрация на малой скорости. Какие бывают неисправности у полуоси: Знакомство с устройством моста перед заменой подшипника полуоси Нива Шевроле , , Перед тем как поменять подшипник полуоси на Ниве Шевроле обязательно изучите устройство моста. Ниже изображена подробная деталировка моста с подшипниковым узлом.

Обратите внимание на стопорное запорное кольцо 9 , которое потребуется спрессовать перед снятием подшипника 8. Далее представлена деталировка непосредственно самой полуоси, а так же перечень деталей с заводскими артикулами. Для ремонта вам потребуется: Различия в конструкции подшипниковых узлов только в запорных кольцах

При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком. В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником

Для ремонта вам потребуется: Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком. В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником.

Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом. Стандартный набор инструментов и отвёрток.

Нива Урбан замена подшипника задней полуоси

Муфельная печь или газовая горелка или бензиновая паяльная лампа. Ремкомплект для ремонта полуоси подшипник, стопорное кольцо, сальник полуоси. Новый комплект — сальник, стопорное кольцо и подшипник.

Труба диаметром 40—45 мм и длиной чуть больше полуоси. Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности: Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.

Снимаем колесо и откручиваем винты крепления тормозного барабана. Выворачиваем болты крепления тормозного барабана к полуоси. Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан. Сбиваем тормозной барабан, используя деревянный брусок

Если вы не собираетесь менять сальник, соблюдайте осторожность — не повредите его рабочую кромку. Если сальник повреждён или требует замены, замените сальник, как описано здесь. Зафиксируйте тормозной механизм при помощи проволоки

Осмотрите полуось, если она погнута или имеет трещины, замените ее

Зафиксируйте тормозной механизм при помощи проволоки. Осмотрите полуось, если она погнута или имеет трещины, замените ее.

Снятие и замена задней фары Ланос — Как отремонтировать ВАЗ

Отзывы о Mitsubishi Carisma: достоинства и недостатки автомобиля— АВТО.РУ

Выбор подшипника по производителю

Опытные автомастера знают, что лучше выбирать подшипник, полностью идентичный тому, что был раньше. Хорошо, если это будет деталь с оригинальной коробкой и логотипом. Такие детали часто соответствуют своим аналогам, изначально поставляемым на конвейер. Цена подшипника при этом не всегда доступна, потому как их производят ограниченной партией под партию автомобилей.

Но есть и другие модели подшипников, чьи характеристики нисколько не уступают оригинальным. А стоимость неоригинальных подшипников меньше только за счет использования другого бренда. Вот лишь несколько поставщиков подшипников, ставших популярными на современном автомобильном рынке.

1. SNR – Французская компания;
2. SKF – один из самых крупных производителей в мире;
3. FAG – немецкий производитель, одна из крупнейших компаний;
4. NSK – из Японии;
5. NTN – ещё один представитель Страны Восходящего Солнца.

Производители из Японии часто поставляют свои детали сразу на конвейер. Потому на обычном рынке запчастей о них практически ничего неизвестно

На страну-изготовитель можно не обращать внимание в случае с указанными выше фирмами. Там часто указывается один из множества офисов и отделений по всему миру

Если производителя подшипников допустили к конвейеру – это уже подтверждение того, что жесткий отбор пройден на первых этапах. Значит и система качества соответствует жестким требованиям, предъявляемым к производителям и их деталям.

Подготовка и разборка

Чтобы самостоятельно снять протекающий сальник заднего моста Нива Шевроле, понадобятся следующие инструменты:

• стандартный набор гаечных ключей;
• отвертка шлицевая и баллонный ключ;
• домкрат;
• молоток;
• деревянная подставка;
• перчатки матерчатые.

Это интересно: Замена стартера ВАЗ 2110

Никогда не пренебрегайте перчатками при ремонте авто: они защитят руки от повреждений при случайных ударах. Высоты деревянной подставки должно хватить, чтобы опереть задний мост при снятом колесе и открученном амортизаторе, иначе из него потечет масло.

Перед тем как снять старый уплотнитель, придется разобрать узел задней ступицы и вытащить полуось. Разборка производится в такой последовательности:

1. Установите автомобиль на ровную площадку и зафиксируйте противооткатными средствами. Проследите, чтобы ручной тормоз был отключен.
2. Ослабьте колесные гайки, поднимите авто на домкрате и снимите колесо.
3. Очистите от ржавчины буртик задней полуоси, выступающий за тормозной барабан. Дополнительно можно обработать это место смазкой WD-40.
4. Открутите 2 болта крепления барабана ключом на 12 мм, затем аккуратно обстучите молотком, чтобы сдвинуть его с места.
5. Снятие барабана производится 2 способами: выдавливанием теми же болтами, закрученными в другие отверстия либо сбиванием молотком через деревяшку. Способы можно скомбинировать, только не повредите ударами край барабана.
6. После демонтажа еще раз почистите посадочное место на полуоси, чтобы после барабан легче снимался.

Следующий этап — откручивание и снятие полуоси. В автомобиле ВАЗ 2131 Нива Шевроле 4 болта ее крепления держат с другой стороны кронштейн, удерживающий амортизатор.

После откручивания болтов амортизатор перестанет удерживать задний мост, и пружина вытолкнет его вниз, потечет масло.

Чтобы этого избежать, нужно предварительно приладить подставку, приподняв домкратом автомобиль повыше. «Чулок» заднего моста должен опереться с уклоном в другую сторону, чтобы масло не вытекало.

4 болта, удерживающих заднюю полуось, откручиваются ключом на 17 мм

Обратите внимание на гроверы: они не должны затеряться в тормозном механизме. Если вы проигнорируете потерю гровера и поставите новый, то старый впоследствии обязательно попадет между колодкой и барабаном во время движения и колесо заклинит

Открутив болты, резким движением извлеките полуось с подшипником из обоймы. Если это не удается, наживите колесо на шпильках 3 гайками и попытайтесь дернуть за него. Крайний вариант — использовать для снятия специальный инерционный съемник. Есть и народный способ: привязать полуось веревкой к створке железных гаражных ворот и стучать по ним молотком, чтобы выбить ее из обоймы. Но для этого нужно предусмотрительно поставить машину поближе к воротам.
