Подогрев сидений шевроле нива штатный

Предохранитель прикуривателя

Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.

p, blockquote 46,0,0,0,0 —>

p, blockquote 47,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.

p, blockquote 50,0,0,0,0 —>

В данном видео можете наглядно посмотреть пример того, как добраться к блоку с предохранителями и заменить их.

p, blockquote 51,0,0,0,0 —>

Многим владельцам этой модели часто приходится пользоваться подогревом сидений. Особенно часто эту функцию используют в районах, где зимой температура воздуха опускается на несколько десятков градусов ниже нуля. Даже тогда, когда машина храниться в гараже, утром холодные сидения доставляют массу неприятностей. Ещё больше проблем появляется при отказе работоспособности этой системы. Поэтому, попробуем вместе разобраться с неисправностями.

Установка системы обогрева

Чтобы самостоятельно установить подогрев сидений на Нива Шевроле вам понадобится следующее:

клемма под болт М8
провод 0.75 (0.5 метра)
изолента
паяльник и припой
термоусадка и стяжки на 100-150мм (25 штук)
дрель и сверло к ней на 8мм
грубый напильник

В первую очередь нужно проверить работоспособность девайса. Для этого нужно подключить с помощью проводков грелку до аккумулятора. Убедившись в том, что грелка работает, нужно снять консоль. Клеммы сняты, теперь нужно наклеить на грелку шаблоны и проделать отверстия. Для ее крепления самым оптимальным местом будет ниша. Крепить грелку сзади категорически не советуется, так как вам будет неудобно просматривать режимы грелки.

Отверстия сначала нужно просверлить дрелью, а потом уже доработать напильником. При работе будьте аккуратны, дело в том, что у кнопок маленький фартук, и если перестараться, то будет дыра. Сверлить тоже нужно аккуратно, чтобы вы не поцарапали консоль.

Завершающей миссией подогрев сидений Нива Шевроле будет подключение грелки. Всего три варианта подключения:

к прикуривателю
к белой фишке, она размещена в районе правого сидения
к черной фишке, она находится под водительским сидением

Установка системы обогрева

Проверка элементов цепи Если подогрев не работает, то необходимо проверить следующее: Предохранитель с номиналом в Ампер, или реле. Обрыв проводки, либо нагревательных элементов.

Протягиваем туда конец проводки и одеваем обшивку на свое штатное место, закрепляя на скобы. Теперь переходим к задней части.

Переворачиваем ее вверх ногами и выгибаем стальные скобы. Также задираем обшивку, закрепляем туда нагревательное устройство, надеваем на место обшивку и загибаем скобы.

Аналогичная операция проводится и со вторым сидением. Сборка сидений производится в обратном порядке, но в салон их пока не ставим. Нужно демонтировать тоннель пола.

Выкручиваем все саморезы, служащие в качестве крепления, стягиваем чехлы с коробки передач и ручника, потом снимаем сами ручки.

Не работает подогрев сидений: причины

Не трудно догадаться, что обогрев сидений осуществляется специальным нагревателем, при подаче на него питания.

И когда включается кнопка, ток проходящий через реле включает нагреватели. Для наилучшей визуализации работы устройства, на кнопке предусмотрен специальный индикатор. Если он не горит, то это будет обозначать обрыв и неработоспособность цепи, на предмет короткого замыкания.

Так выглядит переключатель в момент монтажа.

Проверка элементов цепи

Если подогрев не работает, то необходимо проверить следующее:

Предохранитель с номиналом в 15-20 Ампер , или реле.
Обрыв проводки , либо нагревательных элементов.
Кнопка включения подогрева. Подобная неисправность встречается крайне редко.

Первым делом лучше всего начинать с проверки реле и предохранителей. Находятся они в монтажном блоке, а точнее в нижней его части. Проверить их необходимо путём визуального осмотра, либо заменой на заведомо исправную запчасть.

Схема подключения и монтажный блок

Нужный предохранитель расположен под F15, а реле под обозначением «K».

Далее, по проводам следует замерить сопротивление, напряжение и силу тока, если оно присутствует, то можно переходить к нагревательным элементам.

Для наилучшей визуализации работы устройства, на кнопке предусмотрен специальный индикатор. Не работает подогрев сидений Нива Шевроле: Если он не горит, то это будет обозначать обрыв и неработоспособность цепи, на предмет короткого замыкания.

Ремонт и обслуживание автомобилей, двигателей и автоматических коробок передач Ремонт кузова Chevrolet Lanos Body Chevrolet Lanos Bearing. Обладает большей жесткостью, чем тело, закрепленное на раме.

Не Работает Подогрев Сидений Шевроле Нива

Это обеспечивает высокий уровень безопасности и комфорта для води А именн Установка Северс М на Ваз с инжекторным движком Подогреватель охлаждающей воды Северс М, врезается в систему и подключается к В. Работает по принципу Охлаждающая жидкость тосол греется, и расширяясь, теснит более прохладную, обеспечивая направленную циркуляцию воды через электроподогреватель и рубаху остывания мотора.

Данная аннотация по Так выглядит переключатель в момент монтажа. Подогрев сидений шнивы Перестал работать подогрев водительского сиденья Предохранитель цел, питание на сиденье приходит.

Что делать на шевроле ниве если пропал подогрев сидений и привод зеркал?

Ремонт подогрева сидения Нива шевроле Подогрев сидения Нива—шевроле ремонт. Если подогрев не работает, то необходимо проверить следующее: Предохранитель с номиналом в Амперили реле.

Для каждого водителя комфорт при эксплуатации автомобиля играет немаловажную роль. Климат в России достаточно суров, нахождение на сидении в автомобиле долгое время, особенно в холод, занятие не из приятных.

Всем известно, как быстро охлаждается салон автомобиля в зимнее время года на открытой стоянке или в не отапливаемом гараже. Обычно в автомобиле есть система обогрева салона, но этого не всегда достаточно.

Вот почему обогреватели автомобильных сидений — это просто незаменимые аксессуары в условиях холодов. Первым делом лучше всего начинать с проверки реле и предохранителей.

Находятся они в монтажном блоке, а точнее в нижней его части. Проверить их необходимо путём визуального осмотра, либо заменой на заведомо исправную запчасть. Далее, по проводам следует замерить сопротивление, напряжение и силу тока, если оно присутствует, то можно переходить к нагревательным элементам.

НАБОР НЕКОТОРЫХ СХЕМ ДЛЯ NIVA CHEVROLET

Схема подключения противотуманных фар

I — Противотуманные фары, II — блок предохранителей, III — выключатель противотуманных фар, IV — реле противотуманных фар.А — Постоянное напряжение, B — к габаритным огням

Схема подключения подогрева сидений

I — Элементы подогрева, II — выключатель подогрева сидений, III — реле подогрева, IV — замок зажиганияА — Габаритные огни, В — к аккумуляторной батареи.

Схема подключения подогрева и управления зеркалами

1 — Замок зажигания, 2 — блок предохранителей, 3 — реле подогрева зеркал, 4 — зеркала, 5 — выключатель управления зеркалами, 6 — выключатель подогрева зеркал.А — К аккумуляторной батареи, В — к габаритным огням.

Схема подключения магнитофона и колонок

1 — Магнитола, 2 — динамик передний правый , 3 — динамик задний правый, 4 — динамик задний левый, 5 — динамик передний левый. А — К габаритным огням, В — к аккумуляторной батареи.

Схема включения вентиляторов охлождения радиатора

1, 7 — Вентилятор охлождения радиатора, 2, 6 — реле включения малых оборотов , 3 — предохранитель, 4 — блок управления двигателем, 8 — реле включения больших оборотов. А, С — К аккумуляторной батареи, В — к датчику включения.

Обогреватели передних сидений устанавливаются на автомобили «Шевроле-Нива» в вариантном исполнении. Схема включения обогревателей дана на рис. 7-42.

Рис. 7-42. Схема включения обогрева передних сидений:

1 – монтажный блок; 2 – обогреватели передних сидений; 3 – выключатель обогрева передних сидений; 4 – реле включения обогрева передних сидений; 5 – выключатель зажигания; А – к источникам питания; В – к выключателю наружного освещения; С — схема условной нумерации штекеров в колодке выключателя обогрева передних сидений.

Обогреватели включаются переключателями блока управления 3. Номинальная мощность элемента обогрева спинки и подушки сиденья составляет 36 Вт.

С недавних пор компания «Шевроле» стала оснащать свои автомобили сидениями с обогревом. Но на моделях, которые выпускали ранее, например «Шевроле Нива 2004 года» или 2006 года, данная опция не предусмотрена. Установка подогрева сидения, не теряет своей актуальности даже в весеннюю и летнюю поры, так как заниматься автомобилем проще в теплую погоду. Подогрев, включенный на максимум, нагревает сидение до 30 градусов, после чего комфортная температура держится до выключения системы.

Автолюбители иногда утверждают, что обогрев сидений потребляет слишком много электроэнергии, что плохо сказывается на аккумуляторе, но это не так. Системе обогревa требуется столько же энергии, сколько потребляют штатные габаритные фонари. Теперь мы более детально рассмотрим сам процесс установки подогрева сидений на Нива Шевроле и что это за система.

Система подогрева сидений — это специальное электрическое устройство, которое устанавливается на передних сидениях автомобиля для их обогрева. Устройство представляет собой электронагревательные панели, которые устанавливают в каждую из двух частей автомобильного кресла. Всего существует два вида данных систем, это чехлы на сидения и встроенная система обогрева. Самой обыкновенной системой, является накидка. Это чехол на сидение, в который встроены электронагревательные панели — данная система имеет выносной пульт управления. Теперь мы подробней рассмотрим преимущества обеих систем.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Ставим попогрейки Емеля в ВАЗ 21213.

Было решено установить в Нивку подогрев сидений! (О да я знаю что греть у мужиков это место надо с осторожностью, но и садится на холодную сидушку не очень приятно)Но цена комплекта на два сиденья 3000 рублей. На одно сидение: 900 рублей.Имеем один комплект за 900 рублей

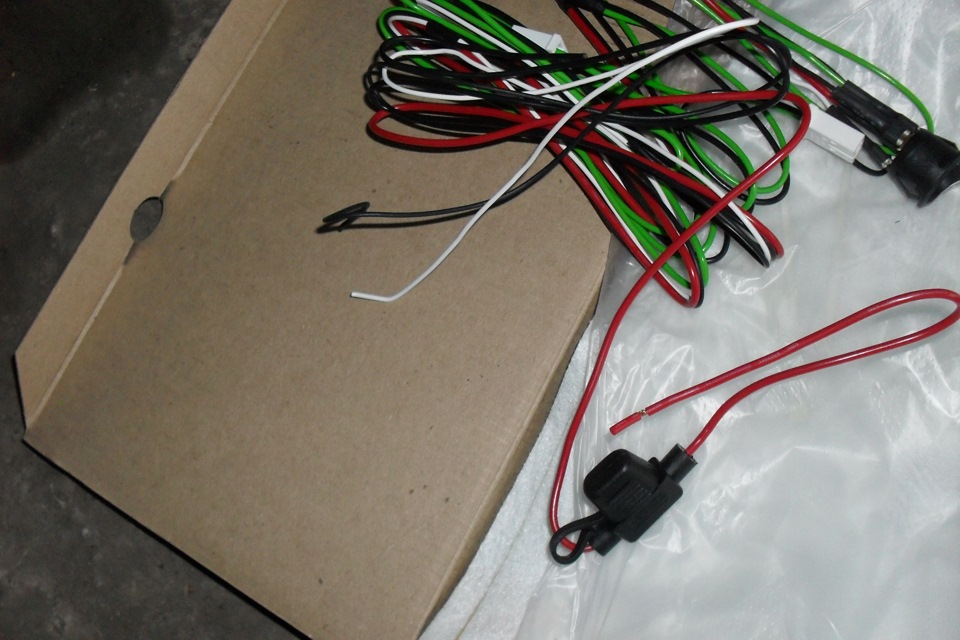

Рассматриваем его:

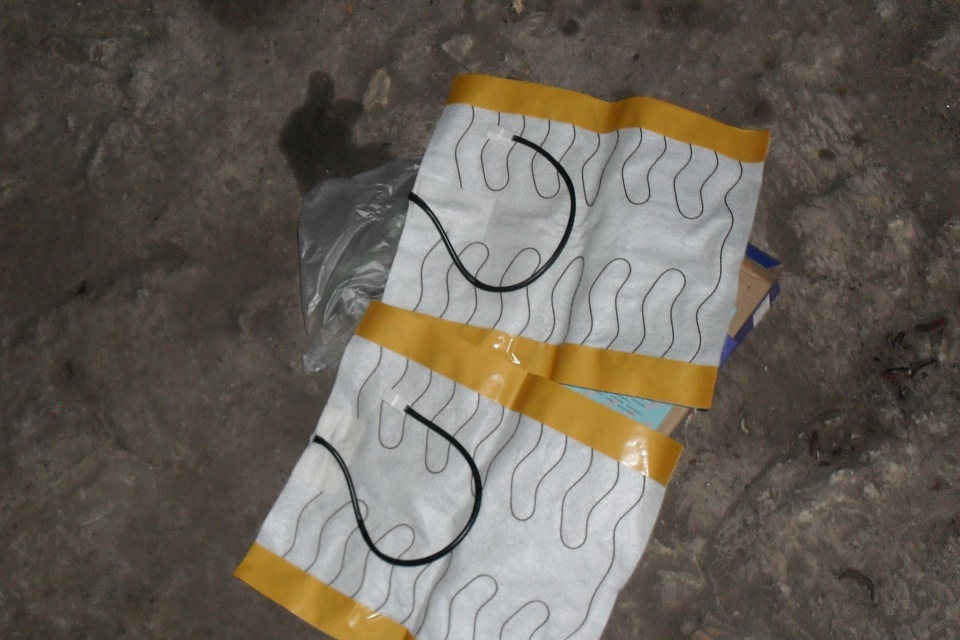

И видим: о чудо! в комплекте 2 части одинаковые под попу и на спинку сиденья!Ну и что мешает нам использовать один комплект за 900 рублей на 2 сидушки, но только под попу!Нужно лишь удленнить два провода.

Отклеиваем скотч и приклеиваем элемент к сидушке.

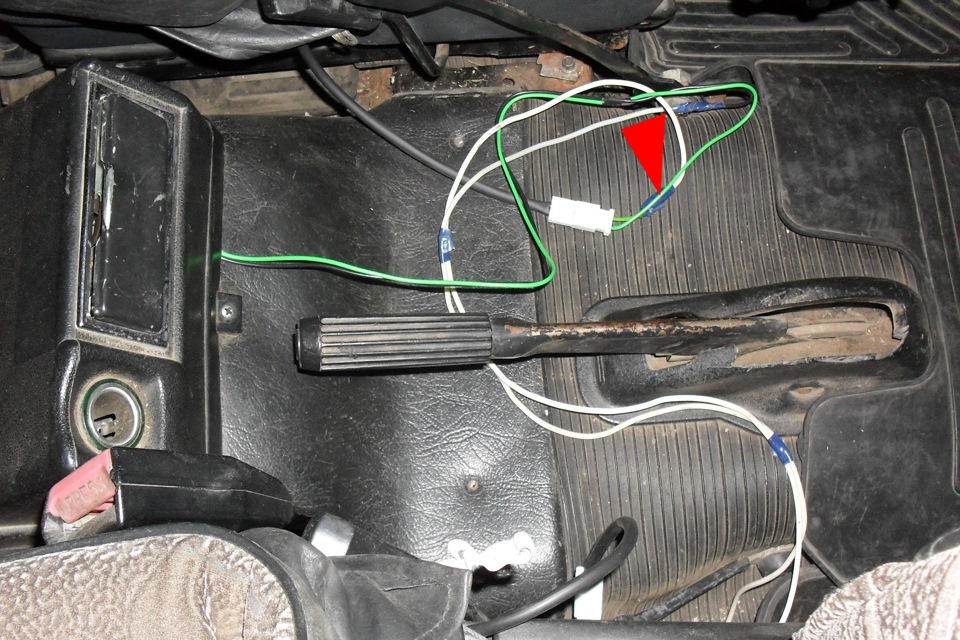

Закрываем элемент чехлом.«+» подключил через штатный предохранитель на «+» к предохранителю прикуривателя.Кнопку вставил в бороду. Красный толстый провод +, белый к подсветке приборов, черный масса.

Комментарии 31

Меня интерисует вопрос а как они влагу переносят? если например в мокрой куртке залезть не каратнет?

Штатные и греют хуже и ломаются быстро.Да тут из нас не кто не угадает, что лучше, но Емеля честно ломят цену+посредник добавляет…Тоже надо ставить, но цены…А к хорошему быстро привыкаешь, да еще и в средней полосе снег выпал.Ждем твою работу

данные подогревалки устанавливаются под чехлы?

Вроде штатные задогрейки дешевле стоят

Штатные и греют хуже и ломаются быстро)

Можно накидку из овчины постелить, зимой тепло и летом попа не потеет )

Овчина помогает только летом, чтобы попа не потела. А зимой, когда машина стоит всю ночь на 30-градусном морозе, овчина не при делах, только хуже. Зимним морозным утром всё равно минут пять-десять греешь мотор. За это время и грелки успевают нагреть сидушки до плюсовой температуры. Сел в машину, поехал, чувствуешь, что задницу начинает припекать (комфорт, блин!) выключаешь грелки. Всё! Теперь хоть на Край Света. Задница и спина больше не замёрзнут! Это хорошо как для мужского, так и для женского здоровья.

а смысл покупать Емелю, если штатный я себе брал для люксовых самар за помоему за 2.3т.р на оба сиденья…

Где вы такие цены берете?

а смысл покупать Емелю, если штатный я себе брал для люксовых самар за помоему за 2.3т.р на оба сиденья…

Штатные вообще по моему рублей 600 на обе сидухи стоят))

Но цена комплекта на два сиденья 3000 рублей. На одно сидение: 900 рублей.

Что-то интересно, типа оптом — дороже? О_О

А про то самое место, я слышал что вредно, но мне кажется, что можно прогреть до 15-20 градусов например, чтоб и почки не подмораживало, и вреда не было, и выключайте на здоровье. какой тут вред будет то. дальше уже собственное тело температуру поддерживать будет

тоже такой лежит скоро буду ставить

Заводской подогрев на 2-ва сидения для десяток и/или самар стоит всего 500 рублей. Между собой они отличаются только кнопками.

Точно точно. Нафига то переплачивать? Если бы с регулировкой мощности а то просто с кнопкой. Вот людям денег некуда девать.

У меня простой Емеля, только для попы с размером под сиденье, работает от прикуривателя. Автоподогрев сидений, как люкс комплектация, есть, работает только обогрев спины. А спина не мерзнет хоть осенью, хоть зимой, а вот попа — да!

и после замка зажигания)

по поводу греть это место не знаю, что ты имеешь в виду, но я вот от того самого лечусь. В мои-то без двух 30 лет. Правда тут холод+инфекция, но всё равно. Или я тебя неправильно понял?Кнопка вкл-выкл или регулятор? Зря + к прикуривателю подключил — лучше до блока предохранителей дотяни…

Невнятно я написал + взял от блока предохранителей, но с ноги прикуривателя… Да говорят то место вредно греть … Незнаю…

Регулятора нет только кнопка, я так понял за 3 тр. с регулятором…

Источник

Что в таком случае предпринять

Обычно начинают с проверки нагревательного элемента. Для этого нужно добраться до реле, которое находится в нижней части монтажного блока, чтобы проверить его исправность и наличие напряжения питания на выходных клеммах. Для такой проверки нужен автомобильный тестер или другой измерительный прибор. Им можно проверить напряжение, силу тока и сопротивление. Если питание подаётся, придётся искать разъёмы подключения нагревательных элементов.

Для проверки снимают сидение с отказавшим подогревом. В его нижней части имеется два разъёма, соответственно для двух подушек. Нужно их разъединить и омметром проверить сопротивление нагревательных элементов. Прибор должен показать его исправность. Заодно проверьте провода подключения, которые могут просто перетереться. Если проблема в обрыве провода, его соединяют, лучше всего пайкой и надёжно изолируют.

Читать также: Лицензия такси выдается на машину или человека

При рабочих нагревательных элементах следует проверить подачу питания на них. Измерительные щупы прибора подключают к разъёмам, которые подают напряжение и при включенном выключателе убеждаются в его наличии. Обрыв нагревательного элемента также можно устранить, но потребуется снятие обивки сидения.

Теплые сидения на Нива Шевроле создадут комфорт во всем автомобиле

С недавних пор стала оснащать свои автомобили сидениями с обогревом. Но на моделях, которые выпускали ранее, например «Шевроле Нива 2004 года» или 2006 года, данная опция не предусмотрена. Установка подогрева сидения, не теряет своей актуальности даже в весеннюю и летнюю поры, так как заниматься автомобилем проще в теплую погоду. Подогрев, включенный на максимум, нагревает сидение до 30 градусов, после чего комфортная температура держится до выключения системы. Автолюбители иногда утверждают, что обогрев сидений потребляет слишком много электроэнергии, что плохо сказывается на аккумуляторе, но это не так. Системе обогревa требуется столько же энергии, сколько потребляют штатные габаритные фонари. Теперь мы более детально рассмотрим сам процесс установки подогрева сидений на Нива Шевроле и что это за система.

Об основных элементах электрической схемы

В электросхему автомобиля входят следующие компоненты:

Источники электрической энергии.
Приборы, отвечающие за ее потребление.

Основное место расположения блока – слева от рулевой колонки. Устройство закрывается снизу специальной крышкой. Надо открутить всего два винта, чтобы добраться до внутреннего содержимого. После этого отжимают верхний край крышки, постепенно освобождая эту часть ото всех креплений. Становится доступной вся схема подключения датчика скорости ВАЗ 2123 и других приборов.

Появится блок, который удерживается на специальном кронштейне. В зависимости от комплектации и года выпуска сама схема бывает разной, как и общее количество предохранителей.

Чехлы с подогревом сидений на Шевроле Нива

простота установки
изменение дизайна вашего салона и легкость подключения

недостатки

прикуриватель работает только при зажигании, это значит, что на ночь данную систему не оставишь
качество чехлов желает лучшего
добиться фиксации практически не возможно

Преимущества встраиваемой системы обогрева:

более стабильная и надежная работа, так как обогревающий элемент выполнен из угле волокна
удобство в эксплуатации,такие системы оборудованы кнопкой вкл/выкл. После достижения нужной температуры, система автоматично отключается
система оборудована предохранителем и в случае возможного замыкания он перегорит

Срок эксплуатации систем обогрева очень длинный, зачастую, они служат намного дольше автомобиля. Что касается внешнего вида, так после установки ничего не изменится, встраиваемая система обогрева устанавливается под обшивку сидения, так что внешний вид остается прежним. Осуществлять установку системы обогрева можно практически на любой автомобиль. Вы спросите, почему практически, так потому что существуют автомобили, на которых сидения приклеены на поролон, если вы отклеите обшивку, то сидение потеряет эстетический вид. Но в реале такие случаи бывают редко. Установку можно проводить с такой обшивкой сидений: когда обшивка кожаная, обтянута тканью, так же когда сидения обшиты заменителем кожи. Устанавливать систему обогрева можно даже в сидения, в которых присутствует электрическая регулировка и где встроены подушки безопасности.

Система электрических жгутов

За счет системы зажигания в цилиндрах появляется искра, соответствующая текущим рабочим тактам. У современных двигателей провода идут к датчикам, которые отвечают за контроль по нескольким показателям:

Температура мотора.
Воспламенение, и так далее

Инжектор тоже становится важной частью.. Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

контроллеру;
панели приборов;
«массе».

Далее провода отдаются к заднему жгуту. Переходя к моторному отсеку, основной жгут разделяется на две жилы. Из них самая крупная направляется к радиатору, по пути соединяясь со следующими компонентами:

ДМРВ.
Датчик коленвала.
Резистор.
Электровентиляторы.

Через насос гидроусилителя от жилы перекидываются другие провода, идущие к дополнительным датчикам:

фаз;
холостого хода;
дроссельной заслонки;
детонации;
форсунок — предохранитель для них в систему не добавляют.

Вторая жила идет наверх, после чего делится на две части. Провода к «плюсу» и «минусу» идут вправо. Там же располагается АКБ. Влево они соединяются с адсорбером, датчиком давления топлива и кислородному датчику. Так электропроводка устроена в большинстве случаев.

А еще интересно: Бортовой компьютер шевроле нива — Автожурнал MyDucato || Бортовой компьютер нива шевроле кнопка

Ветвь от жгута может идти к предохранителю кондиционера, если автомобиль снабжен подобным оборудованием.

Если хотя бы одну часть этой системы замыкает, есть большая вероятность, что двигатель просто не запустится. Контроллер перестает видеть информацию относительно температуры, подачи топлива к форсункам, положения дроссельных заслонок.

Лучше при таких обстоятельствах не обращаться к диагностике, а заменить сразу весь жгут. На поиски одного провода может уйти слишком много времени, а результат будет сомнительным. Проводка лучше работает, когда новая.

Выберете модификацию т/с для поиска обогрев сидений

Chevrolet Niva Внедорожник закрытый 1.7 4×4 80 л.с. id12073 Двигатель: объем — 1.7 л., мощность — 80 л.с., тип — бензиновый. Привод: полный. Год выпуска: 2002-2009
Chevrolet Niva Внедорожник закрытый 1.7 4×4 83 л.с. id11533 Двигатель: объем — 1.7 л., мощность — 83 л.с., тип — бензиновый. Привод: полный. Год выпуска: 2010-2009
Chevrolet Niva Внедорожник закрытый 1.8 4×4 125 л.с. id12074 Двигатель: объем — 1.8 л., мощность — 125 л.с., тип — бензиновый, модель — Z 18 XE. Привод: полный. Год выпуска: 2007-2009

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Установка системы обогрева

Чтобы самостоятельно установить подогрев сидений на Нива Шевроле вам понадобится следующее:

клемма под болт М8
провод 0.75 (0.5 метра)
изолента
паяльник и припой
термоусадка и стяжки на 100-150мм (25 штук)
дрель и сверло к ней на 8мм
грубый напильник

к прикуривателю
к белой фишке, она размещена в районе правого сидения
к черной фишке, она находится под водительским сидением

Все, после подключения грелки работа завершена, теперь остается протестировать результат выполненной работы. Нужно включить обогрев и если на кнопке загорится соответствующий индикатор, значит, вы правильно подсоединили все проводки. Далее нужно подождать несколько секунд после приложить руку к сидению, если температура не меняется, значит все установлено верно и поводов переживать нет. Удачи в установке!

Произведем установку подогрева сидений на Шевроле Нива. сначала нужно полностью снять передние сидения. Это делается очень легко, сначала передвигаем сидение максимально вперед, затем откручиваем винт на салазках. С обратной стороны имеется саморез, выкручиваем его и удаляем пластиковую накладку.

Под ней наблюдаем гайку на 13, ее так же откручиваем. Далее передвигаем сидение до упора назад и выкручиваем передние гайки крепления, там пригодится ключ на 13. Тем самым крепления удалены, остается вытащить сидения с салона автомобиля Шевроле Нива. С одной стороны имеется пластмассовая накладка, держится она на нескольких винтах, выкручиваем их и снимаем. Приподнимаем два крючка и откидываем спинку вперед, аналогичные действия выполняются на Ваз 2108, отделяем спинку от сидушки, последнее разбираем.

На ней имеется обшивка, которая закреплена пластиковыми скобами за каркас сидения, всего их 4 штуки. Демонтируются они легко, но будет гораздо легче, если мы предварительно приготовим специальный крючок, например, из старого хомута. Отстегиваем скобы, заднюю можно не трогать, и задираем обшивку. Удаляем пленку с нагревательного элемента и закрепляем его к поролону сидения.

Нужно сделать так, чтобы проводка имела выводы с задней стороны сидения, к тоннелю пола. Протягиваем туда конец проводки и одеваем обшивку на свое штатное место, закрепляя на скобы. Теперь переходим к задней части. Переворачиваем ее вверх ногами и выгибаем стальные скобы. Также задираем обшивку, закрепляем туда нагревательное устройство, надеваем на место обшивку и загибаем скобы.

В наличии три провода, один из них плюсовой (тот, что идет после замка зажигания), второй является минусовым, третий — белого цвета, самый тонкий — подсветка кнопок. В комплекте с подогревом имеются провода, они довольно длинные, так что те, которые идут на питание, мы немного укорачиваем. В тоннеле пола Шевроле Нива вырезаем в штатном месте отверстие для блока кнопок управления подогревом.

Проводка выводится к сидениям, устанавливаем на место тоннель пола, бороду, присоединяем провода от сидений с кнопками включения подогрева. Теперь включаем зажигание, проверяем работоспособность девайса. Не забываем поставить сопротивление на устройство и хорошо изолировать все соединения. Не стоит пользоваться изоляционной лентой, так как это не обеспечивает качественную защиту.

Рекомендуется применить в этом случае термоустойчивую трубку. Под воздействием высокой температуры она плотно прилегает к поверхности провода, тем самым предотвращает попаданию влаги и образованию короткого замыкания.

Схема проводов Шевроле Нива, часть ЭСУД

1 – пины свечей зажигания;
2 – контактная группа драйверов форсунок;
3 – блок зажигания;
4 – контроллер управления;
5 – главное защитное реле ДВС;
6 – площадка расположения плавких вставок;
7 – предохранитель главного реле;
8/9 – защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
10 – защитный элемент управляющего предохранителя главного топливного насоса;
11 – предохранитель цепи контроллера;
12 – вторичный защитный элемент вентилятора главного радиатора с правой стороны;
13 – вспомогательный предохранитель вышеуказанной цепи;
14 – плавкая вставка цепи контроля топливного насоса;
15 – вентилятор главного радиатора, расположенного с левой стороны;
16 – стандартный датчик концентрации кислорода во впускном коллекторе;
17 – стоковый выход измерителя канала детонации;
18 – вывод ДПКВ;
19 – контроль клапаном продувки адсорбера;
20 – выход группы ДМРВ;
21 – привод регулятора холостого хода;
22/23 – задействование мотора левого/правого вентилятора основной системы охлаждения мотора;
24 – вспомогательный резистор;
25 – контроль прибора ДПДЗ;
26 – выход от сенсора температуры антифриза;
27 – указатель состояния вышеописанного датчика;
28 – штатный модуль измерения давления смазки в картерном отсеке силовой установки;
А/В – клеммные колодки аккумуляторной батареи;
С – вход «мамы» подключения к приборной панели;
G1/G2 – заземляющие выходы участка проводки.

А еще интересно: Тюнинг Нивы 4х4 своими руками: обновление салона Лады Ваз-2121

✅ УСТАНОВКА ПОДОГРЕВА СИДЕНИЙ НА ШЕВРОЛЕ НИВУ СВОИМИ РУКАМИ. КАК ПОДКЛЮЧИТЬ ОБОГРЕВ СИДЕНИЙ.

Что касается внешнего вида, так после установки ничего не изменится, встраиваемая система обогрева устанавливается под обшивку сидения, так что внешний вид остается прежним. Осуществлять установку системы обогрева можно практически на любой автомобиль.

Подогрев сидений. Чем опасен обогрев сидений для мужчин?

Вы спросите, почему практически, так потому что существуют автомобили, на которых сидения приклеены на поролон, если вы отклеите обшивку, то сидение потеряет эстетический вид. Но в реале такие случаи бывают редко.

Установку можно проводить с такой обшивкой сидений: Устанавливать систему обогрева можно даже в сидения, в которых присутствует электрическая регулировка и где встроены подушки безопасности. Установка системы обогрева Чтобы самостоятельно установить подогрев сидений на Нива Шевроле вам понадобится следующее: Удаляем пленку с нагревательного элемента и закрепляем его к поролону сидения.

Теперь переходим к задней части. Переворачиваем ее вверх ногами и выгибаем стальные скобы. Также задираем обшивку, закрепляем туда нагревательное устройство, надеваем на место обшивку и загибаем скобы.

Аналогичная операция проводится и со вторым сидением. Сборка сидений производится в обратном порядке, но в салон их пока не ставим.

Нужно демонтировать тоннель пола. Выкручиваем все саморезы, служащие в качестве крепления, стягиваем чехлы с коробки передач и ручника, потом снимаем сами ручки. Если у вас Шевроле Нива в комплектации L, то у него имеется проводка под подогрев сидений переднего ряда, три кабеля находятся под ковром и шумоизоляцией.

В наличии три провода, один из них плюсовой тот, что идет после замка зажигания , второй является минусовым, третий — белого цвета, самый тонкий — подсветка кнопок.
