Датчик коленвала нива шевроле: где находится, замена

Причины возможного выхода из рабочего состояния датчика дождя

Очень редко бывают ситуации, когда устройство по какой либо причине не срабатывает. Такое явление может быть связано только с тем, что в нерабочем состоянии находится вся система очистки. Нельзя допускать, чтобы на датчик воздействовала влага или попадали моющие средства. При мойке стекол его лучше снять. Зимой стекла желательно прогревать перед установкой системы для очистки. В наше время движение на дорогах настолько интенсивное, что отвлекаясь буквально на секунду можно стать виновником ДТП. Поэтому все водители должны быть максимально собранными и предельно внимательными. Для их удобства и были созданы эти все новшества.

Время скорости взмахов дворников и пауз между ними зависит от скорости автомобиля. Инструкция гласит, что датчик распознает приближение воды, например, если по встречной полосе проехал автомобиль и окатил идущую навстречу машину волной из лужи, на расстоянии 10 сантиметров.

Совмещение функций в одном датчике

Нередко можно встретить совмещенный датчик дождя и света. Кроме включения автомобильных дворников, он также активирует вспомогательное освещение, и водителю не приходится включать фары вручную. Обе этих функции удачно были совмещены в одном приспособлении. Размещается любой датчик дождя в держателе, фиксирующем внутреннее зеркало салона перед лобовым стеклом.

Световой датчик автоматически активируется, как только автомобиль попадает в полосу плохого освещения. Например, это может статься, если водитель заехал в неосвещаемый тоннель, в густую лесополосу и тому подобные условия, которые активируют сенсорику освещения. При этом оценивается степень освещенности непосредственно перед самим автомобилем и на впереди лежащем участке дороги.

Разберемся, что же такое датчик дождя?

Небольшое, по размеру, устройство, которое размещено на лобовом стекле, непосредственно в самом салоне машины. Строение его имеет 2 блока: первый — это реле, которое отвечает за работу механизма; второй — управление. Прикрепить его совсем не сложно, но делать это нужно только в зоне работы стеклоочистителей. Обычно он располагается возле или под зеркалом, что отображает задний вид. Таким образом, он не является препятствием в управлении автомобиля, а также не перекрывает обзор. Устанавливая датчик, следует убедиться в том, что на стекле нет никаких повреждений, и оно не обтянуто тонированной пленкой. После установки необходимо сделать, на тщательно вымытом стекле, контрольные замеры, затем внести данные в бортовой компьютер. После этого если на стекло будет что-то воздействовать, автоматически запуститься очистительная система. Данные устройства срабатывают очень быстро, буквально впервые доли секунды. Но для того чтобы они работали должна работать система стеклоочистителей. В противном случае не произойдет срабатывание датчиков. Установка датчика дождя на Лада Гранта своими руками не вызовет никаких трудностей, если будут соблюдаться все правила и рекомендации.

Устройство и конструктивные особенности

Изначально для определения степени осадков использовалась простая схема от американских производителей. На лобовом стекле устанавливались специальные пленки, которые проводили сопротивление, а измерительная система анализировала изменение параметров. Если сопротивление падало – автоматически включались в работу щетки. Но конструкция имела ряд недостатков, поскольку срабатывала от большого количества ложных факторов, включая прилипших к стеклу насекомых.

В начале 80-х годов конструкторы стали разрабатывать устройства, состоящие из светодиодов и фотодиодов, которые реагируют на изменение угла преломления света. Это позволило увеличить точность измерений и снизить количество ложных срабатываний.

Принцип действия датчика

Датчик определения осадков представляет собой корпус, внутри которого находится плата и оптические элементы. Основные компоненты устройства:

фотодиод;
два светодиода;
датчик света (при наличии);
блок управления.

В момент обнаружения повышенного уровня осадков датчик генерирует управляющий сигнал для включения стеклоочистителей, а также управляет интенсивностью их работы.

Неисправности регулятора холостого хода и его проверка

В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером.

Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа.

Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения.

Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе.

Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ в рабочее положение, соответствующее нормальным холостым оборотам.

Симптомы и причины неисправности РХХ

Признаки неисправности датчика холостого хода проявляются следующим образом:

при холодном пуске число оборотов коленчатого вала не увеличивается, отчего двигатель работает нестабильно и стремится заглохнуть;
отмечается падение количества оборотов ХХ после существенного увеличения нагрузки на генератор – включения фар, электрических отопителей и так далее;
мотор периодически глохнет в момент выключения какой-либо передачи механической КПП (симптом проявляется в процессе движения);
обороты «плавают» — самопроизвольно повышаются и снижаются.

Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.

Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика.

Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее.

Поиск неполадок лучше начать именно с проверки регулятора.

Отказ РХХ происходит по трем основным причинам:

Обрыв или плохой контакт в цепи питания. Проще говоря, проблемы с проводкой.
Поломка шагового двигателя из-за естественного износа. В данном случае поможет только замена датчика холостого хода.
Загрязнение штока и конуса масляным налетом.

Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.

Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.

Применяемые датчики температуры

На автомобиле Шевроле Нива стоит три датчика температуры. Каждый из них выполняет свою функцию. Наиболее важным является датчик температуры охлаждающей жидкости. Он не дает мотору перегреться, связан непосредственно с электронным блоком управления и контролирует работу вентилятора радиатора.

Работа датчика указателя температуры охлаждающей жидкости связана с информированием водителя о тепловом состоянии мотора. Измеритель немного дублирует функции ДТОЖ.

За состоянием окружающей среды следит датчик температуры наружного воздуха. Он выполняет функцию обычного термометра, выводя данные на жидкокристаллический экран панели приборов.

Лада Приора Хэтчбек › Бортжурнал › Датчик дождя и Светы плюс замена бампера

Итак, загорелся я идеей установить датчик дождя и света. Ноги у этой мысли проросли из Центрального блока кузовной электроники. Он у меня имеет номер 21900-3840080-21, а это означает, что он чертовски люксовый. Почему же этим не воспользоваться? МУС у меня уже люксовый после установки противотуманок. Осталось только найти датчик. Гуглим и находим: 21700-3825120-00 — накладка датчика дождя с регулятором 21700-3825015-00 — датчик дождя со скобой Tyco 1-1718346-1 — разъем датчика Tyco 5-928999-1 — клеммы к разъему

И тут легонько напоминает о себе уже почти ставшей домашним животным та самая жаба, как бы намекая, что за новый комплект датчика придется заплатить около трёх тысяч рублей. Ну ладно, мы подождём. И дожидаемся объявления на разборке, что завезли люксовую приору. Срочно связываюсь с разборщиками. Заодно заказываю два разъема ЦБКЭ в качестве доноров для извлечения пинов. Через пару дней датчик с регулятором уже у меня в руках и всего за 500р, без учета доставки.

Разъем с контактами заказал в Чип и Дип. Там же подобрал разъем для регулятора. Но пины от датчика к нему не подошли. Далее курим схему и отмечаем следующие точки подключения:

Контакты регулятора датчика дождя: 1 — масса 2 — ЦБКЭ ХР3 13 контакт

Контакты датчика дождя: 1 — плюс от предохранителя F12 2 — масса 3 — ЦБКЭ ХР3 8 контакт (шина LIN)

ХР1 13. Вход-выход на МУС 56b автосвет 19. Выход. Реле ближнего света фар 20. Вход. Модуль управления светотехникой (Режим «Ближний свет»)

Так же понадобится установить в монтажный блок реле ближнего света, так как в «Норме» оно отсутствует совсем. Включение ближнего света сделано напрямую от МУСа.

Обратите внимание, реле должно быть пятиконтактным! Иначе не будет работать ближний в ручном режиме! Дело в том, что ЦБКЭ запрограммирован хитрожопым, если он установлен в Приору (а автомобиль он определяет по комбинации приборов), то он не будет подавать минус на катушку реле ближнего света, когда ручка МУСа в положении «Ближний свет». READ Как подключить другой тарифный план на лайфе

READ Как подключить другой тарифный план на лайфе

Около разъема МУС на зеленом проводе есть точка соединения. Нужно разрезать толстый зеленый провод после точки соединения, нарастить оба конца и завести на гнезда реле ближнего света таким образом, чтобы провод, уходящий на предохранители сидел на общем контакте реле, провод от МУСа сидел на нормально замкнутом контакте, а на нормально разомкнутый контакт приходил плюс от питания МУСа. Так же постоянный плюс подается на катушку реле, второй вывод реле подключается к 19 контакту ХР1 ЦБКЭ.

Собрал жгут из тонкого провода ПВАМ. Проложил вдоль левой стойки. Клемму в МУС взял как обычно, из евроразъема для магнитолы. В монтажном блоке использовал клеммы Delphi. В разъемы регулятора и ЦБКЭ вставил пины из донорских разъемов. Заодно добавил пины для подключения задних электростеклоподъемников, так, на будущее.

Датчик крепится к стеклу на металлическое монтажное кольцо через силиконовую прокладку. К счастью, у меня кольцо было в комплекте с датчиком. Клеял его на клей для зеркал заднего вида. Сутки клей набирал прочность. А вот силиконовой прокладки у меня нет. Попробую пока без неё или буду искать альтернативу. Когда проводка была готова и кольцо приклеялось, установил датчик. Советую перед подключением скинуть клемму с аккумулятора, чтобы сбросить ошибки по датчику в ЦБКЭ.

И вот долгожданный момент, включаю прерывистый режим, выставляю чувствительность. Поливаю зону датчика водой. Дворники сами делают взмах. Если лить непрерывно — включаются на постоянку, если лить сильнее — включается вторая скорость. На капли тоже срабатывает. Я доволен.

Датчик света оказался не таким уж простым. Да, днем на свету всё отлично — закрываю рукой, включается ближний и габариты; убираю руку — включаются ДХО. Но вот чуть под вечер ближний включается сразу. Видимо, настройки чувствительности выставлены на раннее включение.

Теперь мы ближе к люксу еще на один шаг.

Собираюсь наклеить полосу пленки на лобовое стекло, чтобы замаскировать датчик, шелкографии-то под него на нормах нет)

Источник

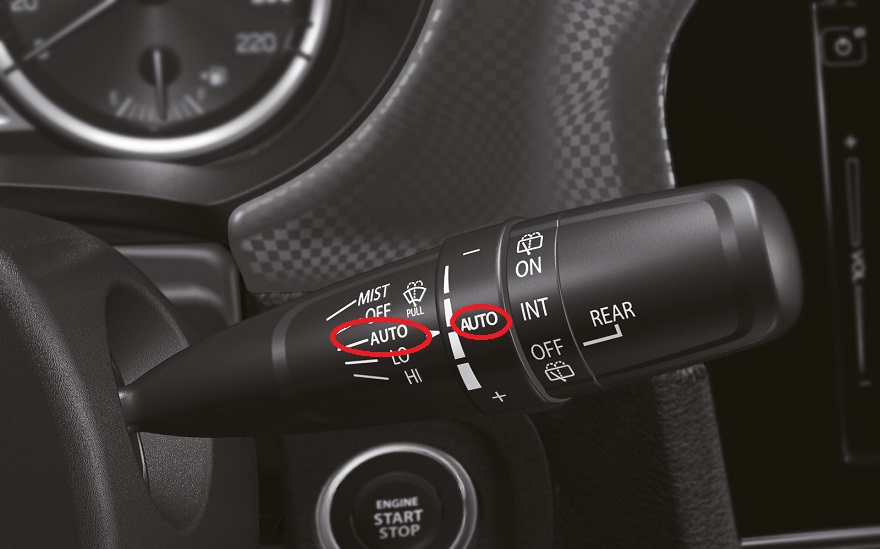

Как включить и отключить датчик дождя

Включение заводского датчика дождя после установки происходит достаточно просто – для этого нужно повернуть подрулевой рычаг в положение от 1 до 4. Выключение происходит при переключение рычага в положение 0. В случае возникновения проблем в работе датчика не следует пытаться отключать его самостоятельно, если вы не знаете, как это сделать правильно.

Пример настройки датчика дождя. Для включения необходимо сдвинуть подрулевой рычаг в положение 1. Дисковый регулятор A нужно установить в соответствии с желаемой чувствительностью (внизу — минимум, вверху — максимум). Для отключения датчика дождя необходимо сдвинуть подрулевой рычаг в положение 0.

Основной ошибкой многих водителей является отключение прибора самым простым способом – перекусыванием провода. Такие действия могут стать причиной неисправности блока управления бортовой сети. Если датчик не реагирует на мелкие капли, сначала следует выкрутить ручку в положение 4, при котором он будет работать в режиме максимальной чувствительности.

Для безопасного отключения датчика достаточно вынуть из него разъем. В таком случае в блоке питания бортовой сети будет отображаться ошибка. Если нужно полностью отключить устройство, следует обратиться в автосервис.

Многие датчики дождя являются универсальными и могут устанавливаться на любой автомобиль. Все они работают по одному принципу, поэтому любой водитель сможет настроить прибор самостоятельно.

Какой датчик дождя подойдет к автомобилю Лада

Модель датчика дождя	Устанавливается вместо штатного реле	Подходит к автомобилям	Примечание
ДДА-15	524.3747; 528.3747; РАЛД10.3747; 412.3777; 2110-37477	ВАЗ 2108, 2109, 2110, Нива Шевроле	Одинаковые, отличия только в расположении контактов реле.
ДДА-25	525,3747; 526.3747; 41,3777; РАЛД08,3747	ВАЗ 2113, 2114, 2115, Лада Калина, Приора, Гранта
ДДА-25.02	Доработанная версия ДДА-25, может работать как датчик дождя и как реле с регулировкой паузы.
ДДА-35	─	Нива 4х4 (схема)	Кабель от датчика вместо реле заканчивается разъёмом. Требуется подключение по схеме. Отличия: при срабатывании, на выходе (красный провод) у ДДА-35 масса, а у ДДА-45 +10В.
ДДА-45	─	Лада Гранта Люкс (схема), Ларгус, Калина 2
ДДА-55	─	Инструкция	Универсальным датчиком, заменяющий ДДА-35 и ДДА-45.
ДДА-65	─	Инструкция	Функции и подключение аналогичны ДДА-55 с добавлением датчика света в одном изделии.

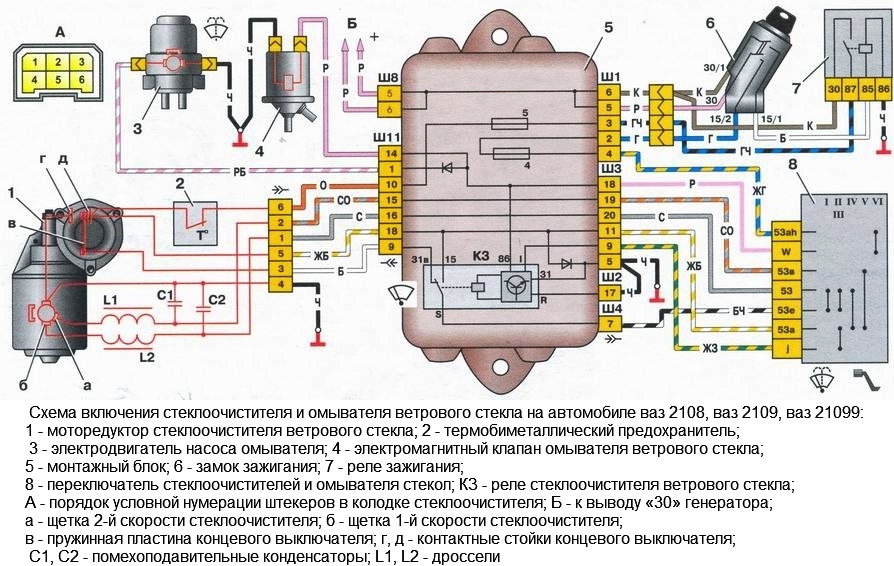

Чтобы на 100% быть уверенным, что датчик дождя подойдет, лучше проверить, какое реле стеклоочистителя установлено на автомобиле. Затем сравните расположение контактов по схеме:

Если датчики дождя ДАА-15 и 25 не подходят, значит, придется использовать ДДА-35 или 45, которые можно подключить к любому автомобилю. Но в этом случае подключение придется выполнять вручную по схемам.

Как отрегулировать чувствительность датчика дождя

На лицевой стороне датчика два индикатора и кнопка для оперативной смены режима работы. Имеются режимы: дождь \ снег \ стандарт. Также датчик дождя имеет автоматическую регулировку уровня (для подстройки под разное стекло, тонировку, освещённость). При включении датчик показывает текущую чувствительность:

Низкая чувствительность — 1 вспышка индикатора.
Средняя чувствительность — 2-3 вспышки
Высокая чувствительность — 4 вспышки.

Чтобы изменить ее следует нажать и удерживать кнопку в течение 3 сек. Затем последует количество вспышек, указывающее на текущую чувствительность. Продолжаем удерживать кнопку, пока не последует серия вспышек. Отпускаем кнопку по достижении нужного уровня. Пример работы датчика дождя на минимальном уровне:

А вам приходилось устанавливать датчик дождя на свой автомобиль Лада? Какие отзывы о его работе вы можете оставить? Напомним, на сайте представлены другие полезные доработки, например, замена форсунок омывателя на веерные или установка омывателя камеры заднего вида.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Седан Lada Granta Cross, каким он может быть

Производство АвтоВАЗа. Выпуск автомобилей на платформе B0

Замена датчика скорости Лада Гранта, Калина или Приора

Вибро-шумоизоляция при помощи динамических демпферов

Сначала рассмотрим работу подобной системы

Внутри салона на ветровом стекле в зоне действия «дворников» устанавливается специальный датчик. В месте его установки не должно быть механических повреждений, так как прибор с помощью инфракрасного излучения будет постоянно сканировать внешнюю сторону вашего лобового стекла. В случае появления на поверхности стекла загрязнения или влаги, отраженный сигнал попадет на датчик и через электронный блок управления включатся стеклоочистители. В более дорогих приборах предусмотрена даже функция регулировки скорости движения стеклоочистителей. Датчик срабатывает лишь при включенных щетках, расположенных в первом режиме работы. В этом случае работа дворников полностью управляется системой.

В случае необходимости может быть включен второй или третий режим работы «дворников» — в этом случае они будут работать в режиме ручного управления.

Далее рассмотрим порядок установки такой системы

Это сделать достаточно просто – с установкой можно вполне справиться своими силами:

Сначала на ветровое стекло крепится держатель датчика, на который необходимо предварительно нанести специальный гель. Он предназначен для того, чтобы коэффициент преломления света максимально сравнять с оригинальным. В результате в устанавливаемом приборе имеется две рабочие зоны.
Установленный в специальный держатель пластиковый корпус датчика прикручивается саморезом. Затем необходимо внимательно осмотреть рабочую зону прибора – там не должно быть пузырьков воздуха.
После установки датчика его нужно подключить. Синий провод – масса крепится к корпусу автомобиля. Нельзя забывать, что нужен надежный контакт, в противном случае датчик может вообще не работать либо в его работе будут перебои. Красным провод подключается к первому контакту переключателя, но перед этим следует отключить от переключателя провод желтого цвета с зеленой полоской. Последний, черный провод подключается к контакту №53 синего цвета.

https://youtube.com/watch?v=Sp-9eKkz-IQ

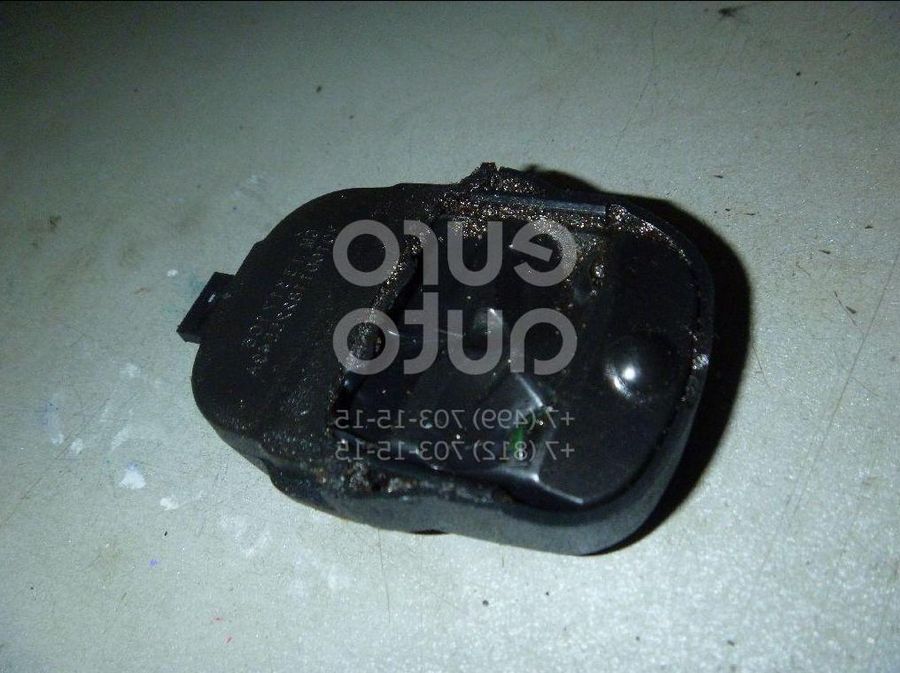

Описание Датчик дождя

Снимаем бардачек, снимаем панель, в которую вставляется бардачек, отключаем разъем освещения бардачка и сильно изогнувшись, видим разъем.

Так как гаража у меня нет, приходилось все делать в полевых условиях , а что самое плохое в полевых условиях, правильно, отсутствие нормального освещения и снег на улице.

С освещением решил проблему вынув светильник освещения бардачка и просто подвесив его на родной разъем, просто и удобно. Но это было только начало. Самое сложное, было разъединить разъем. Двумя руками добраться до него сложно, одной рукой неудобно, да еще и непонятно, как он разбирается.

Как сделать ходовые огни на Шевроле Круз из датчика света

Первая мысль была взять пива или водки и разбираться с бутылкой, но тащиться в магазин было лень, потому стал разбирать методом ковыряния разъема. Оказалось, что надо сначала поднять вверх черный замок, затем надавить на защелку или не знаю на что под замком, а потом вытаскивать разъем. Zoom Что бы разобрать разъем, надо вытащить черненький замок вверх.

Решил снять боковую накладку правой стойки, после этого удалось вытащить разъем на свет божий пришлось правда слега порвать изолетну, соединяющую пучки проводов и оторвать от кузова стяжку, которой эти пучки были приделаны к кузову.

Для датчика дождя он должен приходить на 13 пин разъема и быть постоянным от АКБ, а тут приходит на 11 и это тоже постоянный плюс, но на одной схеме он в одной цепи с 13 пином, в другой схеме, он в цепи штатной сигнализации, а там есть логика отключения от нагрузки.

Не было уже времени и желания проверять, пока подключил как есть, позже проверю. Установка самого датчика тоже еще тот гемор.

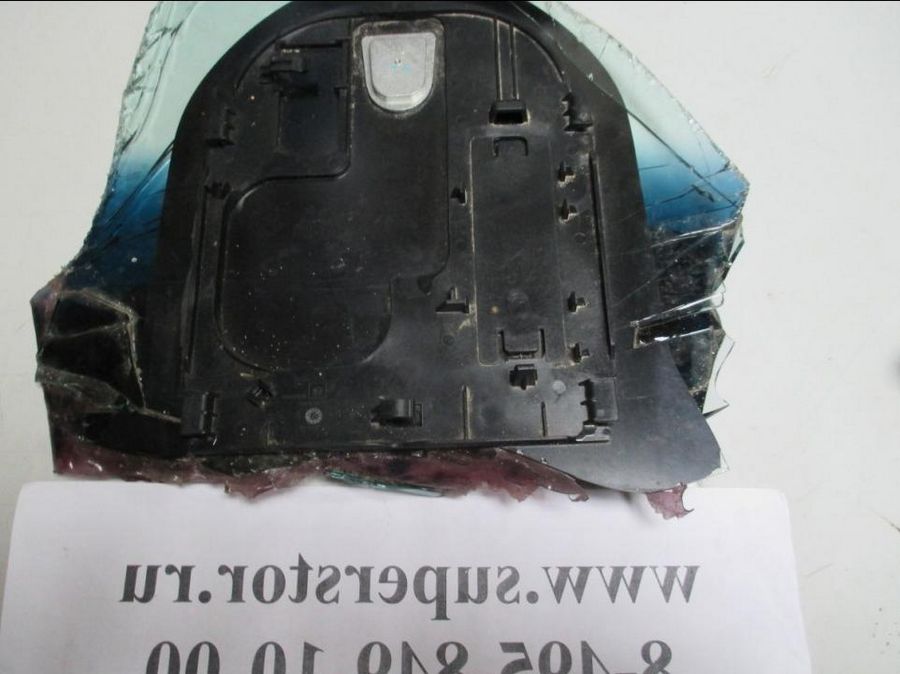

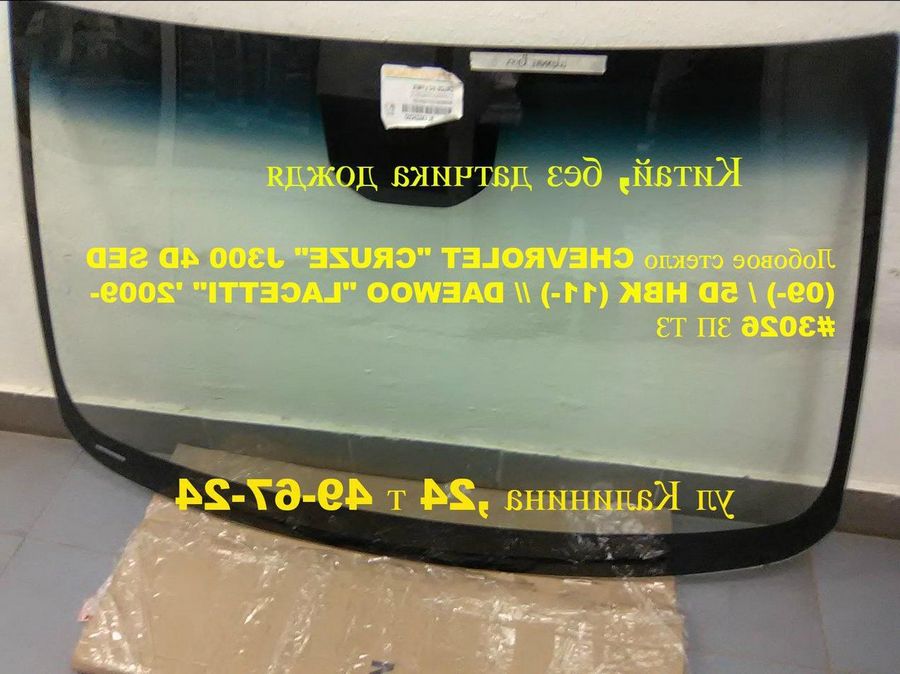

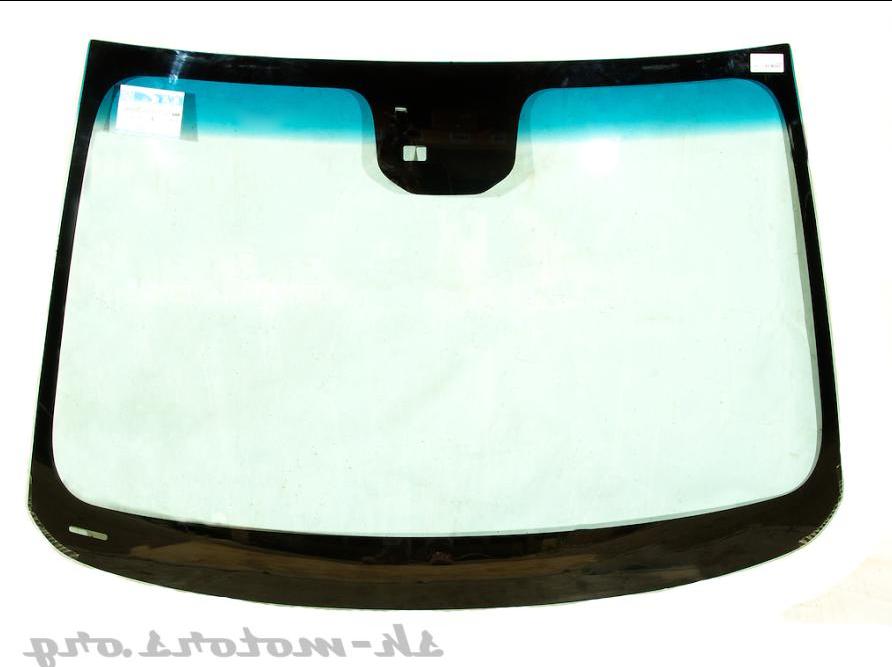

В тех комплектациях где его нет с завода, нет и окошка в шелкографии на лобовом стекле. Долго думал куда и как поставить датчик, так как менять лобовое только ради датчика смысла нет.

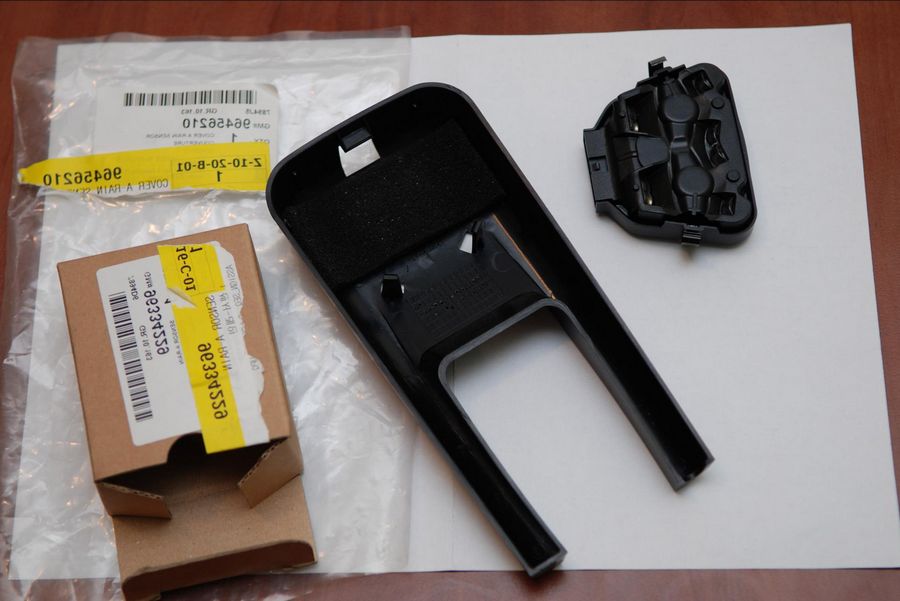

Сначала думал поставить рядом с пластиком у зеркала, но надо было придумать удлинитель провода, так как тот что есть, рассчитан по длине только на штатное место. Решил прорубить окошко Так как заводскую шелкографию ни чем не смыть и соскаблить ее не реально из-за дикой адгезии к стеклу, было решено шкурить.

Потребуется снять бардачок и панель, отключить бардачок от освещения. Процесс достаточно трудоёмкий, поэтому придется немного повозиться.

Далее потребуется разобрать разъём. Под замком находится специальная защёлка, на которую нужно будет надавить для того, чтобы вытащить разъём для подключения проводов.

Вполне возможно, что понадобится снять боковую накладку правой стойки — так будет проще получить доступ к контактам разъема. Здесь уже имеется подключение двух проводков, обеспечивающих передачу сигнала от задней панели и аккумулятора.

Re: Датчик дождя

Перед подключением следует заранее подготовить контакты — обжать при помощи специализированного инструмента, выполнить маркировку. Аккуратно придерживая контакты, необходимо подсоединить их в разъём, после чего поместить устройство на место за бардачок и собрать разъем.

Настройка датчика После завершения установки потребуется произвести настройку датчика. Для этого потребуется переключить регулятор стеклоочистителя в активный режим и обрызгать стекло автомобиля небольшим количеством воды при помощи пульверизатора или любого другого распылителя.

Зачем нужен подобный прибор

Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.

Среди них стоит отметить:

установление факта начала дождя, а также снега;
определение степени загрязнения лобового стекла;
автоматическое включение дворников при осадках и задание режимов их работы в зависимости от интенсивности непогоды;
включение световых приборов при низком уровне освещенности (касается датчика света).

Его установка производится за зеркалом заднего вида, например так, как показано на фото:

Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения. Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.

Принцип работы

В Ниве используется устройство популярного рычажного типа. Он состоит из переменного резистора и рычага с закрепленным на нем поплавком. Датчик установлен внутри топливного бака. Работает он так:

Легкий поплавок плавает на поверхности бензина и поднимается/опускается при изменении уровня топлива.
Вместе с ним перемещается рычаг, который прикреплен к ползунку переменного резистора.
Сопротивление потенциометра меняется, вместе с ним изменяется напряжение, которое поступает на стрелочный индикатор приборной панели.
Стрелка отклоняется пропорционально уровню напряжения.

Достоинство прибора — простая конструкция и низкая цена. Такой способ измерений имеет высокую погрешность, поэтому для точного измерения расхода бензина используются другие приборы.

Основные функции и назначение

Разобравшись с тем, что такое датчик дождя автомобиля, необходимо понять назначение и основные функции устройства:

идентификация дождя и снега;
анализ загрязненности лобового стекла;
управление стеклоочистителями, а также регулировка режима их работы;
автоматическое включение света при недостаточной освещенности (в случае комбинированного датчика).

У датчика осадков есть и существенные недостатки, включая ложное срабатывание при попадании воды в зону анализа или несрабатывание при заливе стекла грязью или водой от соседних автомобилей. Также управляющая схема автомобиля может не включить омыватели, что приведет к размазыванию грязи по стеклу и ухудшению видимости. Любая автоматическая система не исключает изъяны и ошибки. К примеру, включение щеток обычно происходит с небольшим запаздыванием, а за это время водитель может самостоятельно очистить стекло.

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
Отсоедините от термоэлемента колодку с проводами.
Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

мультиметр или другой прибор, способный мерить сопротивление цепи;
небольшая емкость для воды (можно обычный стакан);
термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

А еще интересно: Датчик дождя ДДА15 на ВАЗ 2108-21099, 2113, 2114, 2115, 2110, 2111, 2112, Шевроле Нива

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Нива — Клуб / Niva — Club

Рампа прикреплена к впускной трубе двумя винтами. Топливо под давлением подается в полость рампы, а оттуда — через форсунки в каналы впускной трубы.

Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании. Во входном штуцере каждой форсунки установлен индивидуальный топливный фильтр. Управляет работой форсунок контроллер.

Форсунка ВАЗ Нива с уплотнительными кольцами Форсунки уплотняются в рампе и во впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами.

Принцип работы

Первоначально их начали проектировать и устанавливать американские производители в 50-х годах прошлого века. Учитывая, что технологии в то время были соответствующие, принцип работы датчиков дождя основывался на контроле сопротивления между рядом расположенными проводящими пленками на лобовом стекле. Во время дождя сопротивление между ними уменьшалось, система управления реагировала на эту характеристику. Такие элементы могли сработать даже от случайно прилипшего комара, поэтому от них отказались.

В следующий раз о возможности установки датчиков дождя вспомнили после появления оптоэлектронных устройств на свето- и фотодиодах. Это произошло в начале 80-х. Здесь первенство оказалось у европейских производителей. За основу взят радиоэлемент, именуемый оптрон, только в качестве отражательного элемента использовалась поверхность лобового стекла.

Как работает датчик дождя на авто можно пояснить с помощью упрощенной схемы.

Сам датчик дождя крепится непосредственно к лобовому стеклу автомобиля. Обычно в качестве места крепления выбирают зону, где он не затеняет обзор, — за центральным зеркалом заднего вида. Светодиод (либо группа светодиодов для увеличения чувствительности и достоверности) направляют оптический сигнал (луч) на поверхность стекла таким образом, чтобы отраженный сигнал попадал на фотодиод. Напомним, что светодиод излучает световой луч, а фотодиод создает электрический сигнал при попадании на него светового потока.

Видео — как работает датчик дождя на Лада Веста:

Угол отражения и интенсивность луча, попадающего на фотодиод, напрямую зависит от угла преломления на границе двух сред стекло — внешняя среда. Если на эту поверхность попадает влага, такой факт отражается на уровне сигнала, формируемым датчиком дождя. Действительно, если стекло покрыто каплями дождя, световому лучу проще «убежать» наружу, покинув зону контроля через границу стекло-вода. В таком случае уровень сигнала светодиода уменьшится, датчик сработает. Сигнал, поступающий с датчика на блок управления кузовом, после обработки включает дворники.

«Умные» датчики дождя современного поколения могут реагировать на интенсивность осадков, изменяя скорость работы стеклоочистителей. Время их реакции на осадки в виде снега немного больше. На лобовом стекле снег превращается в воду через некоторое время, которое зависит от температуры стекла. Иногда для большей чувствительности в месте его установки производят локальный подогрев стекла.

Датчики дождя работают в инфракрасном диапазоне световых волн подобно пультам дистанционного управления бытовой техники. Они не чувствительны к солнечным лучам. Применение сложной импульсной обработки информации, предупреждает ложное срабатывание, например, при нагревании или вибрации стекла.
