Диагностика неисправностей термостата и особенности ремонта

Как проверить термостат на работоспособность?

Профессиональных автолюбителей по большей степени интересует не то, для чего нужен термостат в автомобиле.

Некоторые не умеют проверять устройство на работоспособность. Существует две методики, помогающие распознать, функционирует прибор правильно или нет. Первый способ не требует снятия устройства, но для работы необходим пирометр. Второй метод проще, но водителю придется снимать деталь.

Проверка без снятия двигателя осуществляется довольно быстро. Корпус прибора соединен со шлангом радиатора, включенного в большой круг циркуляции ОЖ. Получается, что в рабочем состоянии шланг остается холодным, пока не будет выпущена ОЖ. Для проверки прибора без снятия «движка» потребуется пирометр. Некоторые советуют проводить измерения руками. Но мы не советуем так поступать.

Алгоритм проверки:

 Пирометр направляют на шланг радиатора (верхний) и запускают «движок». Далее требуется изучить показатели и сделать по ним выводы.

 Шланг сначала был холодный не более 3 минут, а затем нагрелся, значит, термостат работает правильно, верно переключая циркуляцию.

 Шланг нагревается довольно долго, то это свидетельствует о его «зависании» в открытом положении.

 Шланг вообще не стал нагреваться. Термостат сломан.

Во время проверки важно следить за t двигателя, чтобы не допустить перегревания. Иначе возникнет поломка большого количества деталей, что нежелательно для водителей

Перед диагностикой устройство снимают и приносят в дом. Большую кастрюлю наполняют обычной водой. На корпусе прибора будет указана, при какой температуре он переключается. Стоит записать эти данные, а затем подвесить термостат над кастрюлей так, чтобы он не касался стенок, но был погружен в воду.

Следующий шаг заключается в подогревании воды, одновременно с этим нужно замерять ее температуру специальным термометром. Когда вода дойдет до значения, при котором происходит переключение термостата, нужно отследить этот момент. Если термометр показывает правильное значение, значит, устройство работает исправно.

Как определить наличие поломки?

Первичная диагностика термостата проводится на автомобиле. После запуска двигателя проверяется температура патрубков, идущих к радиатору (рукой или датчиком, установленным на цифровом мультиметре). После прогрева мотора необходимо проконтролировать степень нагрева рукавов, идущих к радиатору. При исправном термостате шланги должны нагреваться равномерно. Методика позволяет определить заклинивание штока и тарелки клапана. Проверяется также отсутствие трещин в корпусных деталях регулятора.

Дополнительное тестирование предусматривает снятие регулятора с машины. Из системы охлаждения сливается антифриз, резиновые патрубки удерживаются на корпусе термостата винтовыми или пружинными хомутами (зависит от производителя автомобиля). Демонтированный элемент нужен для погружения в емкость с водой, которая устанавливается на газовую или электрическую плиту. Для проверки степени нагрева жидкости применяется градусник или электронный термометр.

При прогреве воды до 90°С и выше в исправном термостате клапан должен открываться. Процесс открытия контролируется визуально: если тарелка остается неподвижной, то регулятор необходимо заменить на устройство с идентичными рабочими характеристиками. Методика визуальной проверки не отличается высокой точностью, поскольку невозможно отследить связь между положением клапана и степенью нагрева. От данного параметра зависят корректность прогрева силового агрегата и поддержание заданной температуры.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний

Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор

Термостат нужно заменить на новый. Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

Принцип действия термостата с твердым наполнителем

Механический клапан является основным конструктивным узлом, выполняющим распределение потоков антифриза. Управляется он термочувствительным элементом, в качестве которого очень часто используется искусственный воск, расположенный в герметичной камере. Его расплавление приводит к увеличению занимаемого объема. Воск сжимает резиновую камеру. Она, в свою очередь, воздействует на металлический хромированный шток. Задействованный клапан открывает либо закрывает ход для жидкости, что и является главным принципом того, как работает термостат.

Пример распределения потоков охлаждающей жидкости

Для большей стабильности работы термочувствительного элемента помимо гранулированного нефтяного воска могут быть использованы его смесь с графитовыми, медными или алюминиевыми мелкодисперсными частичками. Главным требованием является стабильное расширение при переходе из твердого в жидкое состояние и обратно. Это позволяет точно регулировать температуру работы двигателя, пуская жидкость в большой или малый круг. Термостат дизеля структурно аналогичен бензиновой версии двс.

Термостат с твердым наполнителем

Какие термостаты выбрать для ВАЗ (Lada) 2107?

В прошлом месяце пользователи PartReview отдали предпочтение METAL-INCAR. 50% положительных голосов принадлежит этому производителю.

На втором месте оказались термостаты Finwhale – 12%.

Замыкает тройку фирма Vernet с результатом в 12% голосов.

В общем рейтинге термостатов,в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

1. METAL-INCAR получили 3 место, оценка PR – 84. Учитываются данные из 55 отзывов и 169 голосов.
2. Finwhale пока не удалось набрать необходимое количество отзывов для участия в рейтинге. Если вы добавите отзыв и укажите данный бренд и модель вашего авто, то поможете это исправить.
3. Vernet – 5 место, а оценка PR составила 70. Учитываются данные из 88 отзывов и 275 голосов.

Как проверить термодатчик водонагревателя

Нагревательный элемент как правило, одном узле с терморегулятором, но вытащить можно отдельно – открутив болты, прижимную пластину. Рекомендуется также проверить ТЭН и бак – неисправность может быть в них (налет, накипь, пробои), некоторые признаки поломок схожие.

Проверить контакты можно мультиметром, не снимая устройство, но для более детального теста рекомендован полный демонтаж.

Редко встречаются ситуации, когда сгорел термостат, кроме электронных вариантов. Неисправности связаны обычно с механикой, чувствительными элементами.

Признаки неисправность термореле:

• слабый, прерывистый нагрев или его отсутствие;
• водонагреватель, а точнее ТЭН, включается бесконтрольно или не выключается, остановить работу можно, только отключив бойлер от электросети;
• на дисплее некорректные значения, сбой регулировок (но такое бывает и при накипи на ТЭН);
• не горит индикатор.

Снятие термостата:

1. Обесточить водонагреватель.
2. Сливать воду не обязательно, но если решено демонтировать и ТЭН, то процедура потребуется:
   1. Перекрыть холодную подачу.
   2. Открыть смеситель.
   3. Снять холодную подводку, вода вытечет в подставленную емкость.
3. Снять с нижнего торца защитную крышку (у некоторых моделей сбоку, если такая же подводка).
4. Откручивают прижимную пластину (кольцо). Отсоединяют провода, предварительно запомнив расположение.
5. Руками, прилагая разумное усилие, вынимают термореле. Если ТЭН тоже проверяют, то его вытаскивают, открутив болты по периметру фланца.
6. После проверки устанавливают старый, если исправный, или новый узел: проводят действия в обратном порядке, делают подключение терморегулятора к проводам.

Виды неисправностей:

Поломка	Описание
Подгорание соединений, плохое взаимодействие с ТЭНом	Термостат не подает питание на ТЭН, нет нагрева. Контакты можно зачистить, а если нужно, то перепаять.
Пришла в негодность, перегорела схема в электронных типах термодатчика	Потребуются знания и опыт ремонта электроники, зачастую прибор не подлежит ремонту.
Разгерметизация капиллярной трубки, поломка чувствительного элемента	Нет размыкания, бойлер работает до срабатывания защитного отключения (перегрев). Потребуется замена только датчика, но отдельно его сложно найти, поэтому меняют на новое термореле.
Течь из-под термостата	Износились уплотнители, изолирующая прокладка, которую надо заменять при каждом демонтаже, устройство вставлено не правильно, не прижато пластиной, протекает капиллярная трубка.

Проверка:

• провода (плюс, минус и земля):
  • визуально осмотреть, нет ли подгораний, отставаний;
  • прозвонить термостат – выставить на максимум, замерить сопротивление, то есть проверить входные и выходные контакты мультиметром, позицией «прозвонка». Если есть обрыв, числа на табло мультиметра некоторое время возрастают, звукового сигнала нет (у некоторых тестерах нет зуммера, смотреть на дисплей). При исправности тестер в режиме «прозвонка» не реагирует, показывает все время «0» или близко к нему (0,001), а также есть звуковой сигнал;
  • при наличии реакции следующий этап – выставляют на термореле минимальную температуру и делают повторное измерение;
  • второй способ: поставить перемычку из любого проводка для имитации ТЭНа между клеммами, выставить на мультиметре до 200 Ом: если нет обрыва, то цифры будут изменяться на дисплее; если поломка, то покажет 1;
• после цепи проверяют работоспособность автоматики:

Считается, что проще и дешевле заменить сломанный термостат. Но это не всегда так: если подгорели соединения или можно заменить какую-либо часть (чувствительный сегмент), подогнуть контакт, целесообразность ремонта оправдана.

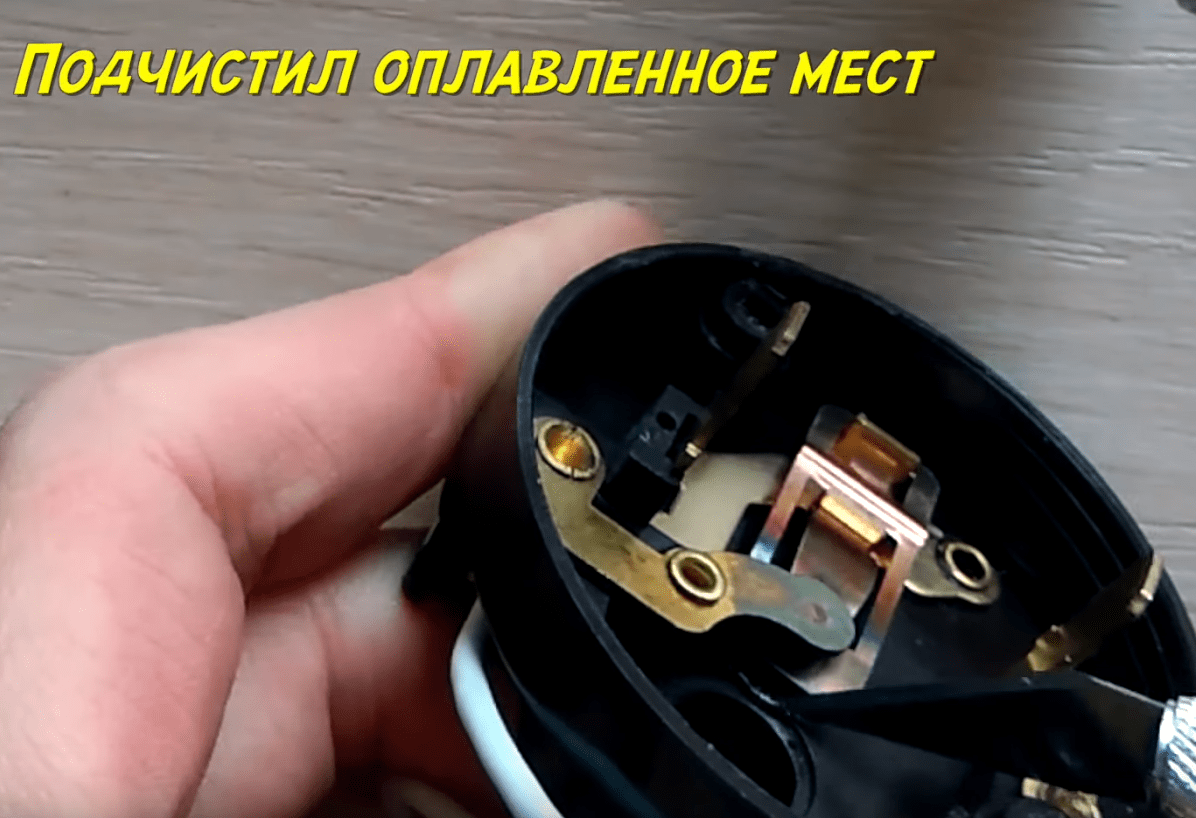

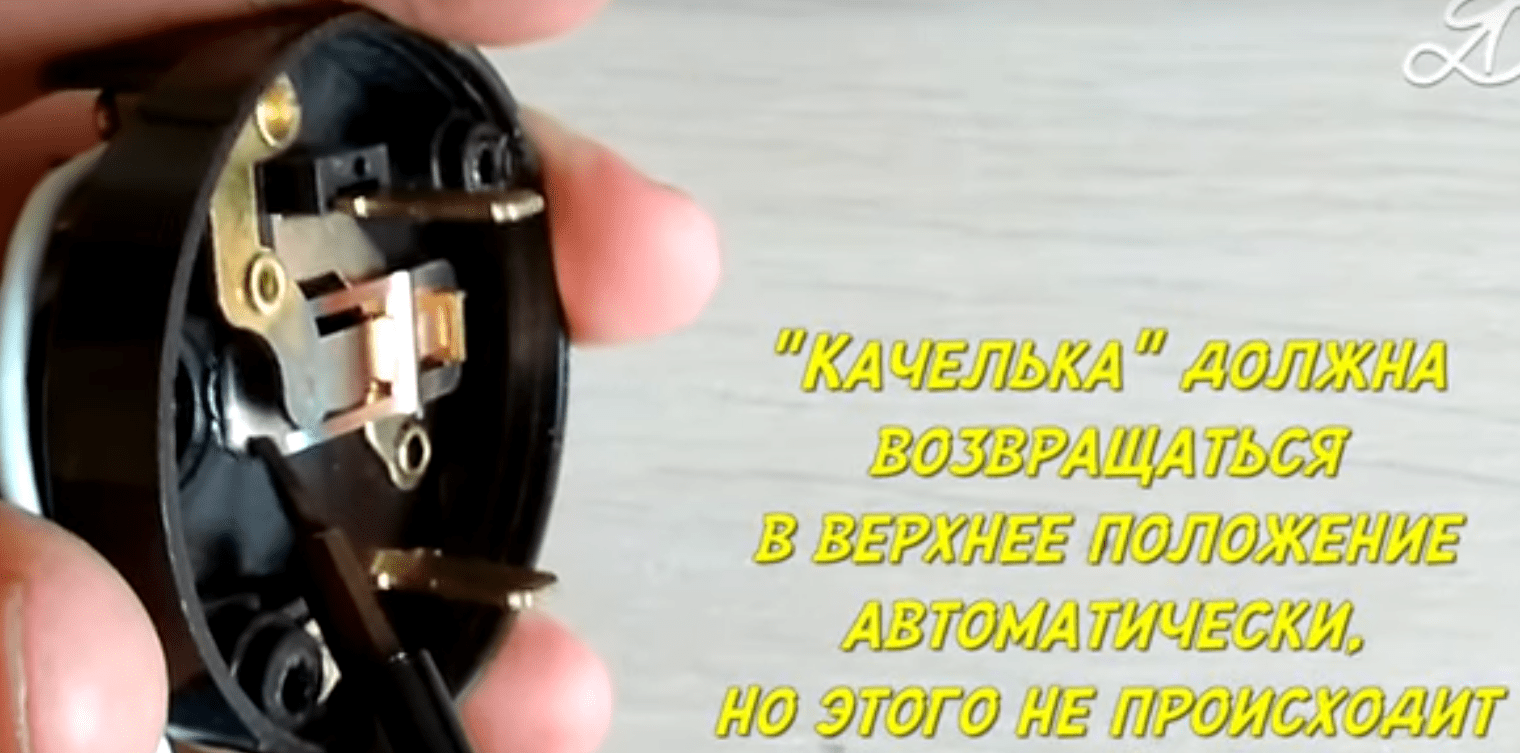

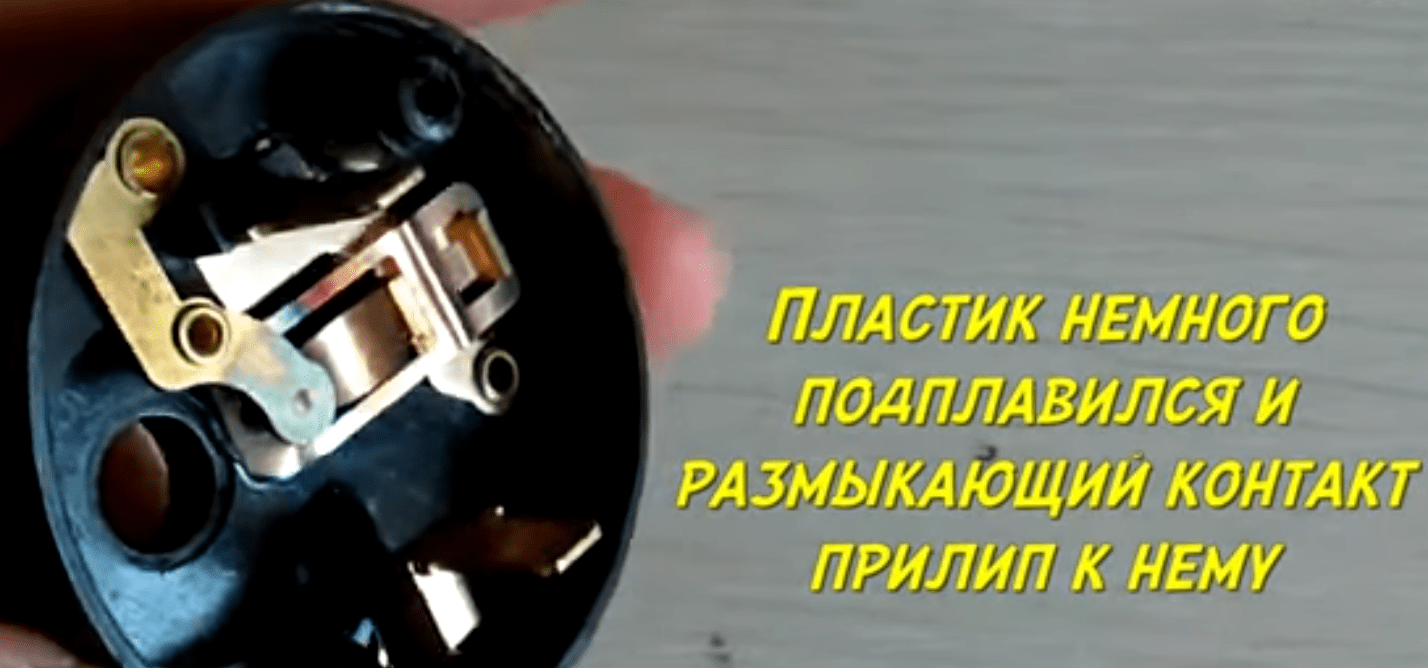

Починка имеет смысл для механических термодатчиков, когда отошли или износились контактирующие, движущиеся части, размыкающий сегмент (качелька) прилип к корпусу, окислились биметаллические пластины. Хватит зачистки.

Принцип работы

Принцип работы термостата прост. В момент, когда водитель заводит «движок», происходит прогревание мотора до определенной t. Для ускорения процесса в работу вступает ОЖ.

После прогревания мотора срабатывает клапан, антифриз ходит по большому кругу, выполняя функцию охлаждения.

Получается, что работа термостата в автомобиле основывается на химических особенностях церезина, находящегося внутри. При повышенных температурах вещество плавится, тем самым расширяется и выталкивает штырь для его открытия. Охлаждаясь, воск затвердевает и тем самым провоцирует закрытие клапана. Плавление вещества происходит почти мгновенно благодаря специальным добавкам в составе.

Термостат с жидкостным наполнителем

Для регулировки температуры ОЖ существуют две разновидности термостатов – одни включают в себя жидкостный наполнитель, другие – твердый. Каждый термостат содержит основной клапан; величина температуры, при которой такой клапан открывается, обозначена на корпусе самого термостата.

В случае жидкостного наполнителя термостат имеет конструкцию, в которую входят: сам корпус; цилиндр из латуни (гофрированный); двойной клапан. В цилиндре содержится особая жидкость, обладающая температурой закипания от 70 до 75 °С. Основной клапан термостата закрыт до тех пор, пока величина температуры ОЖ мотора меньше величины температуры закипания того наполнителя, который содержится в термостате. При этом антифриз циркулирует по меньшему кругу (иными словами, непосредственно в самом двигателе – в охлаждающий радиатор антифриз не направляется).

Когда температура ОЖ достигает 70-75 °С, то жидкость из гофрированного цилиндра термостата кипит, затем испаряется. При этом сам цилиндр испытывает давление, которое расширяет цилиндр – вследствие этого шток двигается и перемещает клапан, в итоге создается циркуляционный круг, позволяющий ОЖ проходить сквозь радиатор.

При достижении температуры антифриза величины 90 °С клапан термостата открывается в полном режиме, причем его кромка, имеющая косую фаску, закрывает малый круг циркуляции для прохождения антифриза.

Где находится

Выглядит термостат практически одинаково на всех автомобилях, отыскать его не сложно. Проще всего проследить куда идут патрубки от радиатора и двигателя. Если термостат бескорпусной, то находится он в корпусе самого двигателя. От этого места также отходят несколько патрубков, один из которых обязательно должен идти на радиатор.

Двигатель внутреннего сгорания может работать лишь в узком температурном диапазоне. Отклонение в меньшую или большую сторону приводит к повышенному износу и поломкам мотора. Основное назначение термостата заключается в поддержании оптимального режима эксплуатации. Он помогает ускорить процесс прогрева двигателя, а в случае приближающегося перегрева, обеспечивает снижение температуры охлаждающей жидкости. Выход термостата из строя чреват закипанием мотора, способным нанести существенный вред силовой установке, поэтому при первых же подозрениях о неправильной работе устройства, необходимо произвести диагностику системы охлаждения двигателя.

src=»https://swapmotor.ru/wp-content/uploads/2017/08/strukturnaya-skhema-termostata.jpg» class=»aligncenter» width=»650″ height=»350″ Структурная схема термостата

Предупреждение

Термостат является очень важным компонентом вашего автомобиля. Он выполняет очень важную функцию в машине. Именно от него зависит, как долго будет служить двигатель машины. Ведь при его неисправности двигатель машины может начать работать неэффективно или перегреться.

К счастью, термостат стоит очень дешево

Так что вы должны регулярно обращать внимание на то, как работает система охлаждения в машине. При первых же признаках неисправности термостата поменяйте его на новый

Это обойдется вам намного дешевле, чем возможный дорогостоящий ремонт двигателя в случае неправильной работы термостата.

Кроме того, помните, что если термостат заклинило в закрытом положении, то существует огромный риск перегрева двигателя, что может его вывести из строя так, что силовой агрегат не будет подлежать ремонту. Вы представляете, во сколько вам обойдется покупка нового мотора?

Иногда некоторые автовладельцы снимают термостат с автомобилей. Особенно это касается тех водителей, которые проживают в южных регионах. Но это не очень хорошая идея. Да, в таком случае вероятность перегрева снижается до минимума, так как двигателю будет тяжело достигнуть рабочий температуры (прогреться). Но в этом режиме силовой агрегат будет работать не эффективно. Непрогретый мотор будет почти постоянно работать в режиме прогрева, что естественно скажется на его сроке службе (ресурсе).

Назначение

Термостат — один из главных узлов системы охлаждения. Назначение — контроль температурных показателей ОЖ с последующим перенаправлением состава по большому или малому кругу.

Пока мотор прогревается, клапан находится в закрытой позиции, а жидкость идет по малому кругу. Как следствие, прогрев силового узла происходит быстрее.

При достижении требуемой температуры происходит открытие клапана и подача ОЖ через радиатор.

Другими словами, термостат — специальный прибор, который поддерживает температуру мотора в заданных параметрах посредством грамотной работы терморегулятора и правильности осуществления фазового перехода.

Блокируя работу радиатора, устройство позволяет двигателю набирать нормальную температуру. Как следствие, улучшаются характеристики силового узла, и снижается его износ.

Клапан термостата открывается при температурах от 70 до 92 градусов в зависимости от конструкции термостата (применяемого термоактивного наполнителя) и требуемого теплового режима двигателя.

Моментом открытия термостата считается перемещение клапана на величину 0,1 мм. Допуск на температуру начала открытия клапана составляет ±2°С. Температура полного открытия клапана как правило выше на 12 — 15 градусов, чем температура начала открытия.

Поэтому температура полного открытия основного клапана может варьироваться в пределах 82-107 градусов Цельсия.

После этого заслонка открывается и позволяет проходить жидкости по системе.

Устройство термостатов

Устройство термостата просто, как всё гениальное:

В медный корпус (медь хорошо проводит тепло) помещен цилиндрик, наполненный смесью воска с металлическим или графитовым порошком либо жидким наполнителем – водой со спиртом

Вид наполнителя особого значения не имеет, важно лишь то, что все они достаточно сильно расширяются при нагревании;
В цилиндр с наполнителем вставлен металлический шток, и вся конструкция герметически закрыта;
По обе стороны от цилиндра со штоком находятся два плоских клапана: для большого (основной клапан) и малого контуров системы охлаждения;
Вся нехитрая конструкция заключена в корпус-рамку с пружинами, назначение которых – обеспечивать сопротивление штоку и возвращать его в исходное положение.. Найти место, где находится термостат, несложно

Он устанавливается на пересечении большого и малого контуров системы охлаждения, в «развилке» патрубков. В зависимости от температуры охлаждающей жидкости он перенаправляет ее поток и, соответственно, регулирует и поддерживает нужную температуру

Найти место, где находится термостат, несложно. Он устанавливается на пересечении большого и малого контуров системы охлаждения, в «развилке» патрубков. В зависимости от температуры охлаждающей жидкости он перенаправляет ее поток и, соответственно, регулирует и поддерживает нужную температуру.

Описание и схемы работы на ВАЗ 2106, 2107, 2109, 2114

В автомобилях ВАЗ система охлаждения имеет ряд особенностей. В частности, перед насосом монтируется специальный 2-клапанный термостат (дополнительный и основной), имеющий твердый (восковый) наполнитель.

Пока двигатель еще не прогрелся, большая часть ОЖ будет проходить по малому кругу, то есть с охватом насоса системы, рубашки охлаждения силового узла и цилиндров, а также термостата.

Далее жидкость снова возвращается к насосу. Вместе с этим ОЖ циркулирует через рубашку трубопровода впуска и камеры для смешивания в карбюраторе.

Если же кран отопителя салона открыт, то жидкость проходит и через его радиатор.

В случае, когда мотор прогрет не до конца, то есть температура ОЖ еще не достигла нужной отметки (90 градусов Цельсия), частично открывается основной клапан, другой (перепускной или байпасный) частично прикрывается, и часть горячей жидкости идет к основному радиатору.

Это позволяет быстрей прогреться силовому узлу. Как только температура доходит до уровня 90 градусов Цельсия, открытие клапана происходит полностью, что позволяет весь поток направить через радиатор.

Основные металлы, из которых выполнены элементы термостата — медь и латунь.

Принцип работы схож с тем, что уже рассматривался выше.

О неисправностях

Отметим, что данный механизм отличается высокой надежностью и неисправности, связанные с термостатом, являются большой редкостью.

Первая проблема – это постоянно открытый клапан. В таком случае жидкость будет проходить через основной радиатор постоянно, даже при холодном запуске. Проблема чревата длительным прогревом автомобиля, особенно в зимнее время.

Вторая проблема – постоянно закрытый термостат. В отличие от первой, данная неисправность отчетливо проявляется как в зимнее, так и в летнее время. Признаки поломки – слишком быстрый прогрев мотора и перегрев. Стрелка не держится в зеленой зоне и начинает стремительно уходить в красную шкалу, за 110 градусов. Перегрев – очень опасное явление для двигателя. Поэтому, если машина начала кипеть, глушите мотор и на буксире двигайтесь к месту ремонта (либо с длительными паузами направляйтесь самостоятельно, контролируя за стрелкой датчика на панели приборов). Следующая проблема – слишком раннее открытие. Это явление тоже приравнивается к неисправности и возникает чаще всего по причине брака. Мотор не только долго прогревается до рабочих температур, но и не достигает своего «зеленого» режима. Так, стрелка на панели не растет выше 70 градусов. А постоянная езда на холодном моторе может спровоцировать увеличенный расход топлива.

Виды

Разобравшись, как работает термостат в автомобиле, рассмотрим его виды. Поскольку технический прогресс идет дальше, приборы также совершенствуются. Сегодня они подразделяются по следующим параметрам:

Конструктивные особенности клапанов. Двухступенчатые обладают клапаном, состоящим из 2-х «тарелок». Одна открывается при достижении высокой температуры, а вторая — при низкой.

В современные авто чаще ставятся электронные (электрические) устройства. Их работа не отличается от стандартного прибора. Единственное — они обладают корпусом с нагревателем.

Количество клапанов. Бывают одно- и двухклапанные устройства. Роль первых направлена на то, чтобы регулировать поток антифриза к радиатору, второй вид управляет несколькими потоками ОЖ.

Конструкция термостата. Существуют сдвоенные виды термостатов, когда в одном устройстве находятся два прибора, имеющих разную температуру открывания.

У разных видов термостата разная температура срабатывания, поскольку двигатели сами по себе отличаются рабочей температурой.

Присутствие корпуса. Существуют бескорпусные и корпусные конструкции. Если первая устанавливается при помощи прокладки, то вторая ставится в распределительный кожух.

Также в категорию разновидностей можно отнести термостаты управляемые и неуправляемые. Неуправляемые не позволяют контролировать работу прибора, в то время как управляемые дают возможность настраивать их с помощью ЭБУ автомобиля.

Особенности проверки устройства

Сегодня есть три основных метода диагностики термостата. Кратко рассмотрим каждый из них:

Пускайте мотор и выдерживайте 7-10 минут. После поднимайте капот и касайтесь нижнего патрубка, отходящего от радиатора. При нормальной работе устройства температура шлангов должна быть идентичной. Если же температура разная, то термостат неисправен

Но важно понимать, что возможно наличие воздушных пробок в системе, мешающих циркуляции жидкости. Наличие воздушных пробок может привести к перегреву и неправильной диагностике

Годный термостат может быть признан браком.
Заводите мотор и прикасайтесь к трубке, подводящей ОЖ к верхней части радиатора. В случае корректной работы термостата трубка должна быть холодной до момента, пока мотор не прогреется до нужной температуры.
Наиболее эффективный и сложный метод — со снятием термостата. В данном случае необходим демонтаж устройства с последующим окунанием его в жидкость.

Последняя прогревается в специальной емкости до момента срабатывания клапана. Но температуру открытия и закрытия так не определить. В кастрюле можно проверить только принципиально факт работы термостата , но не его фактические параметры.

Для определения фактических показателей термостат нужно установить на штатив с индикатором часового типа (например ИЧ-10), шток индикатора должен упираться в основной клапан или другой элемент конструкции жестко связанный с ним.

После этого поднимая температуру и контролируя ее по термометру с ценой деления 0,1 °С фиксируем начало открытия, соответствующее ходу клапана 0,1 мм. Дальше поднимая температуру определяем по индикатору величину открытия клапана.

1. Если мотор через 10-12 минут после заводки так и не набрал 90 градусов Цельсия (при условии температуры на улице около 0), то можно говорить о поломке рассматриваемого нами устройства.

Скорее всего клапан заклинило и ОЖ постоянно идет по большому кругу.

Более подробно читайте как проверить термостат.

Рекомендации по эксплуатации термостата на «Каменс»

Хотя сама деталь является не очень дорогой, поломка автомобиля, вызванная нарушением ее работы, может привести к значительным материальным затратам. Нарушения температурного режима (и перегрев, и чрезмерное охлаждение) одинаково плохо сказываются на работе двигателя, даже не приводя при этом к полному отказу мотора.

Сбой в работе устройства может привести к более быстрому изнашиванию двигателя, повышенному расходованию топлива, закипанию жидкости. Чтобы избежать подобных проблем, необходимо очищать термостат от накипи, которая осаждается на термоэлементе.

Подушки двигателя Cummins, установлены на автомобиль таким образом, чтобы обычный автолюбитель мог при необходимости снять их своими силами и поставить новые. О том, как выявить неисправность читайте в этой статье.

Принцип действия термостата с твердым наполнителем

Механический клапан является основным конструктивным узлом, выполняющим распределение потоков антифриза. Управляется он термочувствительным элементом, в качестве которого очень часто используется искусственный воск, расположенный в герметичной камере. Его расплавление приводит к увеличению занимаемого объема. Воск сжимает резиновую камеру. Она, в свою очередь, воздействует на металлический хромированный шток. Задействованный клапан открывает либо закрывает ход для жидкости, что и является главным принципом того, как работает термостат.

Пример распределения потоков охлаждающей жидкости

Для большей стабильности работы термочувствительного элемента помимо гранулированного нефтяного воска могут быть использованы его смесь с графитовыми, медными или алюминиевыми мелкодисперсными частичками. Главным требованием является стабильное расширение при переходе из твердого в жидкое состояние и обратно. Это позволяет точно регулировать температуру работы двигателя, пуская жидкость в большой или малый круг. Термостат дизеля структурно аналогичен бензиновой версии двс.

Термостат с твердым наполнителем

Строение термостата двигателя:

а – жидкостного, б – с твердым наполните­лем,1 – корпус жидкостного насека; 2 – гофрированный баллон; 3 – шток; 4 – прокладка; 5 – клапан термостата, 6 — патрубок для отвода горячей жидкости; 7 – корпус термостата; 8 – кронштейн; 9 – баллон термостата; 10 — твердый наполнитель; 11 – резиновая мембрана; 12 – направляющая втулка; 13 – возвратная пружина, 14 — коромысло клапана: 15 — буфер; 16 — впускной трубопровод.

Термостаты двигателей бывают жидкостные и с твердым наполните­лем, а также одно клапанные, которые ограничивают только поток жидко­сти, и двух клапанные, распределяющие поток жидкости между радиато­ром и малым кругом циркуляции жидкости. Устанавливают термостат либо на пути движения жидкости к радиатору (верхний патрубок), либо перед насосом.

Жидкостной термостат двигателя состоит из корпуса с окнами, гофрированного баллона, заполненного легко испаряющейся жидкостью — смесью дистиллированной воды и 1/3 этилового спирта и клапана. Нижняя часть бал­лона жестко соединена с кронштейном корпуса. К верхней части баллона припаян шток с клапаном. Шток может перемещаться в направляющей корпуса. Если жидкость в системе охлаждения не прогрета, то давление в сильфоне понижено и жидкость находится в сжатом состоянии (клапан закрыт). По мере прогрева системы охлаждения жидкость в сильфоне испа­ряется, давление повышается, сильфон расширяется, открывается клапан. С этого момента жидкость начинает циркулировать через радиатор. Клапан начинает открываться при температуре жидкости 70—80 градусов С не полностью открывается при температуре 85—95 градусов С.

в теплую пору года и справиться с ней помогут

планомерные действия для устранения причин перегрева двигателя.

Термостаты двигателя жидкостного типа вследствие образования микроскопиче­ских трещин в стенках сильфона и потери герметичности имеют ограни­ченный срок службы.

В настоящее время применяют термостаты двигателя с твердым наполнителем.

Они состоят из капсулы, заполненной активной массой (кристаллическим воском с медными опилками и церезином). Капсула закрыта резиновым буфером-мембраной, соединенным со штоком. Шток упирается в регули­ровочный винт, расположенный в верхней рамке термостата, кольцо кото­рой образует седло для основного клапана. Клапан и вместе с ним капсула поджимаются пружиной, которая вторым своим концом упирается в ниж­нюю рамку. При расширении активной массы шток, упирающийся в регу­лировочный винт, отжимает всю капсулу вместе с основным клапаном и открывает проход жидкости к радиатору.

Основные виды термостатов

Автомобильные термостаты В современном автомобилестроении используется несколько видов термостатов:

• Одноклапанный – классическая конструкция.
• Двухступенчатый – это разновидность одноклапанного термостата, отличающаяся наличием двух тарелок (малой и большой). При срабатывании устройства, первой начинает движение малая тарелка, оказывая воздействие на большую. Это позволяет обеспечить корректное срабатывание термостата в системах с высоким уровнем давления охлаждающей жидкости.
• Двухклапанный – в таком устройстве также использованы две тарелки, но одна запирает большой контур, а вторая – малый. При этом работа клапанов синхронизирована, и когда один круг закрыт, второй открывается.
• Электронный (с электронным управлением) – представляет собой классический одноклапанный термостат, оснащенный нагревательным сопротивлением. Управление нагревом последнего реализуется электронным блоком управления двигателем. Таким образом, становится возможным достичь температуры 95-110°С на частичной мощности мотора и 85-95°С на максимальной мощности. В итоге это делает более экономичным расход топлива и повышает мощность благодаря дополнительному охлаждению всасываемого в цилиндры воздуха.
