Самостоятельная замена рулевых наконечников и тяги: подробная инструкция

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверкипотребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

1. Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
2. Подоприте задние колеса противооткатными средствами.
3. Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
4. Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
5. Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

Одной из самых главных составляющих безопасного движения, является исправность рулевого механизма . Этот механизм автомобиля состоит из различных элементов, работоспособность и износ которых влияют на комфорт и безопасность, как водителя, так и его пассажиров.

Следовательно, сильный износ деталей не только нежелателен, а совершенно недопустим. Одной из составляющих механизма рулевого управления является наконечник рулевой тяги

, которому посвящена данная статья. Ниже разберемся в причинах и признаках износа, произведем осмотр детали и последовательность действий при ее замене.

Диагностика позволяет определить когда необходимо менять наконечники.

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям

Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам

Крепления наконечников к поворотным кулакам бывают двух типов:

• устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
• устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

Итак, для замены выполнения работ потребуется следующий набор инструментов:

• домкрат;
• балонный ключ;
• набор рожковых ключей и торцевых головок;
• смазка WD-40 или другая аналогичная;
• корщетка;
• съемник (для наконечников закрытого типа);
• молоток (на всякий случай).

Процесс замены рулевых наконечников. Выполнение работ

В первую очередь повторяем манипуляции указанные выше (как при диагностике наконечников), а именно — домкратим автомобиль с необходимой стороны и вывешиваем колесо. Затем балонным ключом откручиваем колесо и снимаем его, доступ к наконечнику, рулевой тяге и кулаку свободен.

Теперь используем корщетку и тщательно очищаем места крепежных гаек на тяге и наконечнике, после чего наносим на них смазку WD-40 или любой другой жидкий ключ. Выжидаем несколько минут и начинаем откручивать гайку со стороны рулевого тяги.

ВНИМАНИЕ ! Для откручивания стопорящей гайки на рулевой тяге нужно дополнительно зафиксировать её вторым ключом (на тяге есть отдельное несъемное крепление для этого). Гайку, стопорящую рулевой наконечник следует открутить ровно на 1-1.5 оборота и запомнить её месторасположение. Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Далее — в зависимости от типа наконечников откручиваем фиксирующие их гайки. С наконечниками открытого типа, устанавливаемыми шпилькой вверх все просто. Достаточно только отвернуть крепежную гайку, после чего путем постукивания молотком по шпильке и небольшого покачивания поворотного кулака извлекаем шарнирную часть наконечника. После чего остается лишь открутить сам рулевой наконечник с рулевой тяги.

На наконечниках закрытого типа (с гайкой снизу) процесс извлечения шарнирной части из поворотного кулака очень похож: сначала немного отвинчиваем гайку и в это месте (между гайкой и кулаком) вставляем язычок съемника. Нижней частью съемник упирается в саму шпильку и во время его закручивания происходит как бы выдавливание наконечника из кулака. Если же съемника нет, то гайку необходимо открутить полностью, после чего с помощью молотка начать покачивать и выстукивать поворотный кулак, постепенно вытягивая шарнирную часть из кулака. Как только наконечник будет извлечен из кулака — откручиваем его от тяги, на этом процедура завершена.

Теперь остается лишь установить новые наконечники на место, однако перед этим необходимо измерить их длину (относительно старых). Руководствуясь полученными размерами наконечников следует подтянуть или наоборот — ослабить фиксирующую наконечник гайку на рулевой тяге. В остальном процесс установки новых рулевых наконечников абсолютно идентичен их снятию: повторяем все в обратном порядке и закручиваем все гайки. Процедура окончена, после этого необходимо отправится на стенд и выполнить манипуляции по сходу-развалу.

Проверяем рулевые наконечники

Какое же это удовольствие – сидеть за рулем любимого автомобиля, постепенно переключать передачи, вжимать педаль газа в пол и гнать на максимальной скорости… Если мощность автомобиля и трасса позволяют подобное, то почему бы и нет? Но вот только о безопасности не стоит забывать! А основа безопасной езды – это, конечно же, исправность всех автомобильных механизмов. О многих из них мы уже говорили в нашем блоге, но сегодня хотим поделиться информацией о том, как проверить рулевой наконечник, и что делать, если он износился.

Что нужно для проверки рулевого наконечника в домашних условиях?

В целом, диагностика всего вала руля не является очень сложной задачей. Самое главное, что вам понадобится для проверки, – это ваша интеллектуальная подкованность в вопросах автомобильной механики и внимательность к деталям.

Однако, в связи с расположением интересующего нас узла, вам необходимо будет получить свободный доступ к пространству под автомобилем. Для этого нужно загнать авто либо на эстакаду, либо на смотровую яму. В остальном же вся диагностика осуществляется путем визуального осмотра всех элементов рулевого вала, в том числе и рулевого наконечника. А вот на случай выявления реальных неисправностей, вам нужно всегда иметь под рукой следующий перечень инструментов, который также пригодится в процессе ремонта:

1. Баллонный ключ.

2. Домкрат.

3. Плоскогубцы.

4. Рожковые ключи (желательно иметь ключ и на 13, и на 19, и на 22 – так что лучше взять весь набор).

5. Монтировка.

6. Молоток.

7. Съемник.

8. Динамометрический ключ (пригодится при затяжке).

9. Жидкость WD-40, которую вполне можно заменить обычной тормозной жидкостью.

10. Железная щетка.

Как правильно проверить состояние рулевого вала и рулевого наконечника?

Что же это за деталь такая – рулевой наконечник? По своей сути это шарнир сферической формы, конструкция которого состоит из следующего перечня элементов:

1. Основной корпус шарнира, внутри которого находится полуось.

2. Шаровой палец, на котором обязательно нарезана резьба.

3. Вкладыш, благодаря которому шаровой палец фиксируется и ограничивается в перемещениях; чаще всего выполняется из тефлона.

4. Шайба для фиксации.

5. Резиновые уплотнители, который защищают механизм от попадания влаги и пыли.

В конструкции автомобиля присутствуют два рулевых наконечника – левый и правый. Как один из элементов рулевого управления автомобиля, одной своей стороной рулевой наконечник крепится к рулевой тяге, а вот второй – к поворотному кулаку. Основная функция, которую выполняет эта деталь – передача двигательного усилия от рулевой колонки к управлению поворотами колес привода.

Сколько прослужит рулевой наконечник до полного износа – не знает практически никто. Ведь данный срок зависит от условий эксплуатации автомобиля, и данной детали в том числе. В среднем срок службы рулевого наконечника рассчитывается в пределах 30-40 тыс. км автопробега. Но неровные дороги, скорость, с которой обычно перемещается автомобиль, ваш собственный стиль вождения и состояние других систем автомобиля – это те факторы, которые так или иначе приводят к тому, что настает износ рулевого наконечника.

Поскольку мы не знаем, когда именно выйдет из строя эта деталь, «следить» за ней необходимо регулярно. Имеется в виду, что каждый раз, садясь за руль своего автомобиля, вы должны очень внимательно прислушиваться и присматриваться к тому, как машина ведет себя во время движения, как отзывается на повороты руля и т.д.

newРемонт УАЗ в Москве — тюнинг, диагностика, запчасти, обслуживание модификаций УАЗа — Патриот, Хантер, УАЗ-31514, 3741, 2206 и «Соболь»

Данную статью Уазмастер посвящает проблеме выбора рулевых наконечников на Российский внедорожник УАЗ Патриот. Рулевой наконечник является неотъемлемой частью рулевого управления и отвечает в конечном итоге за передачу усилия от поворота руля на колеса. В сложной цепи рулевого механизма рулевой наконечник обеспечивает связь между тягой и поворотным кулаком.

Рулевой наконечник — это узел рулевого управления в транспортном средстве, который обеспечивает поворот колес на необходимый угол. Основным элементом данного узла является шаровое соединение. Одна сторона рулевого наконечника крепится к рулевой тяге, а другая прикреплена к поворотному кулаку. На износ узла влияют внешние факторы такие как влага, грязь, неровности дорожного покрытия.

Расположение рулевых наконечников показано на схеме ниже. Латинская буква R означает правый наконечник, а L соответственно левый. Отличие левого и правого наконечника состоит в направлении резьбы. На внедорожнике УАЗ Патриот рулевые наконечники устанавливаются по формуле 3+1, три с правой резьбой и один с левой, а на УАЗ 3909 (буханка) все наконечники имеют правую резьбу.

Рулевые наконечники на УАЗ Патриот делятся на обслуживаемые и не обслуживаемые. Пример обслуживаемого наконечника. Конструкция разборная, позволяет заменить изношенные детали, убрать появившийся в ходе эксплуатации люфт рулевого пальца, заполнить смазкой рулевой наконечник при необходимости с помощью встроенной масленки.

При обслуживании наконечника приходится снимать рулевую тягу и сошку и по этой причине Уазмастер рекомендует вместо обслуживания произвести замену узла.

Разрез наконечника выглядит следующим образом:

Стрелки указывают место прилегания сферы пальца к сухарю.

Чем плотнее прилегание, тем лучше функционирует узел, обеспечивая одинаковое усилие, при различных углах поворота. Чем выше прилегание, тем больше площадь прикасания в паре трения и меньше износ деталей.

Основной недостаток обслуживаемого наконечника в том, что его, собственно, нужно обслуживать. Найти обслуживаемый наконечник на других автомобилях в наше время практический не является возможным. В некотором смысле такое решение стало архаизмом.

Пытливые умы технически подкованных владельцев УАЗ Патриот нашли интересное решение с заменой штатного наконечника на рулевой наконечник от автомобиля «Газель». Данный наконечник визуально массивнее, крепче и при замене нужно менять только палец. Один из продвинутых владельцев УАЗ подробно показал процедуру самостоятельной замены этих наконечников. На фотографии ниже продемонстрирован результат замены.

В руках находится старый – штатный наконечник.

Данная замена стала актуальной по причине износа посадочного места в сошке. Штатный наконечник в ней попросту болтался и держался на гайке. Результат виден на фото.

Основной минус этой процедуры в необходимости растачивать посадочное место. Сошка становится слабее и в гаражных условиях сложно выполнять развертку. В Уазмастер эта процедура типовая и выполняется профессионалами.

В настоящее время существует множество фирм, которые выпускают необслуживаемые рулевые

• «MetalPart» (обслуживаемый)
• «redBTR» (необслуживаемый)
• «АДС» стандарт (обслуживаемый)
• «АДС» эксперт (необслуживаемый, усиленный)
• «КЕДР» (не обслуживаемый)
• «ОАО УАЗ» оригинал (необслуживаемый)
• «РИФ» (необслуживаемый, усиленный)

Выбор, как мы видим более, чем богат. Эти наконечники, в основном, не нуждаются в обслуживании, которое многим владельцам набило оскомину. Наша практика показала достаточную надежность неразборных рулевых наконечников от компаний ОАО УАЗ, АДС и РИФ. Узлы служат долго и качественно. Следует также заметить, что в случае с УАЗ Патриот каждый случай является уникальным и имеет свои нюансы.

Специалисты Уазмастер помогут разобраться в ситуации и подобрать индивидуальное решение.

Последовательность выполнения замены наконечников рулевых тяг

Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.

Замена наконечников осуществляется следующим образом:

• необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
• место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
• удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
• выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
• к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
• перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
• новый наконечник устанавливается в обратной последовательности;
• после замены детали устанавливаем колесо на место и убираем домкрат;
• аналогично меняется наконечник рулевой тяги с противоположной стороны.

Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать.

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
Снимаем колесо. Для этого откручиваем крепежные болты.
Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.

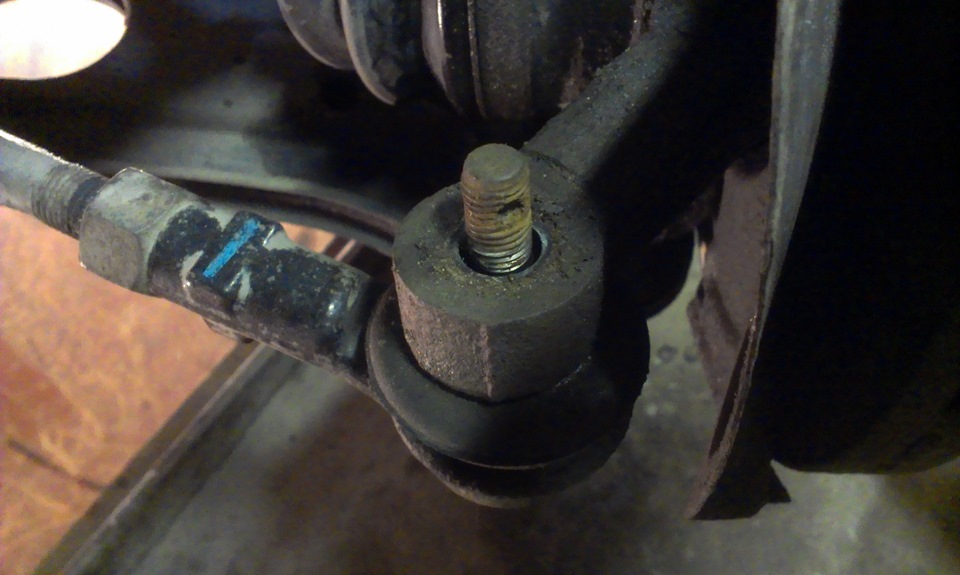

Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Как выбрать новую деталь

При подборе рулевого наконечника не нужно учитывать множество характеристик, как это было бы при подборе, скажем, деталей стартера. Искать можно следующим образом:

• По VIN-коду. В этом случае автолюбитель гарантированно найдет подходящую оригинальную запчасть. Поиск по коду транспортного средства может быть затруднен тем, что существующие электронные системы автоматически «подтягивают» ближайшие к оригиналу аналоги. Как же в них разобраться?
• По коду запчасти. Как раз тот вариант, когда у вас множество кодов и вы не можете определиться с тем, что лучше выбрать. Здесь нужно учитывать и то, кем была произведена запчасть. О производителях мы поговорим позже. Стоит лишь помнить о том, что сегодня благодаря доступу к сети и наличию множества неплохих электронных магазинов можно проверить каждый код и получить максимум информации о каждой запчасти;
• По данным автомобиля. Еще один вариант, предусматривающий использование электронных каталогов. Хоть автолюбитель всегда может обратиться в официальный магазин, искать запчасть в сети проще. Нужно указать марку, модель автомобиля, кузов и год выпуска. Система автоматически подберет оригинал и ближайшие аналоги.

Автолюбитель по ходу поиска отметит, что подобрать наконечник любым из трех способов очень легко. Проблема в другом – оригинал или неоригинал? Давайте разберемся.

Типы и конструкция пальцев рулевых тяг

Пальцы можно разделить на типы по назначению и месту установки, а также по некоторым конструктивным особенностям.

По назначению и месту установки пальцы бывают:

• Пальцы рулевых тяг — соединяют детали рулевой трапеции (продольные, поперечные тяги и рычаги поворотных кулаков);
• Палец сошки рулевого механизма — соединяет сошку рулевого механизма и продольную тягу/рычаг сошки.

В рулевом приводе используется от 4 до 6 шаровых шарниров, один из которых соединяет сошку рулевого механизма с продольной рулевой тягой (в автомобилях с рулевой рейкой эта деталь отсутствует), а остальные — рулевые тяги, рычаги поворотных кулаков (поворотные рычаги) и маятниковые рычаги (если они присутствуют в приводе). Шаровые шарниры и используемые в них пальцы могут быть взаимозаменяемыми, либо выполняться под установку в определенном шарнире. Например, в автомобилях могут использоваться отдельные пальцы для шарнира сошки и продольной тяги, шарниров соединения поперечной тяги с поворотным рычагом, и т.д.

Типичная конструкция шарового шарнира рулевых тяг легковых автомобилей

Независимо от типа и назначения, пальцы рулевых тяг имеют принципиально одинаковую конструкцию. Это стальная точеная деталь, которая условно делится на три части:

• Шаровая головка — наконечник в виде сферы или полусферы с «воротником»;
• Тело пальца — средняя часть, выполненная на конус для соединения с другой тягой;
• Резьба — наконечник с резьбой для фиксации шарнира.

Палец является частью шарового шарнира, который выполнен в виде самостоятельной детали — наконечника (или головки) рулевой тяги. Наконечник играет роль корпуса шарнира, внутри которого располагается палец. Внутри цилиндрического или конического стакана наконечника устанавливается вкладыш, он охватывает сферическую головку пальца, обеспечивая его отклонение во всех плоскостях (в пределах 15-25 градусов). Вкладыши могут быть цельнолитыми пластиковыми (тефлоновые или из иных износоустойчивых полимеров, используются на легковых автомобилях) или разборными металлическими (состоят из двух половин, используются на грузовых автомобилях). Разборные вкладыши могут быть вертикальными — охватывать головку по бокам, и горизонтальными — один вкладыш располагается под сферической головкой пальца, второй вкладыш выполнен в виде кольца и располагается над головкой.

Снизу стакан закрыт съемной или несъемной крышкой, между крышкой и вкладышем устанавливается пружина, обеспечивающая надежный контакт вкладыша и сферической головки пальца. Сверху корпус шарнира закрыт защитным колпачком (пыльником). На выступающую коническую часть пальца надевается ответная часть тяги, сошки или рычага, крепление осуществляется гайкой. Для надежного монтажа обычно используются прорезные (корончатые) гайки, фиксируемые с помощью шплинта (в этом случае в резьбовой части пальца предусмотрено поперечное отверстие).

Описанную конструкцию имеют все шаровые шарниры рулевых тяг, отличия заключаются лишь в незначительных деталях (типы гаек, конфигурация пальцев и их расположения, конструкция вкладышей, типы пружин и т.д.) и размерах.

Замена рулевых наконечников

Она не составляет особого труда: всю необходимую информацию по выполнению этой операции для конкретной марки машины можно отыскать в видео в интернете. Из инструментов будет нужен специальный съемник, который можно попросить на время у знакомого автослесаря. Единственный нюанс – необходимость установки схождения колес. Тут уж придется обратиться в техцентр.

За поворот передних колес автомобиля отвечает рейка либо редукторный механизм. Агрегат одновременно передает усилие обоим поворотным кулакам посредством тяг с шарнирами на концах. Эти 2 детали являются слабым звеном системы управления – срок службы составляет 20–80 тыс. км в зависимости от марки машины и условий эксплуатации. Автолюбителям стоит научиться вовремя различать признаки неисправности рулевых наконечников, поскольку их техническое состояние напрямую связано с безопасностью пассажиров.

Как снять рулевые наконечники Нива Шевроле.

Во-первых, появится сильный люфт руля. Это проявляется из-за сильного износа шарниров. В данном случае некоторые предпочитают не менять деталь целиком, а произвести запрессовку новых шарниров.

Вторым признаком является затрудненное вращение руля, в некоторых случаях возможно нарушение схождения колес и автомобиль будет вести в сторону. При сильном повороте руля можно услышать скрип, свидетельствующий об отсутствии смазки в изделии.

Причиной выхода деталей из строя может быть, как слишком агрессивный стиль езды, плохое состояние дорог, так и заводской брак. В любом случае эксплуатировать такой автомобиль не безопасно и требуется произвести замену неисправных деталей.

Чтобы снять наконечники, или как их еще называют боковые тяги, необходимо выполнить несколько простых действий:

1. Устанавливаем автомобиль на ровную поверхность и приподнимаем необходимую сторону при помощи домкрата.
2. Если необходимо снять левую тягу, выворачиваем руль до упора вправо. Если нужно заменить тягу на противоположной стороне – до упора влево.
3. Снимаем колесо.
4. Вынимаем шплинт и откручиваем гайку, крепящую наконечник к рычагу поворотного кулака.
5. При помощи специального съемника отсоединяем шаровую. Если съемника под рукой нет, можно использовать монтировку в качестве рычага. Нужно установить ее между тягой и поворотным кулаком, затем молотком наносить по ней удары.
6. Чтобы отсоединить палец наконечника можно так же использовать молоток в качестве подручного средства, нанося удары по рычагу вблизи шарнирного соединения.
7. Достаем палец шаровой из рычага поворотного кулака.

Какому пыльнику рулевого наконечника отдать предпочтение

Для произведения осмотра стоит загнать свой автомобиль на эстакаду или же смотровую яму. Вполне можно обойтись и использованием домкрата, если доступа к смотровой яме нет. Последовательность действий такая:

1. Тряпкой очистите детали от грязи;
2. Осмотрите места крепления;
3. Внимательно осмотрите пыльник рулевого наконечника. Покрытый трещинами пыьник однозначно нужна менять;
4. Попросите помощника прокрутить рулевое колесо и наблюдайте работу наконечника. Если он переместился по длине оси пальца на расстояние большее чем 1,5 миллиметра, то можно говорить о наличии люфта.

Если рулевой наконечник имеет люфт, то его нужно заменить как можно скорее. Пыльники являются расходными материалами, так что при наличии малейших повреждений их можно смело менять на новые.

Отметим также, что первичную диагностику можно проводить не только на приподнятом автомобиле, но и при снятых или вывешенных колесах. Это справедливо для проверки шаровых опор, стабилизатора и подшипников. Однако для получения полной картины все равно стоит внимательно осмотреть днище авто и элементов рулевого управления в частности.

Отдельный вопрос: как же выбрать пыльник наконечника? Если уточнить совместимость пыльника со своим автомобилем, что, опять же, проще всего пользуясь возможности всемирной паутины, то остается лишь выбрать материал изделия и отдать предпочтение конкретному производителю. О материалах стоит знать следующее:

• Резина дешевый и износостойкий материал. Сегодня с ней научились работать практически все производители. Вы можете взять недорогой отечественный пыльник и с ним отъездить около 40 тысяч километров (иногда выходит и больше). Резина имеет тенденцию к затвердеванию на морозе и плохо показывает в себя в северных широтах – начинает трескаться, что отрицательно сказывается на эксплуатации наконечника рулевой тяги;
• Полиуретан жестче и долговечнее резины. Далеко не на все автомобили поставляются полиуретановые втулки и пыльники. Если у вас относительно новый зарубежный автомобиль, то производством полиуретановых пыльников наконечников и ШРУСов точно занимается несколько европейских компаний.

Пыльник рулевого наконечника можно найти в каталогах практически всех производителей комплектующих рулевой системы, но есть одна загвоздка: отдельно пыльник продается редко – только в комплекте с наконечником. Сложнее всего найти отдельно пыльники Lemforder, а проще всего – Febi и Mobis.

Процедура замены отдельных элементов рулевого управления не представляет собой ничего сложного и занимает в среднем 20 минут. Эту же работу можно доверить мастеру, который наверняка справится еще быстрее. Однако если вы решились заменить наконечник самостоятельно, то придерживайтесь следующего алгоритма:

1. Поднимите автомобиль или оставьте его над смотровой ямой;
2. Открутите болты, соединяющие колеса с подвеской автомобиля;
3. Ослабьте гайку штыря (пальца), при этом оставив его на резьбе;
4. Наденьте съемник, с которым будет проще выдавить палец;
5. Избавьтесь от гайки и выньте палец;
6. Снимите контргайку, находящуюся на рулевой тяге авто;
7. Снимите наконечник;
8. Остается отметить место расположения имеющейся рулевой тяги, подсчитать кол-во оборотов, которые делает корпус старого наконечника.

Теперь нужно установить новый рулевой наконечник. После установки новой запчасти управление автомобилем станет надежнее, проще и намного безопаснее. После замены категорически рекомендуется пройти процедуру сход-развала на ближайшей станции – специалисты единогласно согласились с тем, что эта процедура после замены является обязательной.

Читать далее: Краткий обзор babyliss 2736e || Краткий обзор babyliss 2736e

Реставрация элементов рулевого механизма не рекомендуется. Дело в том, что автолюбителю будет сложно проконтролировать соблюдение заводских параметров и трезво оценить стоимость реставрации. Проще купить новые запчасти и самостоятельно их установить. Замену пыльников также легко произвести самому без помощи мастера.

Особенности конструкции рулевого наконечника

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции – с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости – иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости – так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник – надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень – тяга погнулась. Собственно, коррозия и деформация – это и все возможные неисправности рулевых тяг.

Однако погнутые тяги становятся причиной других неприятностей – нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора – водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников – “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка – чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник – враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Испытание пыльников

Было решено также расширить методику испытаний путем проверки снятых резиновых пыльников рулевых наконечников на морозоустойчивость: чехлы оставляли на сутки при температуре –50 °C, а затем проводилась проверка на потерю эластичности — имитация выносливости в условиях суровой зимы, в которых автомобили в России оказываются достаточно регулярно.

Как бы качественно ни были изготовлены шаровый палец и его обойма, они очень быстро выйдут из строя при попадании на поверхность трения песка, грязи и соли, что гарантированно произойдет при разрыве защитного резинового чехла рулевого наконечника.

Резиновый пыльник практически у всех образцов крепится за счет двух металлических колец-хомутов в предназначенных для этого проточках корпуса. Только у наконечника CTR резиновый пыльник — несъемный: он завулканизирован вместе с металлическим корпусом.

При снятии пыльника с рулевого наконечника марки Zommer мы обнаружили занятный дефект: из-под шарового пальца вверх торчал кусок алюминиевой упаковки, в которую когда-то была помещена смазка. Она закладывается в корпус рулевого наконечника и предназначена для уменьшения трения шарового пальца с полимерным вкладышем. «Программируемое старение» или безразличие сборщика на производстве?

Результаты проверки эластичности после заморозки разочаровали: 80% пыльников треснули или рассыпались при попытке их сжать. Неповрежденными после сжатия остались только защитные резиновые чехлы рулевых наконечников СTR и Febest.

Получается, что те, кто рискнет проехаться на автомобиле в суровую зиму, практически гарантированно будут вынуждены менять рулевые наконечники. Признаемся, экономия на качестве пыльников — достаточно распространенный факт, причем настолько, что закрадываются подозрения в том, что это может быть сделано специально, для увеличения частоты реализации детали.
