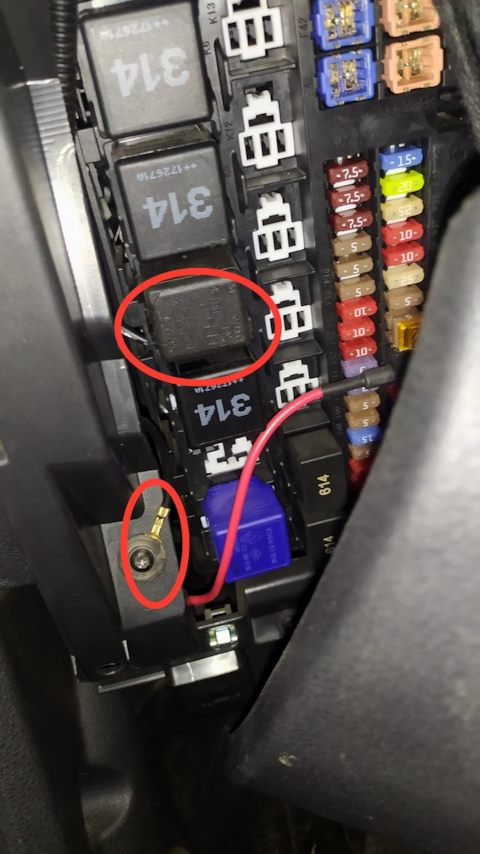

Вообще не понятно как и к чему в коробке предохранителей подключал два синих провода. Хоть бы описание с фото добавили.

Где можно заказать пазы для реле на знаешь случайно? Тоже хочу красиво сделать, по уму так сказать.

В автомагазине «колодка реле», спроси, мне такую предлагали, но у меня место пустое под реле было, поэтому колодку не взял.Колодка идёт с защёлкой — пристёгивается к другим колодкам.

Как вариант также можно для блока розетки фаркопа брать постоянный плюс?

Можно, но на фаркоп взял с аккумулятора через предохранитель, ещё не знал про этот угол.

Самому предстоит провести проводку для прицепа, поэтому вот ищу варианты. А как пускал проводку, через левый порог?

Да под пластиком порога, там коса из проводов идёт.

Спасибо за ответы, и за грамотный запись про подключениеИз всех записей на д2 только твоя запомнилось😀 Кстати сразу заказал только что китайский обжим которая у тебя, давно хотел такую но руки не доходили.

Пожалуйста, затем и пишу, чтобы ошибки исключить у читателей. Клемм бери побольше — потренироваться.

Действительно «по уму», но как определили, что не выдержит штатная проводка/предохранитель? Как-то рассчитывали?

Не расчитывал, так как сечение родных проводов не известно (волго-сигналы бывает из-за сечения тихо звучат), и в разных комплектациях, есть информация что сигналы управляются минусом (плюс постоянный), и чтобы не импровизировать по ходу установки решил действовать так. Разгрузив штатную проводку хуже не сделаешь, без реле наоборот нагружаешь излишне.

Предохранитель подобрал просто нагрузка сигналов 14А, ставим поболее, и все.

Я про тож. Сделают так, что при первом сигнале все сгорит.

Тоже хочу, но сам не поставлю. А в сервисе хз как поставят. Вот если б без реле всяких и тд, а просто коннектор и все, то тогда нет проблем, а так не.

Другие так и делают, меняют только сигналы, все остальное остаётся штатное.

Сигнальное устройство находится спереди, справа от радиатора. Родной сигнал на Лада Веста может не понравиться новоиспеченному автовладельцу.

Заменить деталь не сложно. Главное подобрать подходящую модель. На Ладе Веста установлены дудки-улитки. Установка не совсем простая и придётся повозиться, но целеустремлённый молодой водитель справится с этой работой!

Мощный, громкий звон появляется из-за давления на барабанные перепонки устройства. В двухтональных улитках находится реле. Такие версии клаксона позволяют выбрать мелодию.

Как это работает

Прежде чем искать причины и находить способы выхода из сложившейся ситуации, не лишним будет понять принцип работы и устройства сигнала.

Конструктивно клаксон включает в себя достаточно обширный перечень элементов, среди которых можно выделить:

Как правильно пристегнуть детское кресло в автомобиле: забота о безопасности

Рубрика: Инструкции

якорь;
стержень;
сердечник;
вольфрамовые контакты;
корпус;
конденсатор;
реле;
кнопка активации;
резонансный диск;
мембрана;
контактные реле и пр.

Когда водитель нажимает на специальную кнопку, ток идет через обмотку, тем самым намагничивается сердечник и подтягивается якорь. Вместе с якорем смещается стержень, прогибающий мембрану.

За счет специальной гайки размыкается контактная группа и происходит разрыв электроцепи. Далее ряд элементов клаксона возвращаются в свое исходное положение. Параллельно вновь замыкает контакты, и ток поступает на обмотку. Размыкание происходит в тот момент, когда водитель жмет на кнопку.

Для самого водителя все происходит куда проще. Он лишь нажимает на кнопку, и машина издает громкий характерный сигнал.

Подобные системы, имеющие разные сигналы, но идентичный принцип работы, используется:

на Ниве;
на Газели;
автомобилях ВАЗ 2110;
ВАЗ 2107;
ВАЗ 2114;
Рено Логан;
Рено Сандеро;
Лада Приора;
Дэу Ланос;
Лада Калина;
Шевроле Лачетти;
Шкода Фабия и пр.

Если звуковой сигнал неожиданно перестал работать, либо показывает явные признаки неисправностей, следует незамедлительно принимать меры.

Автомобилисту следует знать, какие бывают признаки неполадок и основные причины отказа клаксона издавать предупредительные звуковые сигналы.

Как подключить сигнал Волги

Штатные звуковые сигналы автомобилей LADA потребляют не более 5А, а клаксоны Волги по 7А каждый. В связи с этим для их подключение необходимо использовать 4-х контактное реле. Схема подключения сигнала Волги универсальная для всех автомобилей:

Перед началом работ рекомендуется отключить минусовую клемму с аккумулятора. Все провода укладываем в гофру. Реле размещаем в защищенном от влаги и грязи месте. Весь процесс также показан на видео:

Про гарантию. В случае самостоятельно доработки автомобиля в части электрики есть вероятность в отказе от гарантийного обслуживания автомобиля. Поэтому установку сигналов от Волги следует выполнять в сервисном центре, где будут готовы после подключения предоставить документ, подтверждающий качество работы. Также можно обратиться с такой доработкой к официальному дилеру.

А вас устраивает работа штатного звукового сигнала на модели LADA? Готовы ли вы устанавливать клаксон от Волги? Напомним, ранее мы рассматривали другие способы, которые позволяют сделать эксплуатацию автомобиля более комфортной. Например, установка кронштейна крышки бензобака или как сделать выкидной ключ зажигания.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Почта РФ получит более 1000 автомобилей Lada Largus

Самая простая установка руля с подогревом Lada Vesta и Lada XRAY

ТО-3 Лада Веста или почему плановое обслуживание дорогое

Проверка эффективности охлаждаемого вещевого ящика Лада Веста и XRAY

Как заменить звуковой сигнал на Ладе Гранта?

Работоспособность ключевых узлов и механизмов в Вашем автомобиле – основа его безопасной эксплуатации. К таким важным устройствам, установленным на борт отечественных транспортных средств, относится звуковой сигнал.

Волжский автопром, выпуская новые модели своих автомобилей, оснащает их стандартными сигнальными устройствами типа 20.3721. Подобные сигналы также устанавливаются и на Ладу Гранту. Но в связи с низким качеством его звучания, частой поломкой (особенно после попадания влаги) многие автолюбители стремятся установить более качественный и «мелодичный» сигнал на Гранту.

Как альтернатива особой популярностью пользуются волговские сигналы на Гранту, проверенные временем и опытом многих водителей. Сигнал с Волги действительно звучит громче и более надежен в эксплуатации, но замена штатного сигнала на волговский требует от водителя некоторых знаний обустройства электрооборудования. При соблюдении правил монтажа электропроводки установка сигналов от Волги на Гранту будет произведена быстро и максимально правильно.

Замена сигнала на Гранте – от простого к сложному

Причин, по которым не работает сигнал на Гранте, может быть великое множество:

— обрыв в токонесущем жгуте проводов сигнала;— плохой контакт с «массой» автомобиля;— неисправность самого сигнала или его нестабильная работа;— поломка кнопки включения сигнала.

Выяснить, почему пропал сигнал на Гранте, каждый автолюбитель сможет самостоятельно. Для этого нужна лишь внимательность и правильная последовательность действий.

Несмотря на простоту выполнения монтажа сигнальных устройств, у многих автолюбителей возникает резонный вопрос — как поставить сигналы на Гранту и при этом не повредить электрооборудование автомобиля?

Все очень просто. Чтобы заменить неисправный либо плохо работающий сигнал на Ладе Гранта, прежде всего, потребуется отсоединить клемму «минус» от источника питания. Хоть и говорят, что замена звукового сигнала на Гранте без снятия бампера возможна, но во избежание повреждения сам бампер лучше снять.

Далее необходимо получить доступ к левой стойке крепления радиатора, ведь именно на ней штатно устанавливается сигнал на Гранту. Усилием руки сжимаем фиксатор разъема контактов сигнала и отсоединяем питающие провода.

С помощью торцовой головки на «13» отвинчиваем гайку крепления сигнала и снимаем сам звуковой сигнал. Установка сигналов на Гранту производится в порядке, противоположном снятию. Чаще всего автолюбители устанавливают клаксоны с автомобиля Волги.

Громкий звук, отменное качество и отсутствие характерного для сигнала Гранты хрипения зарекомендовали волговские сигналы как наилучшую альтернативу штатным устройствам. И по сути установка волговских сигналов на Гранту ничем не отличается от установки родного сигнала.

Сигнальная пара: особенности установки

При возникновении вопроса какой сигнал поставить на Гранту, исходить следует из опыта продвинутых автовладельцев. На форумах, посвященных автомобильной тематике, Вы встретите множество советов касательно выбора сигнала для Гранты.

Одни советуют ставить только волговские сигналы, другим по душе сигнальные устройства фирмы Hella, а третьих устраивает и штатный сигнал. Такие же разногласия и по поводу количества сигналов, но преимущественное большинство советует ставить двухтональный сигнал.

Монтаж двухтонального сигнала на Гранту производится в том же порядке, как и установка штатного сигнала. К плюсовому проводу подсоединяются два провода, которые будут питать оба сигнала, а в качестве массы прекрасно работает крепление

При этом крайне важно обеспечить надежный контакт на клеммах обоих сигналов и в месте соединения массы автомобиля и самого сигнала

Как починить неработающий звуковой сигнал

1. Приобретите необходимые инструменты. Чтобы починить сигнал на вашем автомобиле Вам потребуется следующее: -цифровой мультиметр или обычный мультиметр, защитные перчатки, быстросъемное соединение, руководство по ремонту вашего автомобиля, защитные очки, обжимные щипцы и плоскогубцы для зачистки проводов (можно заменить обычным ножом), ну и естественно запасные провода.

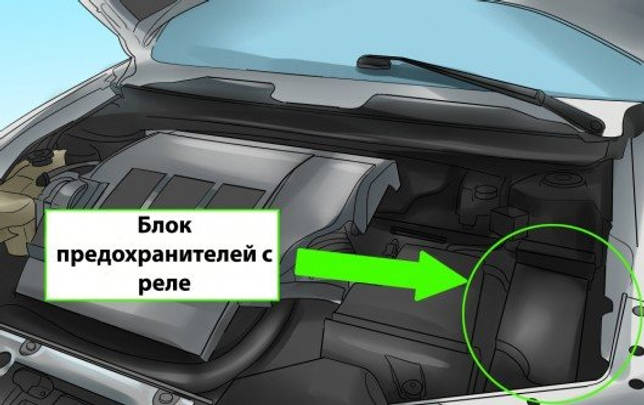

2. Найдите блок предохранителей. Прежде всего необходимо проверить, не вышел ли из стоя предохранитель или само реле. Расположение предохранителей и их схему вы найдете в руководстве пользователя. Как правило, один блок предохранителей находится в приборной панели на стороне водителя и еще один установлен под капотом автомобиля.

Совет: -если руководства по автомобилю у вас под рукой нет, можно в онлайн-поиске вбить модель и год выпуска вашего автомобиля, а далее найти принципиальные схемы и руководства по починке сигнала в интернете. С большой долей вероятности, что вы там обнаружите искомое.

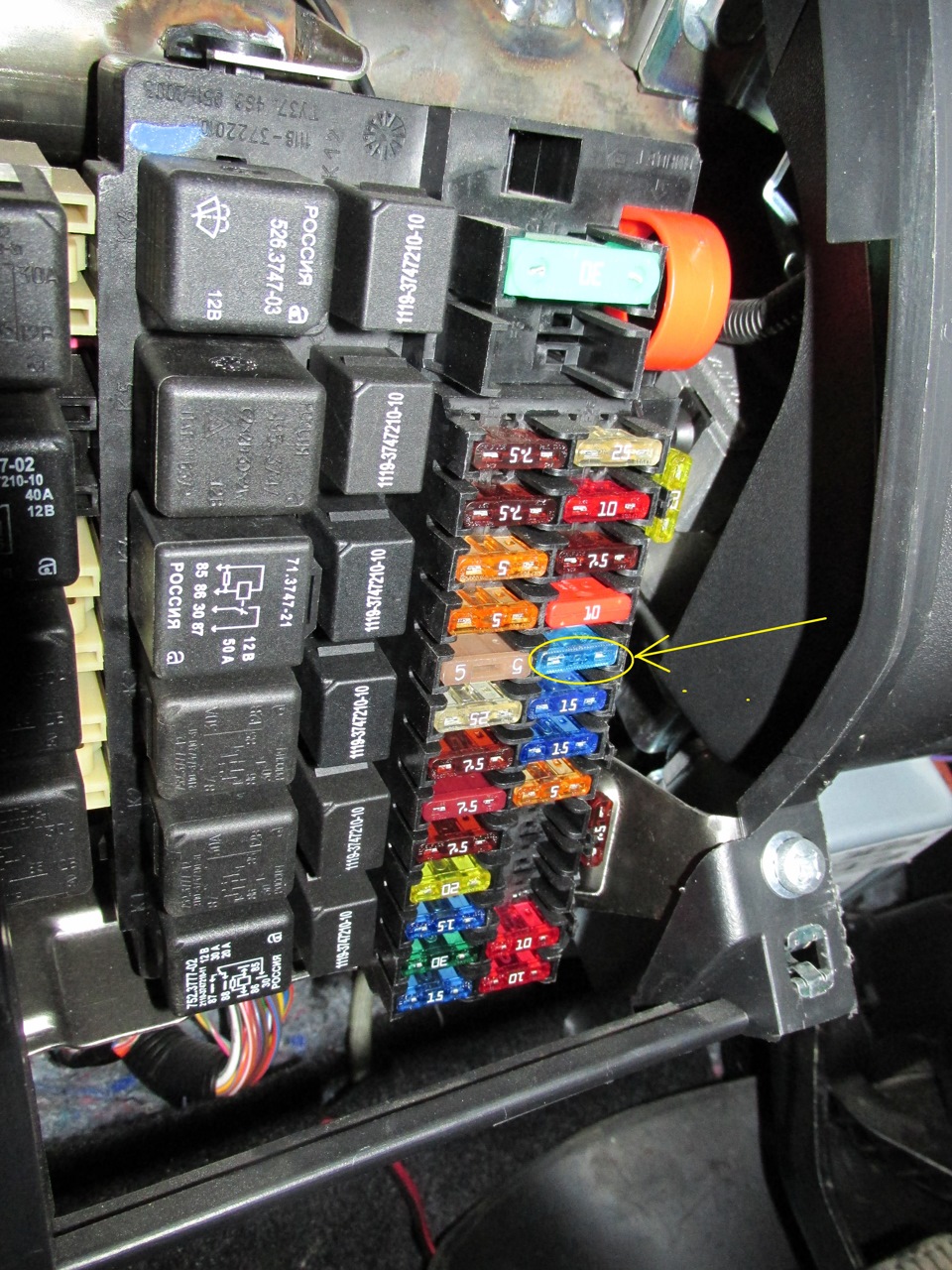

3. Поиски правильного предохранителя. Изучите диаграмму на задней панели блока предохранителей и найдите номер предохранителя, который соответствует схеме звукового сигнала.

Совет: -эта информация продублирована в руководстве к вашему автомобилю, в нем вы сможете посмотреть и найти схему для каждого из блоков предохранителей.

4. Извлеките предохранитель. После того, как вы идентифицировали предохранитель в интересующей вас цепи, вытащите его специальными пластиковыми плоскогубцами, которые вы обнаружите в блоке предохранителей. Если они отсутствуют на своем законном месте, то призовите себе на помощь вашу смекалку. Но будьте очень осторожны, не сломайте пожалуйста разъемы.

5. Проверьте предохранитель. Для того чтобы выявить поломку, действительно ли дело в предохранителе, Вам нужно будет проверить таковой на работоспособность, возможно он просто перегорел. Сделать это можно двумя путями, например, если у U-образного провода внутри виден разрыв, то сам предохранитель нужно заменить, он естественно сгорел. Если проводок внутри его цел, это еще не является гарантией того, что с предохранителем все в порядке. Таким образом мы переходим с вами ко второй стадии проверки.

6. Проверьте предохранитель с помощью мультиметра. Протестируйте предохранитель с помощью мультиметра.

При использовании цифрового мультиметра необходимо, при помощи ручки настройки прибора выбирать позицию измерения минимального значения сопротивления со звуковым сигналом (если ваш мультиметр имеет такую настройку).

При измерении аналоговым (стрелочным) тестером необходимо, выбрать начальную позицию измерения минимального значения сопротивления в Омах. Затем нужно откалибровать прибор замкнув щупы между собой а далее при помощи ручки настройки, отвести стрелку на нулевую позицию, то есть поставить ее на ноль.

Прижимаем щупы к контактам предохранителя. На исправном предохранителе тестер должен показать ноль Ом. И наоборот, если стрелка или показатели цифрового мультиметра не изменяются, сопротивление чрезмерно высокое, значит предохранитель перегорел.

7. Установите новый предохранитель. Если предохранитель вышел из строя, то установите новый того же номинала по силе тока (10, 20, 25, 30 Ампер и т.д.). Для этого необходимо вставить новый предохранитель просто обратно в соответствующий слот.

Примечание: -Имейте в виду, что предохранители беспричинно не перегорают, они выходят из строя в момент и для того, чтобы защитить саму цепь от чрезмерного тока. Последите какой-то момент за вновь установленным предохранителем. Если он снова перегорит, то нужно будет проверить цепь на наличие в ней неисправностей.

8. Найдите блок реле. Если предохранитель в порядке, следующая часть проверки к которой мы переходим, относится к реле звукового сигнала. Расположение этого реле также можно найти в руководстве пользователя. Как правило, реле установлены в блоке предохранителей под капотом.

9. Проверьте реле. Самый простой и одновременно эффективный способ проверить правильность работы реле, взять и поменять местами реле звукового сигнала с другим идентичным реле в автомобиле. Как правило, «релюшки» такой же конструкции могут использоваться и на паре других схем, что при необходимости позволяет заменить их в машине. Если после замены реле клаксон (звуковой сигнал) заработал, можно констатировать тот факт, что проблема заключалась именно в реле и его следует просто заменить.

Звуковой сигнал ГАЗ (Волговские ОРИГИНАЛЬНЫЕ)

Штатные звуковые сигналы достаточно тихие и порой не хватает их мощности для того, чтобы Вас заметили. Поэтому вместо своих штатных сигналов многие автолюбители устанавливают «Волговские» звуковые сигналы, которые «звучат» на порядок сильнее своих «собратьев» с других автомобилей.

Комплектность: пара (тон низкий, тон высокий).
