Виды и принцип действия адсорбера

Адсорбирующий элемент В зависимости от используемого вещества различают несколько видов адсорберов:

с неподвижным зернистым адсорбентом средних фракций;
с мобильным зернистым адсорбентом средних фракций;
с мелкозернистым адсорбентом, в котором нижний слой пребывает в состоянии кипения.

Наиболее популярен первый тип систем, в которых в качестве поглощающего компонента используется активированный уголь. Адсорбер имеет три выхода для подключения трубопроводов. Первый предназначен для поступления паров бензина, второй соединен с электромагнитным клапаном, а третий с воздушным фильтром, что обеспечивает перепад давления, необходимый для продувки.

Как работает EVAP:

Автомобиль находится в состоянии покоя, двигатель выключен.
В топливном баке происходит естественное выделение паров бензина, которые поднимаются в верхнюю точку и скапливаются у горловины.
В этой зоне бака располагается сепаратор, который отделяет жидкую составляющую, что оседает в виде конденсата и отводится специальными трубками назад в бензобак.
Остатки паров, которые не осели в форме конденсата, проходят через паропровод, попадая в адсорбирующий элемент. Они постепенно аккумулируются на поверхности адсорбента.
Водитель запускает двигатель и при достижении заданной частоты вращения коленчатого вала начинает работать электромагнитный клапан продувки адсорбера. Когда машина на холостом ходу, клапан не срабатывает.
Через вентиляционный клапан в адсорбирующий элемент за счет перепада давления поступает воздух (между впускным коллектором и атмосферой), и выполняется продувка.
Воздух и пары бензина из адсорбера подаются в камеру сгорания двигателя.

Снятие глушителя

Автомобиль установите на плоской, твердой поверхности.
Коробку передач переведите в положение «парковка» и полностью вытяните ручной тормоз.
Чтобы автомобиль не укатился, установите упоры под задние колеса.
Поднимите домкратом перед машины и установите козлы с каждой стороны.
Опустите домкрат равно настолько, чтобы автомобиль встал на козлы.
Залезьте под машину и найдите глушитель.
Нанесите проникающую смазку на зажимы и болты, которые будет заменены. Зажима два – один спереди, другой сзади глушителя. Смазка начинает действовать не сразу, поэтому подождите несколько минут.
Отделите глушитель от выхлопной трубы. Режущим инструментом отрежьте выхлопную трубу сзади и спереди глушителя.
Снимите глушитель.

как определить пропускает ли прокладка коллектора

В этой статье обсудим симптомы, когда прогорела прокладка выпускного коллектора. Для выпускного устройства прокладка является одной из основных частей, от которой будет зависеть вся правильность и четкость работы системы выхлопа. При несвоевременной замене уплотнителя коллектора, условия безопасности эксплуатации автомобиля сильно снижаются. Вообще коллектор это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства.

Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов. Этот элемент крепится непосредственно к голове ( головке блока цилиндров ) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора – недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата. Симптомы, что прогорела прокладка выпускного коллектора можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки.

При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали. В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалнную поверхность капель воды, что приводит к зарождению в нем трещин.

Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках. Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным. Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.

Проделываем следующие процедуры: 1. Открываем капот автомобиля; 2. Демонтируем воздухозаборник.

Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор; 3. Извлекаем термоэкран. Им прикрыт коллектор; 4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор; 5.

Откручиваем парочку болтов от выхлопной трубы; 6. Снимаем коллектор; 7. На головке блока цилиндров должна быть старая прокладка или остатки от нее; 8. Зачищаем все пространство под новую прокладку; 9. Чистим все до блеска; 10. На область после очистки наносим смазку на графитовой основе; 11.

Теперь ставим новую прокладку; 12. Собираем все в обратной последовательности. 1. Давление на турбине начинает снижаться; 2. При езде на высоких оборотах и нагрузке 3.

При езде на трассе чувствуется повышенный расход топлива; 4. Может. Как можно видеть симптомы могут значительно влиять на ездовые характеристики автомобиля. Поэтому не следует затягивать с заменой прогоревшей прокладки. В данной статье мы обсудили основные симптомы, что прогорела прокладка выпускного коллектора. Ко всем симптомам, описанным в статье, хочется приписать слово может, так как они могут и не проявляться, а могут выявляться и немного по-другому.

Источник : https://autoflit.ru.

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Рекомендуем: Как своими руками заменить масло в МКПП на Митсубиси Лансер 9?

Этап работ

Ваши действия

Подтяжка креплений
Не редко ослабшие крепления коллекторов становились причиной попадания загрязнений, из-за чего нарушалась работоспособность системы выхлопа. Если же подтяжка не дала никакого результата, тогда точно прогорела прокладка или же поврежден сам коллектор, что менее вероятно
Демонтаж воздушного фильтра
Если двигатель инжекторный, для снятия воздушного фильтра потребуется открутить четыре крепежных самореза крышки корпуса фильтра. Под крышкой располагается сам фильтр. Если возникают сложности при поднятии крышки, отсоедините датчик массового расхода воздуха, достаньте фильтрующее устройство.
Если у вас под капотом стоит карбюратор, тогда фильтр с корпусом будет удерживаться на трех защелках. По центру металлической крышки имеется винт, откручивающийся зачастую вручную. Сняв ее, вы сможете поднять крышку. Под ней находится фильтр, извлекать который следует аккуратно

Обратите внимание на его состояние. Если фильтр уже достаточно долго работает, рекомендуется в процессе обратной сборки его заменить

Снятие карбюратора
Демонтаж карбюратора выполняется в следующей последовательности:Отсоедините от штуцера шланг подхода охлаждающей жидкости к пусковому устройству мотора

Для этого откручиваются хомуты;
Слейте обязательно охлаждающую жидкость в подготовленную емкость;
Рассоедините приемную трубу, которая идет от выпускного коллектора и кронштейна БЦ;
Отсоедините кронштейн троса привода дроссельной заслонки. Чтобы сделать это, нужно снять один конец пружины с тяги управления заслонкой, а потом снять всю пружинку. Теперь ослабьте затяжение гайки на кронштейне, что позволит извлечь трос из зацепления;
Отключите от штекера питания датчик ЭПХХ;
Отсоедините вакуумную трубку и пару шлангов от блока подогрева карбюратора;
Снимите шланг вентиляции картера двигателя;
Открутите четыре крепежные гайки, удерживающие карбюратор и впускной коллектор;
Снимите карбюратор аккуратно, не дергая. Его нужно постепенно снять со шпилек.

Демонтаж узла

Все демонтажные работы в обязательном порядке проводятся только на холодном двигателе. Чтобы было легко откручивать все крепежные элементы, вы можете предварительно, за несколько часов или даже за сутки до начала ремонта, обработать их с помощью WD40.

Эксплуатация выпускных коллекторов

Типичные неисправности выпускных коллекторов:

Повреждение прокладки между коллектором и блоком цилиндра. Для уплотнения узла соединения «блок цилиндров – выпускной коллектор» применяется прокладка, которая изготавливается из паронита, металла либо композитных материалов. Под действием давления и высоких температур со временем прокладка разрушается, что приводит к нарушению герметичности. Часть газов прорывается, напрямую в атмосферу, двигатель работает нестабильно.
Деформация фланца труб коллекторов. Температура выпускного коллектора может достигать 900 ºС. При нарушении температурных режимов коллектор подвергается деформации, которая может вызвать повреждения резьбовых соединений крепежа коллектора. Например, болты выпускного коллектора может просто «сорвать» (повредить резьбу). К таким последствиям приводит нарушение режима работы двигателя либо излишний тюнинг.
Физические повреждения, нарушение герметичности. Выпускной коллектор работает в агрессивной среде, поэтому со временем и пройденными километрами чугунные коллекторы лопаются, а трубчатые стальные — могут прогореть. Это негативно отражается на работе двигателя. Даже небольшая трещина в выпускном коллекторе вызывает нарушения работы выхлопной системы. В случае, если трещина незначительная, проблема какое-то время может себя не проявлять.Симптомами могу быть:
- ошибки блока управления двигателем;
- нестабильные обороты двигателя — плавные перепады 300-500 единиц;
- звук двигателя с ненастроенным зажиганием;
- в подобных случаях определяется сильно прогоревшая труба.
Засорение каналов выпускной системы. На стенках выпускных коллекторов образуется нагар и ржавчина. Подобные отложения могут привести к уменьшению просвета каналов и ухудшению характеристик двигателя.

Для того, чтобы избежать вышеперечисленных неисправностей, следует помнить, что выпускной коллектор — узел двигателя, который стоит осматривать при плановом техническом обслуживании чуть ли не в первую очередь.

Замена уплотнителя коллектора

Проделываем следующие процедуры:

1. Открываем капот автомобиля;
2. Демонтируем воздухозаборник. Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор;
3. Извлекаем термоэкран. Им прикрыт коллектор;
4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор;
5. Откручиваем парочку болтов от выхлопной трубы;
6. Снимаем коллектор;
7. На головке блока цилиндров должна быть старая прокладка или остатки от нее;
8. Зачищаем все пространство под новую прокладку;
9. Чистим все до блеска;
10. На область после очистки наносим смазку на графитовой основе;
11. Теперь ставим новую прокладку;
12. Собираем все в обратной последовательности.

Замена выпускного коллектора на Калине

Автомобиль Лада Калина, оснащенный инжекторным двигателем, нельзя назвать дорогим или сложным в плане обслуживания. Если возникают проблемы, например, с выпускным коллектором, то все можно решить и своими силами.

Выпускной трубопровод необходим для сбора и перенаправления выхлопных газов в специальную приемную трубку глушителя. Заменить выпускной коллектор Калина можно в домашних условиях.

Причины снятия и замены выпускного коллектора Лада Калина

Выпускной коллектор изготавливают из чугуна, который весьма устойчив к температурам. Однако, критическая температура – 800-900 градусов – может привести распределитель в непригодное состояние. Кроме того есть множество других факторов, которые негативно на него влияют. В этот список можно включить:

Механические повреждения;
Потеря герметичности на месте соединения с головкой БЦ (блока цилиндров);
Нерабочее состояние прокладки между головкой БЦ и коллектором ;
Из-за постоянного перегрева могут появиться трещины или коробления.

Важно! Прокладка выпускного коллектора создается из прессованного армированного асбеста и необходима для создания герметичного соединения между головкой БЦ и распределителем. Дело в том, что головку БЦ создают из алюминия, а коллектор изготовляется из чугуна

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения

Дело в том, что головку БЦ создают из алюминия, а коллектор изготовляется из чугуна. Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения.

Основная угроза для прокладки – постоянное воздействие высоких температур.

Есть ряд симптомов, которые подскажут вам, что необходимо заменить выпускной коллектор Лада Калина:

В любом режиме работы двигатель издает неприятный характерный звук;
Выхлопные газы попадают под капот или даже в салон вашего авто;
Двигатель теряет мощность из-за нестыковки головки БЦ и коллектора.

Необходимые инструменты и материалы

Список необходимого, в принципе, стандартный: штатный набор инструментов, удлинитель с различными головками, WD-40 или другая аналогичная смазка. Если вы знаете, что проблема в обрыве шпилек, то к вышеперечисленному списку прибавится экстрактор шпилек, метчики, дрель и сверла. Кроме того, под рукой должно находится ведро или тазик, возможно старая канистра.

Совет! За несколько дней до замены выпускного коллектора можно начать смазывать все крепления в системе. Можно смазывать несколько раз в день. Это значительно упростит задачу и сделает замену быстрой.

Демонтаж

Сложность в этом процессе только одна – труднодоступность некоторых креплений. Лучше всего проводить эту «операцию» в смотровой яме или на подъемнике. Разумеется, это не обязательно, но так куда удобнее.

Порядок выполнения работ:

Для начала необходимо снять минусовую клемму с аккумулятора или отключить выключатель массы.
Далее рекомендуется слить весь тосол в подготовленную заранее емкость.
Далее необходимо отключить трубки топливных магистралей. Если охлаждающая жидкость не слита, то на данном этапе она пойдет в цилиндры.
Теперь Вам предстоит найти датчики положения дроссельной заслонки и холостого хода, после чего снять с них провода.
Освобождаем от шлангов сперва вентиляцию картера, затем усилитель тормозов.
Снимаем впускной коллектор (ресивер) вместе с дроссельным узлом.
Затем снимаем топливную рампу (не разбирая) и провода с инжектора.
Осталось не так много. Теперь необходимо удалить теплоотражающий экран. Приемная труба глушителя откручивается от коллектора.
Снимаем выпускной коллектор калина 8 клапанов от шпилек головки БЦ, для этого откручиваем крепления показанные ниже на рисунке

Замена выпускного коллектора и прокладки

При демонтаже коллектора прокладка практически в любом случае разрушается. Поэтому стоит снять ее остатки с деталей. Замена прокладки выпускного коллектора калина – это несложный процесс. Не рекомендуется использовать герметики и другие сторонние вещества. Они могут в дальнейшем попасть в картер.

Замена самого коллектора элементарна – просто берем новую деталь и ставим ее по тому принципу, как она была присоединена. Сбор системы – это просто обратный порядок шагов, указанных в прошлом разделе.

Прострелы при заводке

Если в глушителе слышатся хлопки, это может свидетельствовать о самых разных неполадках — от забитого воздушного фильтра до неправильно настроенного карбюратора. Соответственно, и ремонт применяется разный:

Замена фильтра.
Настройка карбюратора — проверка уровня топлива в камере, целостности поплавка, чистка жиклеров.
Нормализация зажигания — «стрелять» может, если оно слишком позднее.
Регулировка теплового зазора клапанов ГБЦ.
Подтяжка или замена ремня ГРМ, зубчатого шкива, шлифовка клапанов.

Специалисты определяют причины и следствия путем проведения компьютерной диагностики, это наиболее быстрый способ понять, в какой детали авто заключается проблема.

Замена прогоревшей прокладки выпускного коллектора

Для начала откручиваем соединение штаны-резонатор, если там все открутилось — то это довольно хорошо, далее пробуем открутить штаны от коллектора, если не удается, то рекомендую открутить коллектора от головки блока циллиндров. Достаем эту всю конструкцию целиком.

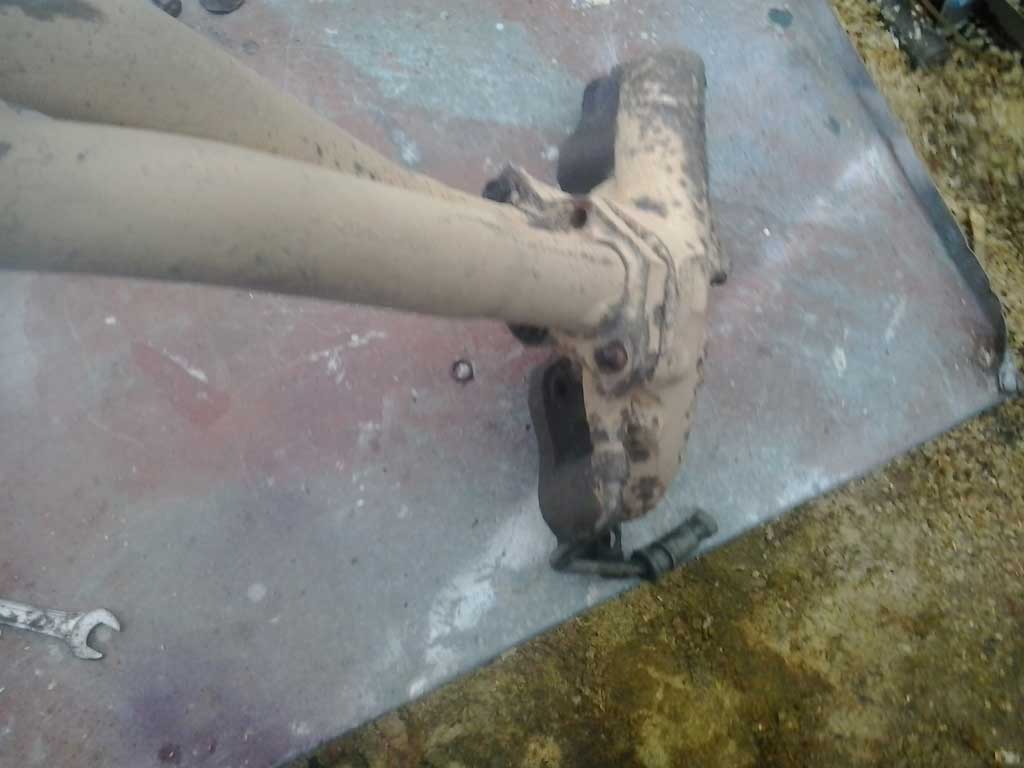

Достал выпускной коллектор вместе со штанами из под капота

Далее осматриваем гайки, если они бронзовые, то открутить соединение становится реальнее. Здесь необходимо пустить в ход все средства — ВД-40, тормозную жидкость, уксус и тп. Но не всегда они помагают, особенно когда вместо шпильки с бронзовой гайкой вкручен обычный болт, он отрывается в 80% из 100. Если вы не спешите, то хорошо пробрызгайте соединение и дайте время на откисание резьб. Можно также попробовать постучать, почистить и тп.

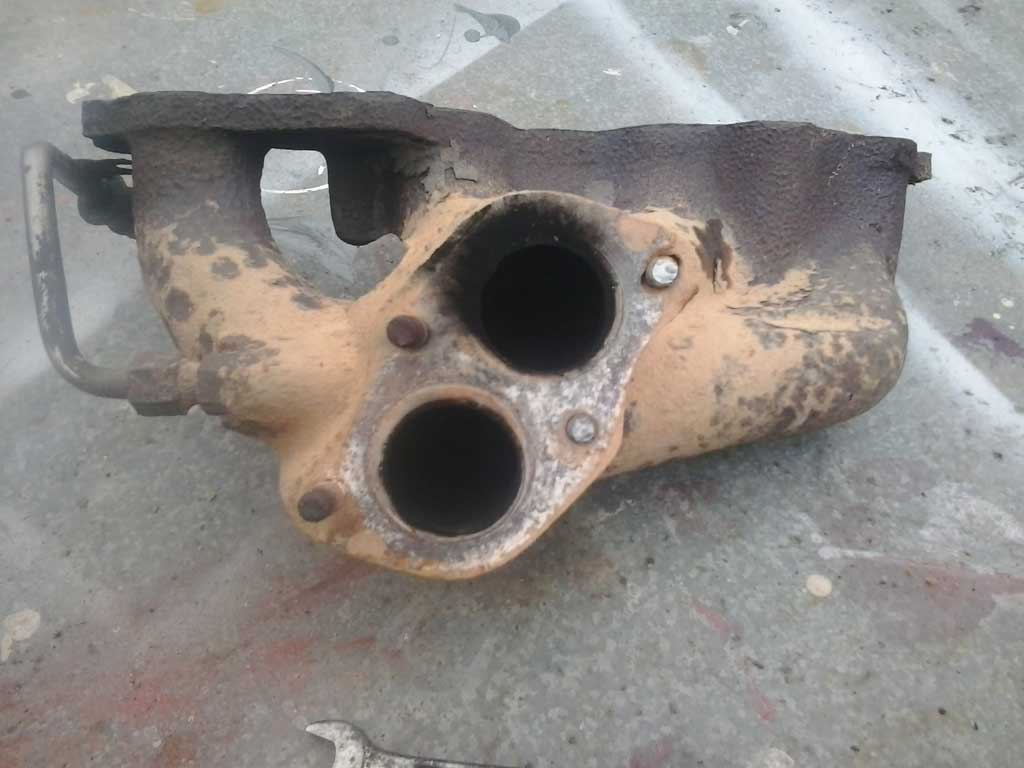

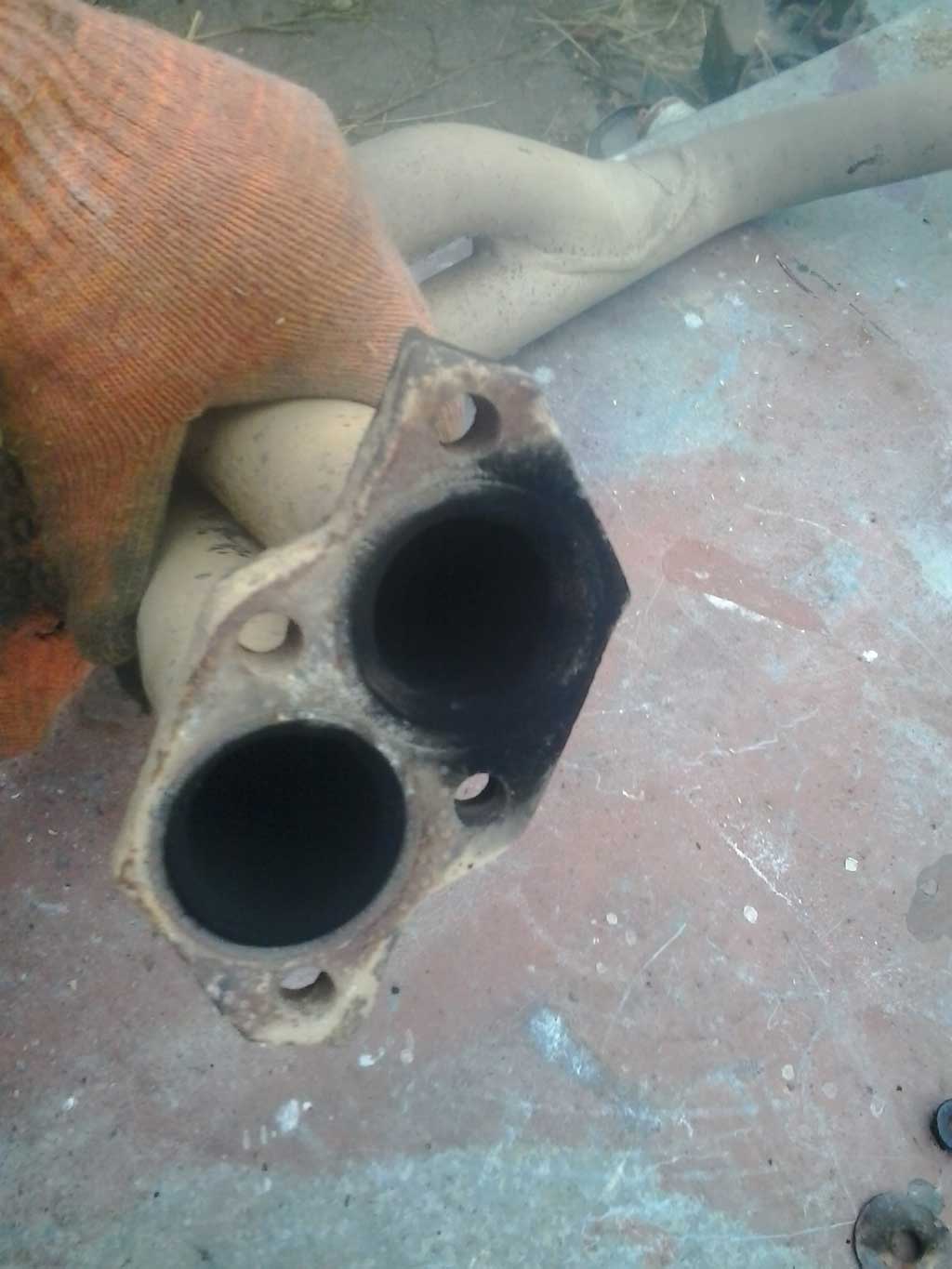

Видно место где секли выхлопные газы

Но мне это не помогло, две шпильки, точнее шпилька и болт, который кто-то вкрутил вместо шпильки оторвались. Что делать с оторванными шпильками выпускного коллектора? Путей есть несколько:

Если торчит хотябы небольшой кусок шпильки, то можно попробовать приварить к нему какой нибудь предмет, чаще всего это гайка, шинка с отвестием и тп. Главная задача сорвать с места остаток шпильки.

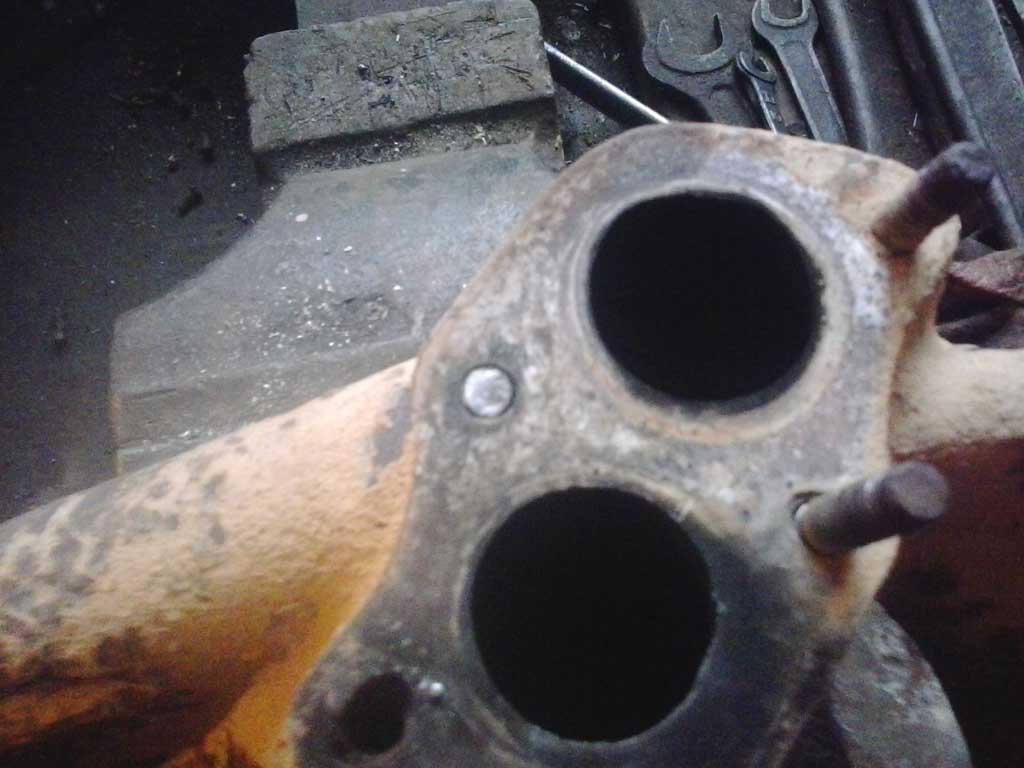

Две шпильки штанов оторвались

Остаток одной шпильки около 5 мм, второй 2 мм

Гайки можно использовать сорванные, по крайней мере я так делаю

Привариваем гайку к шпильке

Пробываем открутить, можно перед этим еще раз попробовать смочить чем либо, а вдруг поможет:)

Таким образом выкрутил одну шпильку, вторая оторвалась дальше

Таким образом второй способ полностью аналогичный, для того чтобы выкрутить остаток сломанной шпильки к ней сверху приваривают шинку через отверстие.

Что же делать с одной шпилькой которая отказалась вывернуться путем наваривания гайки? Здесь решение не очень простое и если вы не уверенны в своих слесарных талантах, то лучше отдать людям которые это сделаю на 100% правильно. Для начала нам необходимо выровнять место отлома шпильки, это можно сделать шлифовальным кругом болгарки.

Далее необходимо накернить центр остатка шпильки керном, это необходимо сделать ровно по центру, это очень важно. Затем берем сверло тонкое, 2-3 мм, желательно новое, ни разу не точеное, это необходимо для того, чтобы сверло неуводило в сторону

Просверливаем остаток шпильки, затем берем сверло необходимое для резьби м8, такая резьба используется во многих коллекторах как отечественных автомобилей, так и зарубежных. Я использовал шпильки от ВАЗ классики.

Накерниваем место где необходимо сверлить

Спасибо за подписку!

Теперь необходимо выковирять остаток шпильки и нарезать резьбу метчиком, в идеальном случае только поправить. Главное необходимо стараться просверлить точно по центру, чтобы не задеть резьбу.

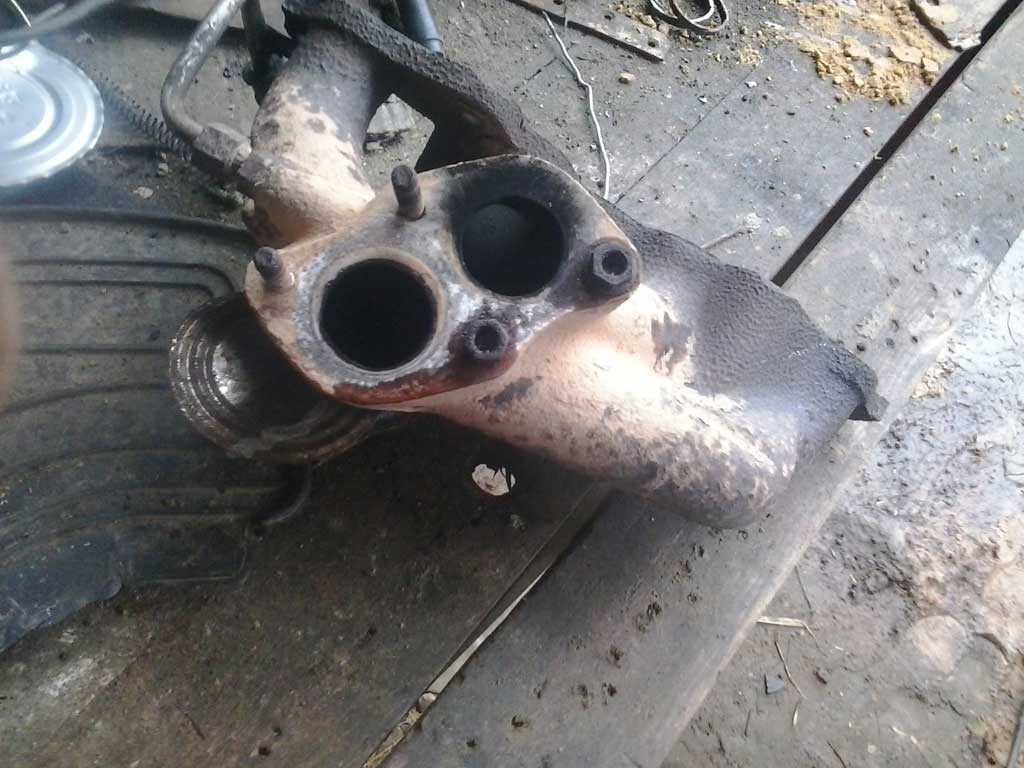

Далее ввертываем новые шпильки, примеряем штаны, если они находят на шпильки, значит ремонт можно считать завершенным. Но бывают случаи, когда шпилька вворачивается и встает криво, что невозможно одеть приемную трубу. В таких случаях нужно одеть пару гайек на шпильку, подогреть ее и постучать в необходимый бок. Делать это необходимо аккуратно, чтобы не отколоть коллектор.

Накручиваем гайки и наносим удары

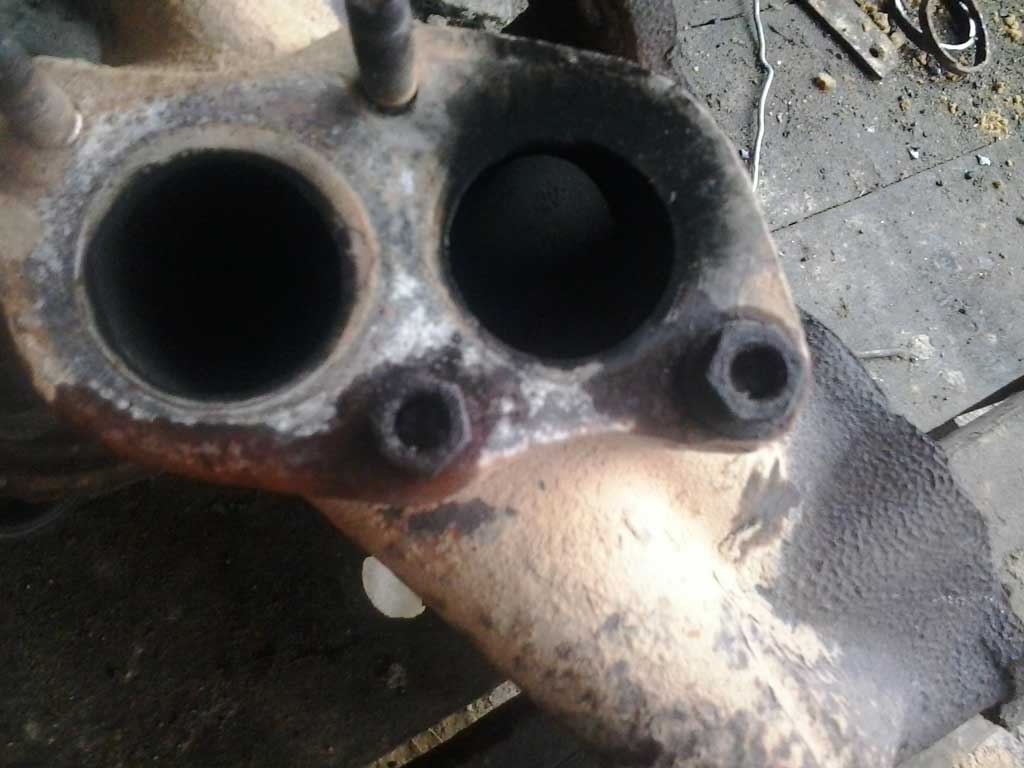

На фото видно, что шпильки не соосны

Осталось только прикрутить приемную трубу к коллектору, использовать обязательно бронзовые гайки, есть они в каждом магазине ВАЗ запчастей. Удачи!

Скачать/Распечатать тему Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Прокладка выпускного коллектора отвечает за герметичность стыка между выпускным коллектором, отводящим выхлопные газы, и головкой блока цилиндров. Деталь обеспечивает нормальную работу ВК, и, как следствие, безопасность автомобиля.

Если трещина прогорания небольшая

Бывают ситуации, когда повреждение проявляет себя на сварочных швах или завальцовке. Распознать неисправность можно по появлению странных «шипящих» звуков, доносящихся из области глушителя.

В такой ситуации лучше использовать специальный цемент для ремонта повреждений. Такое изделие не выгорает и придает месту поломки определенную прочность.

Чем выше рабочая температура глушителя, тем надежнее держится цемент.

Применение этого изделия актуально только при небольшом повреждении, когда глушитель или его деталь сохраняют прочность.

Не стоит применять цемент для ремонта большой трещины, ведь в этом случае любая выбоина на дороге приводит к расхождению проблемного участка.

В таких случаях стоит использовать небольшую термоленту, способную перекрыть большую площадь.

Кроме того, применение цемента актуально на ровных участках, где отсутствуют перегибы, или в точке ремонта имеет место незначительнее подпружинивание или компенсация вибрации.

Если трещина возникла в месте стыка трубы и бачка, цемент будет бесполезен, как и другие материалы. Это свидетельствует об износе внутренней части бачка, поэтому элемент выхлопной придется заменить.

Применение цемента имеет большой недостаток — отсутствие универсальности. Это значит, что под каждое конкретное повреждение необходимо выбрать свою методику.

Бывают и такие повреждения, для ремонта которых требуется привлечение специалиста.

Замена выпускного коллектора на Калине

Причины снятия и замены выпускного коллектора Лада Калина

Механические повреждения;
Потеря герметичности на месте соединения с головкой БЦ (блока цилиндров);
Нерабочее состояние прокладки между головкой БЦ и коллектором ;
Из-за постоянного перегрева могут появиться трещины или коробления.

Иногда замена выпускного коллектора на Калине 8 клапанов необходима для того, чтобы установить более совершенную и качественную деталь.

Поэтому под воздействием температуры два этих элемента расширяются и сужаются по-разному. А асбест позволяет координировать разницу теплового расширения. Основная угроза для прокладки – постоянное воздействие высоких температур.

Есть ряд симптомов, которые подскажут вам, что необходимо заменить выпускной коллектор Лада Калина:

В любом режиме работы двигатель издает неприятный характерный звук;
Выхлопные газы попадают под капот или даже в салон вашего авто;
Двигатель теряет мощность из-за нестыковки головки БЦ и коллектора.

Необходимые инструменты и материалы

Порядок выполнения работ:

Для начала необходимо снять минусовую клемму с аккумулятора или отключить выключатель массы.
Далее рекомендуется слить весь тосол в подготовленную заранее емкость.
Далее необходимо отключить трубки топливных магистралей. Если охлаждающая жидкость не слита, то на данном этапе она пойдет в цилиндры.
Теперь Вам предстоит найти датчики положения дроссельной заслонки и холостого хода, после чего снять с них провода.
Освобождаем от шлангов сперва вентиляцию картера, затем усилитель тормозов.
Снимаем впускной коллектор (ресивер) вместе с дроссельным узлом.
Затем снимаем топливную рампу (не разбирая) и провода с инжектора.
Осталось не так много. Теперь необходимо удалить теплоотражающий экран. Приемная труба глушителя откручивается от коллектора.
Снимаем выпускной коллектор калина 8 клапанов от шпилек головки БЦ, для этого откручиваем крепления показанные ниже на рисунке

Замена выпускного коллектора и прокладки

Совет! Не забывайте про чистоту. Это важный фактор долгой и беспроблемной эксплуатации авто.

Что делать при пробитии прокладки ГБЦ

При выявлении неисправности единственный выход — заменить неисправный элемент и определить причину поломки. Стоимость прокладки различается в зависимости от марки машины и качества изделия.

Ремонтировать прокладку ГБЦ бесполезно, ведь работа мастера обойдется еще дороже.

Могут потребоваться и другие шаги:

Замените болты, если они деформировались, или если производитель рекомендует установку новых болтов каждый раз при снятии головки. Если болт не удается открутить из-за искривления, попробуйте его сорвать.
Отшлифуйте плоскость ГБЦ в случае ее искривления. Для этого необходимо обратиться к специалистам, использующим специальные станки. После снятия слоя на головке фломастером указывается толщина снятого металла и покупать прокладку нужно с учетом этой толщины.

После устранения технических неисправностей можно приступать к установке новой прокладки.

При выполнении этой работы следуйте следующим советам:

Почистите ГБЦ от нагара, накипи или старых элементов прокладки. Проведите ревизию поверхности с помощью мерной линейки. С ее помощью определяется наличие и размер зазоров. Последние не должны превышать 0,5-1,0 мм. Если этот параметр больше, головка требует шлифовки или замены. При отсутствии линейки используйте толстый лист стекла, имеющий 5-миллиметровую толщину

Положите изделие на ГБЦ и обратите внимание на наличие прослоек. Для большей точности поверхность можно смазать маслом

Перед заменой обработайте прокладку смазывающим составом на основе графита

Такой шаг делает изделие мягче и способствует лучшему прижатию к поверхности. В будущем после такой обработки изделие проще будет снимать. Кроме того, в процессе пользования графит не выдавливается.

После завершения работ вас должна интересовать стабильность работы двигателя

Обратите внимание на признаки неисправности, о которых упоминалось в начале статьи. При этом не форсируйте работу ДВС. Сначала дайте ему небольшую нагрузку, чтобы прокладка ГБЦ нашла свою позицию

Сначала дайте ему небольшую нагрузку, чтобы прокладка ГБЦ нашла свою позицию.

Учтите, что снятие / установка головки БЦ — трудоемкий процесс. Необходимо отбросить много узлов, слить технические жидкости, правильно вкрутить болты и т. д. При отсутствии опыта работу лучше доверить профессионалам.

Кстати, некоторые автовладельцы жалуются на повышение прожорливости мотора после замены прокладки.

Полезные статьи про выхлопную систему

Выпускной коллектор автомобильного двигателя — это важная, а может и важнейшая часть выхлопной системы автомобиля. Он первым принимает отработавшие газы из цилиндров двигателя и направляет их в выхлопную трубу.

Выпускной (или выхлопной) коллектор обычно отливают из чугуна, обладающего высокой стойкостью к термическим и механическим нагрузкам, поэтому обслуживание и ремонт выпускных коллекторов, чаще всего сводится к тому, что производится замена крепежных гаек, шпилек с выкрошившейся резьбой, чистка контактных поверхностей фланцев и замена прокладки коллектора.

Эта часть выпускной системы двигателя подвергается действию наиболее высоких температур, ударному воздействию потока выхлопных газов, выходящих из цилиндра с высокой скоростью. Кроме того, возможны ударные механические нагрузки, передаваемые через приемную трубу выхлопного тракта от дорожных неровностей, камней и тому подобного.

Высокие нагрузки приводят к тому, что иногда требуется более серьезный ремонт выхлопного коллектора. Чугун – материал довольно хрупкий и от ударов и резких перепадов температур в нем возможно образование трещин. При небольших, локальных дефектах специальная сварка выпускного коллектора в атмосфере инертного газа позволяет восстановить его целостность и герметичность.

Газовая динамика двигателя внутреннего сгорания сильно отличается от привычного для нас представления о свойствах газов. Для потока газов, движущихся с околозвуковой или сверхзвуковой скоростью, оказывается важным сечение трубопровода, его форма и длина. Поэтому, форма выпускного коллектора тщательно просчитывается и выверяется экспериментально.

Выпуск отработавших газов из цилиндра происходит резким хлопком, выстрелом. Из-за этого в каналах выпускного коллектора возникают колебательные процессы. Труба коллектора превращается в волновой канал, с возможными резонансами, стоячими волнами и колебаниями давления от высоких положительных значений до отрицательных.

Волновые эффекты, возникающие в выхлопном коллекторе, можно использовать для увеличения мощности двигателя. Если длина трубы коллектора подобрана так, что в момент открытия выпускного клапана, в канале коллектора возникает разрежение, то это существенно улучшает продувку цилиндра и влечет за собой увеличение мощности и крутящего момента.

На серийно выпускаемые автомобили ставятся выпускные коллекторы, рассчитанные на максимально широкий диапазон рабочих частот двигателя. Такая настройка мотора делает его более удобным, «эластичным», но не позволяет снять с него максимально возможную мощность. Для получения большей мощности проводится форсирование двигателя и в том числе, тюнинг выпускного коллектора. Стандартный коллектор меняется на, так называемый, паук – выпускной коллектор с трубопроводами другой длины и формы. Резонансные частоты паука отличаются от стандартных, как правило, в большую сторону. Замена выпускного коллектора на паука, позволяет за счет резонанса получить дополнительный прирост мощности от 3 до 7 процентов.

Тюнинговые выхлопные коллекторы бывают разных форм и подбираются в зависимости от поставленной задачи и глубины тюнингования всего двигателя. Замена паука может потребоваться для дальнейшего тюнинга. Изменения в настройках двигателя, системы питания и выхлопа взаимосвязаны и при правильном подходе должны выполняться в комплексе.

gsavto.ru
