Устройство прицепное - процесс изготовления самому

Содержание1 Фаркоп своими руками1.1 Блок согласования для фаркопа своими руками1.2 Шар на фаркоп своими руками1.3 Велосипедный багажник на фаркоп своими руками1.4 Прицепное устройство для прицепа своими руками2 Как…

Фаркоп своими руками

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками.

В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей.

Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу.

Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

В нынешнее время выбор подобных аксессуаров весьма разнообразный

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

демонтируйте задний бампер;
найдите отверстия, которые ведут внутрь пустот лонжеронов;
измерьте длину отрезка между найденными отверстиями;
по полученной длине отрежьте участок стальной трубы 50х50 мм;
сделайте отметку на середине заготовки;
возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
закрепите крюк гайками и болтами на 10;
далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
эти полосы вставьте в лонжероны;

Вопросы об импортных (японках, праворульных) машинах

Подходят ли фаркопы на другие машины кроме Европейских?

Если не имеется специальных пометок то фаркоп не подходит для таких автомобилей. Многие из этих моделей имеют различные установленные точки крепления фаркопа, а также часто выпускаются с увеличенным бампером. Фаркопы обычно разработаны для стандартных Европейских спецификаций. Следует помнить, что ТСУ – это не универсальное устройство. Поэтому в случае, если фаркоп конкретно на вашу марку автомобиля отсутствует, не стоит покупать столь сложное изделие на «похожую» модель. Особенно это касается японских авто – достаточно велика вероятность того, что купленный фаркоп на европейский аналог «праворульки» не подойдет из-за несовпадения точек крепления

Пошаговая инструкция

Автомеханики рекомендуют устанавливать фаркоп только на эстакаде. Для этого потребуются следующие инструменты и материалы: карандаш, ключи, дрель, гофра, герметик. Первоначально агрегат приставляется к заднему лонжерону. Наметки делаются с помощью карандаша. В нише запасного колеса и в лонжероне делается по 4 отверстия. Фаркоп затягивается и прижимается к кузову с помощью комплекта болтов, гаек и шайб. Через отверстия просовывается гофра. В ней укладывается проводка, идущая к розетке. Все щели заделываются герметиком.

Что касается особенностей подключения электрической части этого агрегата, то рекомендуется использовать задний фонарь. Для этого обрезаются провода:

габаритного света,
стоп-сигнала,
левого и правого поворотников.

Массовый провод ставится на болт фиксации фары. Проводка спаивается либо помещается в специальный разъем. Как правильно выполнить эту процедуру, подскажет соответствующая схема. Установка фаркопа является сложным процессом и предусматривает некоторые трудности. Уголки с резьбой, входящие в комплект с монтируемым агрегатом, следует устанавливать в отверстия, сделанные в днище внутри багажника.

У автовладельцев, живущих за городом или имеющих в собственности домик в деревне в качестве дачи, частенько возникает необходимость в перевозке объемных грузов. Те из них, кто еще не обзавелся прицепом для автомобиля, в большинстве своем, хотят сделать это. Несмотря на то что автомагазины сегодня предлагают широчайший ассортимент тягово-сцепных устройств, некоторым водителям иногда все-таки не удается найти прицепное для своей модели автомобиля либо цена его оказывается непомерно высока. Возможность сделать фаркоп своими руками приближают таких автолюбителей к исполнению желания перевозить крупногабаритные грузы на собственном прицепе.

Так как тягово-сцепное устройство (ТСУ) для автомобиля не может быть универсальным, подходящем для любой модели, то рассмотрим его изготовление на примере автомобиля Skoda Octavia Combi. Ниже мы опишем как сделать фаркоп для указанного авто.

Нюансы установки

Перед установкой фаркопа на Ниву, следует провести ряд подготовительных мероприятий:

Поставить автомобиль на эстакаду, смотровую яму или приподнять заднюю часть машины с помощью домкрата.
Обесточить автомобиль.
Снять с машины молдинги, брызговики, пластиковые накладки.
Демонтировать колеса.
Освободить багажник и снять обшивку.

После окончания подготовки, приступают непосредственно к монтажу детали:

С помощью двух болтов, к тяге крепят поперечину.
Под бампер ставят фаркоп

Важно учитывать, что при верной установке задний уголок ТСУ упирается в поперечную балку авто, но при этом не мешает работе узлов автомобиля.
С помощью двух хомутов, крепят на держателе бампера поперечину тяглового устройства.
Заднюю часть фаркопа прижимают снизу к поперечному лонжерону, через него сверлят два отверстия диаметром 1,05 см. Со стороны салона рассверливают полученные отверстия до диаметра 1,08 сантиметра и глубины 0,5 см

В полученные ниши устанавливаются четыре втулки, идущие в комплекте к фаркопу.
В области багажника, в держателях бампера также высверливаются два отверстия диаметром 1,25 сантиметров. Далее, по аналогии, они расширяются до 1,8 сантиметров, и в них вставляются втулки.
Далее монтируется подрозетник и устанавливается непосредственно сам шар.

В завершении работы, на машину устанавливают ранее демонтированные детали и защитный колпачок на шар ТСУ.

Как установить фаркоп на ВАЗ 2107?

Что необходимо помнить?

В первую очередь следует знать, что фаркоп любой модели от разных производителей, предназначенный для ВАЗ 2107 имеет универсальную структуру. Крепление происходит к бамперу с помощью болтов, количество которых не превышает шести штук. При этом не требуется специальных знаний и навыков, чтобы провести установку фаркопа на автомобиль отечественного производства.

Для этого нужно быть максимально внимательным и соблюдать инструкции от производителя, а также простых советов ведущих мастеров. При этом следует подготовить автомобиль, а именно его отдельные части к установке фаркопа.

В первую очередь следует понимать, что с установкой фаркопа существенно увеличится нагрузка на автомобиль, а именно на дно багажника. Поэтому, чтобы избежать неприятностей в будущем, нужно всеми доступными средствами усилить дно багажника. Например, можно подложить широкие пластины под болты во время фиксации фаркопа.

Также рекомендуется с помощью специальной мастики или грунтовки обработать края после завершения сверления отверстий для фиксации болтов. Это позволит уберечь кузов автомобиля от негативного воздействия факторов внешней среды.

Установка фаркопа на ВАЗ 2107.

– В первую очередь нужно подготовить материалы и инструменты, чтобы обеспечить бесперебойный процесс установки. Нам нужно фаркоп, набор ключей, дрель со сверлом, а также помощь напарника.

– В нужных местах сверлим с помощью дрели отверстия и фиксируем фаркоп болтами.

– На следующем этапе, после завершения установки нужно перейти к электропроводке. Как известно, на прицепе также есть сигналы поворота, а также габаритные огни. Другими словами такие же требования, как к самому автомобилю предъявляются и к прицепу. Поэтому рекомендуется ответственно отнестись к процедуре подключения фар

Идеальным вариантом будет доверить это важное дело настоящим профессионалам с многолетним опытом работы в данной сфере

Как подключить фаркоп

Монтаж электроники — заключительный этап установки фаркопа

Для подключения световой сигнализации фаркопа потребуется специальный коннектор. Для отечественных моделей потребуется семь контактов:

Необходимо учитывать, что бортовой компьютер обычно воспринимает появление нового элемента в системе как постороннее вмешательство и блокирует его. Для того чтобы корректно подключить фаркоп, потребуется блок согласования. Это устройство обеспечивает возможность работы осветительных приборов прицепа без отключения. Дело в том, что дополнительный расход энергии на питание поворотных огней, стоп-сигналов и прочих элементов вызывает некоторое падение напряжения, воспринимаемое бортовым компьютером как неисправность. Вследствие этого все дополнительные устройства блокируются. Данный блок позволяет корректно установить дополнительные элементы в систему, отключая защиту от перегруза, и обеспечивает тем самым стабильную работу сигнализации прицепа. Кроме того, смарт-коннект (другое название устройства) переключает противотуманные фары автомобиля на прицеп, отключает парктроники.

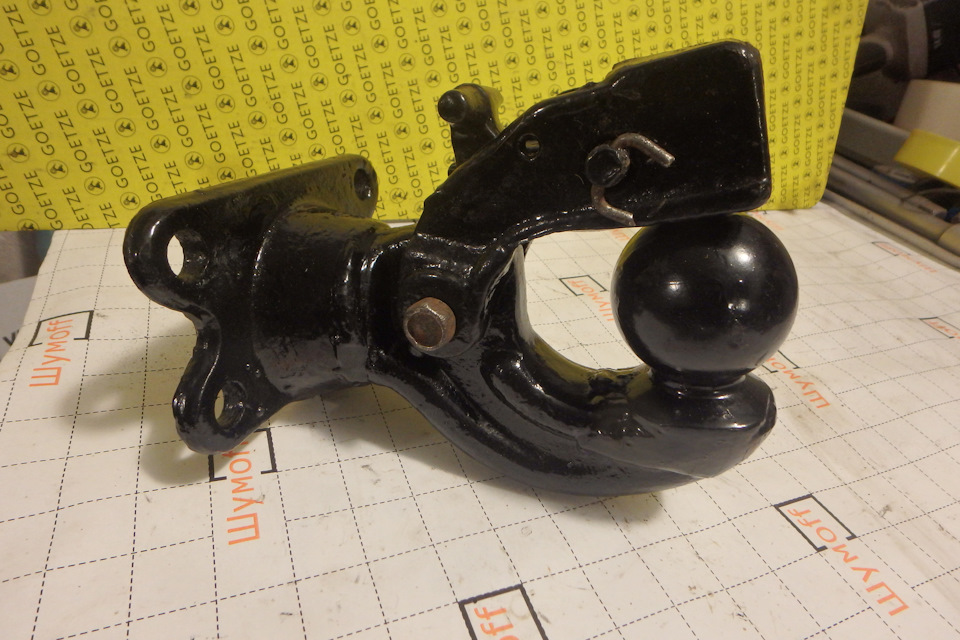

Универсальный фаркоп. Изготовление и монтаж.

Доброго всем Дня!У меня уже было изготовлено прицепное устройство. И в принципе оно меня устраивало, но вот шар у него был не по размеру с моим прицепом (болтался). Оказалось, что у них есть градация: американский стандарт-48 мм., а европейский -50 мм. Так вот, у меня оказался американский. Идеально по размеру к моему прицепу подошел шар от КАМАЗовского подъемника кузова ( 50 мм.), а так же был в наличии родной фаркоп. Вот я и решил изготовить, своего рода- фаркоп универсальный.

Что касаемо изготовления, по большому счету по картинкам всё понятно. Единственное добавлю по сварке. Варили с разделкой под шов. Коренной проходили УОНИ 13-55 d3 мм., далее варили LB-52 d 4 мм. с последующей обточкой.

Что ещё необходимо знать о ТСУ

Выбирая себе подобное изделие, надо принимать во внимание страну-изготовитель как автомобиля, так и фаркопа. Дело в том, что они бывают:

европейские (евро фаркоп):
американские.

Одно из самых главных отличий между ними – в размере сцепного шара. Евро фаркоп имеет сцепной шар пятьдесят миллиметров в диаметре, тогда как американские могут быть трех различных типоразмеров, причем, только один из них близок к европейскому. Кроме того, евро фаркоп имеет и ряд других отличий, таких как способы крепления и реализация самого изделия.

Буксируемый прицеп надо подключить к электрической проводке автомобиля. Как правило, если это делается своими руками, для подобных целей используется специальный комплект, оснащенный соединительным разъемом. Надо учесть, что такая проводка может быть рассчитана на семи или тринадцати контактный разъем (в зависимости от того, какое будет прицепное устройство). Для того чтобы можно было подключить другие изделия к автомобилю с установленной проводкой, существуют специальные адаптеры фаркопа, позволяющие стыковать между собой семи и тринадцати контактные разъемы.

Однако порой и такого переходника бывает недостаточно. Дело в том, что ряд автомобилей имеет мультиплексную проводку. В этом случае каждое оконечное устройство управляется встроенным в него контроллером, который принимает и обрабатывает поступающие от центрального процессора по специальным линиям связи сигналы. Такое управление распространяется и на фары, габариты, поворотники и т.д. В этом случае подключение электрики прицепа осуществляется через блок согласования.

Общие требования во время установки

Во-первых, балки фаркопа, а также его кронштейны, расположенные по бокам, необходимо прикрепить к лонжеронам автомобиля так, как это показано на схеме, которая обычно продается вместе с инструкцией по монтажу. Во-вторых, к балке всегда крепится подрозетник. Далее нужно просунуть жгут с электрическими кабелями устройства через отверстие, имеющееся в задней панели кузова автомобиля. Однако прежде чем это сделать, стоит прицепить его к балке при помощи пластиковых креплений.

Далее наступает процесс электромонтажа. Обычно многие задаются вопросом о том, сколько стоит установка фаркопа, именно из-за этой части. Действительно, если это иномарка, то разница в стоимости будет в 1000 рублей за работу с подключением и без него. Однако электрический монтаж можно провести и самостоятельно. На многих транспортных средствах имеются специальные разъемы для его установки. Необходимо найти их руководствуясь при этом схемой самого автомобиля.

Важно обратить внимание на то, что все резьбовые соединения должны быть затянуты максимально крепко. После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом. Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Как видно из общего плана работ, выполнить все требования по отношению к установке данной детали, в принципе, несложно.

Общие сведения о фаркопе

Не все знают, для чего нужен фаркоп. Но слово фаркоп или прицепное всегда ассоциируется с подсоединением к автомобилю прицепа. Помимо того, что можно подсоединить прицеп к автомобилю Нива Шевроле, фаркоп еще позволяет осуществлять буксировку. Если Шевроле Нива эксплуатируется преимущественно в сельской местности, то наличие такого устройства становится попросту жизненно необходимым. Фаркоп защищает выпускную систему, а также бампер от негативного влияния поверхности земли

С фаркопом Нива Шевроле является практически незаменимой, поэтому важно узнать, как же произвести монтаж такого столь важного оборудования на авто

Фаркоп – это не ГБО, но все же в его монтаже есть свои особенности и нюансы. Состоит он из металлического основания с местами для крепления к кузову автомобиля и шаром, к которому присоединяется прицеп. Также в конструкции фаркопа имеется специальная розетка, которая служит для передачи световой сигнализации на прицеп.

Итак, перейдем к непосредственной установке изделия, но прежде выясним, из чего же состоит монтажный комплект.

Что входит в комплект?

С завода на Шевроле Ниву не устанавливается прицепное, но это можно сделать в автосалоне или же самостоятельно, к чему многие и прибегают. В кузове автомобиля с завода предусматривается проделывание отверстий, которые послужат для установки фаркопа при потребности владельца ТС. Это очень хорошо, так как самостоятельное сверление отверстий может нарушить целостность конструкции авто и привести отчасти к печальным последствиям.

Комплект фаркопа можно приобрести либо в автосалоне, либо в магазине или даже на авторынке, но, главное, перед покупкой удостоверьтесь, что данное изделие выпущено именно под модель вашего авто. Для этого необходимо знать год выпуска автомобиля. Стоимость комплекта составляет от 1000 до 5000 рублей. Все зависит от фирмы производителя. Так, например, оригинальное прицепное от BERTONE стоит в пределах 3500-5000 рублей. А отличаются они не только конструкцией, но и качеством используемого металла в конструкции изделия, наличием сварных швов или их отсутствием, толщины изделия, а самое главное – это надежностью.

Если вы приобрели фаркоп на Ниву Шевроле, то должны знать, что в комплект изделия входят:

Непосредственно устройство;
Розетка (из пластмассы или стали);
Провода;
2 гайки и винта для закрепления;
6 болтов;
Шайбы и колпак на шар.

Рекомендуем: Замена помпы на ваз 2110 — 8 клапанов своими руками

Обязательно каждый комплект должен иметь и инструкцию по установке.

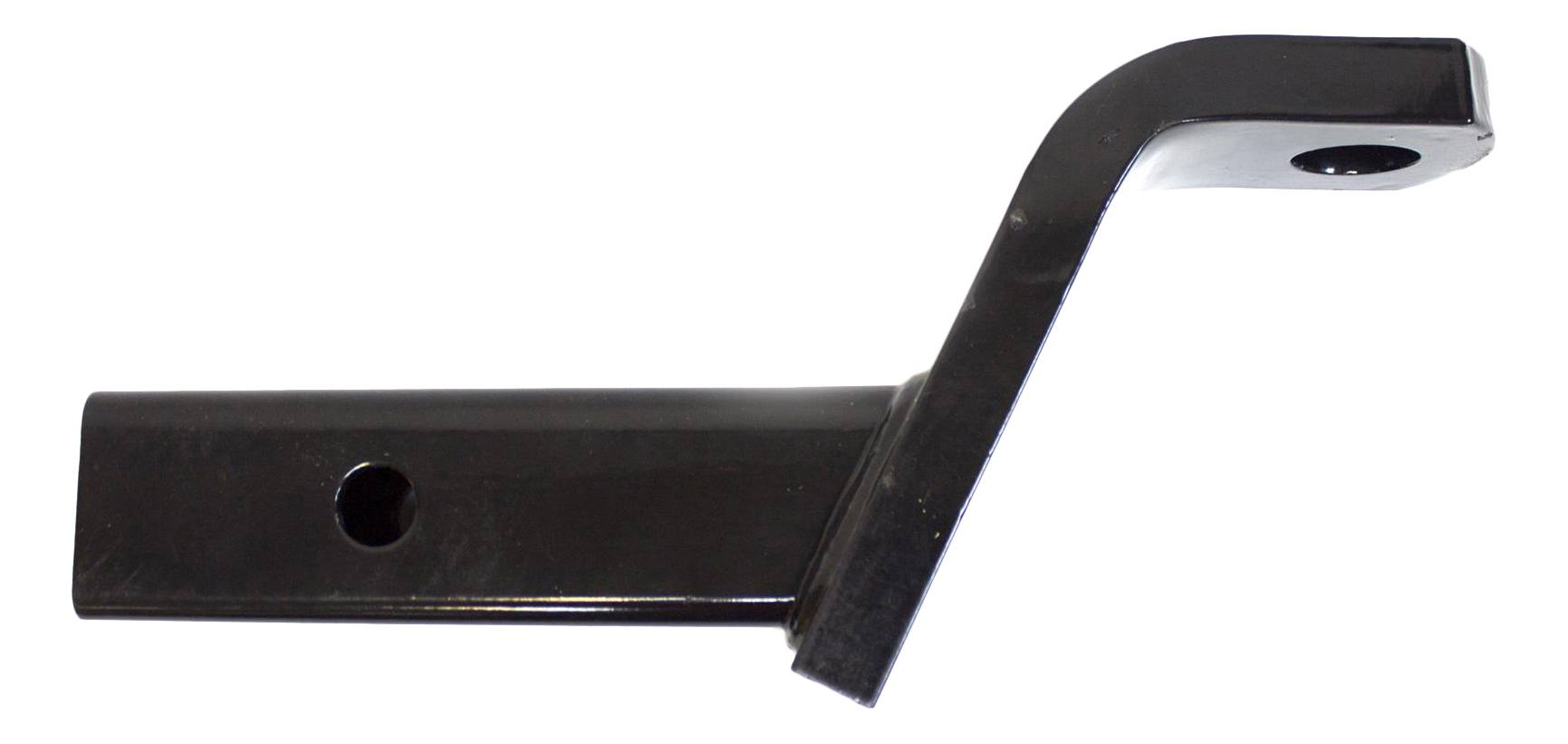

Как выбрать съемный фаркоп

Для того чтобы это сделать, необходимо понять, как возить за собой прицеп. А он должен стоять так же ровно, как и автомобиль, то есть иметь аналогичный клиренс. Любой крен увеличивает нагрузку на шаровой узел, что может повлечь потерю прицепа. Универсальная формула подбора выглядит так:

Установить прицеп с одинаковой высотой от земли в задней точке и в точке сцепки.
Замерить расстояние от земли до верхней стенки приемника фаркопа и от земли до сцепного устройства, которое закреплено на дышле прицепа.
Разница между двумя расстояниями необходима для подбора кронштейна.

Во-вторых, определить предмет груза, а точнее, с грузоподъемностью прицепного устройства. От этого параметра отталкивается цена.

Третий момент заключается в частоте использования:

Для постоянной эксплуатации нужна неразборная конструкция.
Для редкой – съемная.

Производители съемных ТСУ

Производители, используя технологичное оборудование при изготовлении ТСУ, шагнули очень далеко. Конечный результат виден на сложных испытаниях и тестах металла. Среди лидеров производства выделяют:

Westfaliсa с устройствами бизнес-класса, обладающими высокими характеристиками по грузоподъемности. Модели оснащаются сложной системой запирания крюка в приемнике.
Bossal. Помимо качества фирма следит за дизайном. А это поле для творчества. Сколько бамперов, столько и прицепных балок с крюками и шарами.
Thule сочетает шведское качество с европейскими стандартами. Компания дает серьезные гарантийные обязательства на выпускаемые фаркопы.

Среди европейских съемных крюков выделяется особо технологичный премиальный фаркоп компании Bossal Power бельгийского производства. Декоративная хромированная пластина, которая закреплена сверху балки, оснащена горящей световой надписью «Bossal Power», подключаемой к габаритным огням. Конструкцию дополняет быстросъемный крюк. Он оснащен замком с ключом, при повороте которого освобождается фиксирующая ручка. После проворачивания ручки фаркоп выскакивает вниз. Возврат на место сопровождается теми же действиями в обратном порядке.

Фаркоп redBTR

Среди американских популярны модели фаркопов отечественной компании«redBTR» со стандартным занижением на 2 дюйма. Черное антикоррозионное покрытие обеспечивает приличный срок службы. Универсальность позволяет использовать шары разного диаметра и удлинители. Это простая конструкция, которая обладает потенциалом.

Как подключить фаркоп

Монтаж электроники — заключительный этап установки фаркопа

Задний противотуманный фонарь;
Заземление;
Правый поворотный сигнал;
Левый поворотный сигнал;
Стоп-сигнал;
Номер, левый габарит;
Номер, правый габарит.

Изготовление блока согласования для фаркопа самостоятельно вполне возможно, но без должной подготовки и обладания навыками монтажа электроники добиться качественного результата не получится, поэтому оптимальным вариантом станет приобретение готового прибора.

Блок согласования для фаркопа своими руками

Зачем вешают ведерко

Ведро на фаркоп – одно из распространенных украшений, которые вешают на крюк ТСУ. Помимо эстетической функции, ведерко играет и практическую роль.

Водители большегрузных автомобилей изначально вешали ведро чтобы иметь возможность быстро охладить мотор автомобиля. Это было связано с низким качеством охлаждающей жидкости. В случае закипания двигателя водитель снимал ведро, наполнял его водой и охлаждал силовой агрегат.

Возить ведро в салоне или кузове было непрактично. Во-первых, оно занимало полезное салонное пространство, во-вторых, водителю требовалось больше времени, чтобы достать ведро. Мотор при закипании охлаждали водой вплоть до начала 1990-х годов. В настоящее время эта необходимость отпала, так как стали производить качественные охлаждающие жидкости.

Сегодня, если водитель легкового автомобиля повесил небольшое ведро на машину, это нередко означает, что раньше он работал дальнобойщиком. Однако для многих водителей маленькое ведерко на фаркопе значит символ удачи.

Еще одна версия наличия ведра –дань традициям. В доавтомобильную эпоху ведро вешали на телегу сзади для того, чтобы напоить и накормить коня. Сегодня практическая необходимость в наличии ведра отпала. Ведерки, которые можно увидеть на шаре фаркопа, имеют небольшую емкость, и для охлаждения мотора водой из такой тары потребуется повторить процедуру несколько раз.

На тягово-сцепном элементе водители порой вешают шарики. Они внешне схожи с пикантным органом мужского тела, из-за чего такое украшение веселит не только хозяина автомобиля, но и окружающих людей.

Материалами изготовления своеобразного украшения могут быть как различные марки стали, так и резина. В России и за рубежом существуют фирмы, которые делают различные виды яиц на заказ. При обращении в такие организации водители могут получить:

Яйца, подвешенные на металлическую сеточку.
Колпачки в виде яиц

Предварительно при заказе водителю потребуется предоставить чертеж шара для того, чтобы фирма-изготовитель яиц выполнила украшение необходимого размера.
Яйца могут быть типовыми или создаваться по представленному водителем чертежу.
Яйца на шаре фаркопа привлекают внимание к автомобилю. Однако такое украшение выглядит чрезмерно вульгарно из-за своей чрезмерной реалистичности.

Зачем вешают яйца на шар фаркопа? Прежде всего для украшения детали авто и демонстрации окружающим своей брутальности. Но, помимо привлечения внимания, яйца на фаркопе выполняют функцию защиты шара фаркопа от коррозии и загрязнений.

Виды фаркопа

Установка фаркопа чаще всего требуется в том случае, если у владельца автомобиля возникает необходимость в транспортировке груза, который имеет слишком большие габариты, или же он слишком тяжелый. В настоящее время имеется три основных типа фаркопа: фланцевый, сварной и съемный.

Наиболее дешевой конструкций и надежной считается сварной. Однако установка фаркопа этого типа имеет один очень серьезный минус — он не снимается. Что касается фланцевого типа, то его монтаж можно осуществить лишь в том случае, если производитель изначально оборудовал для этого машину.

Что касается выбора этой детали, то очень важно учесть не только марку и модель автомобиля, но и год выпуска самого элемента. Лучше всего, конечно же, будет проконсультироваться со специалистом перед покупкой, но если она проводиться самостоятельно, то мастера рекомендуют обязательно удостовериться в наличии сертификата на деталь

Если он отсутствует, то есть вероятность того, что фаркоп некачественный, и он может деформироваться в ближайшее время.

Чаще всего в установке фаркопа нуждаются дачники, туристы, рыболовы и другие люди, которым приходится перевозить какое-либо снаряжение или вещи. Чаще всего он приобретается именно для того, чтобы была возможность крепления прицепа.
