Передаточное число кпп ока

Классификация главных передач

В процессе развития автомобилестроения, дифференциалы постоянно модернизируются, повышается качество материалов, а также надежность узла.

По числу пар зацеплений

• одинарная (классическая) — узел состоит из ведущей и ведомой шестерни;
• двойная — используется две пары шестерен, где вторая пара расположена на ступицах ведущих колес. Подобная схема применяется только на грузовиках и автобусах для обеспечения повышенного передаточного числа.

По виду зубчатого соединения

• цилиндрическое — применяется на переднеприводных транспортных средствах с поперечным расположением мотора, применяется косозубые шестерни и шевронный тип зацепления;
• коническое — преимущественно для заднего привода, а также переднего моста полноприводного авто;
• гипоидное — часто применяется на легковых авто с задним приводом.

По компоновке

• в коробке передач (передний привод с поперечным расположением мотора), главная пара и дифференциал находится в корпусе КПП, зацепление косозубое или шевронное;
• в отдельном корпусе или чулке моста — применяется для заднеприводных и полноприводных автомобилях, где передача момента на редуктор передается посредством карданного вала.

Маленький КАМАЗ

Хотя разработка малолитражки велась в Серпухове, в серийное производство ее предполагалось запустить в Елабуге, а так как город находится на реке Кама, то и модели было присвоено название «Кама» ВАЗ 1111. Но в связи с нестабильной экономикой тогда еще в Советском Союзе планам было не суждено сбыться – выпуск марки в намеченном объеме (900 тысяч авто в год) не получился, а Елабужский завод был перепрофилирован. ВАЗ-1111 стали производить в меньших объемах, и на других предприятиях:

• на Волжском автозаводе в Тольятти;
• в Серпухове (СеАЗ);
• в Набережных Челнах (ЗМА).

В Тольятти выпуск малолитражной автомашины продолжался недолго – ее производство на основном конвейере АвтоВАЗа было нерентабельным, и в 1995 году «Оку» сняли с конвейерной линии. Завод малолитражных автомобилей (ЗМА) в Набережных Челнах выпускал «Оку» до 2005 года, и на шильдиках малолитражек гордо красовались буквы «КАМАЗ».

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

• трение соприкасаемых поверхностей;
• изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
• потери на шпонках и шлицах;
• трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Демонтаж узла с авто

Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.

Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.

У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.

Примечательно, что демонтаж коробки вместе с силовой установкой, возможен двумя методами – вытаскиванием узлов вверх (нужны подъемные приспособления) или опусканием их вниз.

Снятие только КПП

Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:

• Автомобиль устанавливаем на смотровую яму, эстакаду или задействуем подъемник;
• Срываем и скручиваем гайки крепления приводных валов в ступице;
• Передок авто вывешиваем, снимаем передние колеса;
• Отсоединяем клемму АКБ;
• От коробки отсоединяем все провода и тросы («массовый» провод, штекер датчика включения сигнального света движения задним ходом, тросы);

• Снимаем стартер;
• Отворачиваем крепление нижнего щитка корпуса сцепления и снимаем его;
• Откручиваем тяги привода (реактивную, рычага привода);
• Отсоединяем от продольной балки опоры рулевого механизма (предварительно открутив крепежи);

• Демонтируем поперечину;
• Вытаскиваем концевики валов привода из ступицы;
• Высвобождаем левую сторону стабилизатора поперечной устойчивости (для этого откручиваем крепление его стойки и кронштейна);
• Разъединяем крепеж опорного кронштейна силовой установки, размещенной на коробке;
• Ставим под КПП упор (трансмиссионную стойку, массивный деревянный брус подходящей длины);
• Выкручиваем крепежи левой продольной балки подрамника и снимаем ее;

• Извлекаем концевики приводных валов из КПП (выбиваем их, используя наставку);
• Снимаем с КПП опорный кронштейн мотора;
• Выкручиваем все крепежи коробки к двигателю;
• Смещаем коробку в сторону левого колеса, чтобы вывести концевик первичного вала и извлекаем ее;

Снимать коробку следует с помощником, поскольку достаточно массивный узел при снятии придется держать над головой.

Извлечение вместе с двигателем

Один из достаточно интересных методов демонтажа КПП вместе с двигателем – методом опускания узлов вниз. Причем эта технология позволяет обойтись даже без смотровой ямы.

Общий алгоритм действий такой:

• Сливаем тех. жидкости;
• Отсоединяем от мотора и КПП все элементы, которые идут за пределы моторного отсека (патрубки системы охлаждения, топливные трубопроводы, проводку, тросы, тяги привода. Также демонтируем радиатор системы охлаждения, отсоединяем от приемной трубы системы отвода выхлопных газов глушитель и откручиваем трубопроводы тормозной системы от передних тормозных механизмов);
• Отсоединяем от рулевого механизма колонку;
• Скручиваем крепежи опор амортизационных стоек;
• Под двигатель снизу укладываем «подушку» (деревянный поддон);
• Выкручиваем все крепежи подрамника к кузову (после чего двигатель вместе с КПП, передней подвеской, рулевым механизмом, подрамником опустится на «подушку»);
• Поднимаем передок авто и отталкиваем его назад;

После этого уже выполняется демонтаж коробки, ее разборка, дефектовка составляющих, ремонт и замена неисправных деталей.

Недостатком этого метода можно считать определенную сложность обратной сборки, поскольку правильно «подвести» и надеть кузов на подрамник удается не с первого раза.

«Ока» ВАЗ

В свое время Серпуховским автозаводом производилась мотоколяска С-3Д, которая в основном предназначалась для людей с ограниченными возможностями, и в народе называлась «инвалидкой». Но модель устаревала, требовался новый автомобиль, отвечающий современным требованиям, и к началу 80-х годов началась разработка нового транспортного средства малого класса авто.

Марка «Ока» пошла в серию в 1988 году, в своем внешнем дизайне машина имела достаточно большое сходство с японской моделью Daihatsu Mira в кузове L70, которая выпускалась с 1985 по 1990 год. Тем не менее, у российской марки были свои характерные отличия, по крайней мере, на отечественной автомашине устанавливались силовой агрегат и трансмиссия собственной конструкции.

Что такое редуктор?

Редуктор преобразует момент вращения в коробке. Каждый редуктор характеризуется коэффициентом полезного действия, отношением передач, удельная мощность, угловая скорость валов, их количество и др.

В редукторе ВАЗ есть одна передача, два ведомых вала и один ведущий. Заводские отношения (3,9 – 4,1 – 4,3 – 4,4). Или,  другими словами, столько оборотов нужно сделать кардану, чтобы колесо повернулось один раз.

На графике показано, как будет зависеть скорость автомобиля (числа по горизонтальной оси) от частоты вращения коленвала двигателя, (числа по вертикальной оси) у которого различные главные пары в редукторе:

Хорошо заметно: чем у главной пары редуктора выше отношение, то более быстрый разгон, но «яма» в области максимальной скорости. Не забывайте, что каждое переключение требует времени, в течение которого колёса не получают энергию мотора. Кроме того, время расходуется на пробуксовку в системе сцепления. В случае ВАЗ 2107, как и прочей классики, это нужно особенно учитывать.

Если главная пара короткая, и передачи тоже, то машина ускорится хорошо, но недолго. Поэтому идеальный вариант для слабого двигателя и короткой трансмиссии – это дрэг, (скоростной заезд на прямом отрезке) в котором можно разгоняться до 6-7 передачи.

Как определить передаточное значение редуктора, если на нём стёрлась маркировка? Очень просто, лучше с помощником:

• Рычаг КПП у ВАЗ 2107 устанавливается в нейтральное положение;
• Проследите, чтобы одно заднее колесо прочно стояло на земле, а второе – вывесите с помощью домкрата;
• Нанесите мелом метку на карданный вал;
• Прокрутите колесо по часовой стрелке на 20 оборотов, а помощник пусть считает обороты коленчатого вала;
• Затем число оборотов коленвала нужно разделить на 10.
• Результат – передаточное число главной пары.

В итоге можно дать совет: если выбрать первую передачу длинной, а последующие – короткие, (высокие передаточные числа), то мы выиграем при переходе на вторую передачу, так как за время работы автомобиль накопит ускорение, и мы меньше потеряем при переходе на высшую. При этом у ВАЗ 2107 должно быть хорошее сцепление, которое разрешает трогаться с «дымом» из – под колёс, то есть на оборотах.

Прочие мелкосерийные силовые агрегаты Ока

Серийно на автомобиль устанавливали только двигатели ВАЗ 1111 и ВАЗ 11113. Именно с такими силовыми агрегатами автомобиль поставлялся в торговые сети.

В качестве вариантов по спасению производства и обеспечения требований по экологичности и СеАЗ и КАМАЗ пробовали применять силовые агрегаты других производителей. Это было обусловлено тем, что АвтоВАЗ отказался от продолжения выпуска микролитражек и фактически прекратил поставку силовых агрегатов для комплектации автомобиля.

Так в 2004 г была выполнена произведена пробная серия авто с корейским двигателем Hyundai Atos. Было произведено 15 автомобилей для пробных испытаний, но программа не пошла в серию.

Также в этом году проводились мелкосерийные испытания на СеАЗ автомобилей с двигателями мелитопольского завода МеМЗ 245. Автомобиль имел название ОКА-Астро и впоследствии выпускался мелкой серией на базе камовского автосборочного завода. Другим вариантом украинского силового агрегата был МеМЗ 247.1 Этот мотор, соответствовавший требованиям Евро-2 не был поставлен для серийного производства, хотя на вторичным рынке редко встречается такая комплектация.

В 2007-2008 гг на серпуховском заводе устанавливали китайский трехцилиндровый инжекторный мотор, который развивал 53 л.с.

Спортивный вариант Оки использует двигатель от Приоры.

Гусеничный вездеход на базе Оки использует двигатель ВАЗ 2131.

Как вариант гаражного тюнинга, есть несколько экземпляров автомобилей применяющих трехцилиндровые дизели Фольксваген.

Модель Ваз-1111 «Ока» изначально проектировалась в качестве доступного бюджетного авто для начинающих водителей и людей с инвалидностью. Главной задачей конструкторов стал выпуск такого транспортного средства, которое владелец сможет обслуживать самостоятельно, то есть без обращения на СТО. По этой причине силовой агрегат и другие узлы были выполнены из массовых и полностью доступных комплектующих.

В этой статье мы намерены поговорить о том, какие ДВС устанавливались на Ваз-1111, в чем особенности силовых установок для данной модели, а также на что можно заменить штатный двигатель Ока при необходимости такой доработки автомобиля.

Читайте в этой статье

Технические характеристики ВАЗ 1111 Ока

Эксплуатационные характеристики ВАЗ 1111 Ока

Диаметр разворота: 9.2 м Максимальная скорость: 130 км/ч Время разгона до 100 км/ч: 24 c Расход топлива на 100км в смешанном цикле: 4.3 л Объем бензобака: 30 л Снаряженная масса автомобиля: 645 кг Допустимая полная масса: 975 кг Размер шин: 135/80 R12

Характеристики двигателя

Расположение: спереди, поперечно Объем двигателя: 750 см3 Мощность двигателя: 35 л.с. Количество оборотов: 5600 Крутящий момент: 52/3200 н*м Система питания: Карбюратор Турбонаддув: нет Газораспределительный механизм: OHC Расположение цилиндров: Рядный Количество цилиндров: 2 Диаметр цилиндра: 82 мм Ход поршня: 71 мм Степень сжатия: 9.6 Количество клапанов на цилиндр: 2 Рекомендуемое топливо: АИ-92

Модификации двигателя

Двигатель	Коробка	Привод	Расход, л	Разгон до 100, с.
0.6 29 л.c. бензин	механика	передний	6.5/5.5	30
0.7 33 л.c. бензин	механика	передний	6.4/5.4	24
0.7 35 л.c. бензин	механика	передний	6.4/5.4	24
1.0 53 л.c. бензин	механика	передний	7.4/5.0	18
1.1 49 л.c. бензин	механика	передний	7.4/5.1	18

Кузов

Тип кузова: хэтчбек Количество дверей: 3 Количество мест: 4 Длина машины: 3200 мм Ширина машины: 1420 мм Высота машины: 1400 мм Колесная база: 2180 мм Колея передняя: 1210 мм Колея задняя: 1200 мм Дорожный просвет (клиренс): 150 мм Объем багажника максимальный: 630 л Объем багажника минимальный: 210 л

11.1.1 Коробка передач / ВАЗ 1111

	Вам потребуются
ключи «на 10», «на 13», «на 17» и «на 19» упор под коробку передач

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.
Слейте масло из коробки передач.
Снимите стартер.
Ослабьте затяжку гаек ступиц и гаек крепления передних колес.

1. Отверните гайку крепления наконечника “массового” провода к коробке передач и…

2. …отсоедините его от коробки передач.

3. Отсоедините трос привода от вилки выключения сцепления и кронштейна на задней крышке коробки передач и отведите его в сторону (см. подраздел 11.2.6.).

4. Отвернув гайку крепления, отсоедините трос привода спидометра от коробки передач.

5. Отверните верхний болт крепления коробки передач к двигателю.

6

Обратите внимание: под головкой болта установлена пружинная шайба.

7. Отсоедините колодку с проводами от выключателя света заднего хода.

8

Отверните три болта крепления (под головками болтов установлены пружинные шайбы) и…

9. …снимите нижний щиток картера сцепления.

10. Удерживая вторым ключом болт крепления реактивной тяги от проворачивания, отверните гайку.

11. Обратите внимание: под гайкой установлены пружинная и плоская шайбы.

12. Отсоедините реактивную тягу от коробки передач, вынув болт.

13. Ослабьте затяжку хомута крепления тяги привода переключения передач к шарниру штока выбора передач.

14. Разожмите хомут с помощью отвертки.

15. Отсоедините тягу привода переключения передач от шарнира штока выбора передач.

16. Подвесьте к выпускной трубе обе тяги.

17. Отверните две гайки крепления опоры рулевого механизма к левой продольной трубе подрамника.

18. Отверните две гайки крепления поперечины к подрамнику.

19. Обратите внимание: под каждой гайкой установлена пружинная шайба.

20. Снимите поперечину со шпилек.

21. Отверните гайки ступиц и выведите хвостовики наружных шарниров из ступиц обоих передних колес (см. подраздел 11.3.1.).

22. С левой стороны, удерживая вторым ключом от проворачивания болт крепления стойки стабилизатора к рычагу, отверните гайку (под гайкой установлена пружинная шайба).

23. Отсоедините стойку от рычага подвески, вынув болт.

24. Отвернув две гайки крепления, снимите со шпилек кронштейн крепления штанги стабилизатора с левой стороны.

25. Удерживая вторым ключом от проворачивания болт крепления левой опоры силового агрегата к кронштейну левой продольной трубы подрамника, отверните гайку.

26. Обратите внимание: под гайкой установлены пружинная и плоская шайбы.

27. Выньте из опоры болт.

28. Обратите внимание: под головкой болта установлена плоская шайба.

29. Установите под коробку передач надежный упор.

30. Отверните болт заднего крепления левой продольной трубы подрамника к кузову и…

31. …выньте болт с упорной шайбой.

32. Отверните гайки двух болтов переднего крепления левой продольной трубы подрамника, удерживая вторым ключом болты от проворачивания.

33. Выньте болты, придерживая трубу подрамника.

34. Снимите левую продольную трубу подрамника в сборе с рычагом подвески и растяжкой.

35. Отверните три гайки крепления кронштейна опоры к коробке передач.

36. Обратите внимание: под гайками установлены пружинные шайбы, а…

37. …под верхней гайкой установлен еще и рым.

38. Снимите кронштейн с опорой со шпилек крепления.

39. Отверните нижний правый болт крепления коробки передач к двигателю (болт расположен над правым внутренним шарниром равных угловых скоростей).

40. Отверните нижний левый болт крепления коробки передач к двигателю.

41. Ослабьте затяжку болта крепления картеров коробки передач, под которым установлен рым.

42. Разверните рым так, чтобы он не мешал при снятии коробки передач.

43. Сдвиньте коробку передач назад так, чтобы первичный вал вышел из сцепления, при этом не повредите лепестки диафрагменной пружины сцепления.

44. Опустив заднюю часть коробки передач, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. Залейте масло, отрегулируйте привод сцепления (см. подраздел 11.2.7.) и привод переключения передач (см. подраздел 11.1.12.).

Основные параметры

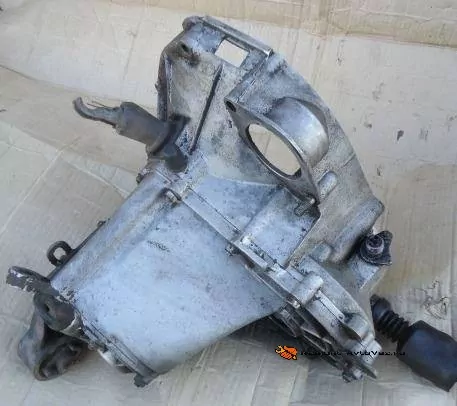

КПП ВАЗ «Ока» 1111 и 11113 – двухвальная, с 4-ю ступенями, объединена с главной передачей и дифференциалом. Все передачи для движения вперед – синхронизированы. Передача вращения на передние ведущие колеса от коробки осуществляется посредством двух приводных валов с шарнирами равных угловых скоростей. Вес узла составляется всего 24,5 кг.

Из-за поперечного расположения силовой установки управление коробкой осуществляется дистанционно.

Обе модификации малолитражки получили идентичные по конструкции коробки, поэтому передаточные соотношения передач одинаковы, разница между КПП «Ока» 1111 и 1113 только в показателях главной передачи:

Передаточные соотношения «Ока» 1111 и 11113
передача	1111	11113
1-я	3,7
2-я	2,06
3-я	1,27
4-я	0,9
задняя	3,67
главная	4,54	4,1

Конструкция КПП достаточно хорошо проработана, что обеспечивает вполне приемлемые ходовые показатели «Ока».

Мнения об автомобиле «Ока»

О машине ВАЗ-11113 есть много противоречивых мнений – у этого авто есть много положительных качеств, но сильно портит репутацию транспортного средства низкое качество сборки и большой процент брака в запчастях. Среди положительных моментов автовладельцы отмечают:

• отличную маневренность – машина легко паркуется практически везде, в городском потоке автомобилей достаточно просто перестраивается из одного ряда в другой;
• на удивление вместительный багажник – при сложенных задних сиденьях в него помещается много вещей;
• хорошую проходимость – благодаря неширокой колее колес, малым размерам и небольшому весу «Ока» не застревает в сугробах и уверенно выкарабкивается из неглубокой грязи;
• маленький расход топлива.

Минусов в вазовском авто тоже немало:

подвеска плохо переносит российские неровные дороги – она довольно хлипкая, миниатюрные колесные диски R12 гнутся даже от небольшого удара;
машина не обладают высокой антикоррозийной стойкостью, особенно быстро ржавеют кузова и кузовные элементы на автомашинах выпуска после 1995 года;
безопасность «Окушки» находится на низком уровне;
по воде на авто нужно ездить осторожно – катушка зажигания от попадания на нее влаги перестает работать, в дождливую погоду отсыревают свечи;
качество запчастей невысокое, особенно, если это неоригинальные детали;
родные зеркала маленькие и неудобные – в них почти ничего не видно.

Подводя итог, можно сказать, что ВАЗ-11113 – очень неплохой автомобиль, но требует постоянного ухода, и он создан для людей с «руками». Если не следить за техническим состоянием авто, «Ока» быстро «рассыпается».

ГЛАВНАЯ ПАРА

Главная пара 4,13 для КПП 2108 конструктива. Точные технические параметры: Передаточное отношен..

Характеристики: Производитель Тольятти ..

Оригинальная главная пара ВАЗ, проверенная и отобранная по посадочным диаметрам. Точные технические..

Главная пара 3,9 для КПП 2110 конструктива. Точные технические параметры: Передаточное отношение -..

Главная пара 3,9 Приоровский конструктив. Вал внутри полый. Точные технические параметры: Передат..

Главная пара 4,13 для КПП 2108 конструктива. Точные технические параметры: Передаточное отношение ..

Главная пара конструктива ВАЗ 2110 Точные технические параметры: Передаточное отношение — 4,133 Ч..

Главная пара 4,3 для КПП 2108 конструктива. Хороший вариант как для спорта так и активного городског..

Источник

Основная информация

Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.

Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.

Самостоятельная диагностика

Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.

Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:

• Не включается сцепление;
• Педаль не возвращается в обратное положение;
• наблюдается буксировка;
• ощущается некая вибрация в момент включения сцепления.

Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.

Как заменить сцепление своими руками?

Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.

Итак, алгоритм проведения замены сцепления на автомобиле ОКА:

Поднимите переднюю часть машины;
Снимите автомобильные колеса;
Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры

Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй.
Снимаем коробку передач и переходим к замене элементов сцепления.
Снимите корзину, закрепленную на маховике с помощью болтиков.
Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками. Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку

Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.

Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.. Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:

Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:

Аккуратно обращайтесь со своим транспортным средством;
Начинайте движение автомобиля без пробуксирования, плавно и осторожно;
Постоянно следите за состоянием сцепления авто;
Применяйте исключительно высококачественные запчасти для своего транспортного средства;
Регулярно проходите техническое обслуживание в автомобильных сервисных центрах.

Значения передаточного числа

Для механической коробки передач, работающей в пятискоростном режиме, передаточные числа находятся в таких диапазонах:

· 1-я передача – от 3 до 4;

· 2-я передача – от 2 до 2,9;

· 3-я передача – от 1,2 до 1,9;

· 4-я передача – от 0,9 до 1,2;

· 5-я передача – от 0,7 до 0,9;

· задний ход – от 3 до 4.

В автоматических коробках передач диапазоны значений несколько шире. Сделано это для того, чтобы в различных режимах силовой агрегат работал динамичнее и более гладко. Кроме того, если в автоматике передаточные числа будут настроены неправильно, то езда на автомобиле станет некомфортной с периодическими рывками и внушительным расходом топлива. Поэтому оптимальными для АКПП считаются значения передаточного числа, расположенные близко к друг другу. При таких параметрах разгон автомобиля будет происходить без неприятных рывков во время переключения скоростей.

Подробнее о передаточном числе будет рассказано в этом видеоролике:
