Замена карданчика рулевого вала калина

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ»)

Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Где купить и цена на новый радиатор охлаждения на Калину

По поводу покупки новой детали, можно рассматривать различные варианты, начиная от автомобильных рынков, магазинов и заканчивая авторазборкой. Я часто ставлю на свою Калину запчасти со своего же разбора, но в данном случае радиатора не было, поэтому пришлось покупать новый. Из основных производителей, которые сейчас представлены на рынке, цены могут быть следующие:

Замена основного радиатора Калина с кондиционером

Пробил радиатор. Ездил полгода, заметил летом что течет из радиатора, каплями немного, ну доливал, пока не настал момент когда стало уходить литрами в день. Я б сразу поменял радиатор основной, но проблема в том что в Калинах в комплектации с кондиционером идет особенный радиатор с маркировкой 01182b, если его не установить а поставить от простой калины, летом машина будет в паре с кондером перегреваться. Основной сюрприз в том, что цена радиатора просто зашкаливает, по меркам запчастей для Ваза — это 4000рублей Lyzar. И б/у не найти на разборках не то что радиатор 01182b, калины даже не часто разбирают. Ну чтоб не разорятся на тосоле пошел и купил радиатор. В сервисе поменяли за 600р, при том что я еще стоял и подсказывал как снять радиатор. Снимается он через низ, нужно открутить крепления радиатора, снять вентилятор, ну защиту и воздухан само собой — все больше ничего особенного нет. Фотки потекшего и нового радиатора ниже

пытался залепить холодной сваркой когда была установлена до покупки радиатор, но без смысла

Auto-Translated Original (RU)

Процедура самостоятельной замены крестовины рулевого вала

Замена проходит в несколько этапов:

Приподнимаем автомобиль над землей при помощи подъемника или закатив в яму, но можно обойтись и поднятием передней части авто.
Выставляем рулевое колесо под прямым углом и фиксируем, а также фиксируем руль, во время замены не желательны движение колес и руля.
Для доступа к рулевому валу снимаем левое (правое) колесо. Идем в салон и выкручиваем крепежный болт, после легкого усилия рулевой вал должен сойти с рулевого колеса.
Под автомобилем аккуратно снимает верхний и нижний кожух, проверьте количество грязи на крестовине и кардане рулевого вала, далеко не во всех автомобилях они защищены пыльником (покупка и установка такой резинки обойдется в 100-200 руб.).
Находим и выкручиваем болт на крестовине, возможно, придется воспользоваться WD-шкой. После того как болт откручен рулевой вал должен легко сойти с рулевой рейки.
Тянем вал вниз и вытаскиваем. Часто механизм крестовины ржавый и грязный, первым делом, необходимо будет отмыть его.
Для развальцовывания понадобиться звездочка соответствующего диметра, фиксируем вал в тисках.
При помощи головки (предположительно 8-ки) выбиваем крестовину вначале в одну сторону (снимаем стаканчик подшипника), и в другую сторону (также снимаем стаканчик).
Затем берем новую крестовину и вставляем в таком же порядке – заводим вначале одну сторону, а затем другую, запрессовываем при помощи тисков (но не слишком туго, металл может помяться).
Оба стаканчики выравниваем и завальцевываем зубилом и молотком.

Конечная процедура сборки не отличается от разбора – главное сохранить порядок. Итак, мы произвели замену крестовины рулевого вала, если все сделано верно – то управляемость будет лучше отзываться на Ваши усилия.

Давно нечего не писал, так как был занят стройкой и это время почти нечего не делал с машиной, только поменял тормозной цилиндрик задний и тросик ручника, а то он совсем закис и ручник пропал как не тяни.Карданчик уже давно гремел, а сейчас грохот стал совсем невыносимым да еще люфт руля стал как у Камаза. Менять решил на цельный от ТАЯ (Технология от А до Я)

и не потому что он супер пупер, а так как я не крутил родной все равно оставался люфт в соединении двух половинок родного.Выставил руль ровно, сделал метки на рейке и на руле,

разъединил две половинки родного, для этого раскрутил болт, который их держал и стучал молотком по ним, пока они не разъединились и снял их отдельно друг от друга.

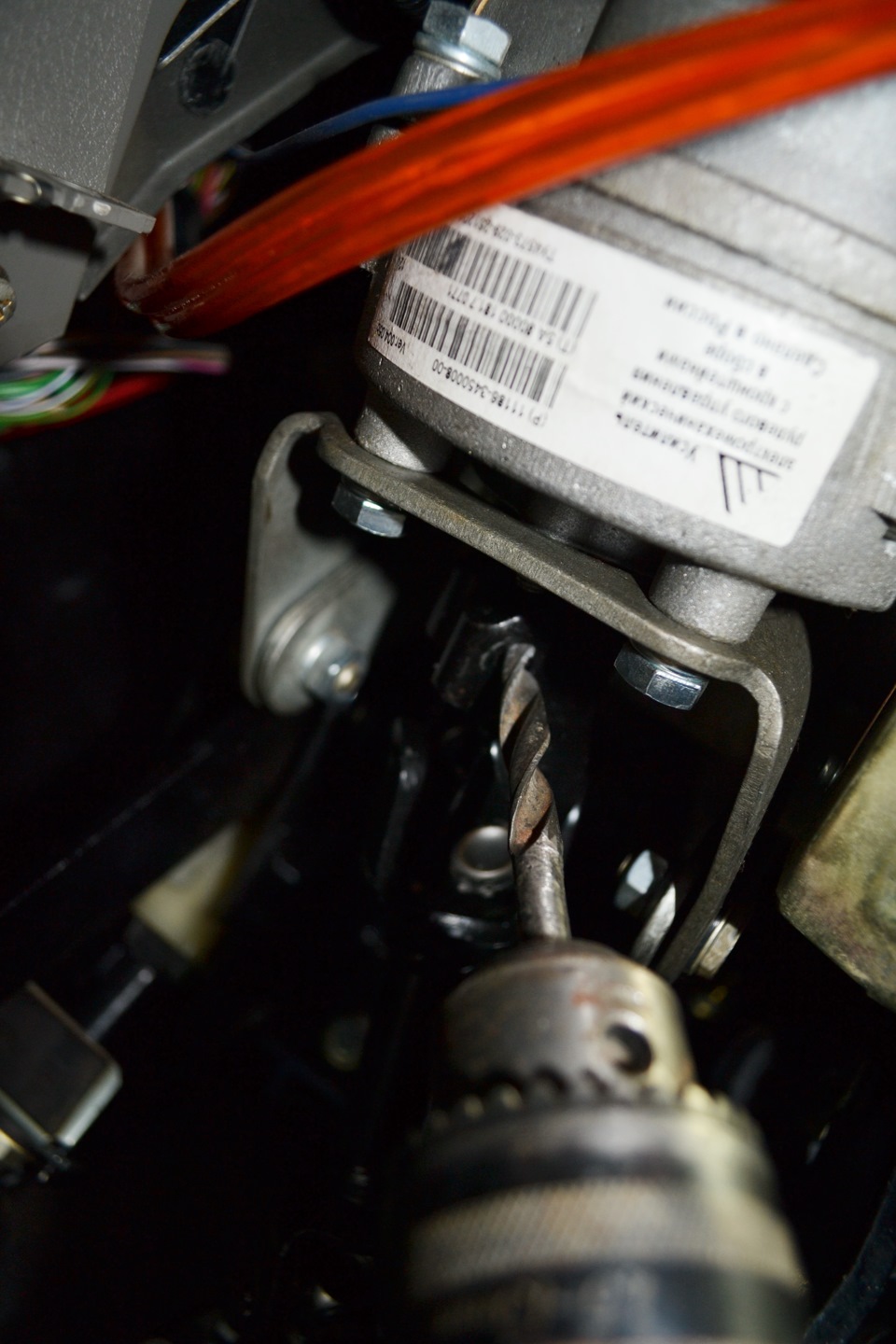

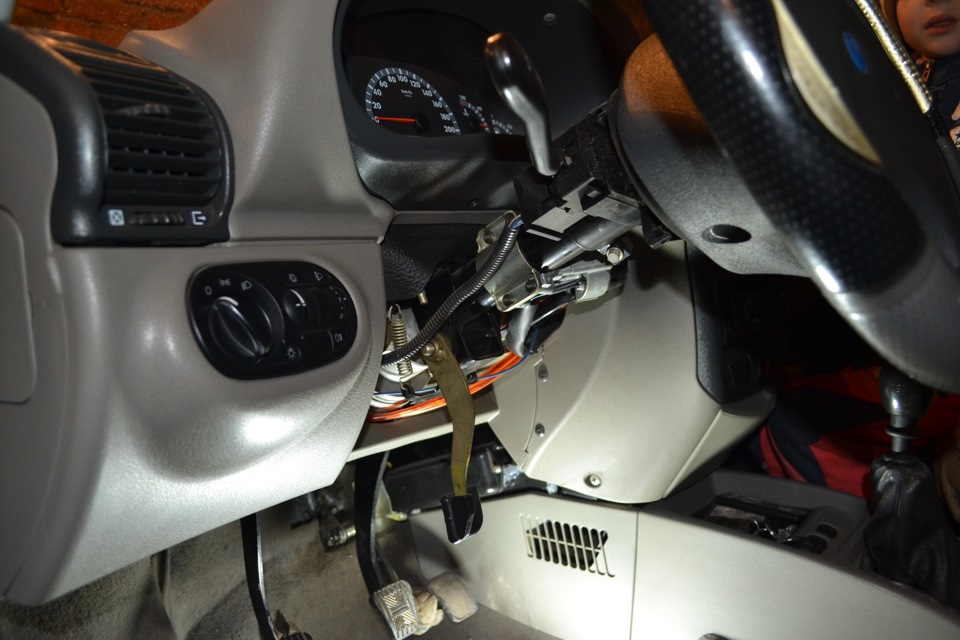

Затем снял все пластик около рулевой вала с ЭУР,

далее ослабил крепления рулевой вала, снимать его не стал а только подал его вверх этого хвалило,

для того чтобы одеть новый на место, зажимные части вала немного развел по сторонам, для этого вставил зубило и пару раз ударил,

и без проблем поставил на место, а вот в крутить болтики оказалось проблемно, пришлось стягивать струбциной со стороны рулевой рейки и тогда болтик в крутился,

а с другой стороны подлезть струбциной не получилось, пришлось со стороны где была резьба рассверлить отверстие

и вставить болт с гайкой от старого карданчика (там они с гайками, а в новом резьба нарезана в теле карданчика и болты без гаек).

Все затянул и поставил на свои места и поехал.Что могу сказать по ощущениям это просто кайф, давно в этой части машины не было такой тишины, рулевое управление стало очень собранным, кочки не чувствуются вообще и рулиться стало намного легче и мягче, я очень доволен проделанной работой. Я не хочу сказать что родной совсем был плохой, но небольшой люфт в соединительной части был всегда, даже к отцу в калину залез проверить, у него тоже люфт, но при этом не гремит.

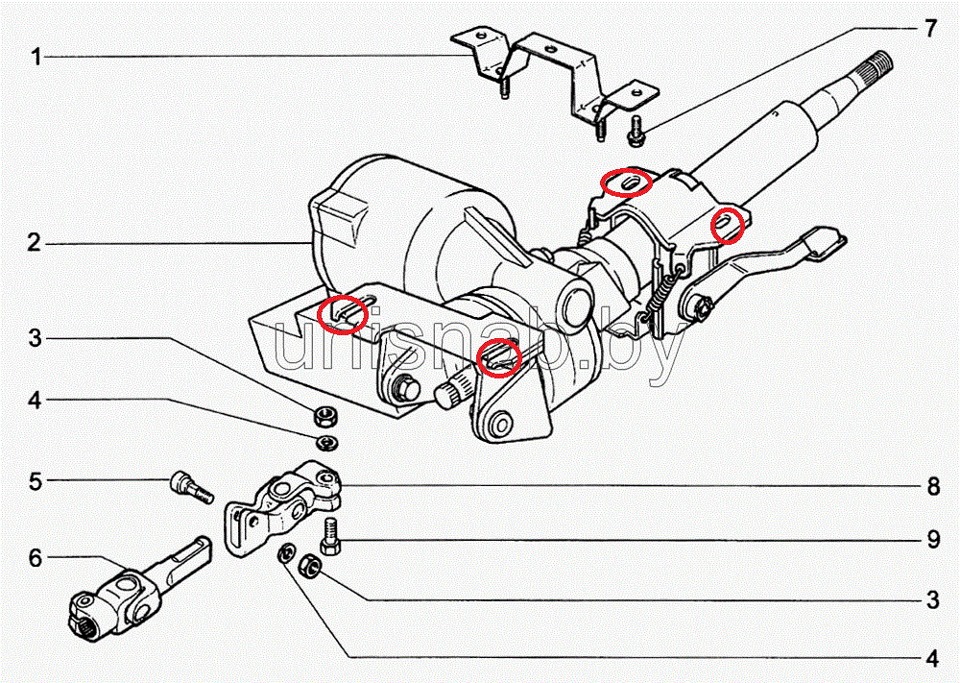

Как заменить карданчик рулевого типа

После снятия колонки нужно произвести замену рулевого карданчика. Для этого:

Сдвигаем рулевой вал так, чтобы оказался доступен болт, который фиксирует кардан с колонкой рулевого типа.
Начинаем выкручивать гайку, удерживая 2-м ключом болт;
Удаляем болт;
Карданчик убирается со шлицев колонки;
«Свежий» карданчик нужно надеть на шлицы колонки рулевой;
Место соединения закрепляется при помощи болта, оснащённого гайкой;
Инсталлируем на крепление кронштейн, после чего наживляем гайки с болтами;
Производим монтаж узла рулевых переключателей;
Осуществляем финальную сборку руля.

На этом моменте процедура замены изделия может считаться завершённой. Если всю работу выполнять согласно инструкции, можно получить вполне удовлетворительный результат.

Рулевой вал

Рулевой вал обеспечивает соединение рулевого колёса с рулевым механизмом. Довольно часто используется шарнирный рулевой вал. Благодаря ему обеспечивается уменьшение уровня травматизма водителя в случае аварийной ситуации.

Положительные качества рулевого вала:

Бесшумность. Из-за отсутствия люфта в карданном соединении с упругими втулками происходит бесшумная работа;
Отсутствует заедание и замечается лёгкость вращения, благодаря наличию качественной смазки и высокого антифрикционного свойства втулок кардана;
Отличная упругость втулок кардана, а это гарантирует большую долгосрочность использования.

Процедура самостоятельной замены крестовины рулевого вала

Замена проходит в несколько этапов:

Приподнимаем автомобиль над землей при помощи подъемника или закатив в яму, но можно обойтись и поднятием передней части авто.
Выставляем рулевое колесо под прямым углом и фиксируем, а также фиксируем руль, во время замены не желательны движение колес и руля.
Для доступа к рулевому валу снимаем левое (правое) колесо. Идем в салон и выкручиваем крепежный болт, после легкого усилия рулевой вал должен сойти с рулевого колеса.
Под автомобилем аккуратно снимает верхний и нижний кожух, проверьте количество грязи на крестовине и кардане рулевого вала, далеко не во всех автомобилях они защищены пыльником (покупка и установка такой резинки обойдется в 100-200 руб.).
Находим и выкручиваем болт на крестовине, возможно, придется воспользоваться WD-шкой. После того как болт откручен рулевой вал должен легко сойти с рулевой рейки.
Тянем вал вниз и вытаскиваем. Часто механизм крестовины ржавый и грязный, первым делом, необходимо будет отмыть его.
Для развальцовывания понадобиться звездочка соответствующего диметра, фиксируем вал в тисках.
При помощи головки (предположительно 8-ки) выбиваем крестовину вначале в одну сторону (снимаем стаканчик подшипника), и в другую сторону (также снимаем стаканчик).
Затем берем новую крестовину и вставляем в таком же порядке – заводим вначале одну сторону, а затем другую, запрессовываем при помощи тисков (но не слишком туго, металл может помяться).
Оба стаканчики выравниваем и завальцевываем зубилом и молотком.

Рулевая крестовина — ключевой в управлении автомобиля, он отвечает за передачу вращения колеса на реечный узел через карданчик рулевого вала (к нему закрепляется сама крестовина). От правильного его функционирования зависит не просто удобство управления автомобилем, но безопасность и здоровье всех пассажиров. Если автомобиль эксплуатируется уже более 100 тысяч километров, ему, скорее всего, необходима починка, стоит заранее изучить вопрос, когда и как поменять крестовину на рулевом карданчике.

Рулевой механизм

Рулевой механизм реечного типа является самым распространенным узлом управления транспортным средством для легковых авто. Главные детали такого механизма — это шестеренка и рулевая рейка.

Шестерня крепится на вал рулевого колеса и находится всегда в зубчатом зацеплении рейкой. При вращении руля, вращается рулевая колонка, вращается шестеренка, закрепленная на ней, шестерня приводи в движение рейку, которая толкает рулевые тяги и поворачивает колеса.

Схема рулевого реечного механизма1-чехол; 2-владыш; 3-пружина; 4-палец шаровый; 5-шарнир шаровый; 6-упор; 7-рейка рулевая; 8-шестеренка.

Как видно по схеме, конструкция механизма рулевого управления автомобилем проста, но она чувствительная к вибрациям во время движения по неровной дороге.1-наружный наконечник рулевой тяги; 2-резьбовая втулка; 3-внутренний наконечник рулевой тяги; 4-защитный колпак правый; 5-рулевой механизм; 6-вал-шестерня; 7-картер рулевого механизма; 8-защитный колпак левый; 9-стопорная пластина болтов крепления рулевых тяг; 10-соединительная пластина; 11-труба картера.

Реечный рулевой механизм устанавливают на переднеприводные авто. На автомобиле Лада Калина рулевая рейка помещена в алюминиевый корпус (картер). Шестерня здесь применяется косозубая и, соответственно, на рейке зубья имеются косые зубья. Угол поворота руля 720 градусов, то есть 2 полных оборота: один оборот на право до упора, второй оборот налево до упора.

На рулевых механизмах для машин Ваз Лада Калина устанавливаются рулевые реечные механизмы с разным передаточным числом.

Для обычных автомобилей устанавливается рулевое устройство с передаточном числом 4,02.

Износ деталей рулевого механизма увеличивается, если нет защиты от пыли, воды и грязи. В Калине детали рулевого устройства защищены сверху капотом, снизу поддоном, но при эксплуатации в агрессивной манере, вода, соли, грязь все же попадают на рулевую колонку.

Регулировка пружины и усилителя руля

Очень часто причиной стука при повороте рулевого колеса является ослабление прижимной пружины. Она обеспечивает нужное усилие прижатия шестерни рулевой рейки к главной шестерне вала, которое устанавливается на заводе-изготовителе путем регулировки и фиксирования пружины. В процессе использования транспортного средства пружина теряет упругость, расслабляется.

Для того чтобы повысить усилие прижатия пружины, необходима ее подтяжка, что и производится после отсоединения рулевого механизма, но без извлечения рулевой рейки. Ремонт рулевой рейки в этом случае заключается в установке нужного зазора между рейкой и шестерней вала. Рулевая рейка устанавливается в среднее положение и фиксируется от перемещений.

Извлекается заглушка из резины, а в отверстие регулировочной гайки упора помещается щуп индикатора так, чтобы он соприкасался с упором рейки. Лучше использовать индикатор часового типа. Затем, проворачивая вал-шестерню, который толкает упор, индикатором замеряется размер перемещения упора. Длина перемещения не должна превышать 0,05 мм.

Если наблюдается превышение этой величины, то оно устраняется поворачиванием регулировочной гайки. Рулевая рейка фиксируется в положении, соответствующем необходимому зазору, а легкость вращения вала-шестерни проверяется в пределах всего возможного перемещения рейки.

Вращение регулировочной гайки производится при помощи специального ключа для регулировки рулевых реек ВАЗ. Не рекомендуется слишком сильное затягивание гайки, что может негативно сказаться при максимальных поворотах рулевого колеса. В случае наличия люфта при повороте руля подтяжка пружины может быть произведена путем практического подбора правильного усилия.

Регулирование электрического усилителя Калины лучше всего производить после снятия рулевой рейки, но его можно выполнить и без демонтажа при некоторых неудобствах. Автомобиль ставится на ремонтную яму так, чтобы снизу открылся доступ к креплению передней части усилителя.

Зажимная гайка подтягивается поворотом по часовой стрелке снизу, а при подтягивании гайки сверху, соответственно, против часовой стрелки. С целью профилактики следует проверить состояние сальника, так как при сильном выворачивании рулевого колеса сальники быстро изнашиваются. Одновременно производится смазка всех элементов, особенно пыльников рулевых тяг.

Монтаж крестовины GMB

Данная деталь должна маркироваться цифрой 1638, в которой зашифрована ширина крестовины и рекомендуемый диаметр подшипников. Допускается использовать запчасти с маркировкой 1640, однако трудности, связанные с кернением после монтажа детали трудно назвать оправданными.

Чтобы выполнить замену крестовины, необходимо подготовить соответствующий инструмент. В этот список входит отвертка, молоток и тиски, а также оправка и выжимка. После снятия карданчиков, используя тиски, в сторону выдавливается крестовина. Молоток может понадобиться для того, чтобы выбить подшипник, который не снялся с детали сразу. Та же операция производится и с противоположным подшипником. В итоге половина карданчика становиться свободной, а со второй его части крестовина выпрессовывается аналогичным образом.

Далее устанавливается новая деталь и закерниваются подшипники. Это финальный этап ремонтно-восстановительных работ, который завершается установкой карданчиков в штатные места. Убедившись, что все конструктивные элементы находятся на своих местах, остается лишь затянуть крепежные болты.

Установка рулевой рейки 3,1 оборота на Ладу Калина (спорт), карданчик и усилитель.

Поставил рейку еще давно, но небыло времени написать.

Началось все с того, что я достал рейку от калины спорт, нашел нужную смазку, купил промежуточный вал рулевого управления СС-20 и тарельчатую пружину.

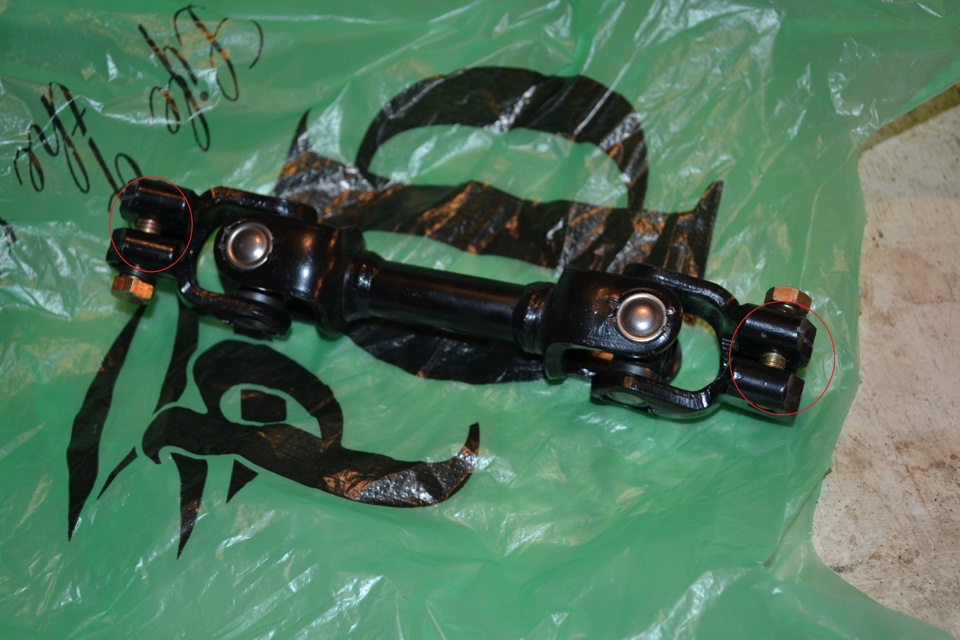

новая рейка и промежуточный вал СС-20

Все что нужно чтобы подготовить рейку к установке написано тут

Так же был приобретен усилитель щитка передка от техномастера. Нужен он для того чтобы рейка меньше «гуляла» Эффект можно оценить при поворотах на большой скорости.

В самой замене нет ничего сложного, кардан рулевого управления откручивается из салона, с одной стороны он соединяет рейку а с другой ЭУР. Правда с ним пришлось помучаться чтобы закрутить последний болт который ближе к ЭУР, очень не удобно подлазить, помучался я несколько часов) фото не делал, да там и не видно ничего будет.

Заводской промежуточный вал

Для замены рейки сначала откручиваем кардан из салона, потом съемником снимаем рулевые тяги:

съемник для выпрессовки

Затем откручиваем 4 гайки (по 2 с двух сторон), для удобства нужно снять аккумулятор, снимаем рейку со шпилек и достаем ее через левый (по ходу движения) проем для рулевых тяг.

вид из под капота

вид из левого проема рулевых тяг

старая и новая рейки на ладу калину. Новая – лада калина спорт

Усилитель ставится очень просто, за место стандартных ушей крепления рейки ставятся уши от усилителя, затем к ним прикручивается труба. Только делать это лучше уже под капотом, иначе рейка может просто не пролезть.

новая рейка с усилителем

Потом все собираем в обратной последовательности, обязательно нужно сделать сход-развал.

новая рейка с усилителем вид из под капота

рулевая тяга со старой стойкой

рулевая тяга с новой стойкой. Про подвеску на лада калина спорт здесь.

Сразу же я решил установить резиновую защиту в проемы рулевых тяг:

резиновая защита рулевых тяг

резиновая защита рулевых тяг лада калина

Конечно плюсы сомнительные, сделана она из резины очень плохого качества, как я слышал быстро рвется, слева не очень хорошо прилегает и немного оттопыривается благодаря рулевой рейке. В общем я решил поставить пока не порвется, а там посмотрим.

Об ощущениях: Ездить стало намного удобнее, теперь не нужно перехватывать руль при обычном повороте и крутить туда-сюда на парковке, даже 3 оборотов иногда кажется много а уж про 4 и вспоминать не хочется) Я долгое время не мог привыкнуть что постоянно надо крутить руль, даже перестроиться быстро из полосы в полосу было проблематично. Эффект от кардана рулевого управления и усилителя рейки сложно описать потому что я поставил все сразу, но в целом рулевое управление изменилось очень сильно в лучшую сторону, появился четкий ноль, обратная связь с дорогой, руль конечно же потяжелел, но мне от этого стало только комфортнее! Сейчас например на все новые калины и гранты ставят рейку 3,1 оборота и новый ЭУР. Так вот крутится там руль очень легко, но из-за этого теряется информативность управления. Поездив долгое время на гранте, могу с уверенностью сказать, что у меня рулевое управления намного информативнее! Хотя там небыло никаких усилителей и карданов.

Но все же советую всем у кого пришел срок менять рулевую рейку, а можно и не дожидаться этого срока, как сделал я, ставить короткую рейку на 3,1 оборота, тем более что сейчас их довольно просто найти в продаже. А эффект будет заметен сразу!

По стоимости у меня получилось так:

— Рейка калина спорт — 4200р.

— Промежуточный вал СС-20 — 1500р.

— Смазка для рейки и тарельчатая пружина — 300р.

http://wiki.zr.ru/157-2_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Kalinahttp://autodont.ru/steering/zamena-rulevogo-vala-lada-kalinahttp://wiki.zr.ru/157-2_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Kalinahttp://tuningtaza.ru/3953-ustanovka-rulevoj-rejki-31-oborota-na-ladu-kalina-sport-kardanchik-i-usilitel.html

Смазка рулевой рейки Лада Калина без снятия — пошаговая инструкция

Всем привет. Сегодня на ВАЗ Ремонт е поговорим о рулевой рейке, а точнее о том, как смазать рулевую рейку на Калине, не снимая. Работа из разряда несложных, поэтому ее, как и много других работ, можно смело выполнять в домашних условиях. Рулевая рейка на Лада Калина такая же, как и в десятке и точно также, как и на ВАЗ 2110 она не отличается стойкостью к неисправностям, поэтому время от времени приходится с ней возиться .

О признаках неисправности рулевой рейки я уже писал в статье: Признаки неисправности рулевой рейки. Диагностика гур своими руками , поэтому особо зацикливаться на данном этапе не буду. Необходимость смазки рулевой рейки возникает в случае плохой или затрудненной работы последней. Чтобы понять нужно ли смазывать рулевую рейку, достаточно заглянуть под пыльники, которые крепятся на хомутах в торцах рейки. В моем случае шток рейки был сухим и выглядел вот так (см. фото.):

Безусловно, лучше было бы полностью снять рулевую рейку и произвести ревизию всех ее деталей, однако эта работа отнимает намного больше времени и необходима лишь в крайних случаях, когда рейка не просто нуждается в смазке, а полностью неисправна. Кстати, о том, как заменить рулевую рейку написано в этой статье .

Что потребуется для работы?

Для работы вам потребуются: несколько пластиковых хомутов; смазка ( Литол или Фиол или какая-нибудь альтернативная); шприц и кусок трубки от медицинской системы (желательно); бокорезы или нож (для срезания старого хомута).

Как смазать рулевую рейку не снимая — пошаговая инструкция

1. Итак, первым делом подбираемся к пыльникам и откусываем бокорезами или срезаем ножом старые хомуты, которыми крепятся пыльники рулевой рейки .

2. Далее оцениваем состояние смазки и ее наличие, у меня, как вы видели на фото выше, рейка была полностью сухой. Также произведите осмотр пыльника рейки, если он поврежден или потрескался, его необходимо поменять.

3. Поворачиваем руль максимально влево или вправо (зависит от того с какой стороны вы работаете), чтобы шток ушел вовнутрь рейки и не мешал набивать смазку, затем берем шприц с удлинителем (кусок трубки от медицинской системы ), если есть конечно, набиваем туда смазки и выдавливаем содержимое шприца в полость рулевой рейки. Если же шприца нет, набиваем вручную, используя отвертку или что-то похожее на лопатку.

4. Когда смазка набита, берем пыльник и одеваем его на место, после чего фиксируем его пластиковым хомутом.

5. Теперь все вышеописанные действия повторяем с другой стороны, снимаем пыльник, крутим руль в обратную сторону и набиваем в рейку смазки.

6. Одеваем пыльник и крепим его стяжками.

7. Для пущей надежности можно покрутить рулем влево/вправо, тем самым как бы прокачивая смазку, после чего снова повторить процедуру. Однако, если вы выворачивали руль до упора и пользовались шприцом с удлинителем, то думаю в повторной смазке нет никакой необходимости.

После того как смазка рулевой рейки Лада Калина будет завершена, собираем весь инструмент, моем руки и проверяем работу. Ход руля должен стать более плавным и мягким. Если же смазка ни к чему не привела, придется искать неисправность в другом месте. Возможно она кроется в критическом износе деталей рейки или связана с рулевыми наконечниками, которые необходимо заменить.

На этом у меня все, спасибо за внимание, надеюсь вам было интересно и полезно узнать, как смазать рулевую рейку на Калине, не снимая. Всем пока и до новых встреч на vaz-remont.ru

Recommendations

Comments 132

Приветствую.А почему была выбрана крестовина 1640 а не 1639?Ваша вроде как утоплена внутрь?

Без разницы. Ставить крестовину безсмысленно, только втулить капролоном. Вот тогда кардан ходит без стука

Спасибо автору за подробное и доходчивое описание этой операции, без этих его инструкций я даже не стал бы и пытаться дорабатывать этот узел. Респект! Однако, ниже описываю первые впечатления по результату.

Ну вот, я наконец-то решился завтулить 2 крестовины рулевого карданчика. Делал в два этапа с перерывом в несколько дней. После замены верхнего, результата не почувствовал совсем. А вот по окончании всех работ, первое что заметил — это то, что руль стал крутиться туже, возможно он разработается со временем. Второе — появились скрипы при поворотах руля, пока салон не согреется они не пропадают. Третье — бренчаний стало конечно меньше, но всё же они остались в районе ЭУРа (?), как собственно и небольшой люфт там же. В плане улучшения управляемости пока не понял, на трассу ещё не выезжал, возможно, более тугой руль даст свой эффект (подобно демпферу). Вот, как-то так.

Интересная тема. А критично вообще стук карданчика? У меня только появился, пока не напрягает.

ппц, а неужели не замечаешь как влияет на рулевое управление? Машину начинаешь сразу подлавливать постоянно!

Как вариант можно машину по менять и делов то

Расскажу свою историю, как застучал родной карданик на гранте, купил новый типо усиленный хватило на 3 месяца застучал, брал Тая проездил осень и зиму постепенно появлялся люфт дошло до стука, сс20 крашеная головка от шляпы волосатой и месяц не проездил застучал, как по мне вся продукция сс20 шляпа(не антиреклама), два раза перевтуливал родной карданик один хер как им потуже не задавай допуск начинают люфтить, единственное что не стучат, так как все перепробовал купил две крести toyo 1638, перевтулим посмотрим что получится.

Я пока лучше втулок из капролоновая ничего не знаю

Втулки не стучат но люфтят со временем, не люблю, люфты в рулевом

Люфтят намного меньше чем все остальные.

А капролон какой брали белый или чёрный, чёрный говорят прочнее на дольше хватает, мне с белого вытачивали чёрный не нашел.

В данном случае не имеет значения белый или чёрный.

Как сейчас втулки? Стоит ставить?

Я сс20 ставил на Калину, проездил до года стук и там появился. Заменили по гарантии! Другой комплект ездил без проблем. А где такой материал взять?

Это плохая крестовина. Брал тоже GMB хватило на 2000 км. Берите TOYO 1638. Качество обалденное, ежу 2 с небольшим года, крестовина как новая не люфтит, не стучит, короче я про нее забыл. а размер 1638 чтобы по краям можно было закернить, я взял 1640 так она встала по краю пришлось сваркой капать края. Брал в автодоке это не реклама. В небольшом автомагазине смотрел была подделка не стал покупать.

Возьму на заметку. Я сейчас все карданчики втулю. Втулки ходят лучше подшипников, проверено на таксистах.

Сколько проехал на TOYO 1638?

Тысяч 60 прошел, как была так и стоит(люфта нет).

Слушай, а почему 1638, а не 1639, вроде размеры такие. Или не принципиально?

Как поменять рулевой карданчик

лучше всего закатать машину в яму (хотя бы поднять перед машиной).
Заблокируйте рулевое колесо и рулевое колесо под прямым углом. Также не двигайтесь и не касайтесь колес во время ремонта.
Снимаем переднее колесо и откручиваем болт крепления через кабину. Если все операции выполнены правильно, вал должен сам отсоединиться от рулевого колеса.
Снимите обе крышки (верхнюю и нижнюю), убедитесь, что на рулевом валу есть пыльник. Если его нет, лучше установить после ремонта, деталь стоит не более 200 руб.
Откручиваем болт на крестовине, тогда вал сам оторвется от рулевой рейки.
Опустите и извлеките вал. Перед ремонтом его лучше вымыть от грязи и ржавчины, это тоже влияет на качество хода.
Зафиксируйте вал в тисках. После регистрации возьмитесь за головку и отбросьте крестовину в сторону, чтобы снять чашку подшипника. Повторите то же действие на другом конце.
Вставьте новую поперечину в том же порядке (по одной с каждой стороны).
Вставить новую перекладину с помощью тисков (не сжимать).
Выровняйте чашки и закройте молотком и зубилом.
Установите новую деталь на автомобиль в точном обратном порядке.

Многие автовладельцы, ища где и как поменять кардан на Тойоте, замечают, что рулевые крестовины ВАЗ-2015 очень подходят этой марке. Это значительно упрощает процесс закупки запчастей и снижает общую стоимость ремонта.

Когда речь идет о ремонте «рабочей лошадки», автомобиля, участвующего в перевозке или транспортировке грузов, необходимо ремонтировать или заменять чаще, чем каждые 100 000 км (из-за состояния большинства дорог). Опытные мастера, которые дают советы, как поменять кардан на рулевой газели, отмечают, что лучше установить сразу два пыльника, чтобы звук двигателя был тише. При этом сами пыльники тоже можно заклеить поролоновыми кольцами, это значительно снижает скрип и шум внутри автомобиля.

Сама карданная деталь обойдется для отечественных автомобилей от 650 рублей, а для иномарок – выше. Плюс: расходники в виде пыльников и гаек.

Что такое рулевой вал и как произвести его замену?

Одним из самых крупных российских предприятий, занимающихся разработкой легковых автомобилей является АвтоВАЗ.

За тот период, когда существует АвтоВАЗ уже было произведено и выпущено множество автомобилей. Одна из выпущенных моделей является ВАЗ1118, а это самая первая версия “Лада Калина”. Первая модель “Лада Калина” начала выпускаться в 2004 году и закончилось в 2011 году.

Хотя выпуск этой модели автомобилей прекратился уже пару лет назад, но сам автомобиль не исчез с российских дорог и они до сих пор встречаются на дорогах многих российских городов.

Лада Калина 1119 хетчбэк

Первым поколением модели “Лада Калина” является хетчбэк Лада Калина 1119, выпускающийся начиная с 2006 и заканчивая 2013 годом включительно. Представленный прототип “Лада Калина” сравнительно с седаном и универсалом имеет недостаточно большой объём багажника, но если сложить задние сидения, то можно провести достаточно большой груз. Существует три базовые комплектации данной модели: люкс, норма и стандарт. В люкс комплектации предусматривается улучшенная велюровая обивка дверных панелек и кресел.

Двигатель имеет восьмиклапанный мотор объем, которого — 1,6 литра и современный шестнадцатиклапанный агрегат объём, которого — 1,4 литра. Его производство было начато с 2007 года.

Здесь были применены более лёгкие поршни, головки блока, прокладки впускного коллектора из стали и удлинённые шатуны. Благодаря современному мотору “Лада Калина” стала более динамичная.

Лада Калина 1118 седан

С 2004 года начала выпускаться модель “Лада Калина” с кузовом седан, а в 2011 году производство четырёхверчастого автомобиля прекратилось. Колёсная база и просторность салона у седана ничем не отличается от универсала и хетчбэка, а по объёму багажного отделения седан стоит на первом месте. В 2007 году модель автомобиля получила усовершенствованный шестнадцатиклапанный двигатель, имеющий облегчённую шатунно-поршневую группу.

Кардан рулевого вала Лада Калина

Лада Калина 1117 универсал

Массовое производство универсала было начато с 2007 года, а в 2009 году “Ладу Калину” усовершенствовали. Объём багажного отделения универсала имеет больший по сравнению с хетчбэком и меньший по сравнению с седаном литраж. Двигатель имеет восьмиклапанный мотор объём, которого — 1,6 литра и современный шестнадцатиклапанный агрегат объём, которого — 1,4 литра. Уменьшение объёма двигателя сделало “Ладу Калину” намного экономичней и динамичней. Существует три базовые комплектации данной модели: люкс, норма и стандарт.

Рулевой вал

Положительные качества рулевого вала:

Бесшумность. Из-за отсутствия люфта в карданном соединении с упругими втулками происходит бесшумная работа;
Отсутствует заедание и замечается лёгкость вращения, благодаря наличию качественной смазки и высокого антифрикционного свойства втулок кардана;
Отличная упругость втулок кардана, а это гарантирует большую долгосрочность использования.

Заменяем нижний кардан рулевого вала

Необходимый инструмент:

Рожковый ключ на 12;
Молоток;
Трещоточный ключ, имеющий головки на 10 и 12;
Зубило;
Шлицевая отвёртка, имеющая толстое и широкое жало;
Монтировка.

Итак, как поменять кардан рулевого вала калина?

Чтобы заменить кардан рулевого вала калина, вам нужно выполнить следующие шаги:

Выставите колёса в направлении прямолинейного движения автомобиля;
Снимите крышку с воздушного фильтра, имеющего гофру;
Открутите болт на 12 в месте педальных узлов;
Открутите болтик на 12 в районе капота;
Постукивая по ушкам кардана молотком необходимо выбить кардан в сторону руля;
Снимите кардан с вала рейки;
При помощи головки на 10 открутите болты моторного щитка и сдвиньте кожух вверх по кардану;
При помощи монтировки подтолкните кардан вверх по шлицам вала;
Потяните кардан вниз и вынимайте его из рулевого вала;
Оденьте пыльник на новенький кардан;
Через кожух моторного щитка в салон вставьте новенький кардан;
В салоне вы должны попасть карданом в верхний кардан рулевой рейки;
Поставьте ровно руль и оденьте кардан на вал рейки;
Закрутите болтики.

Вам также может понравиться
