Подключение усилителя и сабвуфера к штатной магнитоле лада гранта, калина, приора или веста

Подключение усилителя к штатной магнитоле

Подключение усилителя к штатной магнитоле большинства автомобилей осуществляется в следующем порядке:

  1. Перед началом работы обязательно нужно отключить клеммы аккумулятора.
  2. От аккумулятора к усилителю протягивается красный провод +12В. Как можно ближе к аккумулятору нужно установить предохранитель.
  3. Черный провод (масса) подключается одним концом к металлической части кузова, а другим к усилителю.
  4. Усилитель подключается специальными проводами к динамикам и сабвуферу.
  5. Прокладывается проводка от магнитолы к усилителю с использованием специальных разъемов магнитолы. Она должна располагаться отдельно от штатной проводки во избежание появления помех.
  6. Надевать клеммы на аккумулятор нужно только после полного завершения установки.

Усилитель располагается в салоне или багажнике автомобиля. Если он расположен в слишком узком пространстве, потребуется установка дополнительного охлаждения, так как во время работы усилитель сильно нагревается.

Таким образом осуществляется подключение усилителя к магнитоле автомобиля Лада Приора, Гранта, а также Калина 2, Лансер 10 и многих других. Различия появляются только в последнем пункте, так как магнитолы имеют различные разъемы. Подключение осуществляется через разъемы магнитолы с обозначением ISO или mini-ISO.

Так как различные модели магнитол имеют разное расположение разъемов, перед началом установки усилителя, необходимо ознакомиться со схемой их расположения. Ее можно найти в руководстве по эксплуатации приемника.

Щелевой короб для сабвуфера Урал ТТ 12 с настройкой порта 35 hz

Установка усилителя в приору

Произведем установку сабвуфера на Приору хэтчбек

. В нашем случае придется пожертвовать для аудиосистемы все багажное пространство автомобиля. Запасное колесо придется удалить, вместо него в районе фальшпола будет располагаться усилитель, верх которой будет закрывать фанера, посередине будет вырезано окошко из оргстекла. Объем корпуса для сабвуфера — 80 литров, обтянут он будет кожзаменителем. Стандартная проводкаЛады Приоры хэтчбек не выдержит мощности, поэтому будет проложен кабель КГ-50. Поверхность для усилителя закрепляется с помощью 6 саморезов. Питание осуществляется через медные пластины, туда же прокладываем и массу. Катушки коммутируют сопротивление до 2 Ом. Функцию усилителя выполняет моноблок Kicx QS 1.900, мощностью в 2000 Вт на 1 Ом. При таком варианте не нужно устанавливать предохранитель, так как на усилителе он встроенный, на 200 А. На такой платформе низкочастотные импульсы, выражаемые в басах, раздаются на большое расстояние. Следующий момент — как протянуть питание для саба. Самые дешёвые цены в регионе на техническую дорожную соль в Самаре.

Плюс идет прямо от аккумуляторной батареи. Для этого придется удалить переднее левое колесо, затем снять подкрылок. Именно там находятся провода, которые заходят в салон. Зачищаем контакты и присоединяем плюс сабвуфера, после отстегиваем пластмассовые накладки и проводим кабель под ними. Далее проходит к заднему дивану, кабель пропускаем через нижнюю его часть. Корпус саба делается из фанеры и закрепляется с помощью саморезов и клея. Как было сказано выше, впоследствии все обшивается кожзаменителем или виниловой пленкой. Неплохим вариантом является установка дополнительного генератора, который будет обеспечивать питание сабвуфера. Это снимет часть нагрузки с аккумулятора Лады Приоры хэтчбек

, тем самым продлевая срок его эксплуатации.

Наконец-то решился немножко модернизировать штатную музыку ММС2190. Думал с чего начать. выбор пал на саб с усилком так как замена штатных колонок в дверях и в полке требует более кардинального подхода — установка акустической полки, протяжка новых трасс акустики, шумка дверей, изготовление проставок и т.д.

Снимаем штатную магнитолу на машине

Прежде чем начинать саму процедуру снятия, необходимо все инструменты, которые понадобятся в ходе работы. В их качестве можно использовать съемные ключи либо же две пластины от каркасных дворников. Далее выбранные инструменты надо вставить под незначительным наклоном в пробелы под клавишами TA и Scan, пока не услышите характерный щелчок. После ключи следует немного развести в стороны и достать магнитофон.

Если вы используете для этой цели пластины, то их также нужно развести в стороны и снова свести к центру, а только после потянуть на себя.

Перед инсталляцией нового прибора важно отключить от аккумулятора минусовой контакт. Далее необходимо демонтировать пластиковый карман-заглушку с проема под это устройство

На обратной стороне находится два специальных разъема – коричневый – под задние и передние динамики, а серый предназначен для силовых соединений. Если разъемы транспорта и приемника совпадают, то их можно просто подключить посредством переходников, либо же по схеме. Затем короб с прибором снова вставляется в панель и нажимается кнопка «Reset».

Схема, по которой нужно производить подключение новой магнитолы в машину:

  • клемма желтого цвета, контакт А4 постоянно дает 12 В;
  • синий шнур, контакт А5, выход на антенну машины +12 В;
  • провод красного цвета, контакт А6, дает +12 В во время подключения АСС;
  • черный шнур, А8, масса;
  • фиолетовая клемма, контакт В1, + от правого заднего динамика;
  • шнур черно-фиолетового цвета, В2, – от правого заднего динамика;
  • серый провод, В3, + правого динамика спереди;
  • черно-синий шнур, контакт В4, – правого динамика спереди;
  • белый провод, контакт В5, + динамика слева спереди;
  • черно-белый шнур, В6, – динамика слева спереди;
  • зеленый провод, контакт В7, + задний динамик слева;
  • черно-зеленый шнур, В8, – заднего динамика слева.

Вместе с тем, чтобы полностью сформировать всю акустическую систему, следует установить колонки. Для того чтобы вмонтировать задние, необходимо с помощью отвертки снять крышку-сетку и подключить через переходники контакты. Далее в эти отверстия нужно вставить металлические проушины, которые закрепляются саморезами, а после установить в соответствующие разъемы колонки, надев на них декоративные крышки.

Что касается передних динамиков, то для их монтажа сначала откручивается саморез в ниже рукоятки от двери. После снимается резиновый коврик от закрывающейся ручки. Далее надо отвернуть два самореза и отжать защелки. Это позволит изъять панель управления стеклоподъемниками. Сделав это, необходимо снять колпак от штырька на блокировке замка вместе с декоративным ободком, избавиться от обшивки и выполнить подключение колонок на установочные места.

Как правильно снять магнитолу без специальных ключей

С проблемой снятия магнитолы в машине сталкивается немало автомобилистов. Одни не могут вытащить штатный аппарат, установленный на заводе, другим музыка досталась в наследство вместе с авто, третьи банально потеряли специальные ключи. Причин демонтажа тоже хватает — от ремонта проводки до покупки новой стереосистемы. Отсюда возник спрос на информацию, как и с помощью чего можно аккуратно вынуть автомагнитолу, не повредив пластик передней панели. И хотя операция примитивно проста и спокойно выполняется подручными средствами, в ней есть подводные камни, о которых необходимо знать.

Снятие и установка штатной магнитолы на Приоре

Безусловно, одной из самых узнаваемых моделей отечественных автомобилей на сегодняшний день является «Лада Приора»

Ее надежность и приемлемая цена привлекает внимание многих будущих и настоящих автовладельцев

Большинство водителей предпочитают создавать свой собственный стиль в салоне транспортного средства. Как и любой другой автомобиль, Приора имеет некоторые конструкционные особенности, которые рекомендуется изучить перед созданием этого самого «собственного стиля».

Одна из этих особенностей связана с магнитолой. Владельцы данной модели автомобиля часто задают вопрос «Как снять штатную магнитолу на Приоре?» Демонтаж магнитолы происходит в несколько этапов:

Инструкция по подключению усилителя к штатной магнитоле

Для того, чтобы наслаждаться качественным звуком в автомобиле, многие автовладельцы подключают к ней внешний усилитель. Это устройство помогает увеличить мощность магнитолы, улучшить качество звука, устранить различные помехи. Подключение усилителя – несложный процесс, который можно выполнить своими руками.

Подключение усилителя к штатной магнитоле

Подключение усилителя к штатной магнитоле большинства автомобилей осуществляется в следующем порядке:

  1. Перед началом работы обязательно нужно отключить клеммы аккумулятора.
  2. От аккумулятора к усилителю протягивается красный провод +12В. Как можно ближе к аккумулятору нужно установить предохранитель.
  3. Черный провод (масса) подключается одним концом к металлической части кузова, а другим к усилителю.
  4. Усилитель подключается специальными проводами к динамикам и сабвуферу.
  5. Прокладывается проводка от магнитолы к усилителю с использованием специальных разъемов магнитолы. Она должна располагаться отдельно от штатной проводки во избежание появления помех.
  6. Надевать клеммы на аккумулятор нужно только после полного завершения установки.

Усилитель располагается в салоне или багажнике автомобиля. Если он расположен в слишком узком пространстве, потребуется установка дополнительного охлаждения, так как во время работы усилитель сильно нагревается.

Таким образом осуществляется подключение усилителя к магнитоле автомобиля Лада Приора, Гранта, а также Калина 2, Лансер 10 и многих других. Различия появляются только в последнем пункте, так как магнитолы имеют различные разъемы. Подключение осуществляется через разъемы магнитолы с обозначением ISO или mini-ISO.

Так как различные модели магнитол имеют разное расположение разъемов, перед началом установки усилителя, необходимо ознакомиться со схемой их расположения. Ее можно найти в руководстве по эксплуатации приемника.

Преобразователь для подключения усилителя к штатной магнитоле

Другим способом подключения усилителя к штатной магнитоле является использование преобразователя. Это устройство, которое преобразовывает акустические выходы магнитолы в линейные.

У использования преобразователя есть свои плюсы и минусы.

Достоинства преобразователя для подключения усилителя к штатной магнитоле:

  • При этом не вносятся изменения в штатную магнитолу. Этот момент очень важен, особенно в течение срока гарантии магнитолы.
  • Низкая цена преобразователя.
  • Простота установки.
  • Надежность преобразователя, редкие поломки.

Недостатки преобразователя для подключения усилителя к штатной магнитоле — возможность появления помех во время звучания. Как правило, если установка выполнена правильно с использованием качественной аппаратуры, помехи бывают настолько незначительны, что их очень трудно заметить.

Каким бы способом не подключался усилитель к штатной магнитоле автомобиля, необходимо соблюдать при работе технику безопасности:

  • Использовать только качественные провода без повреждений;
  • Все места соединения проводов должны быть хорошо заизолированы;
  • Обязательно снять клеммы с аккумулятора перед началом работы и не надевать до полного завершения установки;
  • Перед началом установки ознакомиться со схемой расположения разъемов магнитолы.

При правильной установке усилителя, он увеличивает мощность штатной магнитолы, улучшает качество воспроизводимого звука, устраняет помехи

Для того, чтобы как можно дольше наслаждаться качественным звучанием без помех, очень важно выбрать хорошее оборудование и проводку

Выбираем лучший сабвуфер в Ладу Гранта

Автомобиль Лада Гранта – бестселлер последних лет от отечественного автопрома, который завоевал сердца потребителей своей доступностью и весьма неплохими для своей стоимости характеристиками. Тем не менее, качество звучания штатной аудиосистемы в базовой комплектации этого автомобиля оставляет желать лучшего, как, собственно, и в подавляющем большинстве отечественных автомобилей. А уж про глубокое звучание низких частот и говорить не приходится – чтобы получить по-настоящему мощные басы, никак не обойтись без качественного сабвуфера.

Цена на товары, представленные в нашем каталоге, приятно удивит покупателей, к тому же, для каждого предусмотрена возможность индивидуальной скидки. Выбираете сабвуфер, аудиосистему, регистратор или другие аксессуары для авто? Позвоните или напишите нам – мы предложим оптимальное решение.

Вступление

Лада Приора – улучшенный макет известной всем «десятки». Современный дизайн и новые детали комплектации сделали этот экономный российский автомобиль довольно пользующимся популярностью посреди автовладельцев. Но, невзирая на это, каждый обладатель Приоры стремится усовершенствовать свою машину на свой вкус, сделать более комфортабельной и элегантной. Как установить противотуманки на Ладу Гранту. -. Нередко любители незапятанной и высококачественной акустики меняют штатный аудиопроигрыватель на более современный вариант. Установка магнитолы на Ладу Приора имеет некие особенности, ознакомится с которыми можно в данной статье.

Современные авто проигрыватели довольно функциональны и многообразны не только лишь во наружном дизайне, да и в комплектации, методе установки и подключения. Поменял 1 din магнитолу на штатную 2 что штатная 2 din магнитола чудесно работает как при. При выборе автопроигрывателя в Приору следует учесть все особенности ее размеров, способности подсоединения разъёмов и качество деталей.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

  • Корпус.
  • Разделительная мембрана (производится из гибкого материала).
  • Обратный клапан.
  • Толкатель педали тормоза.
  • Шток гидроцилиндра.
  • Пружина возвратного действия.
  • Следящий клапан.

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Как вы можете видеть, конструкция вакуумника не так сложна – в ряде случаев устранение некоторых неисправностей ВУТ может быть выполнено своими силами.

Доработки завода изготовителя

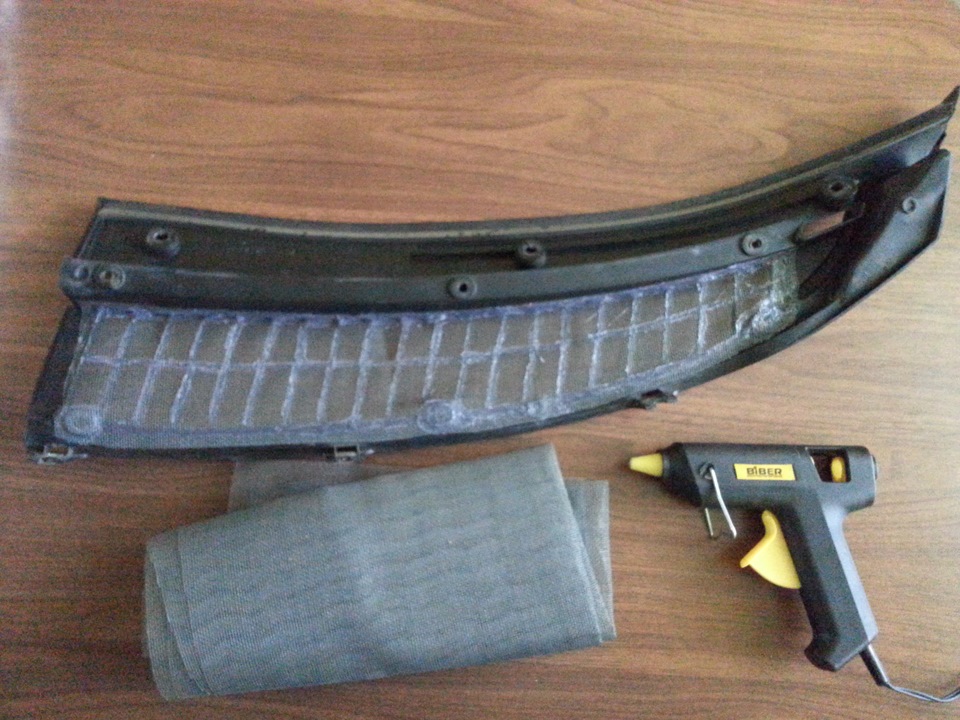

Сетка забора воздуха в жабо

Для обеспечения подачи чистого и свежего воздуха в
салон приоры завод изготовитель предусмотрел салонный фильтр очистки воздуха.
Но так как отверстия в жабо для забора воздуха очень большие что способствует,
попадают инородных предметов и мусора в фильтр и приводит его в негодность. Для
того чтобы исправить этот недуг необходимо впаять в жабо металлическую сетку
которая будет защищать фильтр от попадания мусора. Что продлит срок службы
салонного фильтра.

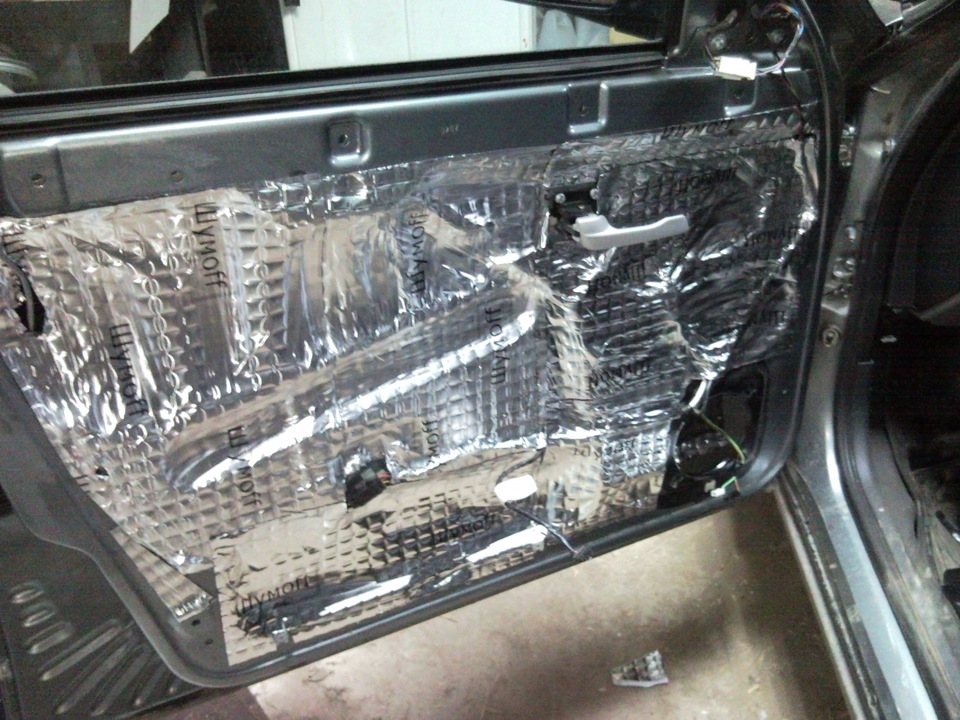

Шумоизоляция салона

Как  известно
российские автомобили не славятся шумоизоляцией поэтому отечественные Кулибины
сами делают шумоизоляцию своих автомобилей. Для того чтобы сделать шумоизоляцию
в Лада Приора необходимо полностью разбирать салон и проклеивать все
необходимые места такие как пол, потолок, двери, багажник и моторный отсек.
Шумоизоляция клеится в. несколько слоев таких как вибро, тепло, шумо. После
чего машину будет не узнать

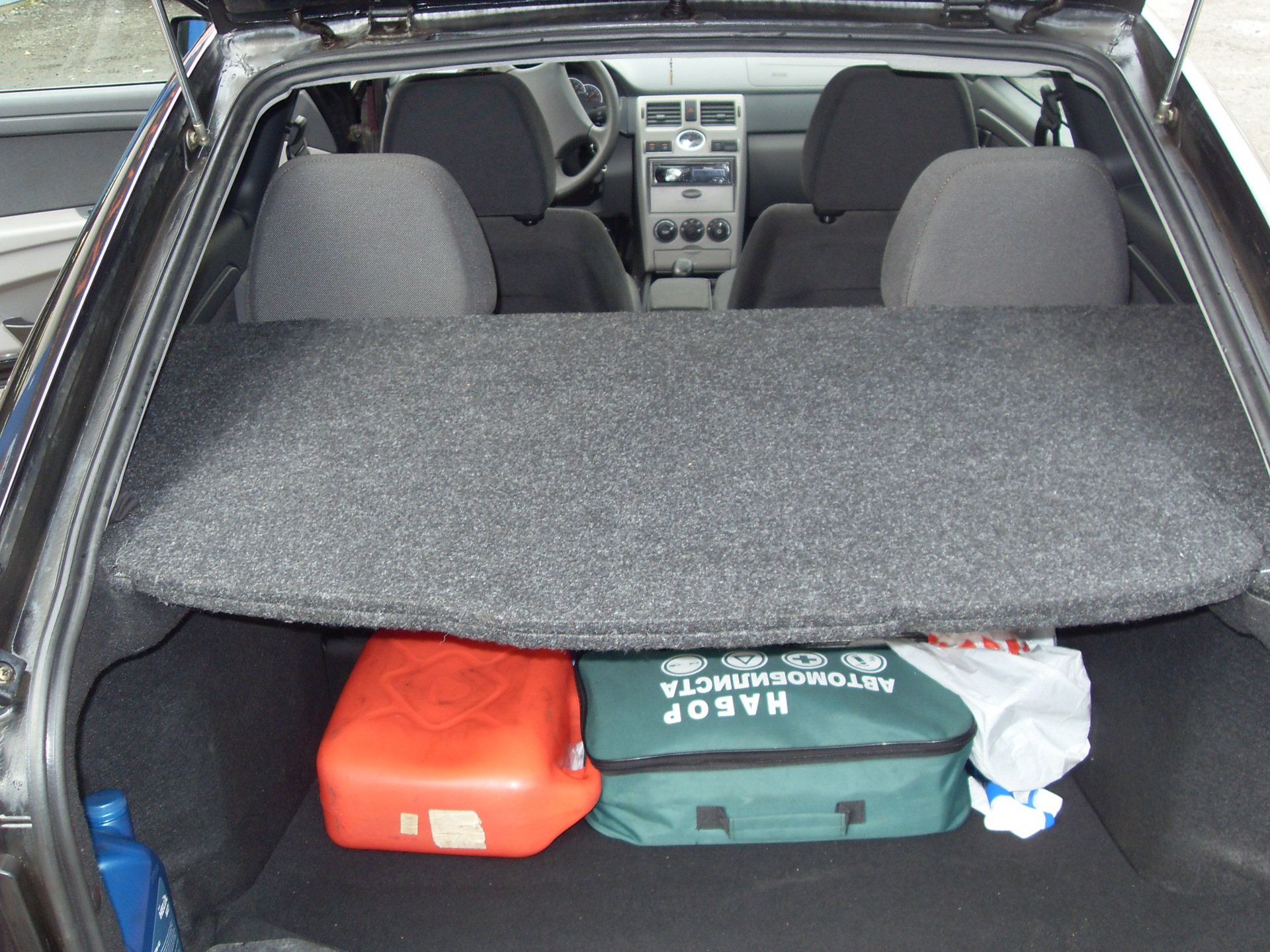

Акустическая полка

В кузове хэтчбэк на автомобиле Лада Приора лучше
всего заменить заднюю полку на акустическую из дерева. Так как родная полка при
придельных летних температурах просто-напросто теряет форму и прогибается. К тому
же стандартная полка довольно часто скрипит.

Установка 5-ой опоры КПП

На 16-ти клапанных двигателях с завода
устанавливается 4 опоры двигателя. Две гитары и две опоры. На 8-ми клапанных
двигателях 3 опоры. Две опоры и одна подушка КПП. Большинство владельцев 16-ти
клапанных авто предпочитают устанавливать такую опору на свои моторы. Данная
опора позволяет снизить дребезг рычага переключения передач, его рывки при
движении и просто помогает надежно закрепить двигатель в подкапотном пространстве.
Следует отметить что после установки на некоторых автомобилях наблюдается повышенная
вибрация на холостом ходу.

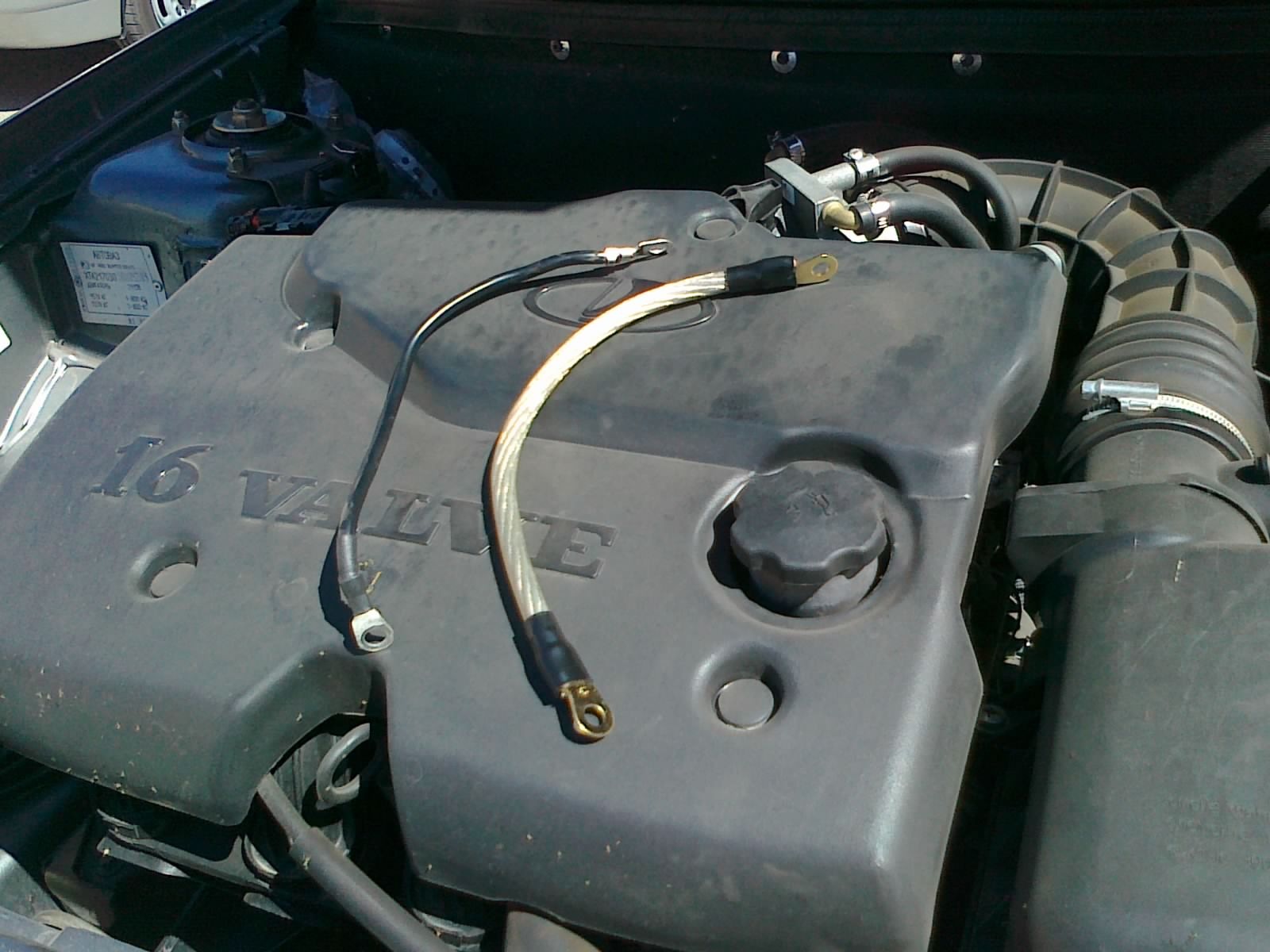

Массы

На современных авто все чаще и чаще встречается что
производители удешевляют процесс производства. Так же и в Приоре завод сэкономил
на сечении проводов массы. Опытные приороводы советуют прокидывать дублирующие
массы от генератора до ЭБУ. Это нужно для обеспечения надежного напряжения
бортовой сети без просадок.

Категория: Аксессуары, Тюнинг

Установка усилителей в багажник Лады Приора

Долго думал, как закрепить усилители в авто. Система поканальная + саб. Много читал бортовые журналы, кто к спинкам сидений крепит это извиняюсь колхоз, кто фальшпол делает, этот вариант мне не нравился тем, что красоты не будет. Нужно чтоб и играло, и смотрелось. Предлагаю к вниманию такой вариант: первым делом напилил фанерину, по образу багажника, чтобы вошли оба усилителя. Сразу продумал отверстия для их охлаждения, подключения, крепления, подключения проводки, под вольтметр, крепление огнетушителя.

Обтяжка в карпет. Для обтяжки в карпет использовал клей аэрозольный Multi-Spray, наносится быстро, через 20 секунд карпет намертво пристает к фанере, с любым натягом!

Как снять насос ГУР на Приоре для его ремонта или замены подробное описание

Если возникла необходимость снятия и замены насоса ГУР на Приоре, тогда следует переместиться вниз (машину лучше поставить на яму), и снять защиту при ее наличии. Далее по инструкции:

  1. Скидываем приводной ремень генератора, ослабив фиксацию ролика натяжителя.
  2. Далее процесс может реализовываться двумя способами. Первый заключается в том, что нужно выкрутить болты крепления шкива ГУР.
  3. Используя ключ на «13», необходимо открутить три болта крепления шкива насоса гидроусилителя, застопорив его отверткой. Снимаем шкив.
  4. Далее ключом на «13» нужно выкрутить болты крепления насоса ГУР к кронштейну со стороны расположения шкива.
  5. Второй способ исключает необходимость снятия шкива. Выкрутить болты с этой стороны можно при помощи головки на «13» через отверстия в шкиве путем его проворачивания.
  6. Три болта крепления насоса ГУР находятся с другой стороны изделия. Их также необходимо выкрутить, чтобы снять устройство. Снимаем вместе с монтажной пластиной.
  7. Используя крестовую отвертку, необходимо ослабить натяжение хомута, чтобы снять резиновый шланг, соединяющий устройство с расширительным бачком. Снимаем шланг.
  8. Свешиваем насос, и подставляем емкость, чтобы из насоса вытекли остатки жидкости.
  9. Используя рожковые ключи на «22» и на «27», осуществляем вывинчивание шланга высокого давления, соединяющего устройство с рулевой рейкой.
  10. Извлекаем насос.

Инструкция показана на видео ниже.

Устанавливаем новый насос или аналогичный после ремонта (например, при замене подшипника). При сборке рекомендуется воспользоваться динамометрическим ключом, чтобы затянуть:

  • болты крепления насоса ГУР с усилием в 30-40 Нм;
  • болты крепления шкива ГУР с усилием в 30-40 Нм;
  • болт штуцера шланга высокого давления с усилием в 60-70 Нм.

После замены насоса, остается только залить жидкость, прокачать систему (выгнуть воздух), и проверить исправность ее работы.

Установка магнитолы в приора 2 и установка передних 16 калонок

Установка однодиновой магнитолы в приора 2 и установка 16 фронтальных динамиков в штатные места.

  1. 1. Подготовка отверстия для установки. Для этого следует демонтировать пластиковую крышку, прикрывающую предусмотренную изготовителем нишу для установки аудиопроигрывателя;
  2. 2. Определение разъёмов для подключения. Как установить противотуманные фары на Гранту. В отверстии для установки аудиопроигрывателя находятся несколько гнезд: для силовых соединений сероватого цвета и для динамиков кофейного цвета;
  3. 3. Подсоединение проигрывателя к авто разъёмам. При согласовании разъёмов аудиопроигрывателя и машины по эталону ISO, нужно произвести подключение по схеме либо через переходник;
  4. 4. Установка магнитолы в штатное отверстие. Снять магнитную рамку и установить корпус в штатное отверстие консоли автомобиля. Устанавливаем магнитолу на Ладу Приору. При желании установить более на свой ПК. Как. При правильной фиксации произойдет маленький щелчок;
  5. 5. Активация проигрывателя нажатием кнопки «Reset».

Установка аудиопроигрывателя типа 2 ДИН является более трудозатратной из-за формирования соответственного размера отверстия в консоли Приоры. Процесс монтажа аналогичен системе установки 1 DIN, подключение производится по тому же принципу.

News RusAutoNet » Установка 16-ых динамиков на Приору

Динамики, которые производитель устанавливает на Приору,имеют довольно скромный (№13) размер. Вряд ли такие динамики будут по вкусунастоящему меломану. Автомобилист, который приобрел данную машину, в скоромвремени поменяет заводские динамики. На место тех он купит колоночки с размером№16.

Но купить — это одно, а вот установить — совсем другое дело!Не следует забывать о том факте, что дверцы Приоры сделаны под динамики только13-го размера, и нужно будет заняться модернизацией. Очень много водителейпоступают вот как : дополнительно приобретают подиумы, на которых потомустраивают новые динамики. Неудобство в том, что эти подставки»подиумы»становятся источниками разнообразных стуков и шумов. А их вотечественном авто и так не мало. Незачем добавлять себе в салон излишниепосторонние звуки. Владелец Приоры решает сделать больше типичные места. А мы сВами понаблюдаем, как он добьется желаемого.

Сначала он снимает обивку. Это достаточно просто

С такойзадачей справится каждый автолюбитель, и уделять этому особое внимание мы нестанем. Итак, обивку мы удалили и получили доступ к отверстиям динамиков

Намнужно увеличить их размер. Как это лучше сделать? Для этого рекомендуютпользоваться электро-лобзиком. А если этого инструмента у вас нет, можнопользоваться обычной дрелью. Циркулем или линейкой нужно обозначить точки, спомощью которых мы определим размер диаметра №16. Затем просверливаем небольшиеотверстия по контуру. Дальше, после маленького сверла пользуемся большим.Необходимо следить, чтобы край отверстия был ровным, и чтоб на нем не былозаостренных краев. Для этого нам понадобится напильник.

Источник

Подключение усилителя и сабвуфера к магнитоле Гранты/Калина 2

Штатные магнитолы Гранты люкс и Калины 2 поколения постепенно дополняются новыми возможностями, которые давно уже облюбовали иномарки, например, сенсорный экран, навигация, воспроизведение видео файлов и т.д. В этой статье рассмотрим возможность подключить к штатной ММС усилитель и сабвуфер.
  1. Тянем отдельный красный толстый провод от аккумулятора до усилителя. Рядом с аккумулятором устанавливаем пред-колбу.
  2. Массу (чёрный провод) на кузов и на усилитель.
  3. Подключаем усилитель к сабвуферу (динамикам).
  4. Протягиваем акустические провода (отдельно от другой проводки автомобиля) от усилителя к магнитоле.
  5. Подключаем проложенный провод внешнего усилителя к магнитоле Гранты/Калина 2.

В настоящее время больше всего вопросов вызывает последний пункт, поэтому остановимся на нем более подробно.

Источник фото:

  • Форум vkaline.ru
  • Бортовой журнал FoXL
  • Бортовой журнал 3Deon

Ключевые слова:

  • магнитола гранты
  • магнитола калина 2
  • музыка в гранте
  • музыка в калина 2
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
