Как правильно подобрать поршневую группу лада приора. выбираем и меняем поршни на приоре самостоятельно

Физика работы поршней, нагрузки

Данный элемент предназначен для преобразования энергии от взрыва горючего в поступательные движения и передачи их на коленвал. Когда газы после взрыва расширяются, то на поршень и его рабочую поверхность оказываются механические и температурные воздействия. Деталь испытывает высокоинтенсивные нагрузки. Максимально возможное давление в двигателе «Приоры» может доходить до 65-80 бар. Это практически несколько тонн. В процессе работы поршни периодически могут ускорять свое движения до 100 км/ч и более. Также движение их может замедляться практически до нуля при частоте до 200 гц на 6000 об/мин. Когда в цилиндре взрывается смесь топлива и воздуха, температура внутри может достигать 1800-2600 градусов. Под такими температурными воздействиями снижаются характеристики прочности. Возникают термические напряжения по причине резких температурных перепадов. Сюда же стоит добавить напряжения от давления продуктов сгорания и инерцию во время ускорений и замедлений на высоких частотах.

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

Nitrox Power;
ЛАВР МЛ-202;
Титан;
LIQUI MOLY;
WYNN’S.

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

сдергиваем высоковольтные провода;
выкручиваем все свечи зажигания;
проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
оставляем «отмокать» цилиндры на 6-7 часов;
зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.

Новичкам-автолюбителям, которые недавно стали счастливыми владельцами Лады Приора, не помешает знать, что эта модель отечественного авто отличается от двигателя ВАЗ 21124 двигателем облегченной шатунно-поршневой группы, благодаря чему транспорт передвигается практически бесшумно и снижены затраты топлива. Поршни, установленные в двигателе, называются втыковыми, однако есть существенный минус – если обрывается ремень, клапан сразу загибается.

В инструкции производителя указано, что привода ГРМ хватает на 200000 км, но в реальности на форумах можно нередко встретить отзывы недовольных водителей, у которых ГРМ оборвался уже после 40000-60000 км пробега. Даже когда вследствие износа разрушаются ролики, это тоже может стать причиной загиба клапанов, ремонт которых обходится в круглую копеечку.

Какие безвтыковые поршни надежные

Если у вас нет времени и желания постоянно ухаживать за автомобилем, следует задуматься о переоборудовании поршней двигателя на безвтыковые, отличающиеся большей длительностью беспроблемной эксплуатации. Конечно, каждый компонент имеет ряд преимуществ и недостатков, ваша задача – выбрать меньшее из зол. Специалисты рекомендуют присмотреться в магазине автозапчастей к таким бевтыковым поршням:

«Автрамат» – стоимость около 20000 – 23000 рублей за набор. К 4-м поршням придется дополнительно покупать пальцы, стопоры и кольца. Если смотреть в отношении размерной категории, приспособления относят к группе С. Преимущество «Автрамат» в том, что шумность передвижения автомобиля остается по-прежнему минимальной, ведь новый поршень устанавливается сверху на первоначальный.
СТК, который хвалят многие автолюбители. Отличаются тефлоновым покрытием, защищающим «юбку», также есть вытеснитель, а днище, как и в предыдущем образце, утолщенное. Тяга Лады Приора после переустановки поршней остается такой же, как и раньше. Комплект стоит от 2200 рублей, иногда его сложно найти.
ШПГ с двигателя 21124 – еще один хороший вариант для Лады Приора.
Кованая деталь СТИ подойдет для гонщиков. Ковка предполагает большой диапазон оборотов, до 7800 оборотов за 1 минуту.

Замена поршневой группы на приоре 16 клапанов

Как известно, текущий флагман отечественного автомобилестроения в лице “дважды автомобильного” АвтоВАЗа – Приора, оснащена двигателем ВАЗ 21126, объема 1.6 литра. Для тех, кто не знает, двигатель отличается от прежнего “безвтыкового” ВАЗ 21124 облегченной шатунно-поршневой группой, что снизило расход топлива и шумность ДВС. Мощность двигателя 21126 – официально 98 л.с., неофициально, по нашим замерам – в районе 100-110 л.с. Прежний двигатель, 21124 с объемом 1.6 литра, имел шатуны 2110, длиной 121 мм, и тяжёлый поршень. За счёт циковок – мотор был безвтыковый.

Приора пошла по пути мирового автопрома – высокая степень сжатия и экологические нормы никак не хотят уживаться с “безвтыковостью” и мотор стал втыковым. На поршнях 21126 – чисто символические циковки и при обрыве ремня клапана загибает. Завод обещал ресурс привода ГРМ в 200 ткм, на практике ремень Gates PowerGrip у некоторых обрывался и на 40 и на 60 тыс.км. Известны случаи разрушения роликов, что так же приводило к загибу клапанов и последующему дорогостоящему ремонту.

Не будем спорить – должен быть мотор втыковым, или нет. Автор сам ездит на втыковом моторе и считает, что при должном техническом обслуживании и уходе, ничего страшного в таком двигателе нет. Нужно следить за состоянием роликов и ремня – вовремя обновлять ремень, и обрыв ремня не страшен. Для Приоры невозможно перетянуть ремень (частая причина обрывов ремня ГРМ на 8-ми клапанниках – именно перетянутый ремень), по причине того, что завод установил ролик-полуавтомат – при натяжке ремня нужно лишь совместить две прорези на ролике.

Итак, на рынке РФ большое количество Приор, часть владельцев которых не хочет мириться с теоретической возможностью загиба клапанов и они хотели бы сделать двигатель безвтыковым. Не будем с ними спорить, а лучше рассмотрим возможные варианты такой переделки, по состоянию на конец 2012 года:

1) Замена ШПГ на 21124 – ставим шатуны 2110 и поршни 21124. Популярный вариант, однако владелец потеряет все преимущества облегченной ШПГ. 2) Замена поршней Приоры на поршни от СТИ – кованные поршни имеют глубокие циковки и довольно высокую цену. Поршни ставятся с родными шатунами 21126. 3) Вариант замены поршней на украинские – АВТРАМАТ. Поршни полностью аналогичны Приоровским, но имеют утолщенное дно и глубокие циковки. Так же на них присутствует вытеснитель, для компенсации уменьшения степени сжатия, из-за глубоких циковок. При этом цена поршней – всего 2000 руб за комплект.

Итак, в этом отчёте автор покажет пример бюджетной переделки двигателя Приоры на безвтыковые поршни. Автомобиль клиента имеет небольшой пробег – всего около 50 тыс.км.

Загоняем машину на подъемник, сливаем масло, антифриз, снимаем головку. Снимаем поддон, откручиваем маслоприёмник (можно и не откручивать, просто так удобнее работать), откручиваем шатуны и демонтируем ШПГ. На автомобиле из 4-х стоят 3 поршня группы B, один – группы С. Цилиндры не имеют износа, сетка хонинговки – как новая, но есть слабые вертикальные задиры.

Так как шатун 21126 не центруется по коленвалу, как десятый шатун в двигателе 21124, а центруется по поршню, на шатунных вкладышах наблюдаем характерные только для Приоры следы приработки, с боковыми следами касания по шатунной шейке коленвала. На юбках поршней – довольно сильные задиры. Для 50 тысяч пробега – картина не очень-то и хорошая. В дальнейшем, по мере износа юбок – двигатель бы начал расходовать масло. Причины таких задиров могут быть различны – недостаток смазки (агрессивная езда на холодном, непрогретом двигателе), локальный перегрев поршней на режиме обкатки.

В начале статьи были перечислены три способа переделки двигателя Приоры на безвтыковые поршни. Из них мы выбрали украинские поршни “Автрамат”. Цена у них приемлимая (в сравнении с ковкой от СТИ) – 2000 руб за комплект. В этот комплект входят только 4 поршня (пальцев и их стопоров, так же как и поршневых колец – в комплекте нет). Есть выбор по размерным группам – мы взяли группу С. С этими поршнями сохраняются все преимущества облегченной шатунно-поршневой группы, т.к. поршень Автрамат устанавливается на родной шатун 21126 и является таким же облегченным, как и родной поршень. Как можно видеть на фото, у поршня сделаны утолщения на днище в литьевой форме, а на торце поршня мы видим глубокие “безвтыковые” циковки под клапана. Украинские конструкторы сделали более широкой юбку поршня, хотя общая высота поршня соответствует оригинальному

Обратите внимание на иную конструкцию маслосброса от маслосъемного кольца – на поршне нет сверлений, но заложены поднутрения в литьевой форме

Устранение внутренних утечек.

Если причиной больших внутренних утечек (угара) является затвердевание маслосъемных колпачков, то также рекомендуем вначале попробовать простой и недорогой способ – немецкую присадку Liqui Moly Oil Verlust Stop.

Важным моментом профилактики утечек масла является использование антифрикционных присадок, которые снижают трение и препятствуют износу двигателя. Антифрикционные присадки в двигателе продлевают его ресурс за счет сокращения износ колец, что позволит уменьшить расход масла в двигателе. Подробнее о различиях в антифрикционных присадках можно почитать здесь.

Составная часть профилактики износа заключается в использовании правильных и рекомендованных для данного типа техники смазочных материалов и регулярной промывки двигателя перед заменой смазочных средств, соблюдение рекомендованных интервалов замены. Подобрать необходимую промывку можно здесь.

Кроме того, необходимо помнить, что ускоренному расходу на угар способствует неправильная работа топливной системы. Например, если форсунки загрязнены, то они осуществляют неправильный распыл топлива в камеру сгорания, что напрямую коррелируется с величиной расхода (угара) масла.

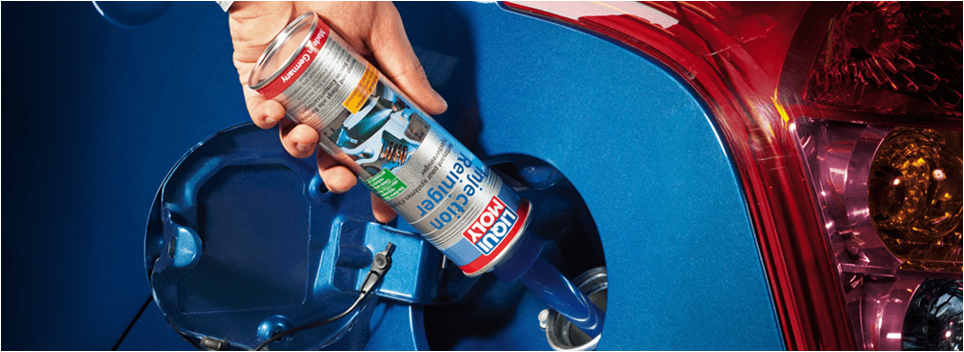

В этом случае следует произвести очистку топливной системы, для чего также есть недорогое и простое решение – топливные присадки (в бак). Следует выбирать присадки известных уважаемых брендов, которые не только произведут очистку топливной системы, но и сделают это безопасно для всей топливной аппаратуры. Мы рекомендуем выбирать присадки в топливо немецкой компании Liqui Moly. Более подробную информацию можно почитать здесь.

ИТОГ

У каждого двигателя есть четко установленная норма потребления смазочных средств. Существует нормированный уровень расхода и расход масла больше нормы. Уровень потребления, не соответствующий установленным нормам, имеет место быть в связи с двумя факторами: внешними утечками и внутренними (угар). Если степень расхода масла небольшая и появилась сравнительно недавно, есть простые и недорогие способы устранения этой проблемы. Для этого, в первую очередь, используйте герметик масляной системы. Предотвратить не соответствующее нормам потребление вам помогут промывки масляной системы, антифрикционные присадки и присадки в топливо. Если расход выше оптимального, то от этого могут появиться иные причины увеличенного расхода масла, что, в свою очередь, приведет к большим тратам на ремонт двигателя.

голоса

Рейтинг статьи

Физика работы поршней, нагрузки

Эти жидкости могут поступать в камеру сгорания, например, в аспирационную систему, поврежденные прокладки под головкой или поврежденные форсунки. Другой причиной повреждения поршня является его тепловая перегрузка. Так называемый. перегрев короны. Это явление может возникнуть при обмене слишком малой нефти. Это также может привести к забиванию охлаждающих струй моторного масла.

От 40 до 50% механических потерь в двигателе внутреннего сгорания являются потерями, вызванными трением колец и поршнем с поверхностью цилиндра. В результате размеры поверхности кольца все больше уменьшаются. Это приводит к уменьшению упругости поршневых колец. Это, в свою очередь, может вызвать трещины в кольце, возникающие при работе в трудных условиях. Растрескивание поршневых колец также может быть вызвано.

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

https://www.youtube.com/watch?v=ytcreatorsru

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
между канавками и МПК – от 0,05 до 0,06 мм;
на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

между кольцом и канавкой – 0,15 мм;
на стыке – 1,0 мм.

Как заменить поршни

Это довольно серьёзная операция, подходящая к категории капитального ремонта. Она требует приложения как умения, так и просто физической силы. Кроме того, довольно большого объёма инструментов и приспособлений. Что понадобится ремонтнику:

Комплект поршней для замены с кольцами.
Пальцы и стопоры.
Сальники коленчатого вала.
Полный слесарный набор ключей.
Съёмники стопорных колец.
Молоток и выколотка.
Моторное масло.
Ёмкости для масла и антифриза.
Чистая ветошь.

Некоторые аспекты будут упомянуты кратко, так как описаны в отдельных статьях. Итак.

Работу лучше всего проводить на стационарном подъёмнике. В крайнем случае на хорошо оборудованной смотровой яме.

Подставив ёмкости слить антифриз и масло из картера. Эти детали довольно подробно описаны в отдельных статьях. Как и снятие коробки передач (КПП). Которое идёт следующим этапом. После снятия коробки наступает черёд работы с мотором.

Отпускается ремень генератора и выкручивается, головкой на 17 болт крепления демпфера. При снятии демпфера, его нужно проверить на необходимость замены. Снять крышку и последовательно ремень и шестерню коленвала ГРМ. Теперь выкрутить все болты, держащие поддон для масла. Демонтировать маслозаборник. Вот теперь полностью открыт доступ к коленчатому валу. Ключом вывернуть 10 болтов крепления шеек 5 коренных вкладышей и отложить их в сторону.

Особое внимание! Складывать вкладыши нужно обязательно в таком порядке, каком они были установлены. Лучше всего пометить маркером, чтобы случайно не сделать замену между собой, и установить их впоследствии в обратном порядке. Каждый на своё место

Иначе можно получить преждевременную выработку поверхности коленчатого вала, что приведёт к его замене

Каждый на своё место. Иначе можно получить преждевременную выработку поверхности коленчатого вала, что приведёт к его замене.

Когда крепления сняты можно, наконец, извлечь коленчатый вал в сборе с поршнями и шатунами для замены. Перенести его на чистую поверхность и протереть ветошью. Съёмником вытащить стопорные кольца пальцев для поршней, после чего аккуратно, пользуясь выколоткой выбить пальцы и снять поршни. Провести замену всех поршней группы. Установить согласно меткам на место новые поршни. Вставить пальцы и зафиксировать кольцами

Собрать всё в обратном порядке, уделив особое внимание очерёдности установки вкладышей шейки. Установить на место ремень ГРМ, это очень ответственная операция, и имеется отдельная статья по её выполнению. Заменить сальники коленчатого вала

Залить масло и антифриз и можно пробовать делать запуск

Заменить сальники коленчатого вала. Залить масло и антифриз и можно пробовать делать запуск.

Замена поршней «Приоры» при тюнинге

Никаких особенностей здесь нет, кроме уникальности самих поршней. Обычно они имеют более короткую юбку и небольшие конструктивные отличия. Все они сводятся к увеличению мощности мотора. Но главное, они должны иметь проточки под клапаны. Это непременное условие при выборе замены. Иногда, их называют «турбо-поршни». Но это уже специализация молодых «автогонщиков» и обслуживающих эту категорию слесарей.

Видео по замене поршней «Приоры»:

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

в цилиндрах нет выработки;
не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
раскручиваем гайки приемной трубы глушителя;
полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
если под двигателем есть защита, демонтируем ее;
подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
снимаем нижний лючок корпуса КПП (три болтика);
головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
демонтируем поддон, снимаем маслоприемник;
отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Причины установки

Тут ребята все индивидуально, как я уже писал во многих статьях если соблюдать регламенты по прохождению технического обслуживания, ставить оригинальные или качественные запчасти, то ваш «железный конь» вас не подведет — агрегаты будут работать в штатных режимах.

Однако всегда хочется сэкономить или же «протюнить» свой автомобиль, но тут возникает некоторые вопросы. А именно:

1) Если экономим в частности на системе ГРМ (ремень и прочие ролики) устанавливая некачественные детали – то интервал замены их намного падает. Например, стандартно на наших ВАЗ меняют ГРМ примерно через 30 — 50 000 км, если установили дешевые «неоригиналы» может проехать около 5000 – 10000 км, а может и меньше.

2) Также некоторые «народные тюнеры», которые стараются выжать из наших ПРИОР больше мощности не редко устанавливают воздушные компрессоры на моторы. Но большая часть деталей не рассчитаны на такие обороты (7000 — 9000), как не рассчитана и система газораспределительного механизма. Как вы догадались – связующее звено ремень просто рвет.

И что же делать? Ведь хочется экономить и гонять? Выход есть (блин прям как в рекламе) – «безвтыковые поршни»!

Чем опасна ситуация, когда залегли кольца в двигателе

Главная опасность в том, что когда залегли поршневые кольца, двигатель функционирует в нештатном режиме:

неполное сгорание топлива, образование нагара;
сбой работы отдельных цилиндров;
выхлопные газы проникают в картер, деструкция масла;
масло сгорает, образовывая лаки и нагар.

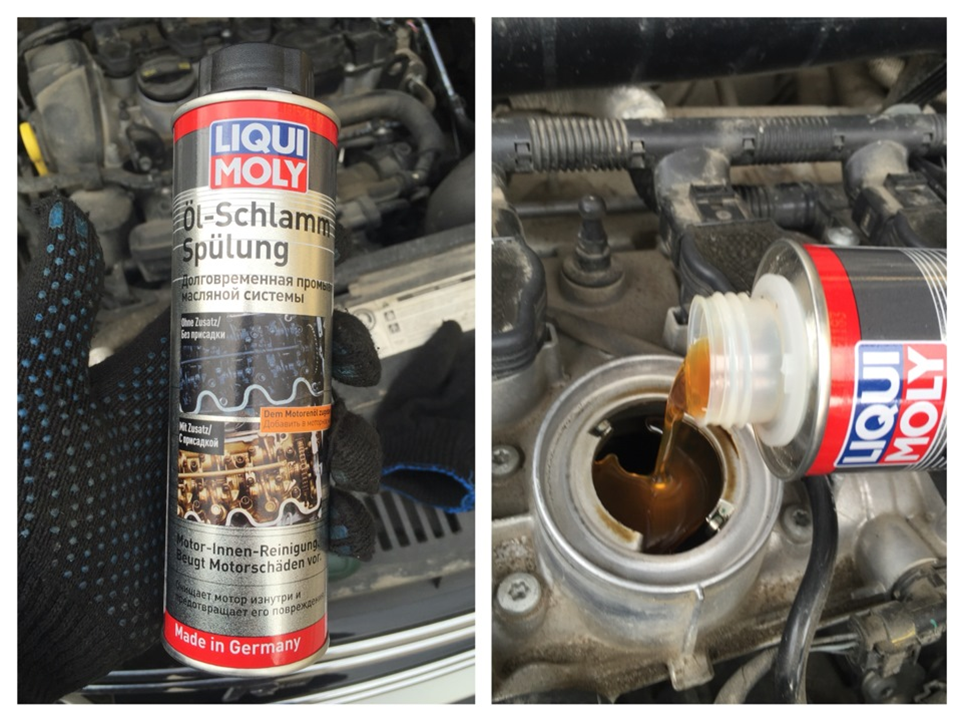

Долговременная промывка двигателя «Супротек Апрохим»

На протяжении 200 километров пробега мягко и постепенно очищает все отделы двигателя от загрязнений, способствует восстановлению подвижности поршневых колец. Безопасна для резиновых и пластиковых деталей.

Эти, кажущиеся незначительными, неисправности приводят к серьезным проблемам и дорогому ремонту.

Попадая в поддон картера, агрессивные выхлопные газы вступают в реакцию с маслом. Химический состав смазывающей жидкости изменяется, оно не может выполнять свои функции. В результате ускоряется износ трущихся деталей, ухудшается отвод тепла.

Масло, не убранное залегшим маслосъемным кольцом, сгорает, провоцируя локальный перегрев деталей. При длительной эксплуатации в таком режиме появятся задиры на гильзе и юбке поршня. Сгорая, масло оставляет нагар, из-за которого часто возникает детонация, возможен прогар поршня.
