Замена щеток генератора lada priora (ваз приора)

Щетки генератора Приора: как правильно заменить и сделать это самостоятельно

Если хозяин Приоры заметил, что исчезает зарядка с АКБ, прежде всего, ему необходимо проверить, в каком состоянии находятся щетки генератора. Конечно, поначалу зарядка снижается несущественно, но если неполадка не устраняется вовремя, то заряд очень скоро пропадет вовсе. Выправить данную неполадку поможет замена щеток генератора Приора, которые явно износились.

Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно. Следует лишь учесть рекомендации профессионалов.

1. Какой инструментарий необходим для работы
2. Меняем щетки генератора, последовательность процесса
3. По каким признакам понять, что щетки генератора стали непригодными
4. Обратная сборка
5. Рекомендуем посмотреть:

Какой инструментарий необходим для работы

Перед тем как поменять щетки на генераторе, подготовьте инструменты, которые потребуются вам для работы:

• плоская отвертка;
• ключ – лучше, если это будет рожковой (размером на 13);
• автомобильная головка с воротком (размер 10).

Схема для «Приоры»

Величина электронапряжения, вырабатываемого генератором, зависит от двух физических характеристик: скорости вращения ротора и величины магнитного поля, создаваемого статором. Регулятор изменяет вторую величину.

В старых конструкциях последовательно с обмоткой статора подключалось сопротивление. Главный недостаток этого способа — дополнительная нагрузка на бортовую сеть.

Реле генератора. Источник фото: https://avtoarsenal54.ru/raznoe/generator-ot-kaliny-na-prioru.html

Реле регулятора напряжения генератора «Приора» 115А периодически отключает подачу тока на обмотку возбуждения генератора. Чем выше обороты двигателя, тем чаще проводится отключение, и величина генерируемого напряжения уменьшается.

Признаки неисправности

Признаки, при появлении которых нужно проверить реле регулятора напряжения генератора «Приора» 115А:

• после включения зажигания не загорается контрольная лампочка;
• постоянно горит индикатор аккумулятора, указывая на отсутствие зарядки;
• яркость свечения фар зависит от оборотов двигателя;
• автомобиль плохо заводится;
• на высоких оборотах гаснут индикаторы приборной панели.

При выходе из строя регулятора напряжения генератора «Приора» с кондиционером аккумулятор может не заряжаться вообще или перезаряжаться. Оба варианта плохо влияют на продолжительность службы батареи.

Инструкция по снятию узла на машине с кондиционером

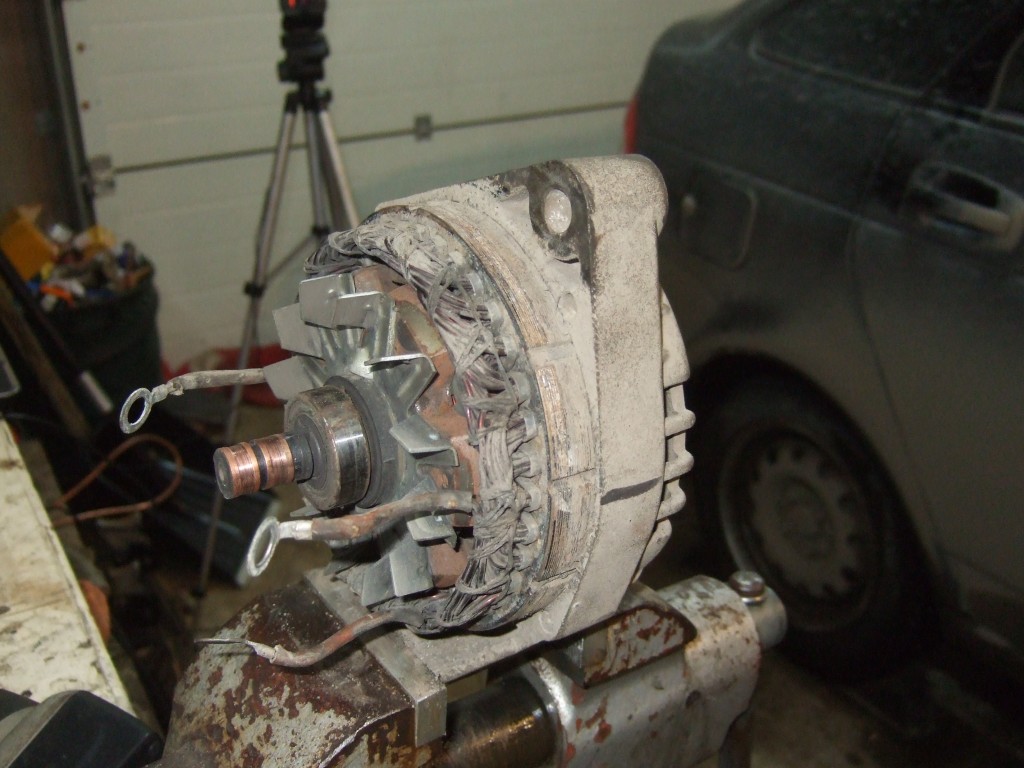

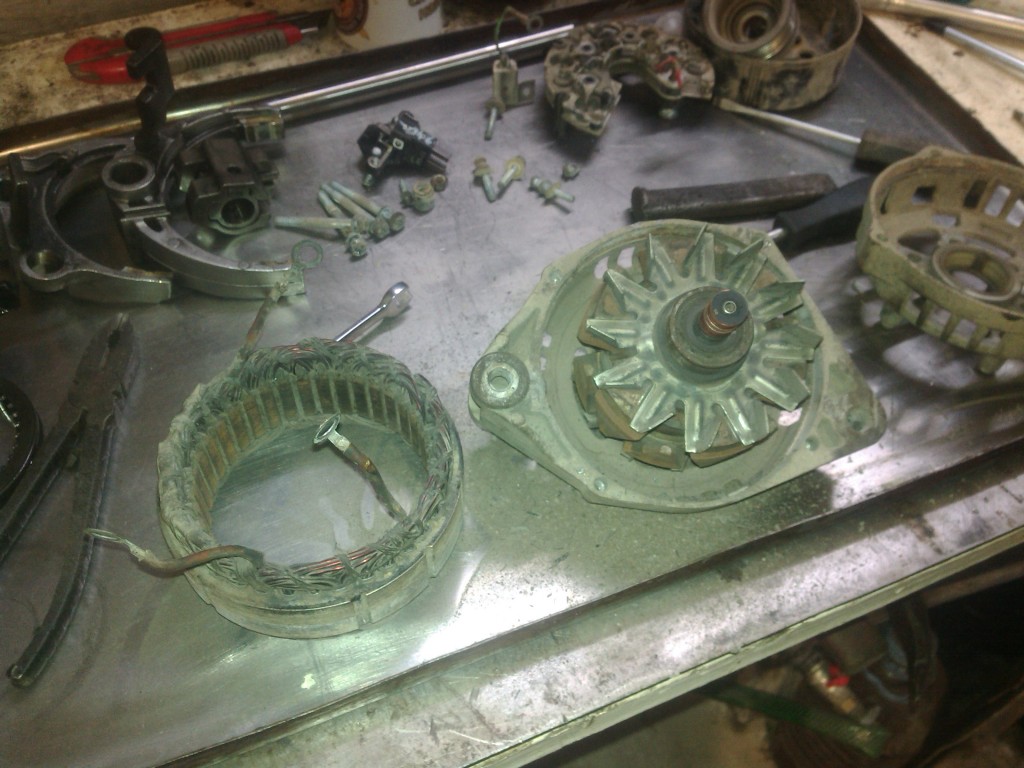

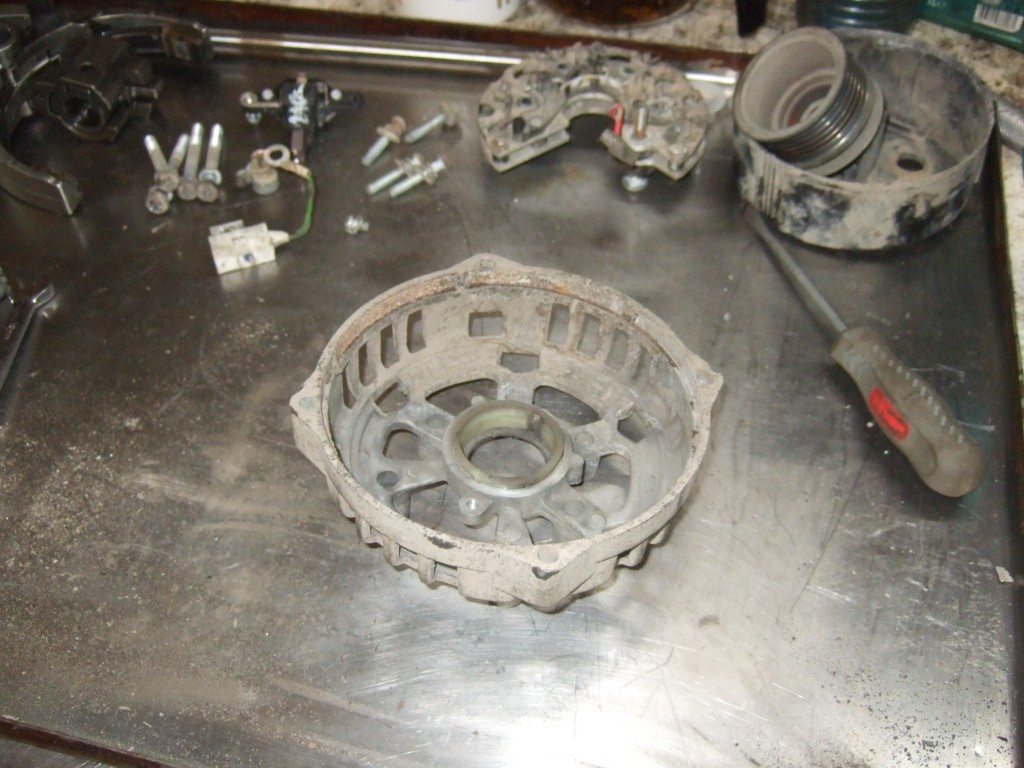

До того, как заменить подшипник генератора на Приоре, следует запастись набором инструментов, куда войдут:

• универсальный комплект ключей. Обязательно наличие головок на 7, 10, 12, 13, 17, 24;
• набор шестигранников;

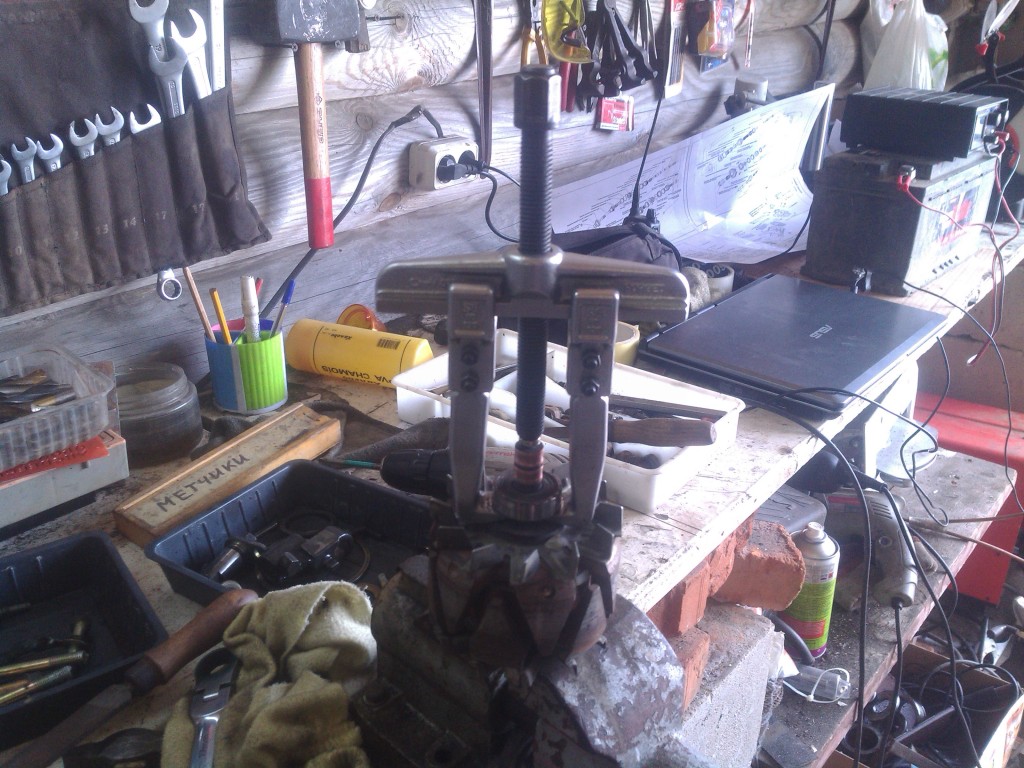

• универсальный съемник под шарикоподшипники;
• минусовая и крестовая отвертка;
• для диагностики исправности потребуется мультитестер;

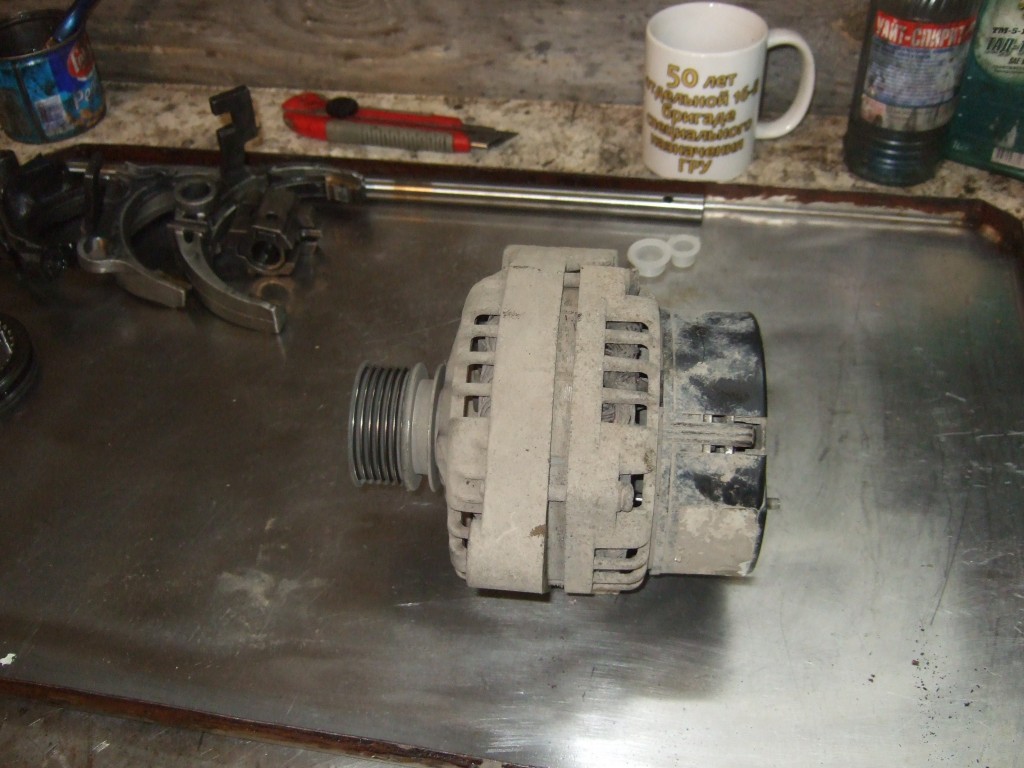

Снятие генератора на приоре Люкс, с кондиционером и ГУР

Если же потребуется замена подшипника генератора на автомобиле не оснащенным кондиционером, то тогда удобно осуществлять снятие через демонтаж правой фары Lada Priora. Узел расположен с левой стороны двигателя, если смотреть со стороны радиатора. Наилучший доступ к механизму;– снять фару и крепление бампера со стороны пассажира.

Примечание: Внимание! Все работы, связанные с ремонтом «гены», делают при снятой минусовой клемме аккумулятора

1. Отсоединяем клемму.
2. Снимаем защитный кожух.

Фара крепится на 2 болта – один под кожухом, второй снизу фары. Доступ к нему, если снять крепление бампера с правой стороны.

1. Откручиваем верхнее крепления фары.
2. Опускаем правую часть бампера, получим доступ к нижнему креплению фары.

1. Откручиваем нижний болт и фара снята с креплений. Аккуратно отсоедините токоподводящие провода, отложите фару в сторону.
2. Вот, что увидите со стороны фары: доступ к креплениям, шкиву, регулировке натяжения ремней.

Это только часть работы. Предстоит приподнять или опустить трубки и шланги гидравлических систем и демонтировать все, что мешает снятию механизма. Для начала демонтируем абсорбер.

1. Снимаем шланги абсорбера.
2. Снимаем абсорбер. Крепится на 2-х болтах: один на снимке, второй ниже.

Путь почти свободен. Мешают трубки кондиционера. Они крепятся к кронштейну.

1. Откручиваем кронштейн и трубки кондиционера свободно можно приподнимать или опускать.

Все. Путь свободен. Осталось открутить болты крепления. Верхний болт доступен.

1. Откручиваем верхний болт крепления узла.

С нижним болтом придется повозиться. Есть 2 варианта:

Просунуть руку с накидным ключом на 17мм, нащупать болт и поставить ключ на задержку. Гайка болта на 13мм

Помните, что на болте под шляпкой есть втулка, не потеряйте, когда будете вытаскивать болт.
Осторожно достаньте электроагрегат. Помните, что к нему идут провода. Как только появится возможность, отсоедините их.

Как только появится возможность, отсоедините их.

Примечание: Более легкий путь, если есть возможность поставить машину на яму. Снимите снизу защиту, появится доступ к нижнему болту крепления. Отвернете без проблем. Примечание: После проведения этапа демонтажа следует проверить исправность самого электрогенератора, проверив рабочее напряжение, узнать номер подшипника для генератора Приоры, а только потом приступать к его разборке.

Снятие генератора на приоре без кондиционера и ГУР

Выше рассмотрели способ демонтажа генератора через снятую фару. Попробуем подобраться к электрогенератору снизу. Лучше всего это делать в гараже с ямой, но можно и на улице.

Примечание: Внимание! Будьте осторожны при работе под автомобилем. Поднятый домкратами автомобиль посадите на упоры и надежно зафиксируйте

1. Поднимаем капот и снимаем минусовую клемму аккумулятора;
2. Снимаем защиту. Откручиваем болты крепления. Они расположены по периметру и к ним легко подступиться. Откручиваем сначала 2 болта сзади.

1. Придерживаем снизу рукой защиту, отворачиваем последний передний болт, снимаем. Доступ к нижнему креплению свободен.
2. Ключом на 13 откручиваем гайку нижнего болта крепления «гены». До конца гайку не отворачивайте, потому что придется постучать по ней, чтобы вытащить болт. Не забывайте про втулку болта.

1. Выкручиваем болт натяжителя ремня.
2. Затем снимаем провода под резиновым колпачком и штекер (указаны стрелками)

1. Отсоединяем верхнее крепление при помощи двух ключей на 13мм.
2. Придерживаем за корпус, вынимаем верхний болт и через низ снимаем «гену».

Примечание: Если работаете без помощника, то сначала снимите верхний болт крепления, а затем нижний.

Установку на место крепления, после ремонта или замены узла, выполняют в обратном порядке.

Замена генератора Приора 16 клапанов своими руками видео

ВАЗовские модели автомобилей обычное не представляют никакой сложности при простом ремонте или разборе, обслуживать их недорого практически в любом сервисе, а базовые комплектации при необходимости поддаются даже новичкам. Но если вам потребовалась замена генератора Приора 16 клапанов с кондиционером или гидроусилителем, демонтировать его будет довольно сложно ввиду более узкого пространства под капотом, и нужна подготовка.

Почему, собственно, сложна замена генератора на Приоре 16 клапанов?

У шестнадцатиклапанной версии между головкой и радиатором куда более узкое расстояние, чем на восьмиклапанной.

Если снять на 16-клапанном генераторе крепежные болты, снять его все равно не будет возможным — он будет упираться в радиатор. Потому что свободное место под капотом будет занято компрессором или насосом.

Не тяните за генератор ни в коем случае, это повредит радиатор. Если что-то не отцепляется само по себе — не применяйте силу.

Как снимается генератор

В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.

• Отсоедините клеммы аккумулятора.
• Вывесить мотор.
• Снять ремень привода.
• Ослабить патрубки на гидроусилителе или кондиционере.
• Снять с генератора крепления.
• Теперь генератор можно отсоединить и подать. Сначала в сторону, потом вверх.
• Когда все проводки будут отсоединены, генератор можно снимать.

Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.

Как снять генератор на Ладе без кондиционера

Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.

• Снимите клемму на минус с аккумулятора.
• Снимите защиту с двигателя.
• У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
• Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
• Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
• Снимите ремень, а затем и весь генератор.

Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену.

О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.

Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.

Как поменять ГУР

Вам потребуется смотровая яма, баллонный ключ.

• Ослабьте гайку, чтобы открутить регулировочный болт.
• Теперь можно отодвинуть генератор.
• Сняв правое переднее колесо и его подкрылок, откроется пространство перед старым ремнем.
• Отсюда он легко снимается.
• Можно установить новый. Главное — правильно и хорошо его подтянуть.

Как натянуть ремень и проверить его натяжку

Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.

• Ослабьте гайку ролика, придется держать обойму ключом. Вращая потом этот ключ, обойму можно проворачивать.
• Зажмите гайку у ролика. Проверить качество натяжения следует только на длинном участке между шкивами. Если при надавливании в этом месте на ремень, он прогибается не больше чем на 10 миллиметров, натяжение подходящее.
• Если на вашей Ладе стоит гидроусилитель, следует натянуть его чуть сильнее. Если вы натянете его недостаточно сильно, он будет очевидно свистеть, этот недостаток легко улавливается на слух. Тогда подтяните его чуть сильнее. Если же слышится не свист, а гул, ремень наоборот необходимо приспустить.

На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей.

Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.

Как снять генератор на Приоре? 3 рекомендуемых способа

На неисправности генератора энергии могут указывать и другие проявления, например:

• тусклое свечение фар/приборной панели;
• нестабильная яркость освещения;
• мигание или горение лампы-индикатора на панели приборов.

Стоит учитывать, что генератор — это отчасти взаимозависимая связка с аккумулятором. За электричество отвечает именно генератор, на аккумулятор возлагаются функции резервной батареи, которая работает только в определённые периоды: при старте двигателя и для подачи питания на электронику, когда двигатель заглушён.

Проблемы с электропитанием и перепадами напряжения дают понять автомобилисту, что настала пора ТО.

Причины неполадок

Отсутствие подачи энергии может быть по причине механических повреждений или нарушений в электрическом устройстве генератора.

В первом случае это:

• деформация корпуса;
• нарушение фиксации (поломка креплений);
• износ подшипников, пружин, муфты и прочих составных частей.

Нарушения в электрической части на Лада Приора:

• прерывание электроцепи в обмотке/замыкание;
• выход из строя реле;
• нарушения в проводимости тока диодного моста;
• износ угольных щёток;
• деформация пластин якоря/замыкание.

Хорошо, если поломка окажется незначительной, например, износ угольных щёток. Тогда их замена решит проблему. В некоторых случаях ситуацию может исправить только новый агрегат. Для замены щёток, можно обойтись освобождением доступа к динамо-машине без её снятия, замена же предусматривает соответственно полный демонтаж оборудования.

Учитывая различии в моделях, есть и нюансы в снятии генератора.

В любой комплектации, первоначально необходимо предотвратить поступление электроэнергии. Для этого отсоединяется минусовая клемма от аккумуляторной батареи.

Далее произвести действия в такой последовательности:

• снять приводной ремень генератора;
• убрать резиновый чехол, который крепится гайкой;
• убрать провода соединения с контактной шпилькой;
• открутить гайку нижнего крепления;
• снять гайку со втулкой;
• убрать болт нижнего крепления;
• удалить болт и снять натяжную планку.

Можно снимать генератор. Установка агрегата на место осуществляется в обратной последовательности.

Гидроусилитель на Ладе не препятствует снятию генератора через нижнюю защиту или через фару, это зависит от конкретной модели.

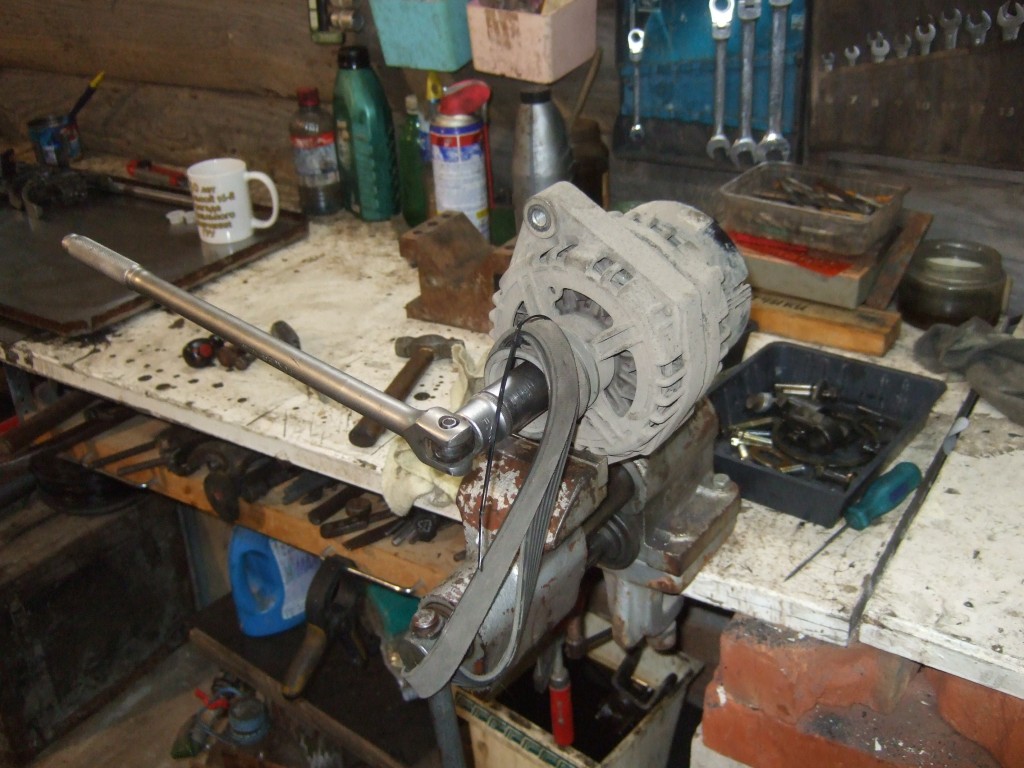

Если есть необходимость снять шкив, предварительно убирается ремень генераторного привода и ослабляются болты крепления радиатора. Далее откручивается болт регулировки и снимаются непосредственно гайки крепления. Удаляя болт крепления необходимо поддерживать генератор, после удаления болта можно снимать шкив.

Замена генератора Лада Приора с кондиционером

Если необходима замена генератора приоры с кондиционером, то здесь есть два нюанса, которые кроются в производителе кондиционера. Панасоник позволяет снять агрегат без компрессора, а вот компрессор Халла не позволит достать генератор.

Снятие генератора с Лады Приоры с кондиционером по шагам:

• снять защиту двигателя;
• при необходимости снимается ручейковый ремень компрессорного привода;
• открывается доступ к контактам генератора, которые необходимо отсоединить;
• открутить крепление отсека мотора и вытащить болт;
• если вышеописанные действия позволяют снять компрессор, его необходимо сдвинуть вниз и вправо;
• вытащить болт и втулку;
• достать генератор в нижней плоскости двигателя.

Если болт невозможно извлечь можно поступить двумя способами:

1. Срезать болт болгаркой и потом установить новый.
2. Приподнять домкратом двигатель, убрать подушку, ликвидировать болт.

При последующем креплении болт вкручивать головкой наружу для предотвращения подобных трудностей.

Если есть уверенность, что в основе проблемы лежит износ угольных щёток, то поменять их можно без снятия генератора. Стоит отметить, что генераторы на Приорах имеют неремонтопригодный щёточный механизм, то есть эту деталь при износе щёток заменяют полностью.

Замена щеток генератора

Поэтапный процесс — замена щёток генератора Приоры, не снимая генератор:

• убрать минусовую клемму;
• снять силовой провод, идущий на генератор;
• снять пластмассовый кожух;
• открутить крепёжные механизмы удерживающие щётки;
• установить новую запчасть и подсоединить провода.

Рекомендуется проверить при помощи вольтметра, идёт ли процесс зарядки, и что при этом отображается на панели. Если показатели соответствуют друг другу, можно устанавливать остальные детали на место.

Проверка снятого реле-регулятора современного типа

На большинстве автомобилей реле-регулятор можно извлечь из щеточного узла, оставив генератор на месте. Для этого отсоедините клемму «минус» от аккумулятора и разыщите реле, находящееся в особом окне на торце генератора. Далее отверните крепежный винт и достаньте узел, в состав которого входит реле и щетки. Узел нужно очистить от графитовой пыли. Для проведения проверки понадобится несложная электрическая схема, в которую входят:

• источник напряжения на 12В (желательно регулируемый, например, зарядное устройство);
• лампочка от авто («габариты);
• провода.

Некоторые зарядные устройство могут функционировать только с подключенным аккумулятором. Если у вас именно такое, подключите к нему АКБ. Минус подсоедините к корпусу реле, плюс ко второй клемме. К щеткам посредством маленьких «крокодильчиков» (чтобы не поломать стержни) подключите лампочку. Если на зарядном устройстве установлено минимальное напряжение, лампа загорится. Теперь увеличьте напряжение до 14,5В: она должна погаснуть. Если это так, можно говорить об исправности регулирующего устройства.

Меняем самостоятельно ремень генератора на автомобиле Лада Приора

Новая версия Лады — Приора очень приглянулась отечественным автолюбителям. Но, как и любой другой автомобиль нуждается в своевременном сервисе. К примеру, ремень генератора Приора необходимо менять после определенного пробега, а проверять его состояние нужно регулярно.

От предыдущих моделей Лада Приора отличается комфортабельностью и улучшенной управляемостью. Но основные отличия под капотом. Тут все находится по-иному, нежели в предшествующих моделях. Вследствие этого даже не все специалисты не знают, каким образом должна производиться замена ремня и его натяжка. Новые модели оборудованы дополнительными системами. Кондиционер и ГУР (ЭУР) добавили комфорта, но подобные перемены усложнили подход к генератору.

В модификациях с гидроусилителем или с кондиционером ремень длиннее, если сравнивать с обыкновенной версией авто. Вследствие этого мы рассмотрим, как происходит смена в первом и во втором случае на моделях 16 и 8 клапанов.

Автомобиль Лада Приора

В каких случаях автомобиль нуждается в замене?

Обычно потребность в замене ремня генератора появляется из-за изнашивания во время его использования и ухудшения сцепления с поверхностями роликов. Также натяжка или смена необходима, если как выражаются водители, стал свистеть.

В этом видео показан свист привода генератора.

В инструкции, идущей вместе с автомобилем указывается, что замена ремня генератора должна проводиться каждые 60 тыс. км. В случае если автомобилем пользуются нечасто, то замена должна проводиться раз в два года.

Пошаговая инструкция по замене без гидроусилителя

Работы по замене своими руками, на Приоре без ГУР (ЭУР) и кондиционера удобней проводить на смотровой яме.

• набор ключей;
• устройство для снятия подкрылка;
• баллонный ключ.

Этапы

1. Сначала ослабляем ключом соответствующего размера гайку.
2. Откручиваем регулировочный болт.
3. Отодвигаем генератор к силовой установке.
4. Демонтируем правое переднее колесо.
5. Снимаем подкрылок и получаем доступ к старому ремню.
6. Меняем его на новый и не забываем подтянуть.
7. Проверяем натяжку. Она не должна быть слабой, но и перетяжка на модели с ГУР (ЭУР) также опасна. В первую очередь могут пострадать подшипники генератора.

Гайка, которую нужно ослабить Откручиваем болт Ставим новый

Инструкция по замене с гидроусилителем

Так как шкив ГУР в этой модификации находится на малой высоте, создатели пустили ремень генератора вокруг опоры двигателя. Это немного усложняет смену своими руками.

Этапы

Жидкостью WD40 нужно смочить болты, которыми крепится подушка мотора и кронштейн. Эти болты нужно смочить жидкостью Приблизительно через четверть часа можно приступить к откручиванию гайки кронштейна. Домкратим колесо. Далее подкладываем, какой-нибудь предмет под мотор и убираем колесо. Немного опускаем машину. Откручиваем ролик натяжки. Отгибаем ремень. Теперь можно открутить болты, которыми закреплена подушка. Эти болты нужно выкрутить Далее опускаем авто таким образом, чтобы мотор начал вывешиваться. Подушка отодвигается к мотору. Сдвигаем подушку Теперь можно менять. Далее поднимаем автомобиль домкратом, чтобы силовой агрегат опустился

Делаем это осторожно, чтобы не сместился ремень и подушка. Закручиваем болты и гайки

Одеваем колесо и опускаем машину.

На этом работу на модели с ГУР можно считать завершенными.

Натяжка и проверка ремня

Ремень в Ладе Приора натягивается следующим образом:

1. Первым делом ослабляется гайка ролика, для этого обойма удерживается ключом.
2. Проворачиваем обойму ролика, вращая ключ.
3. Зажимаем гайку ролика.
4. Проверяется натяжение на самом длинном участке меж шкивами.
5. При надавливании ремень генератора должен прогнуться приблизительно на 10 миллиметров.
6. На модели с гидроусилителем руля натяжка должна быть немного сильнее. Также можно проверить «на слух». В случае недостаточной натяжки, будет слышен свист и нужно подтянуть. В случае излишней вы услышите гул подшипников и затяжку нужно будет ослабить. Ключ для ролика

Работа несложная, но немного хлопотная из-за необходимости демонтажа некоторых узлов в моделях с ГУР и кондиционером своими руками, но посильна даже начинающему автолюбителю. Но посчитайте, сколько стоит такая работа на станции технического обслуживания и не лучше ли направить эти деньги на другие цели.

AvtoZam.com

Ремонт генератора Ваз 2109

На автомобилях Ваз 2109 генератор бывает двух типов — генератор Ваз 2109 карбюраторный двигатель и инжекторный. Отличаются они как креплением, корпусом так и шкивом привода ремня. На карбюраторной системе питания шкив генератора клиновый, а на инжекторном двигателе Ваз 2109 поликлиновой или в народе «ручейковый». Ниже приведены изображения двух типов генератора на Ваз 2109.

Генератор Ваз 2109 с карбюратором

Устройство: 1 – крыльчатка вентилятора, 2 – генератор, 3 – конденсатор, 4 – регулятор напряжения в сборе с щеткодержателем, 5 – маркировка генератора, 6 – кронштейн

Генератор Ваз 2109 с инжекторным двигателем

Устройство: 1 – шкив, 2 – шайба, 3 – передняя крышка, 4 – дистанционное кольцо, 5 – ротор; 6 – статор, 7 – задняя крышка, 8 – кожух, 9 – выпрямительный блок с конденсатором, 10 – щеткодержатель с регулятором напряжения.

Неисправности генератора Ваз 2109

Основные неисправности генератора — это выход из строя щетки генератора Ваз 2109 или реле регулятора в целом с щетками. Для замены реле регулятора генератора совсем не обязательным будет снятие генератора Ваз 2109 так как снятие и установку щеток генератора можно произвести на месте. Так же в редких случаях вылетает диодный мост. Если же требуется глобальный ремонт и разборка генератора Ваз 2109 тогда следует знать, как снять генератор.

Снятие генератора Ваз 2109

ВАЖНО: Перед началом работ по снятию генератора первым делом нужно отсоединить «-» клемму от АКБ. Отсоедините колодку с проводом от клеммы генератора

Отсоедините колодку с проводом от клеммы генератора.

Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы “ЗО” генератора.

Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

Переместите генератор к двигателю и снимите ремень.

Отверните болт крепления регулировочной планки.

Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

Снимите генератор с автомобиля.

Установите генератор в обратном порядке. При креплении кронштейна генератора более длиный болт устанавливается ближе к приводу генератора! После установки отрегулируйте натяжение ремня .

Приора. Ремонт генератора.

99% на то, что это из-за подшипников.

Снимаем генератор с машины. Для этого достаточно открутить болт нижнего уха и регулировочный болт верхнего уха. Несём на верстак.

Первичный осмотр не показал сильно разбитых подшипников, но маленький люфт всё же присутствовал. Заранее владельцем приоры был куплен комплект из двух подшипников генератора.

Снимаем шкив и задний пластмассовый кожух. Для снятия шкива используем родной ремень генератора на удавку. Так проще открутить и закрутить гайку крепления шкива.

Осматриваем визуально(пока) все элементы на предмет прогара, перетёртостей и копоти. Мне не понравился проводок от конденсатора. Изоляция на нём сплавилась. Или перетёрлась. При сборке я его заизолировал изолентой.

Щёточный узел с регулятором напряжения новый. К нему вопросов нет. А, вот медные токосъёмники не ахти. Прозвонка, регулятора напряжения и диодного моста, аномалий не выявила. Всё в рабочем состоянии.

Теперь дело за подшипниками. Кстати замене подлежит и пластмассовая опорная втулка заднего подшипника ротора, которая располагается в задней крышке.

Разбираем генератор полностью. Вынимаем обмотку и половиним крышки.

Сами подшипники с ротора лучше снимать нормальными съёмниками.

Правда у меня вышел казус, который доставил мне немало хлопот. Не по причине моей криворукости, а по причине моей кривоглазости. Отечественный производитель изготовил вал ротора из настолько сырого металла, что при процессе выпрессовки переднего подшипника, я не увидел что под действием штока съёмника, вал ротора — просто развальцовывается… как пластилин.

А там резьбовая часть на которую сажается шкив и затягивается гайка. Резьба М14, шаг резьбы 1. Ругался я на себя долго…

Ну да ладно. Вторая беда в том, что из набора новых подшипников — задний подошёл, а передний оказался больше, чем старый.

Звонок владельцу и к вечеру у меня нужный подшипник. Съездил в специализированный магазин и на счастье там оказалась в наличии нужная мне плашка.

Напрессовываем новые подшипники.

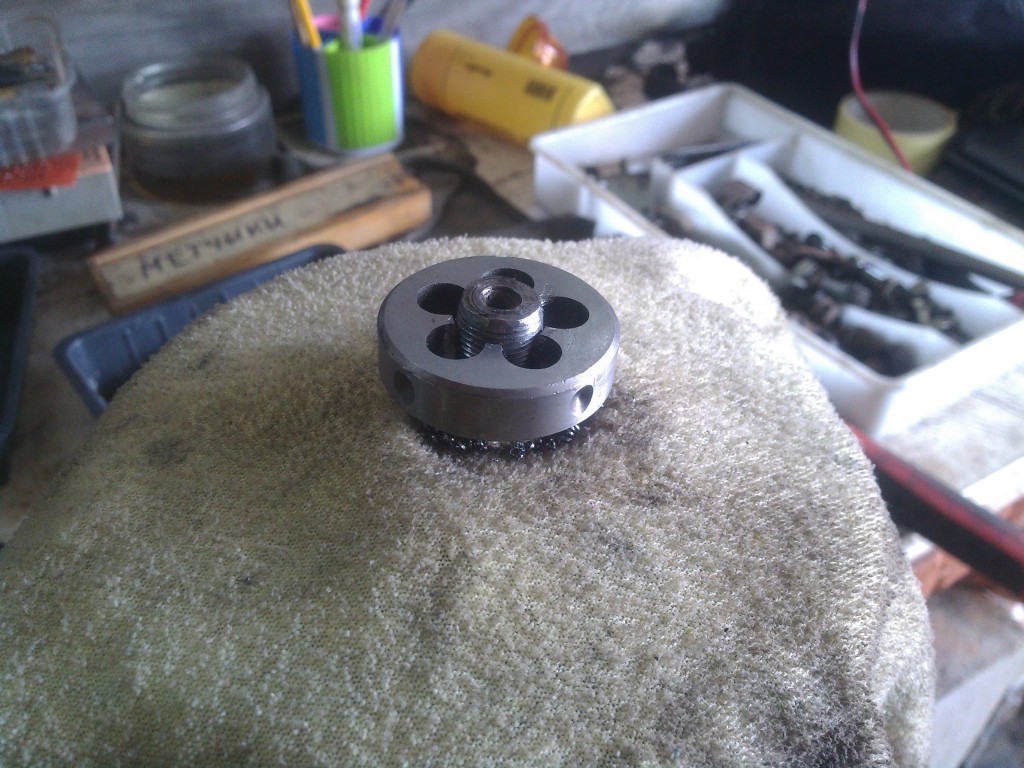

Осталось отремонтировать развальцованный вал с резьбой. Обточил по окружности. И нарезал новую резьбу.

После чего шкив встал как там и был. Затянул гайку.

Остаётся посатвить генератор на место. Проверить напряжение на АКБ, завести и проверить напряжение на АКБ уже с работающим генератором. В нашем случае зарядка есть, всё работает тихо и ровно.

Уважаемы владельцы Приор Таблетка на вашем генераторе меняется без съёма генератора с машины! На это дело у меня уходит 15 минут, а у вас 300 рублей денег )))

Так что, шлите подальше таких сервисменов, которые тупо разводят вас на бабло! Всем добра

Как выглядит и где ставится?

А теперь давайте узнаем, где находится реле зарядки ВАЗ-2107 (карбюратор). Изначально это устройство ставилось вдали от генератора на арке под капотом (с левой стороны). На более новых «семерках», оснащенных инжекторной системой впрыска, регулятор напряжения объединили с щеточным узлом.

Первые регуляторы напряжения выполнялись на электромагнитных реле, работали достаточно медленно, требовали постоянного вмешательства. Проблема в том, что механические элементы изнашиваются очень быстро. Кроме того, постоянно требовалось корректировать зазоры в реле. Современные полупроводниковые работают бесшумно, быстро, без электромагнитных реле. Один кристалл кремния способен выполнить функции нескольких механических реле.

Проверка генератора

Пускаем двигатель, даем ему поработать несколько минут, затем нажав педаль «газа», доводим обороты коленчатого вала двигателя до 3 000 мин -1 . Включаем все потребители: наружное освещение, дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочиститель, аварийную сигнализацию и т. д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца ротора генератора. Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,8–14,4 В. Для проверки регулятора напряжения снятого с генератора…

…подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях, в регуляторе — пробой, если не горит — обрыв или нарушен контакт между щетками выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить. Для проверки вентилей выпрямительного блока можно использовать пробник с лампой 1–3 Вт или подсоединить аккумуляторную батарею через лампу 1–3 Вт, 12 В. Демонтируем генератор и снимаем его кожух. Отсоединяем «плюсовой» вывод регулятора напряжения от выпрямительного блока.

«Плюс» пробника подсоединяем к выводу «B+» генератора, а «минус» — к его корпусу (для наглядности регулятор напряжения снят). Если лампа пробника горит, то и в блоке «положительных» и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» пробника подсоединяем к выводу «B+» генератора, «минус» — к выводу одной из фазных обмоток статора. Если лампа пробника горит, пробиты один или несколько «положительных» вентилей. Для проверки замыкания в «отрицательных» вентилях «плюс» пробника подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Если лампа пробника горит, пробиты один или несколько «отрицательных» вентилей или обмотки статора замыкают на корпус генератора. Обрыв в вентилях определяется по резкому снижению тока отдачи. Однако это может быть также следствием обрыва или замыкания в обмотках генератора.

Для проверки замыкания в дополнительных вентилях «плюс» пробника подсоединяем к выводу выпрямительного блока, а «минус» — к выводу одной из фазных обмоток статора. Если лампа пробника горит, то в одном из дополнительных вентилей имеется короткое замыкание. Обрыв в дополнительных вентилях определяется по низкому напряжению (ниже 13,8 В) на выводе «D+» генератора при средней частоте вращения ротора. Выпрямительный блок при выходе из строя заменяем в сборе. Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить. Для проверки обмоток ротора нужно снять регулятор напряжения. Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра)к контактному кольцу и к валу ротора (или к шкиву). Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу».

Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв.

скачать фото на мобильник
