Медленно работают дворники на лада приора: в чем причины и как исправить?

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

  • 1 – питание стартера;
  • 2 – АКБ;
  • 3 – подача заряда от генератора;
  • 4 – соединительная колодка на пучок (1 – 3);
  • 5-7 – подача питания на приборку;
  • 8 – лампа освещения подкапотного пространства;
  • 9-10 – головной свет;
  • 11 – показатель уровня расширительного бачка тормозов;
  • 12 – температура за бортом;
  • 13 – привод омывателя;
  • 14 – наружная индикация заднего хода;
  • 15 – вентилятор системы охлаждения;
  • 16 – редуктор печки;
  • 17 – резервный резистор;
  • 18 – привод дворников;
  • 19 – салонный модуль реле и предохранителей;
  • 20 – мотор печки;
  • 21 – звуковой индикатор тревоги;
  • 22 – питание клаксона;
  • А1/2, В1/2 – масса.

Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания: + 12V – коричневый Стартер – красный IGN – синий/чёрный

Приборка: Тахо сигнал – коричневый/красный Ручник – коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM: Концевик двери водителя – синий/чёрный Концевик правой передней двери – коричневый Концевики задних дверей – серый/красный Концевик багажника – жёлтый/красный Открытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) – синий/красный

Разъём Х1 (См. рис 1) BCM: Повороты – синий, синий/чёрный

Ц.З. – коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота – белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Не работает прерывистый режим дворников приора

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Alexeykash

При включении макс скорости и резком выключении дворники замирают на месте. Буду копать. Спасибо

Сегодня вспомнил про эту тему и ради интереса провёл эксперемент: 1) Выдернул релюху дворников 2) Включил дворники на 2-ю скорость 3) На взмахе отключил подрулевой, дворники замерли. В исходное положение сами, без релюшки не дошли.

Выводы: 1) таки у меня реле дворников возвращает их в исходное положение. 2) Nsk

, ИМХО надо копать в сторону реле и разъёмов.

Nsk

не корректоно описываешь работу стеклоочестителя. Там у мотора всего две скорости. Первое положение — прерывистое на первой скорости второе положение — первая скорость третье положение — более быстрая скорость (вторая)

Без реле работать будет. Возврат в исходное положение зависит от + который подводится к разъему мотора. Если его нет — не будет возвращаться в исходную. Как писали выше может глючить внутренний концевик. В первую очередь надо проверить все ли + приходят к разъему мотора.

Для желающих поразбираться схема

Если вынимательно посмотреть, то видно, что питание мотора на постоянных скоростях (и быстрой и медленной) приходит напрямую с переключателя минуя релюшку, а при отключении в ноль используется только внутренний концевик редуктора и замкнутые контакты реле S и 31b. Так что, при невозврате дворников со скоростных положений (при условии исправности реле, а контакты в них очень редко выходят-чаще летит схема таймера), я бы вскрывал редуктор, предварительно замерив напряжение на белом проводе от двигателя. На нем при отключении на обратном ходе должно быть 12 В. (конт.3 разъема двигателя, он же конт.11 разъема 4 ЧЯ)

Без реле дворники в исходное не вернутся, т.к. плюсовая цепь «возврата» идёт через нормально замкнутые контакты реле дворников S и 31b (см. схему). Если нет реле (либо цепи нормально замкнутых контактов S-31b в обрыве) — значит нет и возврата, и не будет работь прерывистый режим.

Более четкий скан схемы положил тут

Я бы первым делом проверил бы +12 В на 15 пине релюшки, а потом бы пошел проверять через все разъёмы белый провод от 31b

да что там разбираться — разбирай эл.мотор-редуктор зачищай контакты и всё — 1 час работы — на форуме дольше сидите

а вот это Вы зря. Владимиръ Владимирович

человеку нужно разобраться. я бы вот сначала контролькой проверил напряжения приходящие к мотору. потому как это 5 минут реального времени, а вот мотор снять — совсем другая музыка.

Размер щеток автомобилей Лада Калина, Приора, Гранта

У этих авто дворники не симметричные. С водительской стороны они имеют длину 60 см, а со стороны пассажиров – 40 см. Примечательно, что в данном случае менять дворники на более крупные нельзя. Задний очистить обладает длиной 36 см и также не меняется. Что касается автомобилей Лада Приора, то у них дворники тоже не одинаковые. С водительской стороны они имеют длину 53 см, а с пассажирской – 50 см. В данном случае менять разрешается только пассажирские варианты. Желающие могут использовать более маленькие, длиной 48 см, либо побольше – 51 см. Что касается заднего дворника, то в этом случае он меньше, чем у Лады Калины, – 33 см.

Машины марки Лада Гранта имеют такие же очистители, как и Лада Калина. Таким образом, размеры следующие:

  • водительские щетки – 60 см;
  • пассажирские – 40 см.

Подводя итоги, отметим, что стеклоочистители для авто имеют очень важное значение, особенно зимой, когда идет снег и дорогу практически не видно. Также они нужны во время дождя, дабы очищать стекла и не нарушать видимость на дороге. Ни один автомобиль не выпускается без этих приспособлений

В целом очистители стекол на современных авто сильно не отличаются от старых марок

Ни один автомобиль не выпускается без этих приспособлений. В целом очистители стекол на современных авто сильно не отличаются от старых марок.

Единственное, технические характеристики у новых моделей более продвинутые. Раньше щетки могли только убирать воду со стекла, а теперь они способны удалять грязь, мошек, снег и т. п. Благодаря этому значительно улучшается обзор. Современные дворники устойчивы даже к самым сильным морозам. Изготавливают их из прочных материалов и делят на зимние и летние.

Если же щетки будут меньше, чем положено, то из-за малой площади чистки, снизится общий уровень эффективности стеклоочистителей. Плюс к этой, по центру лобового стекла образуется островок грязи и воды, который значительно ухудшит обзор во время движения. Напомним, что в предыдущей статье мы рассматривали почему не работает вентилятор печки и как его отремонтировать своими руками.

Размер щеток стеклоочистителя на автомобилей серии Лада Самара (2115, 2114 и 2113)

С завода данный автомобили выходят с семеричными стеклоочистителями, которые имеют длину 51 сантиметр. В случае необходимости замены, вы можете использовать для водительского «дворника» стеклоочиститель длиной 53 сантиметра, а вот с пассажирской стороны придется оставить щетку длиной 51 сантиметр, так как если поставить удлиненный стеклоочиститель, по центру лобового стекла будет образовываться «водопад».

Отметим, что на автомобилях Лада Самара, также имеются задние «дворники». С завода машины выходят со стеклоочистителем длиной 30 сантиметров, но вы можете поставить щетку длиной 33 сантиметра – это не вызовет никаких проблем. Отметим, что при желании, вы можете поставить даже щетки длиной 40 сантиметров, но при этом вам нужно будет сместить на электродвигателе «дворника» пару зубчиков, чтобы отрегулировать его ход.

Все указанные в заголовке этого раздела статьи модели машина производства автомобильного концерна «АвтоВАЗ», являются прародителями серии Лада Самара. Именно по этой причине, их передние дворники симметричны, также как и у их потомков, и имеют длину 53 сантиметра.

Размер щеток стеклоочистителя Лада Калина

Автомобили Лада Калина имеют не симметричные «дворники». Так, с водительской стороны щетка стеклоочистителя имеет длину 60 сантиметров, а с пассажирской – 40 сантиметров. При этом, вольности с размером водительского «дворника» не допускаются, а вот пассажирский можно увеличить до 41 сантиметра. Задняя щетка стеклоочистителя на машине Лада Калина имеет длину 36 сантиметров.

https://www.youtube.com/watch?v=pl7_9CmEXq4

Размер щеток стеклоочистителя Лада Приора

Автомобили Лада Приора оснащаются не симметричными щетками стеклоочистителей. На водительской стороне, стеклоочиститель имеет длину 53 сантиметра, а на пассажирской – 50 сантиметров. Как и в случае с Ладой Калиной, вольности допускаются только с пассажирским «дворником». Вы можете заметить стандартный, на стеклоочиститель длиной либо 48 сантиметров, либо 51 сантиметр. Задний «дворник» на автомобиле Лада Приора имеет длину 33 сантиметра.

Размер щеток стеклоочистителя Лада Гранта

Автомобили Лада Гранта унаследовали систему очистки стекол от машины Лада Калина. В связи с этим, длина водительского стеклоочистителя составляется 60 сантиметров, а пассажирского – 40 сантиметров, но он может быть заменен на стеклоочиститель длиной 41 сантиметр.

Щетки генератора Приора: как правильно заменить и сделать это самостоятельно

Если хозяин Приоры заметил, что исчезает зарядка с АКБ, прежде всего, ему необходимо проверить, в каком состоянии находятся щетки генератора. Конечно, поначалу зарядка снижается несущественно, но если неполадка не устраняется вовремя, то заряд очень скоро пропадет вовсе. Выправить данную неполадку поможет замена щеток генератора Приора, которые явно износились.

Важно! Щёточный механизм генератора на Приоре не подлежит ремонту. Если произошла любая поломка, потребуется исключительно смена вкупе со щетками

Поскольку этот процесс не столь сложен, выполнить все можно и самостоятельно. Следует лишь учесть рекомендации профессионалов.

Какой инструментарий необходим для работы

Перед тем как поменять щетки на генераторе, подготовьте инструменты, которые потребуются вам для работы:

  • плоская отвертка;
  • ключ – лучше, если это будет рожковой (размером на 13);
  • автомобильная головка с воротком (размер 10).

Меняем щетки генератора, последовательность процесса

Произвести замену щеток генератора на Приоре, которые износились, вполне можно и без его съема. Но, как утверждают специалисты своего дела, все же процесс упрощается, если замену генератора предваряет извлечение его из обычного месторасположения.

Важно! Проводя какие бы то ни было работы с генератором (замена ли, починка и так далее), непременно отсоединяйте аккумуляторную батарею. После снятия генератора на Приоре, замена производится следующим образом:

После снятия генератора на Приоре, замена производится следующим образом:

  • отверткой извлеките пластиковую крышку, которая предназначена для защиты устройства. Проделав это, вы получаете доступ к щеткам;
  • отсоедините от них соединительный штекер;
  • не спеша отвинтите оба фиксатора-крепежа (они располагаются по краям элементов, которые осматриваются);
  • возьмите вышеназванный ключ, открутите болт-фиксатор. Проделайте это по центру элемента;
  • открутив все крепления, достаньте щетки, осмотрите их, оцените состояние и замените новыми, подключите провода.

По каким признакам понять, что щетки генератора стали непригодными

В этом помогут такие внешние «приметы»:

  • если осматривая данный элемент, вы обнаружите, что его длина менее 5 мм, он непременно требует замены;
  • если щетки неравномерно изношены, это также отрицательно скажется на функционировании генератора, поэтому их требуется поменять.

На покупке новых щеток не стоит экономить. Если вы найдете дешевый вариант, очень сомнительно, что они прослужат долго. Больше вероятности того, что подобная экономия приведет к необходимости повторной замены вышеназванных комплектующих.

Электрическая схема приборной панели (Торпедо) ВАЗ-2170 Приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

  • 1-3 – контактная группа переднего жгута;
  • 4 – подача напряжения к соединителю кормовой части;
  • 5 – подача питания от панели предохранителей;
  • 6 – контактная группа стопов;
  • 7 – индикация приборной доски;
  • 8 – контроль осветителей;
  • 9 – контактная группа аварийных подушек;
  • 10 – клаксон;
  • 11 – питание диагностического блока;
  • 12 – управление бортового ПК;
  • 13 – контроллер катушки зажигания;
  • 14 и15 – подача напряжения на БУ ЭУР;
  • 16 – контроль оборудования электростеклоподъемников;
  • 17 – реле аварийной сигнализации;
  • 18 – регулятор дворников;
  • 19 – распределитель потока воздуха системы вентиляции;
  • 20 – печка;
  • 21 – привод отопителя;
  • 22 – подогрев заднего ветрового окна;
  • 23 – бортовые часы;
  • 24-25 – подключение радио;
  • 26 – кнопка аварийки;
  • 27 – подсветка бардачка;
  • 28 – кнопка управления подсветкой вещевого ящика;
  • 29 – пучок проводки на зажигание;
  • 30 – на плату управления аварийной подушкой.

Схема блока предохранителей Приоры

номер предохранителя Сила тока, А «Стандарт» и «Норма» «Норма» с кондиционером и «люкс»
F1 25 Вентилятор радиатора системы охлаждения двигателя Бронировать
F2 25 Обогрев заднего стекла Монтажный блок, реле обогрева заднего стекла (контакты). Контроллер блока питания, контакт «10» разъема XP2. Обогрев заднего стекла сопротивления.
F3 10 Правая фара, ослепление Правая фара, дальний свет. Панель приборов, указатель дальнего света.
F4 10 Левая фара, ослепление
F5 10 Звуковой сигнал Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6 7,5 Левая фара, ближний свет
F7 7,5 Правая фара, ближний свет
F8 10 Предупреждающий сигнал Монтажный блок, реле для включения звукового сигнала тревоги. Акустическая сигнализация.
F9 25 Приора предохранитель печки Бронировать
F10 7,5 / 10* Освещение салона, приборная панель, стоп-сигнал Щиток приборов, клемма «20». Выключатель стоп-сигналов. Стоп-сигналы. Блок внутреннего освещения. Потолочный светильник для внутреннего освещения. Подсветка переднего правого порога. Дополнительный сигнал торможения.
F11 10/20* Дворники Монтажный блок, реле включения стеклоочистителя на большой скорости. Выключатель стеклоочистителя и омывателя, контакт «53а». Выключатель стеклоочистителя и омывателя, контакт “53ач”. Выключатель обогрева заднего стекла. Монтажный блок реле обогрева заднего стекла (обмотка). Электродвигатель стеклоочистителя. Электродвигатель очистителя заднего стекла (2171.2172). Электродвигатель омывателя лобового стекла. Электродвигатель омывателя заднего лобового стекла (2171.2172). Блок управления подушками безопасности, клемма «25″.
F12 20/10* Терминальные устройства 15 Щиток приборов, клемма «21». Контроллер моторного блока, контакт «9» разъема X2. Блок управления электромеханическим усилителем руля, контакт «1» блока Х2. Выключатель фонарей заднего хода. Фары заднего хода. Блок управления системой помощи при парковке, клеммы «11» и «14″.
F13 15 Предохранитель прикуривателя Priora
F14 5 Левая фара, габаритный свет, подсветка номерного знака, свет багажника Габаритные огни (левый борт) Панель приборов, сигнализатор основного света Освещение номерного знака Контроллер освещения багажного отсека Контроллер двигателя в сборе, контакт “12” разъема X2
F15 5 Правая фара, габаритный свет Боковые габаритные огни (правый борт) Освещение перчаточного ящика
F16 10 Клемма 15 АБС Гидроагрегат, контакт «18″
F17 10 Левая противотуманная фара
F18 10 Правая противотуманная фара
F19 15 Подогрев сиденья Выключатель подогрева сиденья, клемма “1” Подогрев передних сидений
F20 5/10* Блок управления иммобилайзером Переключатель рециркуляции (сигнализатор) Установка монтажного блока, реле включения ближнего света и габаритных огней (система автоматического управления освещением), контакт «1» Датчик автоматической очистки стекол (датчик дождя), контакт «1″
F21 7,5 / 5* Задние противотуманные фары Выключатель света, клемма «30» Диагностический разъем, клемма «16» Часы Блок автоматического климат-контроля, клемма «14″
F22 – / ветры* Бронировать Электродвигатель стеклоочистителя (автоматический) Монтажный блок, реле включения стеклоочистителя и реле стеклоочистителя высокой скорости, (контакты)
F23 – / 7,5* Бронировать Блок управления дворниками и наружным освещением, клемма «20″
F24-F30 Бронировать
F31 тридцать Блок управления двигателем Контроллер электропакета, вывод “2” разъема X1 Контроллер электропакета, вывод “3” разъема X1 Модуль двери водителя, контакт “6” Свет для порога передней левой двери
F32 Бронировать

* – для комплектации «Норма» с кондиционером и «люкс»

Реле “Норма» «Норма» с кондиционером “Роскошь»
K1 реле включения вентилятора радиатора системы охлаждения двигателя Бронировать Реле ближнего света и габаритных огней (система автоматического управления освещением)
K2 реле обогрева заднего стекла
K3 пусковое реле приора
K4 дополнительное реле (реле зажигания)
K5 место для резервного реле
K6 реле омывателя ветрового стекла и зажигания стеклоочистителя
K7 реле дальнего света фар
K8 реле звукового сигнала
K9 сигнальное реле
K10 Бронировать Реле противотуманных фар
K11 Бронировать Реле обогрева передних сидений
K12 Бронировать

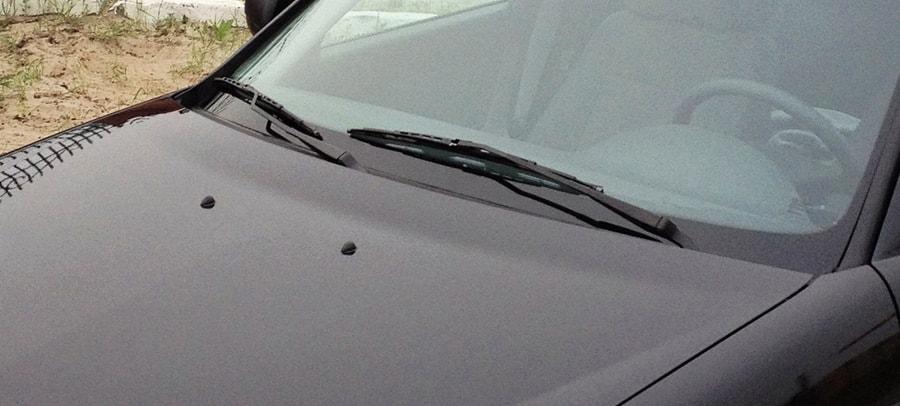

Какие стоят на машине: штатные дворники на Приору – артикул, размер

Трапеция стеклоочистителя для лобового стекла Приоры получила каталожный номер 2172-5205015-02. Производитель – Bosch, адрес производства – город Владимир. Размер стандартных дворников автомобиля Приора равен 20 дюймам, что приравнивается к 508 мм, но на деле их длина дворников может отличаться, нередко напротив водителя ставят более длинную деталь, а напротив пассажира – более короткую.

Задний дворник на Приору устанавливается, только для трех типов кузовов: трехдверные хэтчбеки, пятидверные хэтчбеки и универсалы. Последний тип кузова универсален, то есть он полностью идентичен размерам щетки для других кузовов. Задний стеклоочиститель автомобиля Приора хэтчбек имеет длину всего 330 мм.

Трапеция стеклоочистителей Приоры покоится до того момента, как водитель не приведет в движение правый подрулевой переключатель. Принцип их работы также связан с электронным блоком управления – когда переключатель дворников двигается, ЭБУ автомобиля Приора получает сигнал, а затем передает специальную команду на моторчик стеклоочистителя.

Конечно, качество очистки зависит от размеров щеток дворников, что обеспечивает нужную скорость работы рычагов и бесперебойность. За это отвечает реле и предохранитель дворников. На Приору это (номер по каталогу – F11. Реле – К6). Переключатель активируется только тогда, когда вся система исправна.

Прежде чем снять дворники на Приоре, не помешает продиагностировать всю систему. Возможно, моторчики «устали» их нужно заменить, а проверка предохранителей, точно еще никому не помешала. На автомобиле Приора сделать это не долго, снимите щиток под левой ногой водителя где находится блок со всеми предохранителями и проверьте целостность.

Замена стандартных дворников на Приоре проводится максимально быстро, без инструментов:

  • Поднимите рычаг стеклоочистителя.
  • Отщелкните крышку, закрывающую крепление щетки к рычагу.
  • Опустите щетку, снимите ее с крюка рычага.
  • Новую деталь поставьте на крюк вместо предыдущей.
  1. Отключите минус от АКБ;
  2. Слева под капотом уберите часть шумоизоляции. Достаньте расширительный бачок.
  3. Над колесной аркой открутите гайки крепления бачка (поможет головка «10»).
  4. Открутите болты верхнего крепления трапеции стеклоочистителей, достаньте специальный кронштейн.
  5. Отсоедините провода от моторчика, предварительно нажав на фиксатор.
  6. Найдите отопитель, саморез верхнего крепления выкрутите крестообразной отверткой.
  7. Маркером отметьте положение кривошипа. Снимайте трапецию, а затем моторчики.
  8. Чтобы провести демонтаж на правой стороне, придется достать часть агрегатов справа – так работу проводить удобнее.
  9. Установку трапеции стеклоочистителя выполните в обратном порядке.

Чтобы найти, где находится реле дворников Лады Приоры и где расположен блок предохранителей, придется немного разобрать машину с другой стороны.

Производители и цены аналогов

Среди аналогов выделяют каркасные, бескаркасные, гибридные щетки. Всего на рынке несколько вариантов. Выбирайте тот, который больше Вам подходит – без разницы, есть у нее каркас или нет. Главное – не доводить до того момента, как старое стеклоочистительное устройство начнет царапать ветровое или заднее стекло.

При замене чистящих щеток используют следующие размеры в миллиметрах (водительская — пассажирская стороны):

  • 630 – 480;
  • 530 – 510;
  • 510 – 500.

Остальные компоновки автовладельцами признаются не такими эффективными. Среди известных аналогов щеток стеклоочистителей выделяются:

  • Бош аэротвин — бескаркасные, производство Бельгии. Полное название — Bosch aerotwin retrofitar 532 s. Цена – 1200-1300 рублей. Длина водительского – 53 см, пассажирского – 50 см. Продаются комплектом.
  • Bosch Twin – модель попроще. Имеют те же размеры, но несмотря на более низкую цену славятся надежностью. Стоимость – около 800 рублей.
  • Bosch Eco – самый экономный вариант. Они бюджетные, продаются поштучно. Цена – 300 рублей за одну щетку. Длина – 50 см.
  • Denso Hybrid – признаются чуть ли не самой лучшей моделью на рынке. Выдерживают холод и жару. Цена за штуку – 500 рублей. Длина 50 см.
  • Alca – простые, по 500 рублей за штуку. Длина – 50 см, но со стороны пассажира оставляют не охваченной область шириной примерно 5 см.

Почему не работают дворники на Приоре?

Если на Ладе Приоре отказали дворники необходимо изначально действовать по приведенной ниже инструкции.

Если дворники не работают в мороз после пуска автомобиля, необходимо проверить их, не примерзли ли они к лобовому стеклу. Такое случается после ночного простоя автомобиля, к тому же если ночью выпадали осадки, такая причина имеет место быть.

Перегорание предохранителя случается очень часто, если двигаться на автомобиле в дождь и включить дворники на максимальную скорость, ток в цепи питания повысится, что может привести к перегоранию предохранителя. Необходимо проверить предохранитель в монтажном блоке под номером F11. Если предохранитель неисправен его нужно заменить на новый с номинальный током 10А, а в кузове хэтчбэк и универсал 20А.

Затем необходимо проверить реле, а делается это так. Включаем дворники и кладем палец на реле под номером К6, оно должно издавать характерный щелчок. Если этого не происходит, меняем реле.

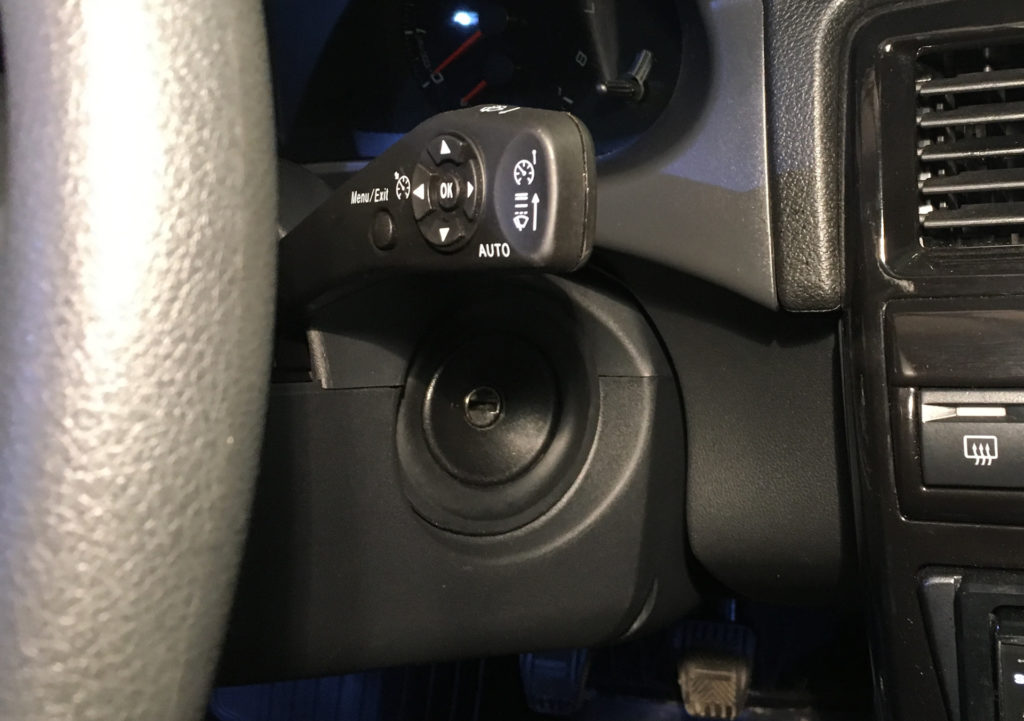

Проверка подрулевых переключателей. Это можно сделать путем перестановки их с другого аналогичного автомобиля.

Окисление контактов на электродвигателе дворников. Так как двигатель находится под жабо, туда иногда может попадать влага и образовывать окисление контактов. Для этого необходимо демонтировать дворники и жабо, а затем зачистить контакты на электродвигателе.

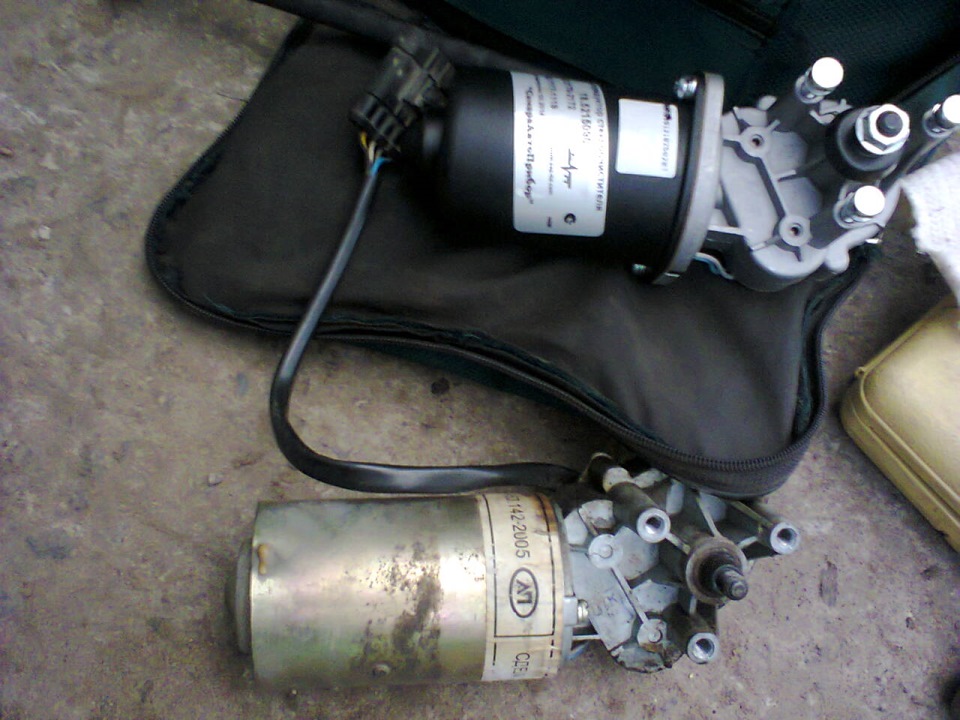

Проверка двигателя на целостность. Это можно сделать, подав на контакты двигателя напряжение в 12В. Исправный мотор должен начать вращаться.

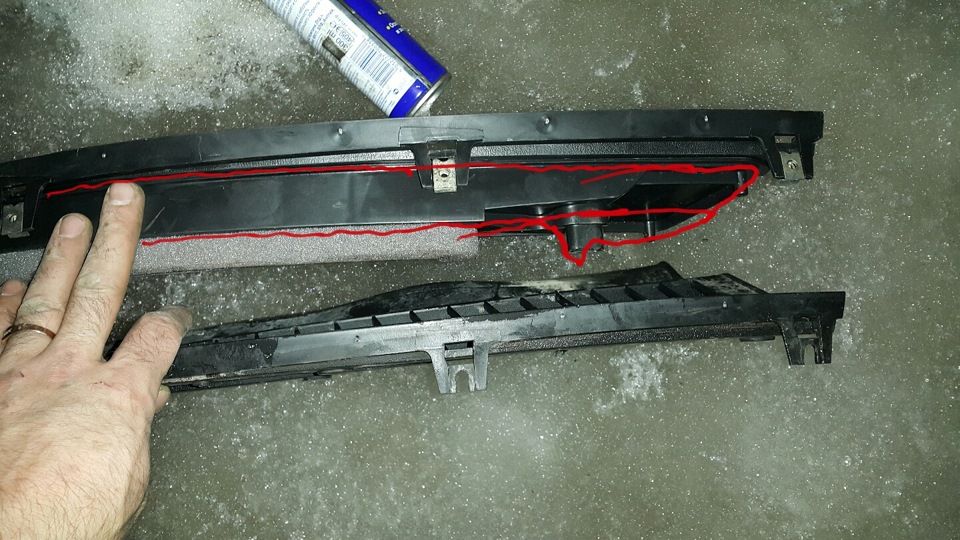

После разборки жабо необходимо осмотреть механизм на предмет ржавчины и коррозии. Возможно из-за образования ржавчины заклинивание всего механизма.

Следуя данной инструкции, Вы с легкостью, сможете починить дворники самостоятельно.

Описание схемы подключения

Остановимся подробнее на схеме подключения стеклоочиститель Приоры. При первом взгляде мы видим отсутствие реле стеклоочистителя и омывателя, характерное для предшествующих моделей ВАЗа. На его месте появилось два универсальных пяти контактных реле, осуществляющие работу в прерывистом режиме и возвращение дворников стеклоочистителя в исходное положение после отключения, и программируемого блока автоматического управления стеклоочистителем и освещением, который осуществляет управление этими реле.

Работа в прерывистом режиме

Рассмотрим процесс при первом, не фиксируемом, положении переключателя стеклоочиститель Приоры. При этом подаётся питание с вывода 53а на вывод I и получает питание вывод 9 блока управления и катушка реле К6. При этом блок управления получает сигнал о включении стеклоочистителя и через свою схему соединяет катушки реле К6 и К12 с минусом, что приводит к замыканию контактов обоих реле. В результате этого получает питание обмотка возбуждения высокой скорости привода и его якорь начинает вращение, что приводит к переключению контактов в его редукторе и появлении на белом проводе плюса в место минуса. Этот провод соединяет редуктор с блоком управления для контроля положения редуктора и соответственно щёток стеклоочистителя. После отпускания переключателя происходит его возврат в нулевое положение, что приводит к потере сигнала на выводе 9 блока управления и потере питания реле К6. При этом произойдёт снятие питания с обмотки возбуждения большой скорости электродвигателя и подача питания, через контакты переключателя, на обмотку низкой скорости.

Питание привода стеклоочистителя буде продолжаться до тех пор, пока на выводе 1 блока управления не сменится полярность, что будет соответствовать крайнему положению щёток стеклоочистителя. В этом случае произойдёт отключение реле К12 , что приведёт к отключению питания от питающего провода реле К6 и соединение его с минусом. Это приведёт к остановке электромотора привода и стеклоочистителей.

Работа стеклоочиститель Приоры во втором положении, прерывистая работа, такая же, как и при разовом включении. Блок управления кратковременно включает реле К6, причём периодичность его включения можно запрограммировать. Для этого необходимо кратковременно перевести переключатель в первое положение, до включения стеклоочистителей, а за тем после его остановки через некоторое время во второе положение. Время между остановкой стеклоочистителя и включением второго положения будет соответствовать времени задержки при работе в прерывистом режиме. Это время будет сохраняться при последующих включениях. Для смены периодичности необходимо повторить манипуляции по установке описанные выше.

При постоянной работе стеклоочиститель Приоры на большой и малой скорости питание на электродвигатель подаётся непосредственно через переключатель. Возврат дворников стеклоочистителей в исходное положение осуществляется, так же как и при первом (втором) положении.

Часто возникает вопрос, зачем нужно соединение обмоток возбуждения стеклоочистителя с минусом при выключении? Дело в том, что при отключении питания в электродвигателе остаётся остаточное магнитное поле вызванное токами самоиндукции, что приводит к небольшому продолжению ращения якоря стеклоочистителя. При этом могут вновь замкнуться его контакты, а это приведёт к повторной подаче питания на обмотки и продолжению вращения якоря. Следовательно, стеклоочиститель не будет останавливаться. При закорачивании обмоток возбуждения на массу токи самоиндукции не образуются, и электродвигатель останавливается сразу после отключения.

Ниже приведена схема стеклоочиститель Приора

Доработка стеклоочистителей на Приоре

Владельцы “Приоры” отмечают два недостатка системы очистки лобового стекла: медленная работа дворников и 4 рабочих хода дворников при включении омывателя, когда достаточно было бы двух. В статье рассмотрены причины этих недостатков и приведены пути их решения путем доработки стеклоочистителя “Приоры”.

Схема электрооборудования

Приора в кузове седан, хэтчбек и универсал, а также в комплектации норма и люкс имеет одинаковую схему электрического оборудования. В ней цепи кабелей являются однопроводными.

Проводка ВАЗ 2170 8 и 16 клапанов имеет следующие жгуты:

  • цепь управления двигателем;
  • жгут панели приборов;
  • проводка передних и задних фар.

Соединение проводов производится с помощью штепсельных разъемов с влагозащитной. Они связывают все элементы электрооборудования согласно главной схемы Приоры.

Кондиционирование

Климатический контроль является частью отопителя автомобиля. Кондиционером управляет электронный контролер — водитель задает комфортную температуру и система поддерживает ее автоматически.

Принципиальная схема работы кондиционера автомобиля LADA Priora

Расшифровка схемы кондиционирования.

Номер элемента Расшифровка
1 Переключатель заслонки забора воздуха с улицы
2 Регулятор температуры
3 Отопитель салона
4 Механическая блокировка печки
5 Радиатор кондиционера
6 Компрессор
7 Область всасывания воздуха
8 Выход горячего воздуха
9 Холодный воздух
10 Выход холодного воздуха на задний ряд
11 Холодный воздух обдува стекла

Принцип охлаждения состоит в следующем:

  1. Нажатием кнопки включения запускается компрессор.
  2. Реле подает питание на электромагнитную муфту и включается насос.
  3. Турбокомпрессор кондиционера набирает определенное давление и радиатор становится холодным.

Габаритные огни

В схеме установлены защитные предохранители цепей освещения. Питание габаритных огней подключается через реле управления. С помощью регулятора, установленного на модуле управления световыми приборами, меняется контрастность приборной панели.

Электрическая схема габаритных огней автомобиля Приора

Фары

Схема содержит микропроцессорный блок освещения, к которому подключается датчик света. После включения замка зажигания подается питание на электронный модуль освещения. Если на улице начинает темнеть, поступает импульс от датчика света, который вмонтирован на лобовом стекле, затем напряжение через реле подается на фары.

Схема фар Приоры

Стеклоподъемники

После кратковременного нажатия на кнопку управления стеклоподъемником происходит подача сигнала на микроконтроллер. Блок управления подает питание на мотор механизма подъема, и происходит опускание или поднятие стекла.

Схема управления стеклоподъемниками

Стеклоочистители

Основным элементом является специальный программируемый блок управления. Предохранители F9 и F12 защищают схему замыканий и перегруза. Подрулевым переключателем производится управление режимами работы стеклоочистителей.

Схема стеклоочистителей ВАЗ Приора

Ремонт и замена трапеции

Прежде чем начать работу следует подготовить все необходимые инструменты, а именно крестовую и плоскую отвертку, ключи, смазку.

В случае полной замены трапеции необходимо тщательно подбирать новую устройство. Выбирать лучше фирменное приспособление, так как сама трапеция различных моделей имеет схожую внешность, однако способы крепления или размеры могут значительно отличаться. Лучше всего использовать трапеции известных фирм Original Equipment Manufacturer (OEM), Fabryka Samochod?w Osobowych (FSO) и GENERAL MOTORS (GM), которые славятся изготовлением качественных деталей.

На следующем этапе вам необходимо отсоединить трапецию от электродвигателя. Данный этап может составить трудность, так как зачастую гайки очень сильно крепятся, и простым ключом не всегда получается их открутить. В этом случае подойдет дрель, лом или любой другой инструмент способный извлечь гайки. После того как удалось их отсоединить, снимите мотор и достаньте трапецию.

Перед установкой новой детали, следует проверить её целостность. После этого, следует собрать всю конструкцию в обратном порядке. После закрепления и вкручивания всех необходимых деталей, необходимо проверить наличие смазки. В случае её отсутствия нужно смазать детали, которые между собой трутся. В основном для этого подходит смазка на основе графита, которая отличается стойкостью, защищает детали от ржавчины и перегревания. Ещё одним популярным видом смазки является литол. Однако её лучше не использовать, так как смазка довольно нестабильна и при условиях с низкой температурой она частично теряет первоначальные свойства.

В случае ремонта отдельной детали, нет никакой необходимости в полной разборке всего механизма трапеции. В данном случае вам необходимо заменить лишь изношенные втулки. Для этого следует открутить гайки и другие крепежные детали. После того, как вы сняли изношенные втулки, следует очистить ось от налипшей пыли и грязи. На ней также может присутствовать ржавчина, которую следует удалить. Затем нужно закрепить новые алюминиевые втулки так, чтобы они легко и плавно продевались. После всего смазать необходимые детали графитовой смазкой и собрать конструкцию в обратном порядке.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
