Устройство и очистка системы вентиляции картерных газов в лада приора

Минусы СВКГ в Лада Приора

Очищая атмосферу от выброса токсичных веществ, СВКГ создает проблемы для двигателя. Газы, которые выводятся из поддона, несмотря на наличие маслоотделителя, насыщаются микроскопическими частицами масла, что через некоторое время приводит к загрязнению системы впуска топлива.

Это приводит к перебоям работы двигателя. Частички газа оседают на составляющих клапана, что приводит к его выходу из строя. Это нарушает систему впрыска топлива в камеру сгорания и повышает расход масла. При сильном загрязнении впрыска топлива не происходит. В этом случае клапан необходимо полностью заменить. Надо периодически осматривать вентиляционные картерные шланги, потому что под воздействием окружающей среды они стареют и трескаются.

При обнаружении пятен масла, увеличении количества его расхода, повышении расхода топливо-смазочных материалов, а также нарушениях в работе двигателя (остановка, долго не заводится, издает выхлопы и другие нехарактерные звуки) обязательно сразу обращайтесь в сервисный центр для проведения проверки и ремонта двигателя. Своевременное обращение уменьшит цену ремонта двигателя и продлит его работу.

Всем привет! Сегодня речь пойдет о небольшой, но крайне полезной доработке!И так, недавно наткнулся у знакомого в БЖ на запись об установке некого PCV клапана, вчера случайно обмолвился друзьям о данной теме. И мне сказали что как раз есть такой клапан и мне его смогут подогнать :)Клапан приобретался на Хонду Интегру. Выглядит он так

В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию. Аналогичная ситуация возникает в пробке при движении в натяг с дополнительными потребителями (например, включенном кондиционере)И вот сегодня днем я поехал в гараж, и занялся установкой.

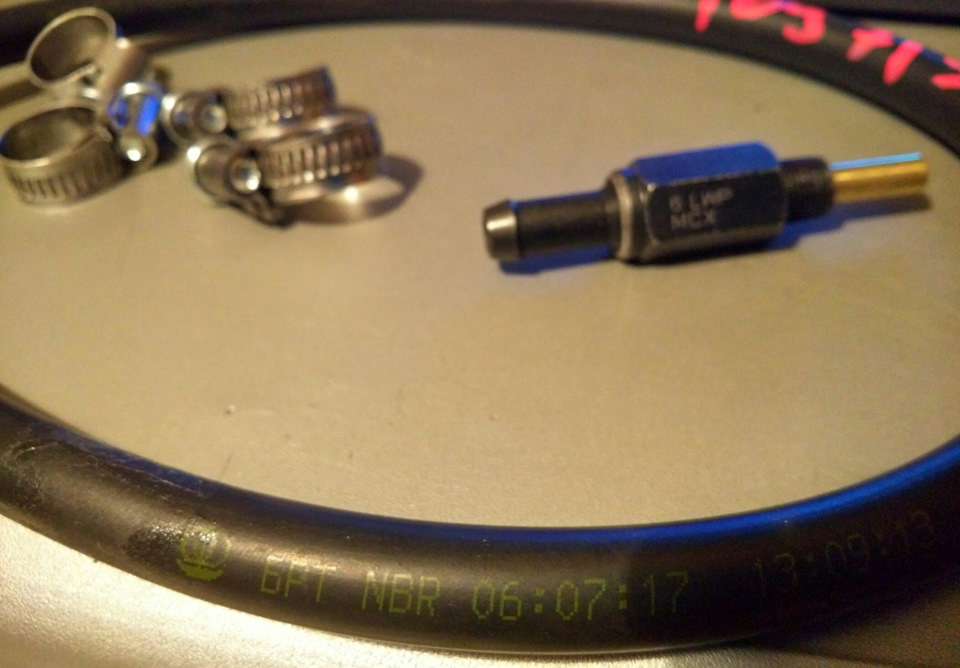

Пришлось помучиться со шлангами, так как с одной стороны клапан тонкий с другой толстый, так что пришлось использовать 10мм шланг, благо остался после установки маслоуловителя.

Итоги.Эффект: хочу сказать что я опять негодую какого %;» я не узнал о данной штучке раньше?!))теперь у машины уменьшились провалы на 1 и 2 передачах, при включении кондиционера уменьшился тупняк, машина стала лучше чувствовать себя на низких оборотах на 2 и 3 передачах. Все что написал действительно ощутил лично на своей шкуре, так как катался весь день и вечер, все проверенно в пробках и на жаре

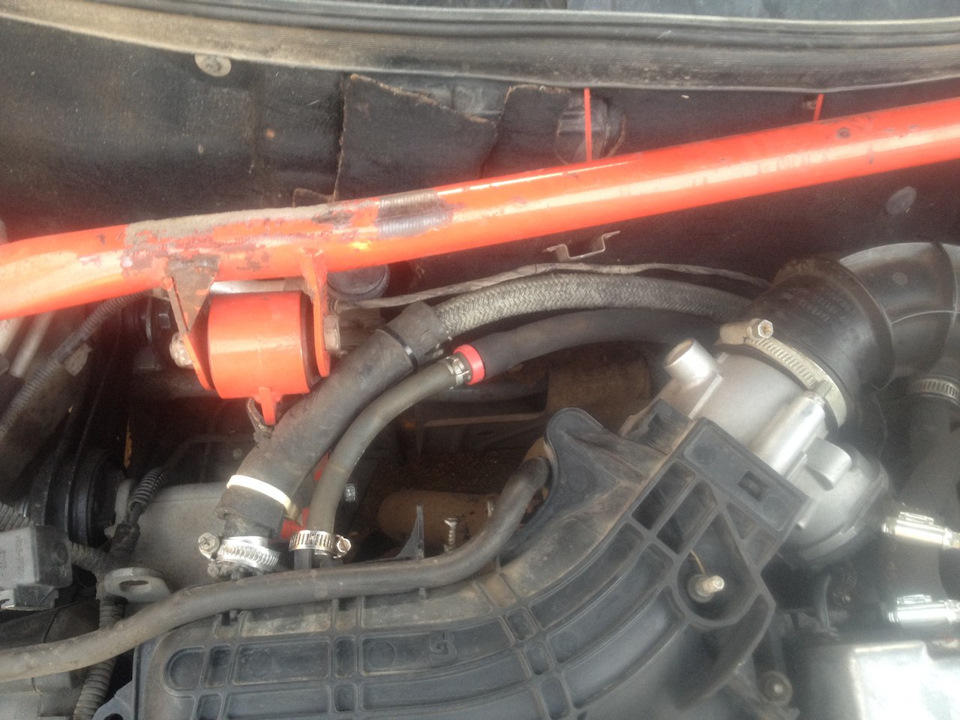

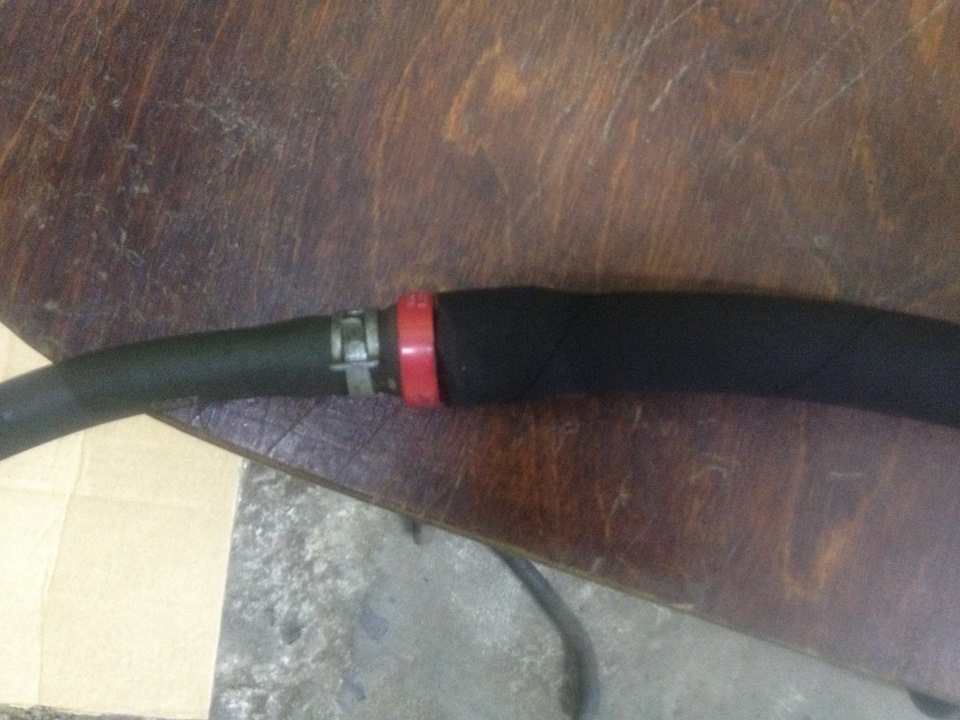

Заменил сапуны . Доработал первый контур, обычным топливным «невским» фильтром .Герметик использовать не стал, надобности не вижу .

Немного теории ( о работе двух контуров фильтрации газов ) :

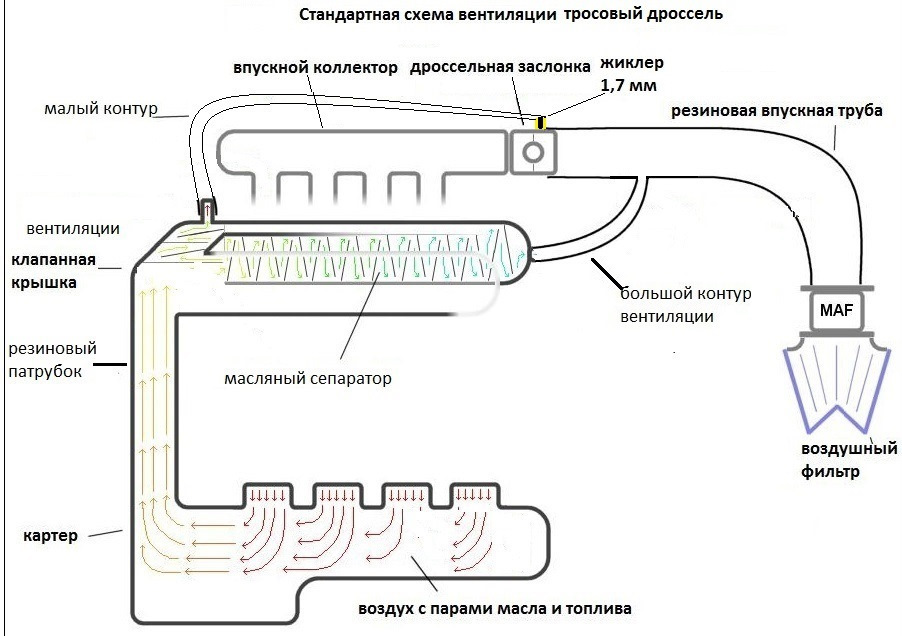

Эта два контура вентиляции картера. шланги первого и второго кон­туров представляют собой два дополнительных шланга (один малого диаметра, другой большого), по которым кар­терные газы, прошедшие маслоотделитель, подаются в ка­меру сгорания через дроссельный патрубок.Маслоотдепитель расположен в крышке головки цилиндров.

Первый контур имеет калиброванное отверстие (жик­лер) в дроссельном патрубке. От маслоотделителя к жикле­ру идет шланг малого диаметра. Шланг большего диаметра (шланг второго контура) идет от маслоотделителя к шлангу впускной трубы (наддроссельное пространство).

На режиме холостого хода все картерные газы подают­ся через жиклер первого контура (шланг малого диаметра). На этом режиме во впускной трубе создается высокое раз­режение и картерные газы эффективно отсасываются в за- дроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигате­ля на холостом ходу.

На режимах под нагрузкой, когда дроссельная заслонка открыта частично или полностью, через жиклер первого контура проходит небольшое количество картерных газов. В этом случае их основной объем проходит через второй контур (шпанг большого диаметра) в шланг впускной трубы перед дроссельным патрубком и затем сжигается в камере сгорания.

Замена патрубков картерных газов в Ладе Приора

Давно заметил масляные пятна на блоке цилиндров возле выхода сапуна (патрубка картерных газов), напрашивалась замена патрубка, но так как на скорость не влияет, то и лезть туда не хотелось. Так же имелись небольшие запотевания на входе патрубка сапуна в клапанную крышку и верхнем патрубке, входящем в рукав дросселя, ну и возле датчика давления масла. На днях на Драйве поднималась тема запотевания двигателя, и я решил больше не откладывать и все-таки заняться заменой патрубков. Так как машина без кондёра, то доступ к нижнему хомуту патрубка сапуна есть, хоть и не совсем удобный. Знал, что в очередной раз обдиру все руки, но с этим смирился, лишь бы не лезть под машину и снимать защиту, т.к. ни ямы, ни подъемника у меня нет. Замена не сложная, подробности на фото.

Вот такая красота из масла и пыли разрослась на моем блоке цилиндров!

Вход патрубка сапуна в клапанную крышку практически сухой.

Выход из клапанной крышки тоже в масле, на входе в рукав дросселя сухо.

Тонкий шланг тоже сопливит.

Масло на входе тонкого шланга в ресивер.

Купил два новых патрубка и пузырек для мытья двигателя.

Патрубки стояли, что называется, на сухую. Решил посадить их на герметик.

Виновники торжества!

Также решил провести ревизию датчика детонации, т.к. периодически на бортовике всплывает ошибка 0327 (низкий уровень сигнала датчика детонации). В работе двигателя никаких перемен пока не заметил, но чувствую, скоро датчик пойдет под замену.

Скинул колодку, клеммы сухие, провода целы.

Перед нанесением герметика все штуцеры тщательно очистил и обезжирил бензином.

Новый патрубок на месте. Жижка для мытья двигателя с таким слоем грязи не очень справляется, насколько мог, протер тряпкой.

Ополаскиваем сверху. Грязи не много, двигатель мылся совсем недавно.

Еще один дополнительный уплотнитель. Самоклеящийся D-образный профиль (самый толстый), посадил на верхнюю планку решетки. Польза от него есть, поскольку установленный уплотнитель от классики все же пропускает брызги и грязь по центру.

Все сопливые места отмыл, патрубки и шланги посадил на герметик. Посмотрим, как долго двигатель останется сухим.

https://www.drive2.ru/l/3685250/

следующая статья:

Почему через сапун выдавливает масло: как устранить неисправность

Достаточно распространенной проблемой на многих автомобилях отечественного и иностранного производства является то, что гонит масло через сапун. В зимний период, особенно с наступлением значительного похолодания можно встретить неисправность, когда замерз сапун, выдавило масло и видны потеки на наружной поверхности силового агрегата. Сразу отметим, что данный признак, а также дым и масло из сапуна являются поводом к немедленной диагностике двигателя, так как игнорирование указной проблемы может привести к скорому и дорогостоящему ремонту мотора.

Отметим, что если через сапун идет масло, диагностика первопричины может быть затруднена. Для точного определения основной проблемы потребуются навыки, специальное оборудование и т.д. Однако в ряде случаев водитель может понять, почему с сапуна бежит масло, без привлечения сторонних специалистов. Другими словами, диагностика проводится самостоятельно в гаражных условиях. В этой статье мы поговорим о том, почему капает масло из сапуна, а также что делать автовладельцу, если через сапун выбрасывает масло.

Масло из сапуна: что делать и как найти причину

Начнем с того, что во время работы двигателя в картере накапливаются так называемые картерные газы. Для того чтобы не создавалось избыточное давление, имеется специальный клапан для вентиляции. Данное решение позволяет закрытому картеру сообщаться с атмосферой. Указанный клапан и является сапуном. Простыми словами, сапун на ДВС фактически нужен для того, чтобы выравнивать давление внутри двигателя.

Следует отметить, что в картере газы смешиваются с масляным туманом. В результате частицы смазки попадают в сапун. Хотя внутри устройства имеется специальная сетка-маслоуловитель, определенная часть масла может выходить наружу. С учетом данной информации допускается незначительное загрязнение системы, что является нормой. В случаях, когда вытекает много смазки, следует отдельно искать, почему с сапуна кидает масло.

Доработка малой вентиляции картера — бортжурнал Лада 2112 Dvinuyn 2005 года на DRIVE2

Решил сделать доработку малой вентиляции картера.Начну с того, что расскажу для чего необходима система рециркуляции картерных газов (СРКГ).Во время работы ДВС в масляном поддоне скапливаются картерные газы, которые поступают через неплотно прилегающие к стенкам цилиндра поршневые кольца. Чтобы стравить давление в картере, придумали систему рециркуляции картерных газов. Если раньше на авто картерные газы стравливали в атмосферу, то в настоящее время запрещается, так как не соответствуем стандартам ЕВРО-4, 5, 6… На наших машинах устанавливают замкнутую СРКГ. Таким образом, происходит круговорот картерных газов. Конечно же, в данной системе есть свои минусы — картерные газы захватывают частицы масла, образуя небольшой туман, поступают вновь в двигатель, проходя через ДУ, РХХ, ресивер, клапана и тем самым происходит загрязнение впуска, а это в свою очередь отрицательно влияет на работу двигателя (выдавливает заглушки ДВС). Чем больше пробег авто, тем больше количество отложений. Часто можно встретить машины с сопливиющими патрубками, датчиками и потеющим мотором. Поэтому необходимо следить за вентиляцией картера.

Лада Приора Универсал Плотва 2WD › Бортжурнал › PCV клапан.

Чую, опубликую этот материал несколько позже написания. Сегодня у меня 10 января 2018 и я только что забрал из магазина все детали. Впереди ещё установка и тест.

Итак!С месяц назад попалась мне очень интересная статья товарища IgorRV про модернизацию системы вентиляции картерных газов. Расписано обстоятельно, решил попробовать сделать себе.

А потом была заметка (и ещё заметка) товарища kulibin2004 , после прочтения прочтения которых мой пыл несколько угас.

Но увы! На приключения тянет безостановочно, так что решил всё же проверить целесообразность этого клапана, лично.

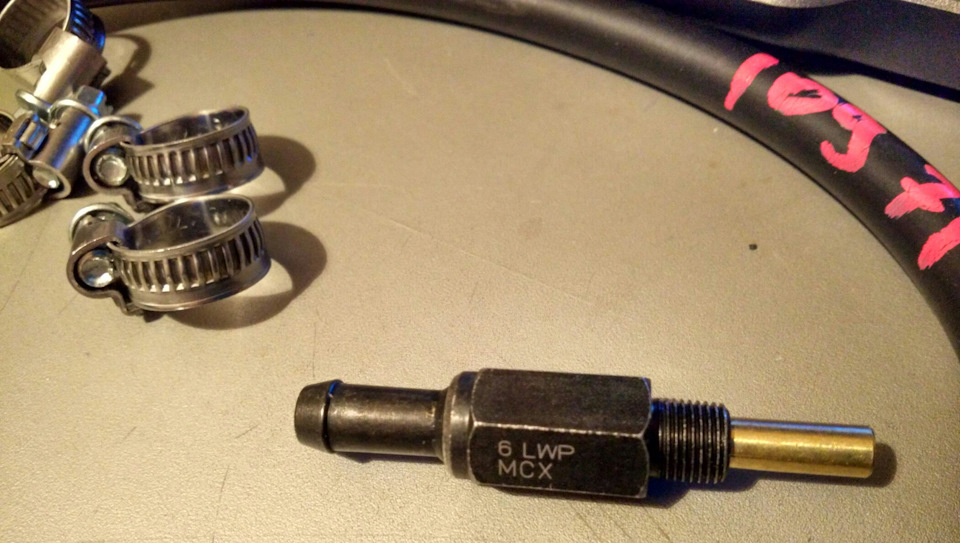

В канонической инструкции указан клапан General Motors 94580183. Там же рекомендуется чуть переплатить и поставить клапан 2674021314 HYUNDAI/KIA. Первый — в пластиковом корпусе, второй — металл. Взял себе второй.

Старый шланг с жиклёром просто сниму, резать не буду. Вдруг захочется назад вернуть… Взял шланг вентиляции картера дополнительный (БРТ) от ВАЗ-2123. Плюс 4 хомута.

При сборке главное не накосячить с направлением клапана.

Добавлено 11.01.2018.Собрал. Ничего особенного, только -8 на улице, мерзнут руки, темно, а телефон, которым я светил, разрядился точно тогда, когда я уже снял старый шланг и готовился ставить новый.Шланга хватило с запасом.

Сразу же завел, обнулил средний расход. Включил обогрев заднего стекла — обороты просели, как обычно. Может и есть отличия, но минимальные.

Поехал. Сначала порулил по двору, на первой передаче. Сразу же чувствуется ЗНАЧИТЕЛЬНО более ровная и эластичная работа двигателя. На низких оборотах работает ощутимо приятнее.Стартовать со светофора опять же стало ощутимо лучше. Не готов сказать, что выросла тяга. Если и да, то незначительно. Зато ушли рывки и дерготня.Да, самое главное! Полностью пропала задержка между нажатием на газ и подъёмом оборотов. Сначала это просто дико радовало, но быстро привык — ведь всё стало так, как должно быть. И если с наличием/отсутствием увеличения тяги на низах и эластичности (мягкости) можно спорить (ибо вкусовщина и вообще — жопомер), тот тут результат налицо.

И я уже был почти готов сказать, что доработка себя оправдала. Но! Расход топлива. Сбросить-то я его сбросил, но как-то не проконтролировал.Утром прихожу на стоянку, завожу, включаю обогрев заднего стекла, иду сметать снег, пока двигатель прогревается. Как прогрелся до 50 градусов — собрался ехать. Проверил средний расход, а там 22 литра/100 км! Шок и ужас! Готов списать только на то, что с момента обнуления проехал километров 5, плюс грел с утра.Пока ехал до работы (20 минут, городской режим, без пробок) средний расход снизился до 14 литров/100 км. Всё равно — атас… Посмотрю что будет дальше.При всём этом, ощущения от вождения — отличные, действительно здорово работает! Мягко, гладко — заглядение!

Добавлено 16.01.2018.Средний расход постепенно снижается. Ездил только по городу. К выходным получилось 11,4.В выходные ездил по городу как обычно, плюс до лыжной базы (через весь город). С пробками. Средний расход 9,8.С началом новой трудовой недели расход поднялся до 10,3.Раньше в аналогичных условиях было около 12-13. Кажется, всё слишком хорошо, чтобы быть правдой…Осталось ещё на трассе проверить. Но это недели через две.

Значение среднего расхода растёт (и ощутимо) за время прогрева. Сейчас зима, грею до 50 градусов ОЖ, одеяла нет, радиатор не закрываю. До работы 20 минут, по городу. То есть условия для замеров не самые благоприятные для получения красивых значений.Печку включаю только после прогрева.

Добавлено 22.01.2018.Снова неделя городского режима. 11,4 литра к концу рабочей недели. В выходные поколесил по городу, съездил покататься на лыжную базу. Погода — снегопад (валит уже сутки), ничего не чищено, то есть расход должен быть явно большой. Тем не менее, к вечеру воскресенья он снижается до 10,1. Вот так вот. Меньше греешь — больше ездишь.

Добавлено 28.01.2018.Так, проехал 325 км по трассе. 24 литра. 7,3 на сотню. При этом обратную половину ехал в сильную метель. Снег идёт уже вторые сутки, вся трасса занесена, температура -13, -15 градусов. То есть расход при такой погоде явно повышенный.Скорость 90-120.Тот же расход выходил летом на заведомо бОльших скоростях. А сейчас снег — чистого сравнения не получается. Летом и сравню вчистую.

Итог. Пока же я обновкой доволен. Самое главное — мне стало комфортнее ездить. Нет лага педали газа, плавнее работа. Расход не огорчает.Себе поставил — и вам рекомендую попробовать. Благо, доступно.

Использовано:1. Клапан VALVE-PCV Hyundai / KIA. Артикул: 2674021314. 318 рублей.2. Шланг ВАЗ-2123 вентиляции картера дополнительный БРТ. Артикул: 2123-1014240. 90 рублей.3. Хомуты червячные, 4 шт. 4х25=100 рублей.

Картерные газы – как работает система вентиляции с клапаном PCV

Состояние масла, а значит и ресурс мотора, зависят от работы системы вентиляции картерных газов. Двигатели отечественных автомобилей и иномарок, в которых не работает вся система или один из элементов, функционируют  в очень тяжелом режиме и нередко выходят из строя. Прочитав статью, вы узнаете, как работает эта система, почему она настолько важна, каким образом проверять и ремонтировать ее.

Вентиляция картерных газов двигателя

При работе двигателя часть газов из камеры сгорания проходит сквозь компрессионные кольца и попадает в картерное пространство. Эти газы состоят из продуктов сгорания топливовоздушной смеси и недогоревшего горючего. Прорываясь в картерное пространство, они увеличивают давление в системе смазки. Это может привести к выдавливанию сальников и сильному падению уровня масла.

Прорвавшиеся в картер газы еще сильней нагревают масло, ведь их температура нередко достигает тысячи градусов. Помимо этого они вступают с маслом в различные химические реакции, ухудшая его характеристики. Во время таких реакций образуются смолистые вещества, различные соли и другие элементы, которые негативно влияют на состояние трущихся деталей двигателя. Поэтому вентиляция картерных газов крайне необходима, ведь она позволяет многократно увеличить ресурс двигателя.

Как работает система вентиляции картерных газов

До 1961 года во всех странах, производящих автомобили, картерные газы уходили в атмосферу. После 1961 года сначала в США, потом и повсеместно, начали использовать дожигание картерных газов.

Для этого их подавали во впускной коллектор, откуда они поступали в камеру сгорания. Такой подход позволил в десятки раз снизить токсичность автомобилей. В такой системе для удаления картерных газов используют эффект Вентури – чем выше скорость поступления воздуха, тем сильней разряжение в системе вентиляции картерных газов. Если не обеспечить приток воздуха в систему, то масло начнет сильно испаряться и окисляться, в результате чего его характеристики резко снизятся. Поэтому на автомобили начали устанавливать клапан, который при сильном снижении давления перекрывает выход картерных газов. Когда давление превышает оптимальное значение, он снова открывается и, картерные газы уходят во впускной коллектор.

Существуют два типа систем вентиляции картерных газов с использованием заборного воздуха:

• система, в которой входящие и выходящие шланги подключены к воздушному патрубку, соединяющему воздушный фильтр и дроссельную заслонку напрямую;
• система, в которой напрямую к воздуховоду подключен только выходящий патрубок, а входящий воздух поступает через клапан, регулирующий давление в картере.

В первой системе баланс между разряжением на выходе и подачей воздуха на входе обеспечивают правильно подобранные сечения трубок и положение дроссельной заслонки. Во второй системе баланс обеспечивает золотник (он же PCV-клапан), который открывается при снижении давления ниже оптимального.

В любой системе вентиляции картерных газов должен быть установлен маслоуловитель. В противном случае капельки масла будут попадать в дроссельную заслонку, затем в камеру сгорания, меняя режим горения топлива. Маслоуловители бывают различных типов. Общая черта в том, что они отделяют капельки масла от картерных газов и возвращают их в двигатель.

Диагностика и ремонт системы вентиляции картерных газов

Все неисправности системы связаны с загрязнением трубок или ослаблением пружины клапана. Для проверки системы сделайте следующее.

Прогрейте двигатель до рабочей температуры, снимите крышку с заливной горловины клапанной крышки. Положите ладонь на заливную горловину и несколько раз нажмите на педаль газа или ручку дроссельной заслонки/регулятора подачи топлива ТНВД, чтобы поднять обороты двигателя до 2-2,5 тысяч в минуту. Если рука ощущает увеличение давления во время набора оборотов, система вентиляции картера неисправна. Если давление не возрастает, но есть подозрение на неправильную работу системы, заглушите двигатель и дайте ему остыть.

После этого снимите клапан PCV. Подуйте в него сначала с одной, затем с другой стороны. Исправный клапан пропускает воздух только в одну сторону. Если клапан пропускает воздух в обе стороны или не пропускает ни в одну, его необходимо заменить. Одновременно с этим желательно снять все трубки системы, промыть их керосином, затем просушить сжатым воздухом.  После этого желательно прочистить все металлические патрубки системы. Во время этой работы старайтесь не ронять грязь внутрь двигателя. После прочистки системы желательно заменить масло.

Система вентиляции картера приора 16 клапанов

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция.

Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей.

Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации.

Вся эта смесь получила название картерных газов.

Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

• Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
• Уменьшить вибронагрузку на холостом ходу
• Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
• Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
• Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

• Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
• Улучшить режим работы двигателя.
• Снизить вибронагруженность.
• Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

• Избавление от вибраций, провалов, трансмиссионных ударов.
• Двигатель начинает работать более спокойно, мягко.
• Усилие на педали тормоза становится меньше.
• Кондиционер включается почти незаметно.

• эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
• редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
• клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
• хомуты (около 10 штук, 600 рублей);
• тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
• стандартный патрубок вентиляции.

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

ВАЗ 2110 | Система принудительной вентиляции картера

Рис. 8.4. Схема системы принудительной вентиляции картера: 1 – всасывающий патрубок; 2 – воздушный фильтр; 3 – золотниковое устройство; 4 – крышка головки блока цилиндров; 5 – свежий воздух; 6 – картерные газы; 7 – топливовоздушная смесь

Принудительная вентиляции картера обеспечивает снижение в отработавших газах содержания углеводородов за счет циркуляции свежего воздуха через картер, смешивания его с картерными газами и направления этой смеси во всасывающий патрубок для дожигания в камере сгорания двигателя (рис. 8.4). Система состоит в основном из вакуумных шлангов и золотникового устройства, которое обеспечивает регулировку потока газов в соответствии с частотой вращения коленчатого вала двигателя и степенью разрежения на всасывающем патрубке. Проверка технического состояния

Работоспособность системы вентиляции картера можно легко проверить.

Эту систему необходимо проверять регулярно, так как золотник и вакуумные шланги обычно засоряются сажей и смолистыми отложениями от потока газов. При уменьшении или прекращении потока через золотник, как правило, уменьшается частота вращения коленчатого вала двигателя на холостом ходу и двигатель работает на холостом ходу неустойчиво.

Для проверки разрежения в системе снимите крышку воздушного фильтра и найдите малый фильтр системы вентиляции картера, который расположен с внутренней стороны корпуса воздушного фильтра.

Отсоедините шланг, идущий к этому фильтру.

При работе двигателя на холостом ходу закройте большим пальцем отверстие шланга – должно ощущаться небольшое разрежение. Если постепенно отодвигать палец, то можно услышать шипение. Это указывает на то, что воздух засасывается по всей магистрали системы. Если ощущается разрежение, система исправна. Проверьте чистоту фильтрующего элемента. Если возникнут подозрения, что фильтрующий элемент загрязнен, замените его, так как это недорогая операция, но обеспечивающая безопасность при работе двигателя.

Если на конце шланга разрежение слабое, значит, магистраль системы засорена и требуется ее дальнейшая проверка.

Выключите зажигание, найдите золотниковое устройство системы вентиляции и осторожно выньте его из резинового чехла. Потрясите золотник и прислушайтесь к возникающему звуку наподобие стуков (щелчков)

Стуки вызываются шариком золотника. Если стуки возникают не при каждом встряхивании (стук не свободный), замените золотник.

Пустите двигатель и дайте ему поработать на холостом ходу при снятом золотнике. Закройте большим пальцем отверстие золотника и проверьте разрежение. Оно должно быть значительным и ощущаться сразу.

Если разрежение на золотнике слабое или не ощущается вообще, выключите зажигание и отсоедините вакуумный шланг от другого конца клапана. Пустите двигатель и на холостом ходу проверьте разрежение на конце шланга, который отсоединен от золотника. Отсутствие разрежения указывает на загрязнение внутри шланга или всасывающего патрубка двигателя. Если засорен шланг, замените его или снимите с двигателя и продуйте сжатым воздухом. Если засорены проходные каналы карбюратора или всасывающего патрубка, необходимо снять эти агрегаты и тщательно промыть их, чтобы удалить смолистые отложения. Если разрежение на шланге без золотника сильное, а на входе золотника при подсоединенном шланге слабое, золотник неисправен – необходима его замена.

Приобретая новый золотник системы вентиляции картера, убедитесь, что эта деталь соответствует типу вашего двигателя. В противном случае может возникнуть слишком слабое или слишком сильное разрежение, что может привести к выходу двигателя из строя.

Замена элементов

Операции по замене золотника и фильтра золотника см. в разд. 2.
