Датчик педали тормоза приора признаки неисправности

Какой датчик скорости купить на Приору: разновидности изделий

На Приору с завода ставятся три типа датчиков скорости

Это важно учитывать перед покупкой нового изделия. Чтобы не ошибиться, следует предварительно снять изделие и, переписав заводской номер (можно сфотографировать), купить аналогичный вариант

Такой подход гарантирует, что вы не ошибетесь с покупкой, и купите подходящий тип датчика.

Второе замечание при покупке ДСА на Приору — выбирать только оригинальные изделия. Китайские устройства могут стоить дешевле на 100-200 рублей, но они могут не только не подойти для установки, о чем свидетельствует фото ниже, но еще и работать некорректно (или вовсе не работать).

Если вы купили ДС, но при установке он туго входит в отверстие, значит, изделие было выбрано неправильно. Сравните диаметры изделий штатного и нового, и только после этого устанавливайте деталь.

Чтобы не ошибиться с выбором, и купить оригинальный ДСА на Приору, следует обратить внимание на наличие заводского номера:

• 2170-3843010-04;
• 2170-3843010-02;
• 2170-3843010.

Основное отличие между ними в тарировке (вид воспринимаемого контроллером сигнала), и форме рабочей части, где расположен полупроводниковый элемент. Выбирайте изделия правильно, так как от этого зависит корректность их работы.

Причины неисправности и их следствие

При внешней или внутренней поломки датчика на приборной панели Гранты загорится «Check Engine» с ошибкой «Р0504». Данная ошибка сигнализирует о неисправности ДПТ.

Признаки неисправности

• Автомобиль плохо запускается и сразу же глохнет;
• Плавают обороты на холостом ходу;
• Мотор не развивает необходимую мощность;
• Рывки при движении;

Причины выхода из строя

Основной причиной поломки ДПТ является пружина, которая возвращает контакты датчика в исходной положение. При поломке пружины контакты не возвращаются и остаются в конечном положении, тем самым ЭБУ продолжает получать сигнал, что автомобиль выполняет торможение и тем самым не позволяет развить необходимые обороты для совершения маневра.

Менее распространенная поломка это выход из строя корпуса датчика, так как датчик выполняется из пластика то при его снятии или замене его легко повредить что может навредить его конструкции и исполняющим механизмам.

И последняя причина это нагар на контактах. При длительном использовании датчика на его контактах появляется электрический нагар, что в скором времени приводит к плохому соединению подвижного контакта с неподвижным.

Техническое описание и расшифровка ошибки P0504

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0504 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Модуль управления трансмиссией (ЭБУ) вашего автомобиля передает код P0504 в ответ на распознанный сбой в цепи тормозных фонарей. Компьютер автомобиля отслеживает все цепи на предмет таких отклонений, например отсутствие напряжения или состояние вне диапазона.

Выключатель стоп-сигнала привязан к нескольким цепям, каждая из которых может привести к опасной ситуации. Сам переключатель стоп-сигнала состоит из двух сигнальных выходов, и в случае неисправности переключателя, проблема обнаруживается и появляется этот код.

Диагностика, регулировка и ремонт выключателя стоп-сигналов

Для диагностики в первую очередь исследуется сам концевик. Определяются пары нормально разомкнутых и замкнутых контактов. Это можно распознать по электросхеме автомобиля, где имеются номера контактов разъёма.

На отпущенной педали одна из пар должна показывать нулевое сопротивления по данным мультиметра, вторая – разрыв цепи. После нажатия – наоборот. Когда оба показания не меняются, причиной может быть нарушение регулировки положения концевика.

Лампы стоп-сигналов должны уверенно зажигаться и гаснуть, без пропусков. Поступление на них напряжения проверяется вольтметром или контрольной лампочкой. При отсутствии следует проследить цепь, начиная со входа соответствующего предохранителя. Наличие «массы» тоже подлежит проверке, эти контакты часто окисляются или отгнивают.

Регулировке подвергается зазор между штоком концевика и педалью. Он должен быть небольшим, порядка одного миллиметра или чуть меньше. Касание недопустимо, датчик может включиться постоянно. Зазор выставляется резьбовым соединением с контровочной гайкой. На некоторых моделях регулировка не предусмотрена, в приборе имеется автоматический механизм храпового типа.

Проверка концевика

Для проверки выбирается пара контактов замкнутого типа. Возможны три варианта по номерам контактов – 1-2, 3-4 или 1-4. Надо точно знать, какой применён на данной детали.

Аналогично проверяются нормально разомкнутые, 3-4, 2-3 или 1-2. Даже если не располагать схемой, недолго это определить методом последовательных проб. Удобно, если мультиметр снабжён звуковым сигналом.

Регулировка выключателя педали тормоза

Важно знать точное значение выставляемого зазора. Оно приводится в ремонтной документации на автомобиль

Если зазор уменьшить, то возможны поломки и ложные срабатывания. При увеличенном – хода педали при небольшом нажатии может не хватить для уверенного появление сигнала.

Существуют датчики, где длина штока регулируется при помощи пластиковых защёлок на зубчатой рейке штока

С ними надо обращаться особенно осторожно, легко ломаются

Ремонт «лягушки» стоп-сигналов

Некоторые концевики имеют разборную конструкцию, склоняющую сторонников самостоятельного ремонта к попыткам чистки и регулировки контактов, замены возвратных пружин и проклейке корпусов.

Заниматься всем этим нет никакого смысла, надёжность резко ухудшается, а новый датчик стоит недорого. При отказе его надо безусловно менять, желательно приобрести деталь от известного производителя. Много сэкономить тут не получится, а расположен он не в самом удобном для доступа месте.

Датчик педали тормоза Лада Калина

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления

Датчик педали тормоза Калина это техническое устройство, которое применяется для отслеживания степени воздействия на тормозную педаль. Довольно часто автовладельцы линейки ВАЗ жалуются на поломки или неправильные регулировочные настойки изделия.

Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали.

3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин).

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь.

При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки неисправности датчика педали тормоза Лада Калина

Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:

• наличие ошибки «Р-0504» на приборной панели;
• существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
• повышение оборотов двигателя (кратковременные) при переключении передач.

Основные причины неисправности датчика

Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.Наиболее часто встречаются следующие дефекты:

• внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
• контактные клеммы изделия имеют физическое окисление;
• люфт подвижного контакта;
• довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия

При этом обратите внимание на следующие особенности:

1. Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
2. Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
3. Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

1. Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
2. После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
3. Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
4. Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
5. Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

Источник

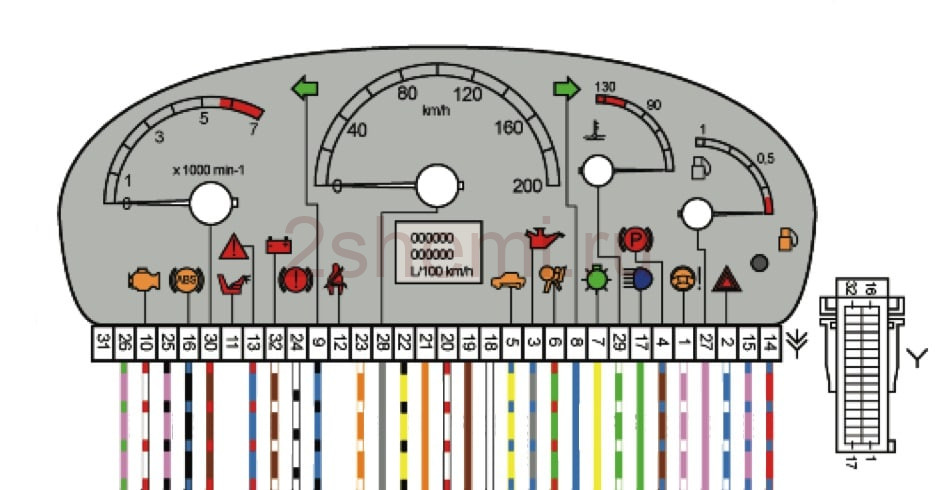

Схема блока комбинации приборов

№	Расшифровка
1	Электроусилитель руля
2	Контроль аварийки ВАЗ-2170
3	Подключение к датчику давления масла
4	Световой индикатор стояночного тормоза
5	Электронное противоугонное устройство
6	Модуль управления подушками безопасности
7	Сигнализатор включения наружного освещения
8	Указатель и дублер правого поворотника
9	Указатель и дублер левого поворотника
10	Блок управления двигателя
11	Отключение передней подушки безопасности пассажира
12	Сигнализатор ремней безопасности
13	Блок тормозной системы ABS
14	Кнопка подрулевого переключателя
15	Индикатор расширительного тормозного бачка
16	Модуль управления системой безопасности ABS
17	Блок управления головными фонарями дальнего света
18	Модуль подсветки щитка
19	Общий минус устройства
20	Аккумуляторные клеммы постоянного плюса
21	Контакт замка зажигания
22	Топливный расходомер
23, 24	Подрулевые переключатели поворотов
25,26	Датчики температуры за бортом
27	Датчик топлива ВАЗ-2170
28	Датчик скорости
29	Датчик температуры охлаждения жидкости
30	Сигнал тахометра
31	Диагностика щитка
32	Клемма реле регулятора генератора

Схема электрических соединений жгута проводов отопителя PRIORA 21723

1. колодка жгута проводов отопителя к колодке жгута проводов переднего;
2. моторедуктор воздухосмешения;
3. датчик температуры испарителя;
4. электровентилятор 2172;
5. регулятор частоты вращения;
6. моторедуктор рециркуляции.

Схема датчиков системы парковки 2172-3724248

1,2,3 – датчики системы парковки; 4 – колодка жгута проводов датчиков системы парковки к колодке жгута проводов заднего.

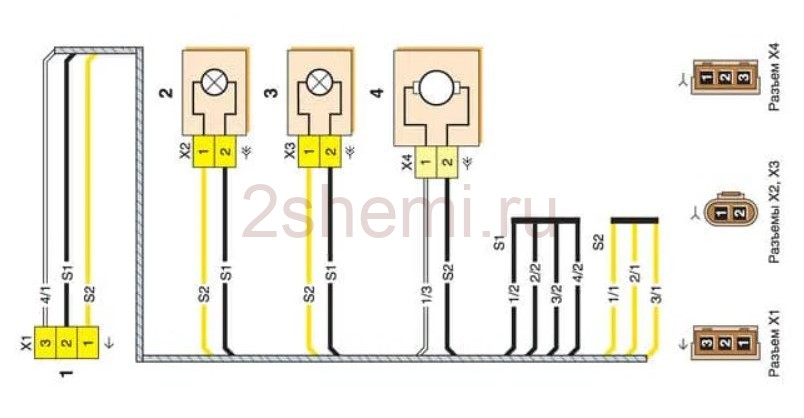

Распиновка подсветки заднего номера

1. Подача напряжения на фонари, освещающие задний номер 2,3. Лампы освещения номерного знака Приора 4. Электрический мотор блокировки крышки багажника

Замена тормозных дисков на Ладе Приора

Наверное, вам известно, что дисковые тормоза служат для блокировки колес во время торможения. При нажатии на педаль тормоза система торможения, передавая при помощи гидравлики усилие, производимое водителем, на поршни, заставляет их давить на две тормозные колодки (которые покрыты фрикционным абразивным слоем), а они, в свою очередь, обхватывают поверхность диска, которая жестко скреплена с колесами. Таким образом, машина тормозит.

На автомобиле Lada Priora тормоза передней оси тоже являются дисковыми. При этом они вентилируются (между двумя стенками диска расположены небольшие лопасти, которые при вращении призваны охлаждать диск – ведь торможение неизбежно ведет к нагреву металла диска). Чтобы диск в силу загрязнений, погодных факторов или иных причин не терся о тормозные колодки, он расположен на расстоянии от них (для этого используется резиновое кольцо, находящееся в канавке цилиндра.

Нет точных данных о том, когда следует проводить работы по замене тормозных диска – здесь все зависит от манеры езды.

Единственное, что регламентируется – минимально допустимая толщина диска. Она должна составлять не менее 18 мм.

Если на вашей машине установлены литые колесные диски, вы можете сквозь отверстия сквозь в них оценить состояние тормозных дисков – поверхность должна быть ровной, без сильных изъянов и очевидных следов выработки. Если у вас есть малейший намек на то, что с тормозным диском непорядок – снимайте колесо и проводите более придирчивую диагностику.

Если вы являетесь обладателем штампованных колесных дисков, тормозные через них просмотреть довольно тяжело – в этом случае придется все же снять колесо, чтобы оценить состояние тормозных дисков.

Разумеется, диски могут прийти в негодность и раньше 20 и 60 тыс. км. Бракованные диски, контрафактные, поврежденные по каким-то причинам – такое тоже случается. Бывает, что владельцы, слыша непонятный скрежет в районе передних тормозов, списывают все на «камушек, который сам собой вывалится», и прежде, чем до них дойдет, что диски сильно изнашиваются, время пройдет – в результате диски придется в лучшем случае протачивать, но, скорее всего, их придется заменить. Непогода, посторонние предметы, затесавшиеся в тормозной узел (причем не всегда их негативное действие слышится как посторонний шум).

Помните, что диски могут приходить в негодность необязательно по двое – случается, что сильно изнашивается один, а второй в отличном состоянии. Также следует знать, что диски от одного производителя имеют разные свойства (даже в зависимости от партии изготовления), поэтому вне зависимости от степени износа второго диска они меняются только парами. Помните также, что при смене тормозных дисков обязательно следует поменять и тормозные колодки на новые.

• Плохое торможение.
• Наличие биений при движении.
• Явные дефекты диска, видимые без каких-либо приспособлений.

Сегодня рынок предлагает огромное число тормозных дисков, и действительно, есть, из чего выбрать. Итак, предположим, вы приобрели новые диски и колодки.

Перед процедурой замены требуется подготовить следующие инструменты:

• Ключ-крестовина (для снятия колес)
• Ключ на 13 (накидной)
• Ключ на 17 (рожковый или головка)
• Ключ на 7 (трубка или накидной)
• Молоток
• Ветошь или тряпки
• Новые тормозные диски и колодки

Используя ключ-крестовину, ослабьте 4 болта, на которые крепится колесо.

Подставьте под колесо домкрат, затем поднимите машину на нем. Отвинтите болты окончательно. Для обеспечения большей безопасности поместите колесо под дно машины.

Отсоедините тормозной шланг, вытащив его из кронштейна.

Используя ключ на 13, выверните верхний болт направляющих суппорта.

Используйте второй ключ (на 17) для того, чтобы придерживать направляющий палец с другой стороны.

Отсоедините два болта, отвечающих за крепление скобы к поворотному кулаку.

Очистите диск от грязи и налетов ржавчины.

Передвиньте рукоятку КПП на первую передачу. Используйте ключ на 7 для того, чтобы отвинтить два направляющих штифта тормозного диска.

Начинайте тянуть диск на себя, чтобы снять его

В случае затруднения при снятии диска, следует осторожно сзади постучать молотком по его задней части

Снимите тормозной диск окончательно.

Очистите, если потребуется, место установки от загрязнений. После этого поставьте новый тормозной диск. Затем завинтите два направляющих штифта, используя ключ на 7.

Установите тормозной суппорт обратно на диск. При помощи молотка надавите на тормозной цилиндр, чтобы он вдавился внутрь. При этом придерживайте его второй рукой с обратной стороны.

Замените тормозные колодки на новые.

Далее произведите сборку всех деталей в последовательности, обратной процедуре установки.

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Предназначение, местонахождение и принцип работы

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

Концевая деталь тормоза

Характерные неисправности и способы их устранения

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Новая деталь для замены

Вступление

Датчик педалитормоза на автомобилях Лада участвует не только в посылке сигнала о торможении настоповые огни автомобиля, но и для регулирования топливовоздушной смеси.

Как известнонормы токсичности выбросов от автомобилей с каждым годом становятся все жестче ипроизводители вынуждены придерживаться этих критериев,чтобы выводить свои продукты на рынок.

Датчик педалитормоза (ДПТ) участвует в формировании топливной смеси только на автомобилях Ладаоборудованных системой Е-ГАЗ. Если в автомобиле привод педали акселератора осуществляется с помощью троса, то датчик отвечаеттолько за включение стоп-сигналов при нажатии на педаль газа.

При неисправностях или неправильной регулировке данного датчика автомобиль будет работать в аварийном режиме, о чем будет сигнализировать лампа «проверьте двигатель»

и появится ошибка под номером «P0504»

В данной статье речь пойдет о неисправностях датчика тормоза на автомобилях Лада Гранта, а так же его замене и регулировке.

Неисправности датчика положения сцепления

О неисправности датчика положения педали сцепления могут говорить следующие симптомы:

• “клевки” автомобиля при переключении передач
• резкое увеличение или падение оборотов двигателя при выключении сцепления

Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 “Ошибка датчика педали сцепления” и включается лампочка “Check Engine” в комбинации приборов.

Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:

• в течение 2 секунд после переключения передачи во время движения
• после четырех переключений передач на скорости выше 10 км/ч и оборотах двигателя выше 1000 об/мин

Основные причины появления ошибки 0830:

• неисправность самого датчика сцепления
• короткое замыкание или обрыв цепи
• неправильная высота педали сцепления

С ошибкой 0830 мы столкнулись при подготовке материала “Как доехать без сцепления?” Мы записывали видеоинструкцию, как можно переключать передачи без сцепления. После нескольких переключений передач без выключения сцепления на панели уже загорелась лампочка “Check Engine”, которая погасла только после нескольких десятков переключений передач в нормальном режиме.

Цена датчика сцепления

На многих автомобилях ВАЗ с электронной педалью газа разъем для этого датчика есть, а самого датчика нет. Непонятно, то ли его забывают установить на заводе, то ли снимают нерадивые дилеры. Вполне возможен и второй вариант, так как этот датчик пока в большом дефиците. Стоит он в среднем 350 рублей, а вот найти его в свободной продаже практически нереально.

Датчики положения педали сцепления на автомобили ВАЗ бывают двух видов:

21214-3720020-02 для автомобилей Lada 4×4 с электронной педалью газа

1118-3720015 для автомобилей Калина, Гранта и Приора с электронной педалью газа.

Между собой они не взаимозаменяемы.

Казалось бы, простейший датчик, но как сильно он может усложнить жизнь рядовому автовладельцу.

Признаки неисправности датчика скорости на Приоре

Главным следствием проблем с ДСА являются перебои с указателем скорости, а точнее, со стрелкой. Она может быть не только неподвижной, но и «барахлить», а именно:

• указывать неправильное значение скорости движения;
• «застывать» на одном значении (не только нулевом);
• периодически дергаться.

Свидетельствовать о неисправности ДС на Приоре могут и следующие виды проявлений:

• не работает электроусилитель руля (на Приорах с ЭУР);
• не работает указатель уровня топлива в баке;
• нестабильная работа двигателя, что особенно четко проявляется на ХХ;
• потеря мощности двигателя и увеличение расхода;
• рывки при переключениях передач;
• при движении накатом может заглохнуть автомобиль;
• вибрации мотора.

При неисправности датчика скорости может загореться на приборке Check Engine. Однако загорается индикатор только в том случае, когда импульсы (сигнал) вовсе перестают поступать на ЭБУ. Именно поэтому часто индикатор не загорается, хотя неисправность датчика имеется. Свидетельствовать о том, что из строя вышел ДС на Приоре, могут следующие коды ошибок:

1. 0500 — отсутствует сигнал датчика скорости. При такой ошибке загорается «ЧЕК».
2. 0501 — ошибка ДС.
3. 0503 — если сигнал от ДС прерывается.

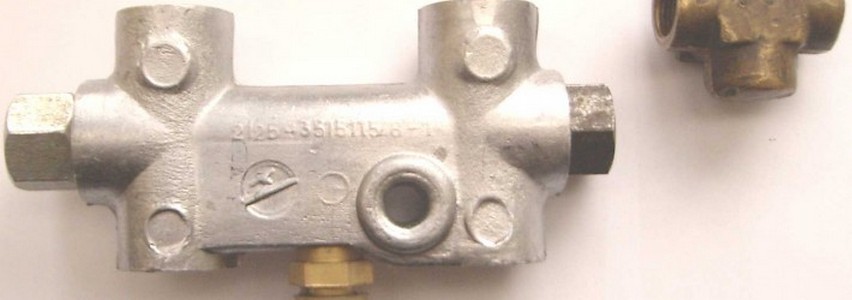

Устройство механизма

Колдун является предком современной системы АБС. Он также позволяет предотвратить блокировку колес на задней оси в момент торможения.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот самый рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

Ошибка P0504 OBD-II: Выключатель стоп-сигнала

Модуль управления силовой трансмиссией (PCM сохраняет код ошибки P0504) при обнаружении неисправности в переключателе стоп-сигнала автомобиля. На приборной панели загорается предупреждающий сигнал.

При возникновении сбоя в цепи стоп-сигнала может возникнуть ряд проблем. Чтобы автомобиль не попал в опасную ситуацию, эта ошибка будет зафиксирована, а индикатор предупреждения об ошибках будет оставаться включенным до тех пор, пока причина не будет устранена, и код не будет удален из PCM.

Причины ошибки

Причины ошибки P0504 довольно просты и легко диагностируются. К ним относятся:

• неисправный предохранитель стоп-сигнала
• поврежденный или неисправный выключатель стоп-сигнала
• лампа стоп сигнала
• обрыв или короткое замыкание в проводке стоп сигнала
• проблема в разъеме или элетросхеме выключателя тормоза

Симптомы ошибки P0504

Первым признаком появления ошибки будет горящий сигнал «Check Engine». Помимо этого, вы можете заметить другие симптомы, в частности:

• нажатие на педаль тормоза не отключает систему круиз-контроля автомобиля;
• один или оба стоп-сигнала не включаются при нажатии на педаль тормоза;
• один или оба стоп-сигнала остаются включенными даже после снятия ноги с педали тормоза;
• нажатие педаль тормоза на скорости приводит к остановке двигателя;
• на автоматической коробке передач невозможно переключить рычаг переключения.

Диагностика ошибки

е определения кода ошибки при помощи сканера OBD-II, она очищается. Необходимо проверить все возможные причины. От простых к более сложным. Начинать необходимо с предохранителей и лампочек. Если проблема не устранена, нужно проверить переключатель стоп-сигнала, проводку и разъемы.

Общие ошибки при диагностике

Часто, когда стоп-сигнал не водитель предполагает, что проблема в перегоревшей лампочке. Замена лампочки может не решить проблему, ведь источником может быть проводка, переключатель. Если поломка находится в переключателе, то замена предохранителя ничего не даст. Новый тоже перегорит.

Насколько серьезна ошибка P0504?

Очень опасно, когда стоп-сигналы не работают. Едущий за вами автомобиль не может корректно оценивать ситуацию, а ваши действия, что может привести к ДТП. Аналогично, если нажатие педали тормоза не отключает систему круиз-контроля, последствия могут быть очень печальны.

Что нужно ремонтировать при ошибке P0504?

В большинстве случаев исправление причины ошибки P0504 довольно просто. Вот несколько наиболее типичных ситуаций:

• замена сгоревшей лампочки;
• ремонт или замена проводки или разъемов;
• замена выключателя тормоза;
• замена перегоревшего предохранителя стоп-сигнала;

Как устранить или сбросить код неисправности P0504

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0504:

1. При помощи помощника проверьте стоп-сигналы. Убедитесь, что они работают, включая и выключая, и что лампочки в порядке.
2. Если тормозные огни горят непрерывно, переключатель тормозных огней либо неправильно регулирует, либо неисправен. То же самое относится и к неисправным лампам. Отодвиньте водительское сиденье назад и посмотрите под приборную панель. Сожмите выступы на электрическом разъеме, расположенном на выключателе стоп-сигнала, и выньте разъем.
3. С помощью вольтметра проверьте напряжение на красном проводе в разъеме. Поместите черный провод на заземление, а красный провод — на клемму красного провода. Вольтметр должен показать напряжение 12 вольт, если нет, стоит проверить проводку до блока предохранителей.
4. Подключите разъем к переключателю и замерьте белый провод с нажатой педалью. У вас должно быть 12 вольт с нажатой педалью и отсутствие напряжения с отпущенной педалью. При отсутствии напряжения замените выключатель. При наличии напряжения на белом проводе с отпущенной педалью, также замените выключатель.
5. Если переключатель имеет регулировку, проверьте ее. Выключатель должен находиться в хорошем контакте с рычагом педали тормоза и быть полностью выжат.
6. Если стоп-сигналы работают нормально, но код все равно есть, проверьте остальные провода на выключателе стоп-сигналов. Извлеките разъем и проверьте оставшиеся провода на наличие питания. Запишите расположение проводов питания и замените разъем. Задний провод закрепите рядом с проводом питания при нажатой педали. При отсутствии питания замените переключатель.
7. Если в последнем тесте при нажатии на педаль было включено питание, переключатель в порядке. Проблема имеется при подключении к блоку управления или с самим блоком управления автомобиля.
8. Соедините блок управления и датчик педали тормоза через заземление. Если на вольтметре отображается 12 вольт, то блок управления неисправен. Если напряжение было небольшим или отсутствовало, замените или восстановите жгут от блока управления к датчику.

Диагностика и решение проблем

Основная проблема считается расхождение данных в РСМ и датчиком педали тормоза. Поэтому разберем подробнее и опишем некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0504.

Выключатель стоп-сигнала расположен под приборной панелью в верхней части рычага педали тормоза. Усилитель тормозов поднимает педаль в полностью выдвинутое положение. Выключатель стоп-сигнала устанавливается на опорной скобе с поперечной балкой непосредственно за кронштейном крепления педали тормоза.

Единственный способ получить доступ к переключателю – переместить переднее сиденье назад, лечь на спинку и посмотреть вверх под приборную панель. Вы увидите кронштейн с выключателем, рядом с верхней частью рычага педали тормоза. Выключатель будет иметь четыре или шесть проводов.

Переключатель опирается на кронштейн таким образом, что его приводной стержень находится в контакте с рычагом педали тормоза, когда педаль полностью выдвинута. В этот момент выключатель нажимается на рычаг педали тормоза, отключая подачу напряжения.

При нажатии на педаль тормоза рычаг выдвигается, чтобы включить выключатель и включить стоп-сигналы. После отпускания педали, рычаг снова выжимает штангу, выключая стоп-сигналы.

Поэтому с большой долей вероятности можно утверждать, что замена этого датчика избавить от проблем с ошибкой P0504.

Где именно находится датчик скорости на Ладе Приора

Одним из наиболее важных элементов на автомобиле Лада Приора является датчик скорости, за работой которого нужен непрерывный контроль. Некорректная работа этого датчика может привести к снижению тяги, увеличения расхода топлива, а его полная недееспособность может создать аварийную ситуацию на дороге.

Опытным автомобилистам знакома ситуация, когда на скорости в 100 км/ч спидометр автомобиля потихоньку сползает до 80, при этом автомобиль продолжает двигаться в том же темпе. Если вам пришлось столкнуться с такой ситуацией, то желательно знать, где находится датчик скорости на Приоре и возможные устранения этой неисправности.

Датчик скорости на Ладе Приора располагается на верхней части корпуса коробки передач. Неисправный датчик передает неверную информацию, которая отражается в виде некорректной работы автомобиля.

Проверка датчика скорости

Выяснить работоспособность этого элемента намного проще владельцем Приоры с бортовым компьютером. На дисплее появится сообщение, информирующее об отсутствии поступления сигнала на датчик скорости.

Также несложно это понять и без компьютера по изменениям в работе холостого хода, нестабильной тяге, неверным показаниям спидометра и увеличению расхода топлива.

Коды ошибок на Приоре и их расшифровка

Способ № 1 без снятия датчика

Приору нужно расположить так, чтобы одно из колес не касалось поверхности. Далее контакт датчика скорость следует присоединить к вольтметру и начать вращение подвешенного колеса. Появление на тестере напряжения будет подтверждать рабочее состояние датчика.

Способ № 2

Для проверки датчика этим методом понадобится контрольная лампа. Далее от него нужно отсоединить клемму, подающую импульс.

Вывешиваем колесо над поверхностью и после подсоединения контрольной лампы к плюсовой клемме АКБ с одной стороны и к импульсной клемме с другой начинаем вручную вращать колесо.

Если при вращении колеса появится мигание лампы, то искать неисправность необходимо в других узлах.

Демонтаж и замена датчика скорости

Чтобы добраться до него нужно иметь некоторые инструменты и немного времени. Из инструментов понадобятся:

1. Две отвертки: плоская и крестообразная.
2. Торцевая головка на 10.
3. Рукоять с трещоткой.

Чтобы попасть к местоположению необходимого элемента, нужно открутить хомуты и снять входной патрубок инжектора, который проложен от воздушного фильтра до дроссельного узла. Для этого следует открутить стяжные болты с обеих сторон патрубка, отвернуть болт тонкого шланга и снять всю конструкцию. После выполнения этих действий можно будет увидеть месторасположение датчика скорости.

После того как обзору датчика скорости ничего не мешает, можно его демонтировать.

Отключаем проводку, идущую к датчику от разъема питания.
При помощи головки на 10 и трещотки откручиваем гайку на шпильке.
Аккуратно вытягиваем корпус датчика из посадочного места

Если он плохо поддается демонтажу, для облегчения можно использовать плоскую отвертку.
Осторожно подденьте корпус снимаемого элемента снизу и достаньте его из коробки передач.

Далее устанавливаем новый датчик скорости и надежно фиксируем, предварительно смазав уплотнительную резинку машинным маслом.

Возвращаем в исходное положение патрубок воздуховода и закрепляем его.
Подключаем питание к аккумуляторной батарее.. Проверка датчика холостого хода на Приоре

Проверка датчика холостого хода на Приоре

Выбор датчика

Датчик скорости необходимо приобрести новый, чтобы не возникало проблем. Визуально датчик, предназначенный для Приоры, почти не отличается от элемента Калины, и многие продавцы утверждают, что одну модель можно запросто заменить другой моделью.

С виду похожие датчики имеют абсолютно разную начинку, и после установки несоответствующего элемента будут происходить частые сбои в работе ЭБУ и неправильным показаниям на спидометре.

Поэтому перед покупкой нужно внимательно изучить старую деталь, переписать каталожный номер и приобретать точно такую же модель.

Рекомендуем: Замена фильтра салона Киа Рио 2013
