Ремонт бензонасоса на ваз 2113, ваз 2114, ваз 2115

Замена бензонасоса и фильтра грубой очистки на автомобилях ВАЗ 2113, 2114, 2115

Бензонасос и фильтр грубой очистки описанным в статье способом меняются аналогично также на всех ВАЗовских авто с объемом двигателя 1.5 литра.

Топливный насос расположен на всех автомобилях марки ВАЗ в баке. Он установлен в корпусе, вместе с сеточкой (фильтр грубой очистки) и указателем уровня топлива. Добраться до него легко — достаточно снять заднее сиденье и обнаружить лючок. Открутив крепление, под ним будет корпус насоса со всеми вспомогательными агрегатами.

Насос меняется после диагностики. Подробнее описано тут: проверка давления в топливной рампе на автомобиле ВАЗ. Менять по «ощущениям» и по пробегу не рекомендуется, так как без диагностики невозможно понять, возникла ли проблема с насосом или же с сеткой (кроме случаев полного отказа насоса). Так же тяжело определить срок службы. В большей части он зависит от качества бензина. Любителем ездить «на парах», при почти пустом баке насос придется менять чаще. Это связано с попаданием воздуха в топливный заборник, вследствие чего насос начинает работать на высоких оборотах и перестает охлаждаться бензином. При такой манере езды не удивляйтесь, что придется менять насос каждый год (15 тысяч километров пробега).

Если диагностика выявила неисправность насоса, то целесообразно поменять и фильтр грубой очистки. Он установлен в корпусе насоса. Если обнаружены проблемы только с сеточкой, то насос менять не требуется.

Для замены нам потребуется — из основного инструмента:

  • Ключ «на 7». Лучше головка «на 7»
  • Ключ «на 17»
  • Ключ «на 19»
  • Плоскогубцы
  • Плоская отвертка
  • Крестовая отвертка

Из дополнительного инструмента:

  • WD-40 (или аналогичная жидкость)
  • Ветошь
  • Насос для подкачки колес

Из материалов:

  • Насос и сеточка (или только сеточка)
  • Резиновое уплотнительное кольцо
  • Шланг подачи топлива от насоса до штуцера (не обязательно, но желательно, если давно не снимали)

Итак, процедура замены насоса и фильтра грубой очистки.

1. Все работы лучше проводить с практически пустым баком. Запрещается проводить работы с баком, залитым «под горловину»!

2. Сначала стравливаем давление в топливной магистрали. В данном случае лучше сделать это, отсоединив клемму от насоса. Снимаем сиденье, откручиваем лючок:

3. Отсоединяем клемму:

4. Заводим машину и даем ей поработать, пока не заглохнет.

5. Откручиваем штуцеры ключом «на 17» (новые трубки идут «на 14»). Все соединения лучше предварительно залить WD-40.

6. Наносим WD-40 на гайки крепления корпуса насоса. После чего откручиваем 8 гаек ключом «на 7»

Обратите внимание, что на одной из них прикручена «масса» насоса:

7. Снимаем металлическое прижимное кольцо.

8. Вытаскиваем корпус насоса. Будьте осторожны! На нем установлен датчик уровня топлива. При извлечении насоса не погните указатель. Иначе показания будут неверными.

9. Снимаем резиновый уплотнитель:

10. Отсоединяем нижний стакан. Он просто отщелкивается. Как правило, в нем будет много грязи. Убираем ее ветошью и промываем. Иногда этот стакан не получается вытащить через отверстие вместе с корпусом насоса. Он просто падает в бак. Ничего страшного в этом нет (если бак залит не под завязку). Он легко достается рукой и вытаскивается после демонтажа резинового уплотнителя.

11. Снимаем фильтр грубой очистки. Просто сдергиваем его вверх. Если задача поменять только сеточку, то собираем обратно.

12. Снимаем стопорный штифт с направляющей. Вытаскиваем его плоскогубцами:

13. Отсоединяем клемму бензонасоса и уровня топлива:

14. Снимаем корпус насоса с датчиком уровня с направляющих.

15. Отсоединяем шланг от бензонасоса:

16. Если операция давно не проводилась, то резина потеряет свою эластичность. Можно нагревать ее строительным феном, но лучше поменять трубку. Чтобы быстро ее снять, срезаем ножом со штуцера в верхней части:

17. Откручиваем датчик уровня топлива крестовой отверткой (2 винта). Снимаем его с корпуса насоса:

18. Снимаем клемму с бензонасоса:

19. Разбираем корпус бензонасоса. Для этого надавливаем на 3 защелки на боковой стенке:

20. Вытаскиваем бензонасос и заменяем новым. При необходимости меняем и трубку:

21. Собираем в обратной последовательности.

Как заменить бензонасос, он же топливный насос на ВАЗ 2114?

Есть два способа снижения давления в системе, первый способ да даже скорее всего не способ а просто стечение времени, то есть если автомобиль простоит на одном месте не заводясь примерно 2-3 часа и выше, то давление в системе топлива снизится и в связи с этим при отсоединении топливопроводов уже не будет брызгать на вас сильная струя топлива из них.

Второй способ тоже очень простой, для осуществления этого способа сперва разыщите в своём автомобиле диагностическую колодку, в которой располагается всего три предохранителя, один из которых предохранитель бензонасоса (Он указан под f3), так вот снимите данный предохранитель и после чего заведите машину, и дайте ей поработать некоторое время пока она не заглохнет, а после того как она заглохнет установите данный предохранитель на своё место и перейдите к снятию бензонасоса!

Есть ещё один заключительный способ при помощи которого тоже можно стравить давление из системы.

Снятие:

1) В самом начале операции отсоедините клему «-» от вывода аккумуляторной батареи.

2) Затем поднимите нижнюю подушку заднего сиденья, разыскав для этого язычок благодаря которому и можно поднять её.

3) После того как сиденье у вас будет откинуто, разыщите под ним люк бензонасоса, который вам нужно будет снять отвернув для этого две гайки его крепления.

4) Далее возьмите одной рукой за колодку проводов, а другой за разъём и вследствие чего разъедините их между собой отогнув для этого боковой фиксатор который их крепит. (Фиксатор крепления указан стрелкой)

5) Следом отверните две гайки которые крепят топливопровод или топливные трубки (кому как удобнее) к насосу, а после отворачивания аккуратно отсоедините данные трубки от него.

6) Теперь когда топливопроводные трубки будут отсоединены, тогда возьмите в руки гаечный ключи или удлинитель с головкой, и с его помощью отверните все гайки которые крепят топливный насос к кузову автомобиля.

7) Когда гайки будут откручены, подденьте прижимное кольцо аккуратно отвёрткой и после чего снимите его и отложите в сторонку.

8) После чего извлеките двумя руками топливный насос из бака автомобиля.

9) И в завершение после снятия бензонасоса, снимите резиновое уплотнительное кольцо со всех шпилек.

Установка: Установка нового насоса, происходит в обратном порядке снятию.

Видеоинструкция по замене

› Logbook › 076: Замена моторчика бензонасоса. PEKAR. Как оказалось совершенно зря)

Итак, с чего всё началось.

Оставили дочу у бабушки, и поехали с женой в магазин. Только только я припарковался, собирался уже глушить машину, ждал когда заглохнет вентилятор, когда авто неожиданно заглохло само.

Ничего не понимая, пробую завести. Нифига. Крутит крутит, но не схватывает вообще. Немного поразмышляв, отправил жену домой))

Первой мыслью было, что может быть перескочил ремень ГРМ… так как недавно снимал/одевал его при замене помпы. Снял кожух, прокатил авто на передаче немного вперед. Метки совпали. Значит не ремень)

Поменял свечи на запасные, не помогло)

Проверил на наличие искры, поднес провод со свечой к кузову, в то время как случайный прохожий покрутил стартером. Искра есть.

Начал думать на подачу топлива. Моторчик бензонасоса я менял год назад или почти ровно 20 000 км. назад.Бензонасос был самый дешевый, так что мог быть и он))

Короче спустя какое-то время при повороте ключа бензонасос вообще перестал жужжать.

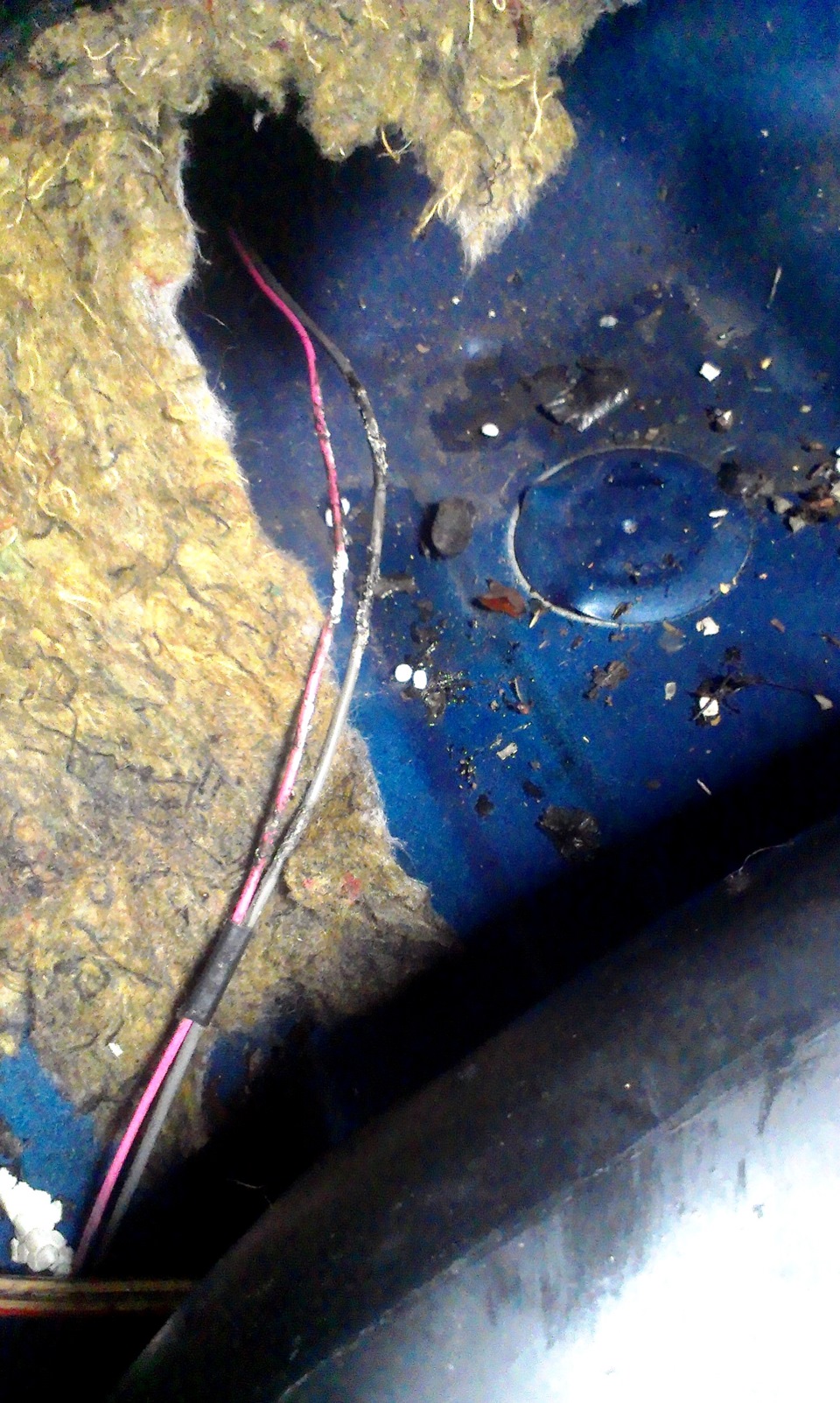

В процессе разбирательств нашел в салоне провода в не очень хорошем состоянии))

По ходу дела поменял все предохранители и реле на ЭБУ, бензонасос, на вентилятор вроде там тоже))

Эффекта ноль. Бензонасос не качает.

И тут я как гениальный диагност, делаю выод, что дело в бензонасосе и надо заменить моторчик))Как оказалось впоследствии, я ошибался((

Не секрет, что без бензина на автомобиле далеко не уедешь. Потому для работы двигателя просто необходимо, чтобы вся топливная система функционировала в оптимальном режиме.

Во многом за подачу топлива на двигатель отвечает бензонасос, которого модель ВАЗ 2114 не лишена, конечно же. Чтобы решить проблему с отказавшим в работе топливным насосом, нужно удостовериться в его виновности.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

  • неполадками в цепи питания устройства;
  • выходом из строя элементов запуска и защиты (реле и предохранителя);
  • износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

  • автомобильный тестер (мультиметр);
  • крестовая отвёртка;
  • два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

  1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
  2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.
  3. Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

  4. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
  5. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

  • манометр (можно шинный с пределом измерения 5–7 кПа);
  • шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
  • два хомута для шланга соответствующего диаметра;
  • крестообразная отвёртка;
  • ниппельный колпачок;
  • сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

  1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
  2. Снимите со штуцера пластиковый колпачок (заглушку).
  3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
  4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
  5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

Принцип работы основных элементов топливного агрегата

Топливная система ВАЗ 2114

Емкость для хранения горючих материалов

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

Бензонасос

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

Рампа

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

Датчик контроля горючей смеси

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

  • хрупкостью корпуса;
  • частых перепадов температур;
  • образования конденсата в баке;
  • при использовании некачественной горючей смеси;
  • окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто

Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

Шланги и трубопроводы

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

Магистраль

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

За подачу топлива к двигателю ВАЗ 2114 отвечает целый комплекс устройств объединенных в одну топливную систему. Именной ей посвящена данная статья, изучив которою вы узнаете, из чего состоит система питания ВАЗ 2114 инжектор, каков принцип её работы, и какие профилактические меры необходимо принимать для того, чтобы система отработала свой ресурс в полной мере.

Система подачи топлива – главная артерия автомобиля

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

  1. манометр (можно шинный с пределом измерения 5–7 кПа);
  2. шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
  3. два хомута для шланга соответствующего диаметра;
  4. крестообразная отвёртка;
  5. ниппельный колпачок;
  6. сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

  • В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
  • Снимите со штуцера пластиковый колпачок (заглушку).

Найдите штуцер для измерения давления и снимите с него колпачок

Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.

При выкручивании золотника из штуцера может брызнуть топливо

На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.

Соедините манометр со штуцером при помощи шланга и хомутов

Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3.Если давление заметно выше — насос неисправен.

Как заменить бензонасос Ваз 2114

Кратко о том, как поменять бензонасос на Ваз 2114, в зависимости от модификации. Замена выполняется легко, как на карбюраторе, так и на инжекторе. У обеих модификаций расположение топливного насоса одинаковое. Пошаговая замена:

  • Открываем заднее сиденье, добираясь до лючка бензобака.
  • Открываем лючок, очищаем поверхность от грязи.
  • Отсоединяем трубки и провода от колбы.
  • Откручиваем и вытаскиваем топливную колбу.
  • Разбираем ее на столе, меняя бензонасос
  • Собираем всё обратно.

Перед установкой необходимо разобраться, как заменить сетку бензонасоса Ваз 2114. Для этого понадобится трещетка с головкой на “10” и плоская отвертка.

Сначала нужно снять стопорное кольцо и приподнять крышку бензонасоса чтобы отключить штекер. Поплавок при замене сеточки тоже можно на время снять, чтобы не сломать крепежи.

Демонтируем стакан с 3 защелок и тянем его вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более детальная инструкция.

1. Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

2. Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

3. Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

4. Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

5. Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

6. Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

7. Откручивам восемь гаек крепления топливной колбы.

8. Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

9. Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

10. Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

11. Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

12. Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

13. Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

14. Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

15. Сравниваем снятый насос с новым.

16. Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

17. Одеваем на новый насос пластиковый кожух и фильтр.

18. Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

19. Собираем колбу в обратном порядке разбора.

20. Не забываем обратно установить стопорное кольцо.

21. Опускаем собранную топливную колбу в бак.

22. Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

23. Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

24. Подсоединяем обратно трубки и разъем.

Признаки поломки

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

  1. Двигатель не заводится. Это не явный признак проблем именно с помпой, но все же. Потому для начала проверьте состояние свечей, наличие искры, отсутствие следов масла на них. Также проверьте электронный блок управления.
  2. Давление внутри топливной системы. Если насос работает нормально, он будет создавать давление равное 3,2 бар. В зависимости от типа двигателя на вашем ВАЗ 2114, характеристики могут несколько отличаться: Для мотора объемом 1,5 литра оптимальные показатели составляют 285-325 кПа;
  3. Для двигателя объемом 1,6 литра эти характеристики в оптимальном режиме работы составят от 375 до 390 кПа.

Отсутствие сигнала, который не поступает на помпу. Происходит это при повороте ключа зажигания. При нормальной работе во время поворота ключа помпа начинает немного вибрировать. Если этого не происходит, обязательно проверьте проводку.
Троит силовой агрегат. Тоже не идеальный признак поломки именно топливной помпы. Но все же проверить придется. Вполне вероятно, что виновником сложившейся ситуации окажется насос.
Двигатель дергается. Причем происходит это на малых оборотах или даже при старте. Вероятных причин ситуации две — поломка самого насоса или проблемы с сеткой бензонасоса, которую придется заменить.

Многие приобретают сразу весь топливный модуль в сборе, куда входит фильтр, датчик, поплавок, заборная камера и сама помпа. Такая покупка обойдется примерно в 3000 рублей. Куда выгоднее и практичнее купить отдельно насос, который стоит до 1000 рублей. Это обусловлено тем, что при выходе из строя помпы практически всегда остальные элементы остаются целыми и полностью пригодными к дальнейшей эксплуатации.

Как заменить бензонасос Ваз 2114

Кратко о том, как поменять бензонасос на Ваз 2114, в зависимости от модификации. Замена выполняется легко, как на карбюраторе, так и на инжекторе. У обеих модификаций расположение топливного насоса одинаковое.

Пошаговая замена:

  • Открываем заднее сиденье, добираясь до лючка бензобака.
  • Открываем лючок, очищаем поверхность от грязи.
  • Отсоединяем трубки и провода от колбы.
  • Откручиваем и вытаскиваем топливную колбу.
  • Разбираем ее на столе, меняя бензонасос
  • Собираем всё обратно.

Перед установкой необходимо разобраться, как заменить сетку бензонасоса Ваз 2114. Для этого понадобится трещетка с головкой на “10” и плоская отвертка.

Сначала нужно снять стопорное кольцо и приподнять крышку бензонасоса чтобы отключить штекер. Поплавок при замене сеточки тоже можно на время снять, чтобы не сломать крепежи.

Демонтируем стакан с 3 защелок и тянем его вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

Подсоединяем обратно трубки и разъем.

Пошаговая инструкция

Работа с сеткой занимает не больше получаса, так как водителю не требуется разбирать половину автомобиля ВАЗ 2114, чтобы добраться до этого агрегата. Для работы потребуется стандартный набор – отвертки и гаечные ключи. В качестве дополнительных материалов может понадобиться средство WD-40, которое поможет открутить прикипевшие болты, а также ветошь для протирания кузова ВАЗ 2114. Если в планах есть полная замена насоса, то тогда нужно полностью слить бензин из топливного бака. Работать при наличии горючего в баке не рекомендуется. Замена проходит следующим образом:

  1. Снимается минусовая клемма с аккумуляторной батареи. Это делается для того, чтобы обесточить автомобиль.
  2. Под задним рядом пассажиров необходимо выкрутить пластиковую защиту, как это показано на фотографии ниже.

При желании можно найти поддержанный насос. Чтобы определить, нужна ли замена или нет, агрегат нужно тщательно осмотреть. Но проверить самостоятельно бензонасос довольно проблематично, поэтому перед тем, как менять его, можно отвезти автомобиль в автосервис и выполнить проверку давления в топливной рампе.

Признаки неисправности

Неисправность бензонасоса автомобилей ВАЗ 2114/2115 можно диагностировать по следующим симптомам:

  1. при включении зажигания отсутствует звук работающего насоса;
  2. двигатель не запускается или запускается с трудом;
  3. силовой агрегат работает нестабильно на холостом ходу, обороты «плавают»;
  4. появились «провалы» при разгоне;
  5. мотор утратил мощность.

Эти же признаки проявляются и при неисправностях других элементов топливной системы.

Прежде чем приступить к диагностике или замене бензонасоса, следует убедиться в том, что:

  1. топливный фильтр тонкой очистки не засорён (его меняют через каждые 7 тыс. км пробега);
  2. форсунки и регулятор давления топлива работают в штатном режиме;
  3. исправны датчики массового расхода воздуха, положения дроссельной заслонки, количества кислорода.

Если обнаруженная неисправность сопровождается загоранием лампы «CHECK» на приборной панели, следует установить код ошибки и расшифровать его.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
