Двигатель ваз-21213 технические характеристики

Двигатель 21213 (1,7л 79л.с.)

ДВИГАТЕЛЬ ВАЗ 21213-1000260.

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ ВАЗ 21213.

Двигатель карбюраторный, распредвал расположен сверху.

Рабочий объем цилиндров:

Мощность при частоте вращения коленчатого вала 5200 оборотов в минуту:

Минимальная частота вращения коленвала оборотов в минуту:

Максимальный крутящий момент при 3400 оборотов в минуту:

Порядок работы цилиндров:

Октановое число бензина:

Система подачи топлива:

Особенности двигателя.

Двигатель ВАЗ-21213 устанавливается на автомобили Ниву-2121, 21213, 21214, 2131 (длинная Нива); ВАЗ -2120 Надежда

Разработан специально для Нивы-21213.

Блок цилиндров двигателя 21213-1002011 с межцентровым расстоянием — 95 мм и высотой 214,58-0,1 мм (расстояние от оси вращения коленвала до верхней поверхности блока). Диаметр цилиндров — 82мм. (ремонтные размеры цилиндров- 82,4 и 82,8) Цилиндры бывают пяти классов А, В, С, D. Размер каждого класса отличается от предыдущего на 0,01мм. Маркировка блока цилиндров расположена на нижней поверхности.

Коленвал 21213-1005015 соответствует коленчатому валу ВАЗ-2103 Вал имеет дополнительные противовесы снижающие вибрацию. На каждой шатунной шейке — два маслоподводящих отверстия. Диаметры шеек вала увеличены на 0,02мм. При использовании стандартных вкладышей, это уменьшение зазоров оптимизирует толщину масляного слоя между шейкой вала и поверхностью вкладыша. Коленвал 21213 рекомендован к установке вместо вала 2103.

Новая поршневая группа. Поршень 21213 на днище имеет специальную овальную лунку. Отверстие под поршневой палец D=22мм. В поршне отверстие под палец смещено на 1,2мм от оси поршня. Длина поршневого пальца 67мм Вес поршня — 347гр. Шатун 21213-1004045. Длина шатуна 136 мм. Размеры отверстий: под шатунную шейку — 47,8мм ; под поршневой палец – 22мм.

Головка блока цилиндров 21213-1002011 (1,7л.) Высота гбц 21213 — 111,0мм (ниже головки 21011 на 1,8мм) Размер камеры сгорания — 81х52 мм, объем 30 см3.

Распредвал 21213-1006010. Изменена форма кулачков, для увеличения хода впускного клапана.
Клапаны и клапанный механизм от двигателя ВАЗ-2101.
Цепь ГРМ 2103. Удлинённый башмак натяжителя.
Карбюратор 21073 SOLEX.
Система зажигания БСЗ (бесконтактная система зажигания): Распределитель зажигания (трамблер) 3810.3706 (21213-3706010) или аналог 2107.3706.010-21. Коммутатор — 3620.3734 СОАТЭ или 133.3774-01 (2108) Катушка зажигания — 27.3705 (2108)

Двигатель Шевроле Нива 1.7 ВАЗ-2123

Под капот автомобиля с момента начала производства устанавливается 1.7-литровый двигатель ВАЗ-2123. Агрегат представляет собой вариацию мотора ВАЗ-21214, адаптированную специально под Chevrolet Niva. Двигатель оснащается блоком цилиндров из высокопрочного чугуна, ГРМ с верхним расположением распредвала и цепным приводом (однорядная цепь с натяжителем), системой распределенного впрыска, клапанным механизмом с гидрокомпенсаторами (не требуется регулировка зазоров в клапанах). Диаметр цилиндров составляет 82 мм, ход поршня – 80 мм, степень сжатия – 9.3. Максимально отдаваемая мощность мотора не превышает 80 л.с., пиковый крутящий момент равен 127.5 Нм (при 4000 об/мин).

Вазовский двигатель Шевроле Нива не отличается высокой надежностью. К его минусам относят высокий уровень шума и вибраций, большой расход топлива, склонность к жору масла, небольшой ресурс (на практике – не более 150-200 тыс. км). Повысить экономичность силового агрегата удалось путем модернизации, проведенной в 2015 году. В результате обновления не только уменьшился топливный аппетит (на 2-4%), но и сократилось количество вредных выбросов. Это позволило двигателю ВАЗ-2123 вписаться в нормы Евро-5. Средний расход топлива Шевроле Нива 1.7 теперь составляет 10.2 литра на 100 км (в городе – 13.2 литра, на трассе – 8.4 литра).

Характеристики двигателя 1.7 ВАЗ-2123 Шевроле Нива:

Параметр	1.7 80 л.с.
Код двигателя	ВАЗ-2123
Материал блока цилиндров	чугун
Тип двигателя	бензиновый
Система питания	распределенный впрыск с электронным управлением
ГРМ	SOHC
Число цилиндров	4
Расположение цилиндров	рядное
Количество клапанов	8
Диаметр цилиндра, мм	82
Ход поршня, мм	80
Степень сжатия	9.3:1
Порядок работы цилиндров	1-3-4-2
Рабочий объем, куб. см.	1690
Мощность, л.с. (при об/мин)	80 (5000)
Крутящий момент, Н*м (при об/мин)	127.5 (4000)
Вес, кг	122
Ресурс (на практике), тыс. км	150-200

Развитие мотора

Поскольку карбюратор двигателя ВАЗ-21213 не позволял дальнейшего улучшения экологических характеристик мотора, то его сменила система впрыска. Такой силовой агрегат получил обозначение 21214 и небольшую прибавку в мощности и в крутящем моменте. Еще одним направлением развития стал вариант 2130, который устанавливается на «Шевроле Нива». На сегодняшний день в серии остаются все три варианта моторов с инжектором – 21213, 21214 и 2130.

В ходе модернизации «Нивы» конструкторы предприняли ряд шагов, которые были призваны повысить привлекательность автомобиля для покупателей, особенно с учетом возросшей конкуренции со стороны импортной техники. С другой стороны, следовало сохранить на приемлемом уровне и ценовую политику, неприхотливость и проходимость – как раз эти составляющие и определяли успех этого автомобиля.

Одним из требований к новой «Ниве» стало улучшение динамических характеристик повышение экономичности. Поэтому для автомобиля на базе старого карбюраторного рядного мотора был разработан двигатель ВАЗ 21213 технические характеристики которого были на порядок лучше. Главным изменением было увеличение объема двигателя – это позволило увеличить мощность мотора и крутящий момент, при этом двигатель стал более надежным. Применение нового карбюратора позволило снизить расход топлива до почти европейского уровня.

Характеристики двигателя ВАЗ-21213

Тип	Рядный четырехцилиндровый бензиновый
Рабочий объем, см3	1690
Масса агрегата	117 кг
Кол-во клапанов на цилиндр	2
Формула работы цилиндров	1-3-4-2
Диаметр поршня, мм	82
Ход поршня, мм	80
Степень сжатия	9.4
Макс. мощность , л.с при об/мин	81/5200
Максимальный момент, Нм при об/мин	125/3000
Система питания	Карбюратор типа Solex
Топливо	Бензин, АИ-92
Марка масла	5W-30/40, 10W-40, 15W-40
Расход топлива	Городской режим – 11.6 л/100 кмСмешанный режим – 10.6 л/100 кмЗа городом – 8.3 л/100 км
Объем масла, л	3.75 л
Расход масла,	0.7 л/1000 км
Ресурс двигателя, км	80 000 (заводской)/150 000 (реальный)

Двигатель Ваз 21213

Двигатель ВАЗ 21213-1000260. Характеристика двигателя ВАЗ 21213.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя – жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,69
Степень сжатия:	9,3
Номинальная мощность при частоте вращения коленчатого вала 5200 об/мин,:	58 кВт.-(78,9 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	80
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	750-800
Максимальный крутящий момент при 3400 об/мин., Н*м:	127
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	91-93
Система подачи топлива:	карбюратор
Свечи зажигания:	А17ДВР, BP6ES(NGK)
Вес, кг:	117

Особенности двигателя.

Двигатель ВАЗ 21213 может применяться для установки на автомобили ВАЗ «Нива»: 2121, 21213, 21214, 2131; «Надежда» 2120 и их модификации.

Данный ДВС разрабатывался специально под автомобиль «Нива» ВАЗ-21213. По межцентровому расстоянию цилиндров в 95 мм., его можно отнести к группе ДВС устанавливаемых на заднеприводные автомобили. Располагались они в моторном отделении продольно оси автомобиля.

Блок цилиндра двигателя 21213-1002011 с межцентровым расстоянием – 95 мм и высотой 214,58-0,1 мм (расстояние от оси вращения коленчатого вала до верхней поверхности блока). Номинальный диаметр цилиндров составляет 82мм. Межремонтные размеры – 82,40 и 82,80. По отклонению диаметра цилиндра определены пять классов. Размер каждого класса отличается от предыдущего на 0,01мм. Классы обозначаются буквами ( А, В, С, D ). Маркировка блока цилиндров осуществляется на нижней поверхности блока (смотреть «Блок цилиндров»).

На двигателе установлен коленчатый вал 21213-1005015. По своим параметрам он соответствует коленчатому валу 2103 и обеспечивает ход поршня – 80мм. (радиус кривошипа – 40мм.). Вал имеет дополнительные противовесы снижающие вибрацию. На каждой шатунной шейке имеется два маслоподводящих отверстия. Диаметры шеек вала увеличены на 0,02мм. При использовании стандартных вкладышей, это уменьшение зазоров оптимизирует толщину масляного слоя между шейкой вала и поверхностью вкладыша. В тоже время снижение зазоров улучшает динамические характеристики вала. Коленчатый вал 21213 рекомендован к установке вместо вала 2103.

Для двигателя разработана новая поршневая группа. Поршень 21213 оригинальной конструкции, на днище имеет специфическую овальную лунку. Для диаметров поршней определены классы соответствующие классам цилиндров. Отверстие под поршневой палец диаметром 22мм. В поршне отверстие под поршневой палец смещено на 1,2мм от оси поршня. Маркировка класса поршня по диаметру и по размеру отверстия пальца указываются на днище поршня. Поршневой палец, длиной 67мм, фиксируется в поршне стопорными кольцами. Вес поршня составляет 347гр. При изготовлении все поршни доводятся до одного веса.

Шатун 21213-1004045 имеет новую конструкцию. Длина шатуна составляет 136 мм. Размеры отверстий: под шатунную шейку – 47,8мм ; поршневой палец – 22мм. Для стяжки крышки шатуна использованы новые болты, обеспечивающие надежность и точность сборки.

Головка цилиндров 21213-1002011(для двигателя объемом – 1,7л.) конструктивно похожа на головку 21011, но имеет ряд отличий. Высота головки 21213 составляет 111,0мм, что ниже головки 21011 на 1,8мм. Размер камеры сгорания – 81х52 мм, объем 30 см3.

Для двигателя разработан новый распределительный вал 21213-1006010. Изменена форма кулачков, для увеличения хода впускного клапана. Применяются клапаны и клапанный механизм от двигателя 2101.

Привод распредвала – цепной. Цепь двухрядная втулочно-роликовая мод. 2103. Применяется новый удлиненный башмак натяжителя.

Изменения в системе питания – использование карбюратора 21073 типа «Солекс».

На двигателе ВАЗ 21213 установлена бесконтактная система зажигания. За создание управляющих импульсов для коммутатора отвечает датчик-распределитель зажигания 3810.3706. В системе зажигания применяется модель коммутатора – 3620.3734. Катушка зажигания – 27.3705.

Одним из самых известных автомобилей завода ВАЗ является внедорожник «Нива». Машина начала производиться в 1976 году и, пройдя через ряд модернизаций, продолжает оставаться на конвейере под обозначением 4х4 или 4х4 «Урбан».

Особенности конструкции

Создавался двигатель 21213 из рабочей версии 2121 с учетом новых разработок для мотора ВАЗ 2107, которые так и не были завершены. Основными отличиями от ДВС Нивы стали:

поршни новой конструкции;
изменение параметров ГБЦ и шатунов;
модернизация коленвала;
доработка распредвала;
использование карбюратора Солекс модификации 21073;
улучшенная система смазки;
оригинальная конструкция башмака натяжителя цепи.

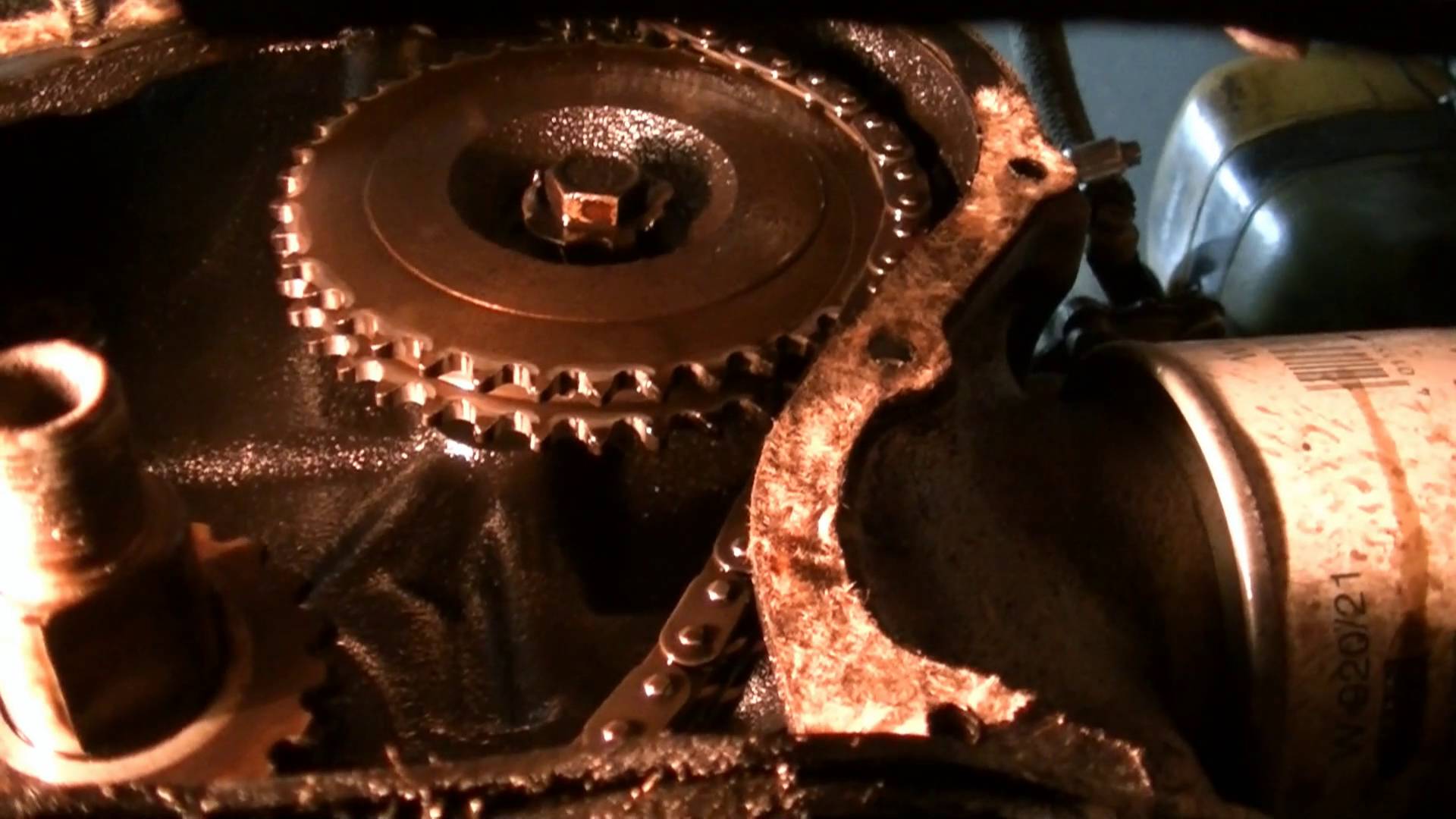

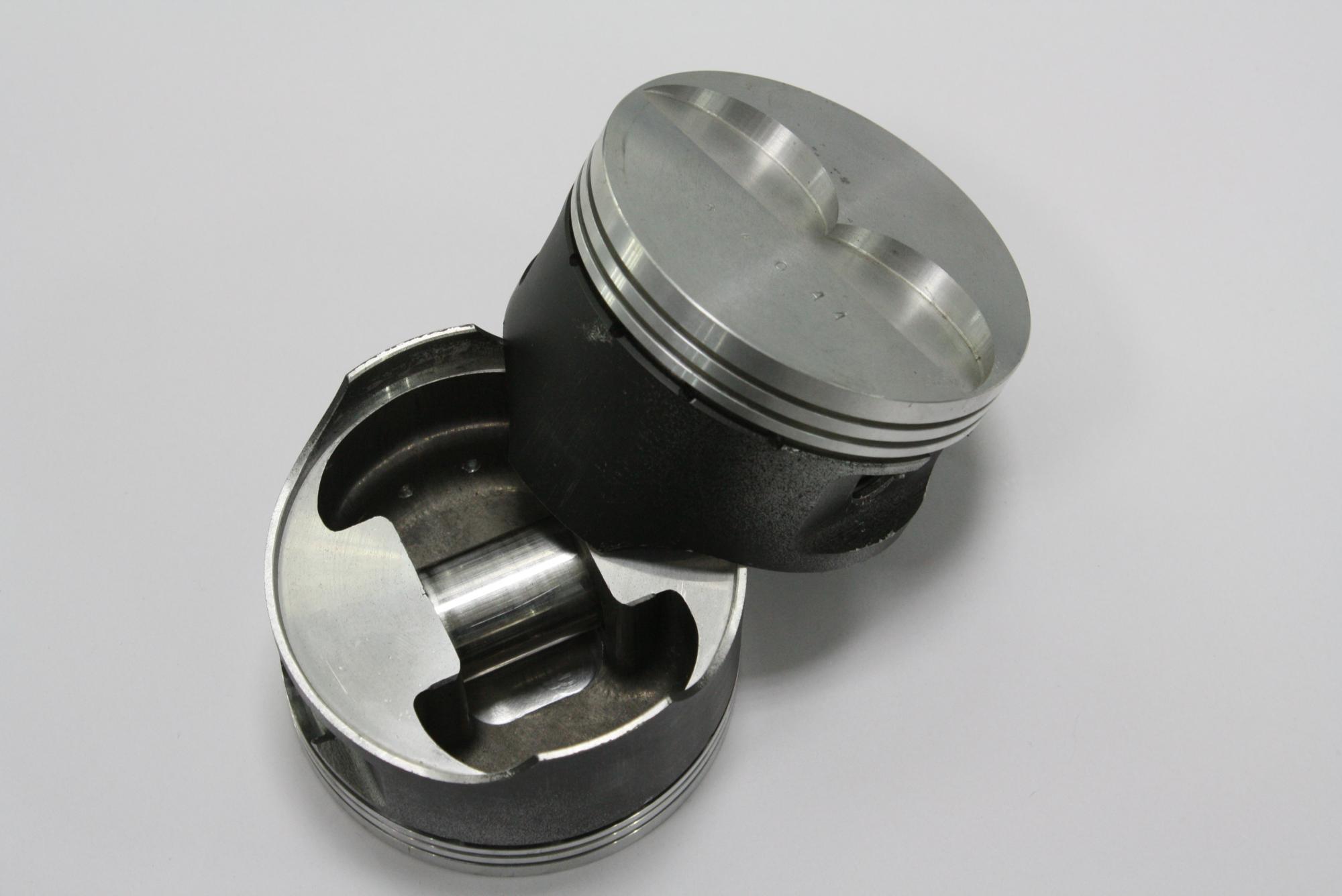

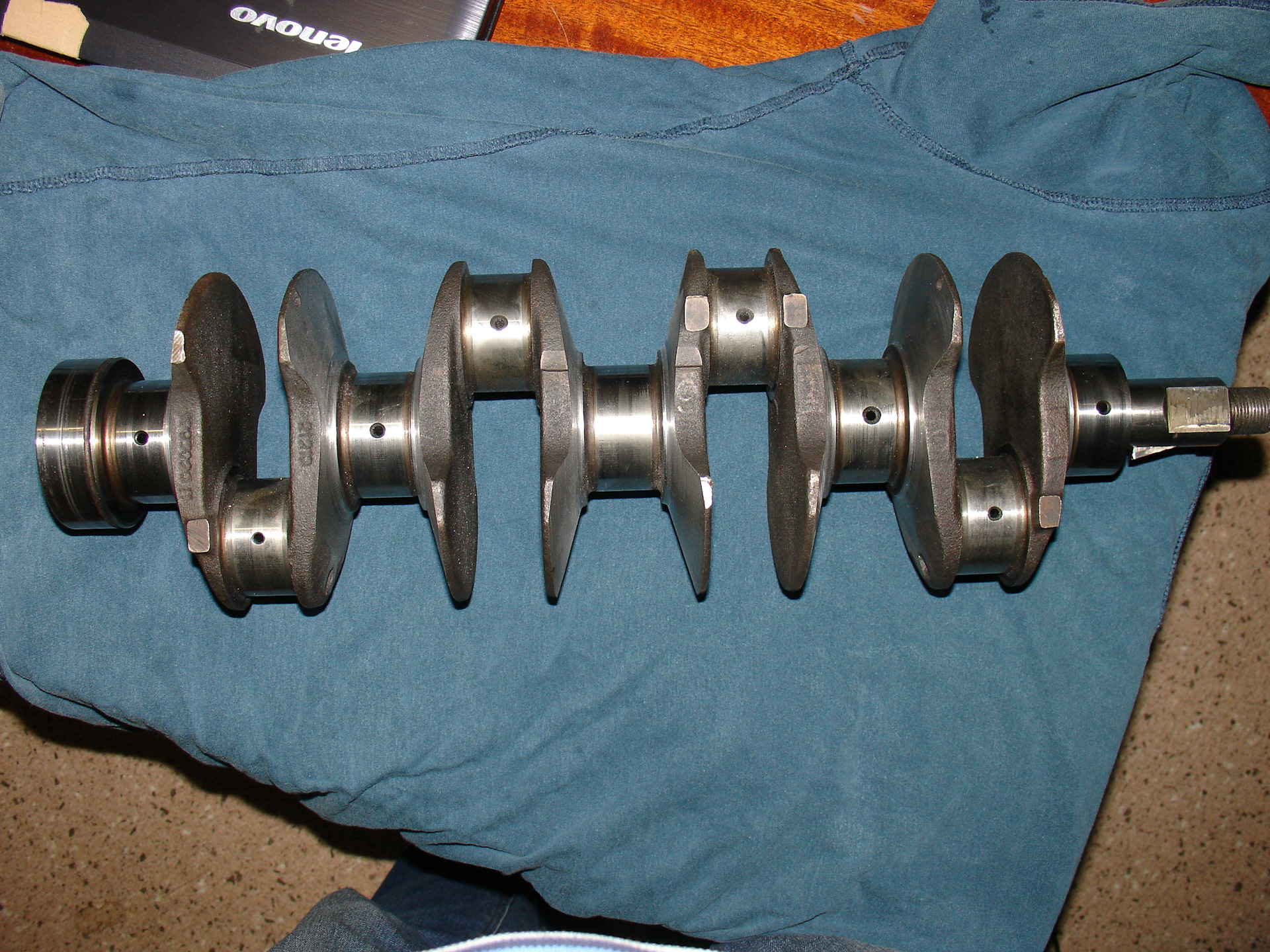

Поршни 21213КоленвалБашмак цепного натяжителя

Подробное описание узлов содержит мануал завода-производителя. Для снижения себестоимости конструкторы использовали преимущественно имеющиеся в производстве детали моторов, уже находящихся в серийном производстве на момент 1994 года:

блок цилиндров стандартный, от 2103, высота 214,58 мм, межцентровое расстояние цилиндров 95 мм;
коленвал – взят от 2103 с радиусом кривошипа 40 мм, оборудован дополнительно противовесами, в шейках шатунов просверлены масляные каналы, а их диаметры увеличены на 0,02 мм;
головка блока цилиндров использована от 21011, но увеличены камеры сгорания (30 см3 каждая), сточена высота до 111 мм;
клапанный механизм ГРМ – применен от 2101 без изменений;
цепь ГРМ – втулочно-роликовая двухрядная от 2103.

ГБЦ 21213

Заводская форсировка обеспечила мощность 81 л. с и момент 126 Нм, однако производитель оставил потенциал около 45 – 60 л. с. При этом он рекомендует улучшать своими руками впускной и выпускной тракт без расточки цилиндров и турбирования мотора.

Особенности конструкции ВАЗ 21123

Для уменьшения стоимости проекта, было принято использовать детали и узлы используемые на других моторах, которые на момент 1994 года находились в серийном выпуске.

Так блок цилиндров был взят от 03 модели Жигулей. Высота 03 блока 214,58 миллиметров. Расстояние между центрами цилиндров 95 миллиметров. Цилиндры имеют пять классов, обозначающиеся латинскими символами. Соответствующая маркировка находиться внизу каждого цилиндра.

Для нового мотора разработали новую поршневую группу. Поршень 213 модели имеет уникальную конструкцию. На дне находится овальная лунка, специфической формы. Размер диаметра поршней, имеет пять классов. Отверстие для поршневого пальца имеет диаметр 22 мм. Длинна пальца 67 мм. Конструкция установки пальца, плавающая. Палец свободно перемещается в головке шатуна и бобышках поршня. От осевого смещения пальца, предохраняют стопорные кольца. Маркировка поршня по диаметру отверстия и диаметру поршня, наноситься на дно поршня. Поршень имеет вес 0.347 кг.

Шатун 213 модели новой конструкции. Он имеет длину 136 мм. Отверстие для шатунной шейки равно 47.8 мм. Диаметр отверстия для пальца поршневого 22 мм. Для крышки шатуна, сконструированные новые, одноразовые болты. Повторное использование болтов запрещено.

За основу коленчатого вала, взят коленвала от ВАЗ 2103, кривошипный механизм имеет радиус 40 мм. Для лучшей динамики и предотвращения вибрации, коленвал оборудован дополнительными противовесами. Для улучшенной смазки, в шатунных шейках просверлены масляные магистрали, а размер их диаметров увеличили на 0.02 миллиметра.

Головка БЦ взята от 011 модели Жигулей. Камеры сгорания претерпели изменения, их увеличили до 30 куб., см., каждую.

Привод ГРМ цепной, выполнен двухрядной, роликовой цепью, взятой от 03 модели.

Для нового мотора спроектировали новый распредвал 21213-1006010. На нём изменили форму кулачков, это нужно было сделать, чтобы увеличить ход впускного клапана. Клапанный механизм и клапаны позаимствованы у ВАЗ 2101.

На ВАЗ 21213 используется система зажигания бесконтактная с коммутатором, катушкой и распределителем зажигания.

Усовершенствованная система смазки, имеет наличие пробок, для накопления и последующего удаления грязи.

О двигателях для ВАЗ 2121 «Нива»

Самый популярный отечественный внедорожник ВАЗ 2121 «Нива» был разработан на базе вазовской шестерки. Двигатель также остался от ВАЗ 2106, но получил косметические доработки. Позже был создан двигатель 213 на 1,7 литра и мотор 2130 на 1,8 литра. Наряду с обычной «Нивой» выпускается и Chevrolet Niva, на которую устанавливают немного измененный двигатель 213.Двигатель ВАЗ 2106

Базовый агрегат для «Нивы» является эволюцией движка от «тройки», и от мотора 2103 его отличают увеличенный до 79 мм поршень, при прежнем блоке цилиндров.

Также актуален инжекторный агрегат 21067, который накрыт ГБЦ от инжекторного 21214-го. В ходе эксплуатации выяснилось, что стабильностью отличается именно карбюраторный вариант.

Рядный двигатель 2106 и карбюраторный и инжекторный получил 4 цилиндра с расположенным вверху распредвалом и цепным приводом ГРМ.

Двигатель нужно отнести в классический разряд высокоблочных агрегатов.

При аккуратной эксплуатации и регулярном обслуживании мотор превысит свой заводской ресурс в 125 тысяч км и иногда дослужит до 200 тысяч. При этом вряд ли его назовешь надежней 2103-го.

Перед тем как отправиться в путь, двигатель 2106 нужно прогревать, а зимой эта процедура занимает около 5 минут. Трогаться можно, когда двигатель начинает держать на холостых.

Не стоит экономить на качественном моторном масле, так как при некачественном расходнике после 60 тысяч пробега диаметр цилиндра расширится на 0,15 мм.

Если отмечен повышенный жор масла, то следует замерить компрессию.

«Болезнью» ВАЗ 2106 называют преждевременный износ распредвала.

Отсутствие гидрокомпенсатора вынуждает раз в 7-10 тысяч километров корректировать зазоры клапанов.

Также езда на автомобиле с шестерочным двигателем наполнена шумами, стуками и другими посторонними звуками. К примеру, двигатель детонирует при работе на низкооктановом бензине и при нормальном топливе проблема исчезает.

Металлические стуки издают пальцы поршней и подшипники шатунов.

Из нижней части двигатели одновременно с падением уровня масла раздаются звуки при проблемах с коренными подшипниками. В этом случае автомобиль лучше заглушить и отбуксировать на СТО.

Неустойчивая работа двигателя ВАЗ-2106 обусловлена засоренными жиклерами.

Глохнет на ХХ — нужно регулировать обороты или воздушную заслонку. Если глохнет на ходу, причина кроется в питании или зажигании.

Излишняя температура или закипание двигателя связано с воздухом в охладительной системе.

Троение двигателя вызвано не отрегулированными или прогоревшими клапанами, вышедшей из строя прокладкой ГБЦ или низкооктановым топливом.

Вибрации двигателя возникают, как правило, при износе подушек, а также при дисбалансе коленвала или кардана.

Двигатель ВАЗ 2130 Нива 1.8

Силовой агрегат 2130 для вазовской «Нивы» получил четыре цилиндра с верхним расположением распредвала и цепной привод ГРМ.

Двигатель нужно отнести к традиционным представителям высокоблочной моторной серии.

Если сравнивать 213-й и 2130, то второй на 1,3 мм выше, что позволило установить на мотор коленвал с 84-миллиметровым ходом поршня и увеличить объем двигателя до 1,8 литра.

К вышеперечисленным недостаткам, присущим как для ВАЗ 2106, так и для 2130, можно добавить повышенный износ распредвала и необходимость в регулярной корректировке зазоров клапанов, о чем просигналит стук при работе двигателя на ХХ.

Двигатель ВАЗ 21213 / 21214 Нива

На основе двигателя ВАЗ 21214 собирался и двигателя для Niva Chevrolet, а отличия состоят лишь в адаптации БЦ для монтажа в моторный отсек «Шеви» и крепления навесных деталей и узлов.

Какая модификация лучше

Однозначно сказать, какой из двигателей более надежен и лучше невозможно. Тут многое зависит от того, как вы эксплуатируете автомобиль. Для городских условий лучше подойдет Z18XE, он более эффективен на асфальте. ВАЗ-2123 имеет более низкие обороты, что очень хорошо на бездорожье.

Если брать надежность, ломаются оба автомобиля. Но, у Z18XE гораздо меньше мелких неисправностей, которые портят жизнь автолюбителям. В то же время, как ВАЗ-2123 хорошо известен небольшими проблемами с течами, сбоями датчиков и другими недочетами.

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Слабые места силового агрегата ВАЗ 21213

Водяной насос;
Сальники двигателя, МКПП и раздаточной коробки;
Генератор;
Стартер;
МКПП;
Прокладка крышки клапанов;
Соединения патрубков системы охлаждения;
Радиатор;
Термостат;
Расширительный бачок;
Вакуумный усилитель тормозов.

Водяной насос (помпа) отмечается частыми выходами из строя на новых автомобилях после 2 000 км.

Сальники в следствие низкого качества требуют более частой замены, чем это требуется согласно руководству по эксплуатации.

Генератор имеет высокую вероятность отказа. Как правило, он сгорает даже на новых авто не достигших пробега 4 000-10 000 км.

На коробке передач, одним из частых дефектов является вылет пятой передачи. Кроме того, появляется не полное включение передач.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Соединения патрубков системы охлаждения в местах установки хомутов не надежные и очень рано теряют герметичность, что чревато потерей тосола.

Радиатор течет. Проблема происходит по причине появления трещин в трубном пакете радиатора сопровождающихся потерей охлаждающей жидкости. Данный дефект принял массовый характер.

Термостат не обеспечивает тепловой режим охлаждающей жидкости системы охлаждения двигателя. Проявление данной проблемы не является исключением. Причина дефекта в отказе клапанного механизма внутри термостата. Для проверки исправной работы термостата достаточно после запуска мотора опустить ладонь на нижний (отводящий) шланг, по которому горячий тосол циркулирует в радиатор для охлаждения. При исправной работе термостата через некоторое время шланг должен стать горячим, если шланг остался холодным термостат подлежит замене.

Вакуумный усилитель тормозов (ВУТ). Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

А еще интересно: Тюнинг двигателя: Нива 4х4 — увеличение мощности распространенными методами

Блок цилиндров. Данное слабое место проявляется на разных моделях Нивовских моторов, в том числе на рассматриваемом ранее 21213. По причине недостаточного контроля качества сборочный узел изготавливается с высоким процентом заводского брака. Если коротко, не выдерживается глубина сверления отверстий для шпилек впускного коллектора, в результате чего отверстия встречаются с отверстиями для шпилек распредвала.

Таким образом получаются Г-образные сквозные каналы. После монтажей шпилек на заводе соединения, какое-то время остаются герметичными и проблема при приемке испытаний двигателей работниками ОТК не выявляется. После продажи у новых авто, имеющих небольшие пробеги, при резких торможениях по шпилькам начинает просачиваться масло на горячий впускной коллектор, да так, что дым от сгораемого коллекторе масла валит из-под крышки капота, соответственно, в салоне нечем дышать.

Эскиз к техническому заданию по устранению течи масла из-под шпилек выпускного коллектора.

Демонтировать крышку ГЦ;
Выкрутить две шпильки крепления корпуса подшипников (см. эскиз) и удалить из резьбовых отверстий масло;
Тщательно обезжирить отверстия и шпильку;
Нанести на нижние резьбы шпилек герметик УГ-10 или его аналоги;
Установить шпильки на место;
Затянуть гайки корпуса подшипников;
Осуществить монтаж крышки головки цилиндров;
Подождать не менее 30 минут для схватывания герметика.

Слабые места силового агрегата ВАЗ 21213

Водяной насос;
Сальники двигателя, МКПП и раздаточной коробки;
Генератор;
Стартер;
МКПП;
Прокладка крышки клапанов;
Соединения патрубков системы охлаждения;
Радиатор;
Термостат;
Расширительный бачок;
Вакуумный усилитель тормозов.

Водяной насос (помпа) отмечается частыми выходами из строя на новых автомобилях после 2 000 км.

Стартер имеет низкий ресурс работы без ремонта.

На коробке передач , одним из частых дефектов является вылет пятой передачи. Кроме того, появляется не полное включение передач.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Радиатор течет . Проблема происходит по причине появления трещин в трубном пакете радиатора сопровождающихся потерей охлаждающей жидкости. Данный дефект принял массовый характер.

Расширительный бачок трескается и вытекает тосол. Появление трещин происходит по причине отказа паровоздушного клапана в пробке бачка вследствие повышения давления.

Вакуумный усилитель тормозов (ВУТ) . Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

Блок двигателя

Основная корпусная деталь двигателя не претерпела значительных изменений и изготавливалась методом литья из чугуна. Такой материал позволял получить значительную жесткость и долговечность конструкции при приемлемых значениях веса. Масса полностью укомплектованного двигателя ВАЗ-21213 «Нива» не превышает 117 кг.

В блоке имеются четыре отверстия цилиндров с диаметром 82 мм, который является предельно допустимым для конструкции. Попытки дальнейшей расточки блоков, с целью дополнительного увеличения объема, успехов не принесли. Между цилиндрами имеются пролитые в теле блока каналы для охлаждающей жидкости, подающейся под давлением от помпы. Сама помпа размещена на специальном месте – на лобовой части двигателя – и имеет ременной привод через систему шкивов. Схему каналов системы охлаждения несколько изменили из-за увеличения диаметра цилиндров.

В нижней части блока выполнены пять выемок под сменные вкладыши опор коленчатого вала двигателя. Три опоры, размещенные в центральной части, имеют дополнительные приливы и служат ребрами жёсткости блока. Для предотвращения течи масла вал уплотнен с торцов сменными резиновыми сальниками. Нижняя часть мотора закрыта поддоном, в котором находится запас масла для системы смазки. В конструкции поддона имеется специальная выемка, в которой размещаются элементы привода колес передней оси.

Характеристики мотора 21213

Требованиями для мотора внедорожника на момент проектирования были:

увеличить мощность и крутящий момент, хотя бы на средних оборотах;
обеспечить приемлемый расход топлива в пределах 12 л/100 км;
обеспечить базу для инжекторной модификации на перспективу.

ДВС 21213

В двигателе использован коленвал с «длинным» радиусом кривошипа и цилиндры 82 мм. При обрыве привода газораспределительного механизма он гнет клапана, зато на 3000 об/мин крутящий момент составляет 126 Нм, а мощность повышена до 81 л. с. Заводской тюнинг использовал модернизированное навесное – Карбюратор Солекс, и увеличенные объемы камер сгорания.

Карбюратор Солекс

Получившиеся технические характеристики версии 21213 имеют вид:

Изготовитель	АвтоВАЗ
Марка ДВС	21213
Годы производства	1994 – …
Объем	1690 см3 (1,7 л)
Мощность	61 кВт (82 л. с.)
Момент крутящий	126 Нм (на 3000 об/мин)
Вес	117 кг
Степень сжатия	9,3
Питание	карбюратор Солекс
Тип мотора	рядный
Зажигание	трамблер
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	чугун
Диаметр цилиндра	82 мм
Поршни	оригинальные
Коленвал	от 2103
Ход поршня	80 мм
Горючее	АИ-92
Нормативы экологии	Евро-0
Расход топлива	трасса – 8,3 л/100 км смешанный цикл 10,5 л/100 км город – 11,5 л/100 км
Расход масла	максимум 0,7 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W40, 15W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для 21213 по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	3,75 л
Температура рабочая	95°
Ресурс ДВС	заявленный 80000 км реальный 160000 км
Регулировка клапанов	гайки
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на 21213	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи	1,1 мм
Цепь ГРМ	двухрядная, от 2103 с башмаком натяжителя новой конструкции
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	с посадочным диаметром сцепления 200 мм либо 215 мм
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые выпускные темные
Компрессия	от 10 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

С учетом года выпуска (1994 г.) и низкой степенью сжатия (9,3 единицы) пользователи заливали 92 бензин, а изготовителем движков рекомендовано АИ 91 – 93. О соблюдении протокола экологичности речь еще не шла, поэтому мотор считается Евро-0.

Бачок для ветрового стекла и тормозной жидкости.

Страница 62 Еще одной заправочной емкостью нивы шевроле являются два бачка стекло омывателя, вместимость которых составляет пять и два литра.

В этой модели есть две независимые тормозные системы. Рабочая имеет гидравлический привод, стояночная — механический. Контуры разделены между собой.

В гидравлический привод входит специальный бак сделан для тормозной жидкости.

Тормозная жидкость DOT-4 подойдет для пол-литрового гидропривода тормозов. Продукция обладает улучшенными характеристиками, имеет температуру кипения свыше 235 градусов. Хорошо подходит для регионов с низкой температурой окружающей среды.
SAEJ1703, FMSS116 используют для всей гидравлической системы и выключения сцепления (0,15 л). Синтетический продукт обеспечивает хорошую смазку и уменьшает процесс окисления при высоких температурах.
Шарнирам люка крышки бака, замкам дверей и капота требуются консистентные смазки ВТВ-1, ФИОЛ-1. Шарнирам рулевых тяг и карданных валов — ШРБ-4, Литин 2, Эсма.
В кондиционере тоже располагаются две емкости. Одна из них для масла (0,22 л), другая — хладагента (0,650 кг).

Различные метки и датчики дают возможность практически сразу осуществлять контроль, что позволяет избежать аварийной ситуации.
