Кнопка старт стоп с запуском двигателя engine start stop на ваз

Особенности штатной электропроводки

Сначала надо уточнить, что именно требуется подключать, если установка будет выполняться без автозапуска:

• Контроль зажигания;
• Питание самой сигнализации;
• Концевики дверей;
• Концевик ручника;
• Сигнальные лампы (2 провода).

Как видите, число элементов здесь выбрано по минимуму. Но даже использование такого, то есть минимального набора точек позволит быстро подключить турботаймер. Просто, в авто семейства 2107 реле поддержки зажигания установлено штатно. И этим нужно пользоваться.

Посмотрите на схему, и поймете, о чем идет речь:

Элементы штатной проводки авто

Вообще на рисунке показаны все важные элементы:

1. Реле поддержки зажигания.
2. Выходы на световую сигнализацию (голубой и черно-голубой). Разъем с 8-ю контактами находится в рулевой колонке.
3. Провод контроля дверей. Он расположен в боковом тоннеле возле педали сцепления.

Делайте Т-образные отводы и подключайте любую сигналку. Кстати, питание ламп (второе фото) подключается через предохранители. Что верно для любых автомобилей, а не только для ВАЗ-2107.

Вероятные причины

Когда стартер при попытке активировать мотор не крутится, то это часто указывает на проблемы с аккумулятором. Недостаточный заряд последнего мешает функционированию рассматриваемого устройства, ведь оно потребляет очень много энергии.

Также Лада не заводится из-за повреждения электрической цепи стартера или отдельных элементов, в нее включенных. Осмотрите все провода, ведущие к прибору. Также проверьте предохранитель и реле, если это не сделано ранее.

Следующая очевидная проблема: окисление выводов аккумулятора. Со временем на них образуется пленка, обладающая высоким сопротивлением, что и мешает подавать ток нужной силы. Очистите их мелким наждаком и подтяните ключом, чтобы провода не болтались.

Нередко мешает Гранте заводиться замок зажигания. Убедиться, что он неисправный легко – достаточно закоротить ведущие к нему проводки. После этого силовая установка должна запуститься.

Когда ничего из вышеописанного не помогло, и Гранта по-прежнему не заводится, допустимо предположить худшее – неисправность самого стартера. Тут, в частности, могут выйти из строя:

• сам электромотор (якорь или обмотка);
• тяговое реле;
• маховик;
• привод.

Диагностику в поле выполнить сложно, ведь стартер придется демонтировать и разбирать. Вышедшие из строя элементы не чинят, а заменяют на исправные. Все что удастся сделать на месте – осмотреть провода, идущие к прибору, снять их и почистить. Перед этим не забудьте отключить минусовый кабель от аккумулятора.

Как правильно выбрать кнопку для установки вместо замка зажигания

Как можно было понять, кнопка устройства запуска работает при её нажатии в течение определённого времени. За этот промежуток стартер вращает коленчатый вал и происходит запуск мотора, после кнопку отпускают. При выборе детали нужно учесть ряд особенностей

В первую очередь внимание следует обратить на фиксацию кнопки. Лучше всего, когда при нажатии контакты замыкаются, а после отпускания размыкаются

Если поставить кнопку с фиксацией, то чтобы разомкнуть контакты после запуска двигателя, нужно будет быстро нажать на неё повторно, что не очень удобно.

Если говорить о самой кнопке, то сегодня предлагается много разных решений. Деталь можно выбирать, как по ценовым соображениям, качеству либо другим характеристикам. Помимо того, что кнопка может подсвечиваться, материал изготовления также бывает разный (пластик или металл). Поскольку устройство рассчитано на постоянную эксплуатацию и через него будет протекать большой ток, то эти показатели стоит учитывать при выборе

Принимая во внимание такие особенности эксплуатации, желательно отдавать предпочтение кнопкам, которые покрываются качественными материалами. Такая деталь будет длительное время сохранять привлекательный внешний вид и характеризоваться стойкостью к истиранию

Кроме этого, не стоит выбирать дешёвые варианты, поскольку они будут перегорать достаточно быстро.

При установке системы важно выбрать качественную кнопку, чтобы деталь была устойчива к истиранию и могла выдерживать большие нагрузки

Советы и рекомендации

Кнопка запуска двигателя работает так, что водитель нажимает на нее и удерживает необходимое для пуска время. За этот отрезок времени стартер вращает коленвал, в результате происходит запуск ДВС. Затем конпку можно отпустить.

Отметим, что при выборе кнопки запуска двигателя «старт-стоп» следует учесть ряд определенных нюансов. Одним из таких моментов является вопрос фиксации данной кнопки. Оптимальным вариантом является такой, когда после нажатия контакты замкнуты, а после отпускания размыкаются. Если же кнопка будет иметь фиксацию, тогда после запуска двигателя для размыкания контактов потребуется быстро нажимать на нее еще раз.

По указанным причинам при выборе стоит учесть:

• на кнопку будет подаваться сильный ток;
• решение будет постоянно использоваться;

С учетом таких особенностей эксплуатации лучше выбирать кнопку запуска мотора с качественным наружным покрытием (например, хромирование). Такое изделие будет иметь стойкость к истиранию для сохранения приемлемого внешнего вида

Также нужно понимать, что дешевые предложения могут перегореть спустя всего несколько нажатий, так что данному аспекту следует уделить повышенное внимание

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Блок дистанционного автозапуска двигателя: основные функции. Безопасность использования модуля автозапуска ДВС, взаимодействие с автосигнализацией и иммо.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Причины затрудненного включения передач на заведенном моторе. Трансмиссионное масло и уровень в КПП, износ синхронизаторов и шестерен коробки, сцепление.

Проблемы с отопителем Гидроник: подогреватель не запускается, после начала работы устройство выключается, дымит, шумит, перезапускается и т.п. Диагностика.

Источник

Система запуска двигателя с кнопки, варианты ее реализации

Здесь сразу надо отметить, что вариантов подключения кнопки достаточно много. Вызвано это тем, что подобная система может быть построена с учетом самых различных исходных условий. Как пример ниже рассматриваются некоторые варианты того, каким образом выполняется установка подобного элемента, возможные алгоритмы работы Start-Stop Engine и используемые при этом комплектующие. На каком из них остановить свой выбор — решать вам. Если уровень знания электроники и схем достаточно велик, можно на основе любого из вариантов сделать свой, нужно лишь понять принцип.

Как может использоваться ключ зажигания:

1. ключ вставляется в замок, устанавливается в положение I, а затем, после нажатия кнопки, заводится мотор (ключ позволяет снять блокировку руля, имеющуюся на многих машинах семейства ВАЗ);
2. ключ не используется вообще, сел в машину – нажал Start-Stop Engine, и заработал мотор.
3. Какие кнопки могут применяться, их установка, схема включения:
4. без фиксации, в этом случае ее надо нажать и держать, пока мотор не запустится;
5. с фиксацией, нажал и отпустил, начало устойчивой работы мотора определит электроника и отключит стартер.

Как работает система зажигания:

• ее запуск выполняется отдельно от пуска двигателя (при нажатии на Start-Stop Engine – включилось зажигание, затем нажал ещё тормоз или сцепление – завелся мотор);
• зажигание начинает работать одновременно с запуском мотора;
• выполняются различные блокировки Start-Stop Engine и зажигания в том числе (схема блокировки может предусматривать использование сигнала с охранной сигнализации, датчика открытых дверей, включения габаритов и т.д.).

Это только некоторые из возможных вариантов и алгоритмов, позволяющие завести мотор без ключа в замке автомобиля.

Рекомендации по монтажу

Перед началом работ следует заняться подготовительными мероприятиями. Тут многое зависит от того, с какой машиной вы имеете дело. Некоторые извлекают сам замок автомобильного зажигания, устанавливая простую клавишу на его место. В других ситуациях делают отверстие под размер, открывая доступ к проводке и позволяя подключиться к электросхеме.

Для работы вам потребуется набор инструментов и некоторых материалов, состоящий из:

• отверток;
• кусачек;
• изоленты;
• готовой кнопки;
• трех четырехконтактных реле;
• одного пятиконтактного реле;
• одного реле от ПТФ;
• комплекта изолированной проводки с клеммами;
• свободного времени;
• инструкции по установке.

Если вы покупаете готовый комплект, то поступаете совершенно правильно. В комплектации идет все необходимое, плюс подробное руководство по установке и сама схема монтажа. Именно от этой инструкции и нужно отталкиваться, а не искать какие-то универсальные руководства.

Для тех, кто разбирается в электрооборудовании автомобилей, наглядным примером будет приведенная ниже схема. Это простейший алгоритм, позволяющий устанавливать клавиши для пуска силовой установки простым нажатием кнопки.

Если же эта картинка вам ровным счетом ни о чем не говорит, то браться за такое дело категорически запрещается.

Суть сводится к тому, что сделать в своем автомобиле три точки подключения. Первая будет располагаться на колодке зажигания вашего авто, вторую размещают на концевом переключателе тормозной педали, а третью ставят на управляющем проводе.

Устанавливать подобное решение или нет, каждый решает сам для себя. Внимательно подумайте над целесообразностью изменения принципа включения двигателя на вашей машине. Практика показывает, что кнопка подходит далеко не всем. Потому многие меняют обратно Старт-Стоп на привычный ключ, проворачиваемый в замке зажигания.

Подписывайтесь, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

(2 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Аккумулятор Гранты

Определить, достаточен ли заряд на батарее, довольно просто. Поступите так:

• включите тестер;
• отверните минусовую клемму с АКБ;
• измерьте напряжение, приложив один щуп к ней, а второй – на «плюс».

В идеале у вас получится не менее 9 вольт. Если показатель оказывается ниже, то есть два выхода:

• аккумулятор ставится на зарядку;
• машина запускается «прикуриванием», и АКБ восстанавливает свою мощность уже в дороге, получая энергию от генератора.

Занимаясь батареей Лады, непременно осмотрите ее клеммы и подведенные к ним провода. Последние лучше полностью снять, почистить и проверить на целостность изоляции.

Как подключить кнопку «Старт Стоп»: пошаговая инструкция

«Принцип разноцветности» проводов сохраняется при любой схеме подключения системы.

Обратите внимание на провода желтого цвета. У многих комплектов 3 желтых провода

Вы ничего не перепутаете, если запомните следующее: тонкий кабель желтого цвета, который располагается на жгуте, контролирует тормозную систему. Остальные кабели подведены к системе зажигания. В системе может присутствовать провод фиолетового цвета — такие имеют непосредственное отношение к запуску мотора.

Не случайно речь зашла о цветовой гамме проводов. Чтобы избежать мороки, автолюбители приобретают готовые системы, к которым прилагается детальные схемы подключения с подробными объяснениями, куда какой провод должен идти. Производители выпускают комплекты с одинаковыми по цвету проводами.

Кнопку Старт Стоп вместо замка зажигания монтируют так:

• Демонтируют замок зажигания, предварительно сняв личинку.
• Каждый исходящий от замка электрический провод аккуратно обрезают.
• Изолентой в один жгут соединяют провода, поступающие к коробке зажигания, потом подводим их к кнопке (смотрим схему подключения).

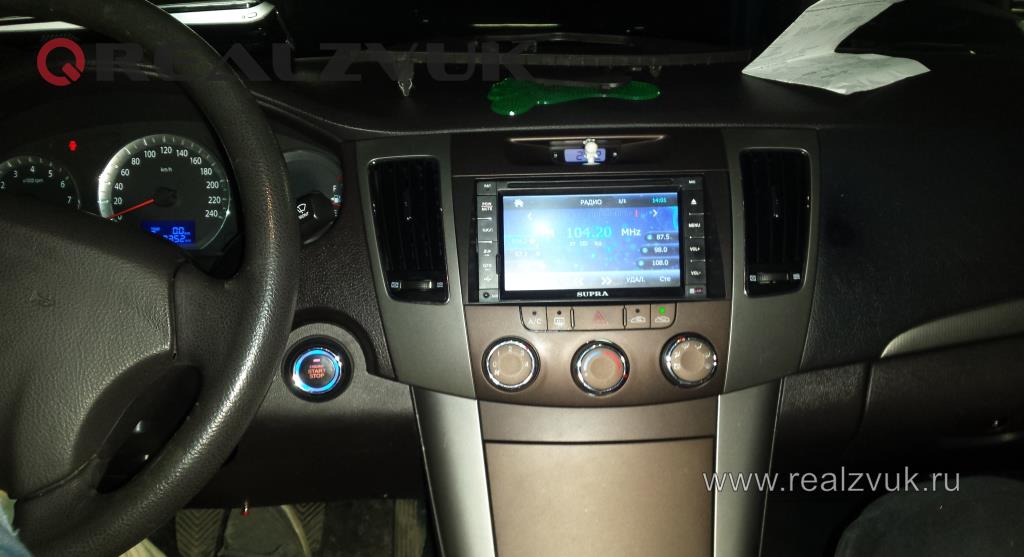

Теперь клавиша стоп-старт подключена. Ее можно монтировать на панель управления или в другое удобное для водителя место в салоне.

Если считаете, что сможете установить систему своими руками — стоит попробовать. Но все же лучше, если эту работу выполнят профессионалы, поскольку неправильно установленную клавишу придется менять.

Многие современные автомобили оснащаются системой под названием Start-Stop. Она позволяет запускать двигатель с помощью кнопки, а не ключа зажигания. Кроме штатных устройств, в продаже встречаются универсальные решения, которые позволяют установить такой механизм практически на любой автомобиль. Сегодня мы расскажем вам о том, как работает кнопка бесключевого запуска двигателя, какими преимуществами и недостатками она обладает, а также как её правильно подключить и установить на автомобиль своими руками.

Как сделать такой запуск возможным

Для примера ниже рассматриваются несколько вариантов реализации подобной идеи. Стоит учесть, что затевая такую модернизацию, необходимо разбираться и понимать, что и как делать, ведь все манипуляции вы производите на свой страх и риск. В том случае, если в процессе работы возникают сомнения в правильности действий, следует обратиться за советом к специалисту (автоэлектрику).

Схема запуска двигателя с кнопки с применением ключа

Существует значительное количество отличающихся вариантов исполнения такого подхода. Например, приведенная ниже схема. А ниже схема подключения реле к замку зажигания Работает всё предельно просто. Вставляется ключ в замок и поворачивается. Затем нажимается кнопка и удерживается, пока не заработает мотор. Для выключения всей системы достаточно повернуть ключ в исходное положение. При таком варианте сохраняются все функции замка зажигания и иммобилайзера.

Установка кнопки запуска двигателя без ключа зажигания

Это более сложный вариант, позволяющий завести мотор с помощью кнопки, при таком подходе используется, например, РЗПТФ (реле задних противотуманных фонарей). Его включение показано на схеме, приведенной на рисунке: Дополнительным преимуществом окажется подключение питания к сигнализации. В этом случае алгоритм работы будет следующим:

1. снимается машина с сигнализации, на контакт 1 РЗПТФ приходит питание, зажигается подсветка;
2. нажимается и удерживается кнопка – включаются реле зажигания и стартера, начинает крутиться стартер;
3. кнопка удерживается, пока не заведется мотор, затем она отпускается, реле стартера отключается, мотор продолжает работать;
4. повторное нажатие приводит к остановке двигателя;
5. после установки автомобиля на сигнализацию гаснет подсветка.

Это один из возможных способов реализации подобной системы запуска. В процессе такого пуска могут быть использованы и другие элементы. Например, двигатель будет заводиться при нажатии на сцепление или тормоз, все будет определяться заданным алгоритмом запуска.

Реализация идеи завести мотор при помощи кнопки вместо ключа, возможна на любом автомобиле. При этом может быть использован совершенно произвольный, только ваш алгоритм действия. Решение о том, каким образом будет заводиться двигатель – кнопкой или ключом зажигания – дело личного выбора, и мастерства человека, который возьмется за доработку системы зажигания. » alt=»»>

Для удобства запуска двигателя автомобиль оснащают системой «старт-стоп». Существуют разные варианты установки, выбор которых зависит от предпочтений владельца автомобиля. При минимальном наборе деталей и инструментов выполнить монтаж кнопки вместо замка зажигания можно своими руками.

Как сделать такой запуск возможным

Для примера ниже рассматриваются несколько вариантов реализации подобной идеи. Стоит учесть, что затевая такую модернизацию, необходимо разбираться и понимать, что и как делать, ведь все манипуляции вы производите на свой страх и риск. В том случае, если в процессе работы возникают сомнения в правильности действий, следует обратиться за советом к специалисту (автоэлектрику).

Схема запуска двигателя с кнопки с применением ключа

Существует значительное количество отличающихся вариантов исполнения такого подхода. Например, приведенная ниже схема. А ниже схема подключения реле к замку зажигания Работает всё предельно просто. Вставляется ключ в замок и поворачивается. Затем нажимается кнопка и удерживается, пока не заработает мотор. Для выключения всей системы достаточно повернуть ключ в исходное положение. При таком варианте сохраняются все функции замка зажигания и иммобилайзера.

Установка кнопки запуска двигателя без ключа зажигания

Это более сложный вариант, позволяющий завести мотор с помощью кнопки, при таком подходе используется, например, РЗПТФ (реле задних противотуманных фонарей). Его включение показано на схеме, приведенной на рисунке: Дополнительным преимуществом окажется подключение питания к сигнализации. В этом случае алгоритм работы будет следующим:

1. снимается машина с сигнализации, на контакт 1 РЗПТФ приходит питание, зажигается подсветка;
2. нажимается и удерживается кнопка – включаются реле зажигания и стартера, начинает крутиться стартер;
3. кнопка удерживается, пока не заведется мотор, затем она отпускается, реле стартера отключается, мотор продолжает работать;
4. повторное нажатие приводит к остановке двигателя;
5. после установки автомобиля на сигнализацию гаснет подсветка.

Это один из возможных способов реализации подобной системы запуска. В процессе такого пуска могут быть использованы и другие элементы. Например, двигатель будет заводиться при нажатии на сцепление или тормоз, все будет определяться заданным алгоритмом запуска.

Реализация идеи завести мотор при помощи кнопки вместо ключа, возможна на любом автомобиле. При этом может быть использован совершенно произвольный, только ваш алгоритм действия. Решение о том, каким образом будет заводиться двигатель – кнопкой или ключом зажигания – дело личного выбора, и мастерства человека, который возьмется за доработку системы зажигания. » alt=»»>

Ну вот и все, наконец подключил «волшебную кнопочку».Писать много не буду, работает и ладно как всегда пару фоток.

…радуйтесь вместе со мной !

пояснения по установке.

Тонкие провода малого разъема:

Оранжевый — педаль тормоза/сцепления. Обязателен для подключения. Стартер будет работать только при наличии + на этом проводе.Фиолетовый – контроль запущенного двигателя. Обязателен для подключения. Подключается к проводу, на котором появляется, и не пропадает + после запуска двигателя. Например, к контакту D+ генератора. Допускается подключать его к проводу бензонасоса.Желтый — запрет старта. Допускается не подключать. При наличии (-) перед запуском двигателя- кнопка становится не активна. При появлении (-) при включенном зажигании- после выключения зажигания кнопка будет неактивна.Зеленый – паркинг/ручник. Допускается не подключать. При наличии (+) двигатель глохнет сразу, без паузы, по нажатию кнопки.

Синий — АСС. Это магнитола, прикуриватель и т.п.Коричневые – зажигание.Желтый — стартер.

Эту кнопку я заказывал ч Китая.Но, жителям России можно вот тут: a-pik.ru/catalog/moduli_start_engine

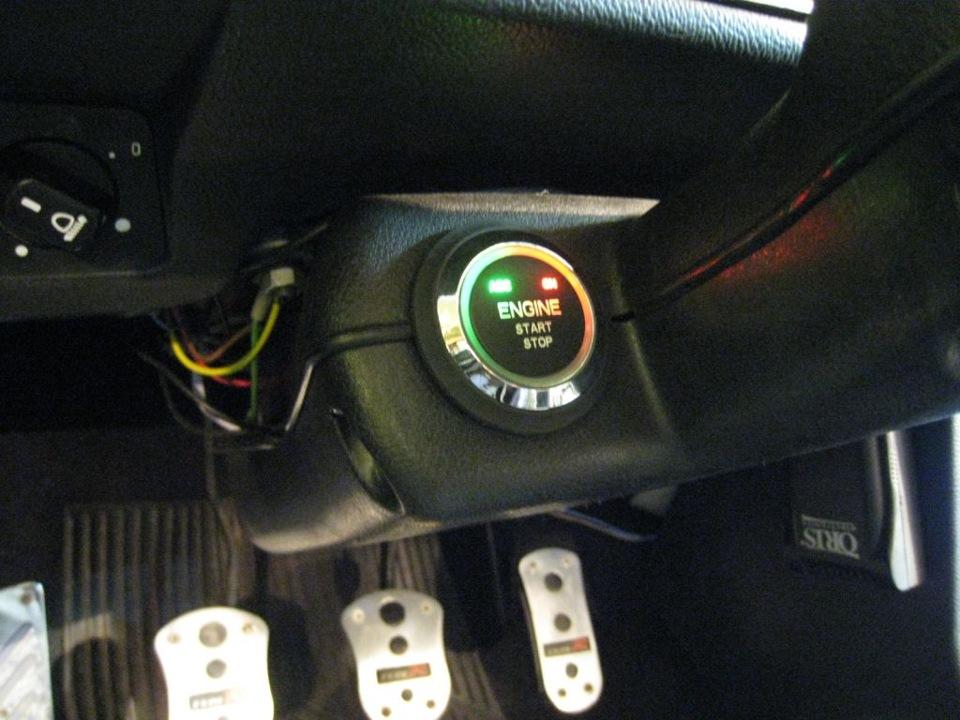

Фотографии «волшебной кнопочки» прилагаются.

ОЦЕНИВАЙТЕ, КОММЕНТИРУЙТЕ, НЕ ЛЕНИТЕСЬ!

Кнопка “старт-стоп” давно популярна в автоспорте. С ее помощью можно быстро завести заглохший двигатель, не теряя драгоценные секунды. Вместо того, чтобы нащупать и повернуть ключ зажигания, спортсмену достаточно нажать пальцем кнопку, находящуюся в легкодоступном месте.

Для городского вождения эти секунды не так важны. Но заводить машину, особенно в темноте, намного удобнее при помощи кнопки. Плюс, вместе с кнопкой на машину устанавливается иммобилайзер, который повышает степень защиты от угона. Поэтому кнопка “старт-стоп” на ВАЗ 2107 пользуется популярностью среди любителей практичного тюнинга.

Электронный замок зажигания

Производитель: Новэлс — Россия

Установка: зависит от комплектации и автомобиля. Электронный замок зажигания (ЭЗЗ) — полноценная замена механического стандартного замка зажигания 12-вольтового автомобиля.

Электронный замок зажигания поставляется в следующих комплектациях:

• EZZLite– поставляется без кнопки «Engine Start Stop». Если уже есть кнопка, или планируется производить запуск двигателя штатной или скрытой кнопкой — самый подходящий вариант комплектации. Имеется возможность произвести блокировку от несанкционированного запуска двигателя, подключив модуль замка к имеющейся автосигнализации, либо посредством секретного тумблера.
• EZZBase– двигатель запускается нажатием входящей в комплект кнопки. Имеется возможность произвести блокировку от несанкционированного запуска двигателя, подключив модуль замка к уже имеющейся автосигнализации, либо посредством установки секретного тумблера. Может впоследствии доукомплектовываться считывателем электронных ключей.
• EZZDallas – авторизация владельца производится с помощью электронного ключа-таблетки, бконтактным способом. Для авторизации необходимо приложить таблетку к считывателю. Постановка в охрану происходит автоматически, через 3 сек. после выключения режима АСС.

Стоимость оборудования:

• кнопкиstart—stop (Китай) — (блок+кнопка) =2500 руб. Китай
• EZZLite (Россия)— Базовый лайт (в комплекте нет кнопки) =2750 руб
• EZZBase (Россия)— Базовый — (блок+кнопка) =3650 руб.
• EZZDallas (Россия) — Базовый+даллас =4050 руб.
• EZZPremium (Россия)— Базовый+E-marin =5300 руб.

Где находится и как активировать

В салоны автомобили Lada Granta поступают с деактивированной функцией иммобилайзера. Специалисты салона производят активацию в момент продажи, в присутствии клиента. Иногда сотрудники салона забывают это сделать или же сам покупатель отказывается от подключения защиты. Владельцу транспорта необходимо знать, где находится иммобилайзер и как привести его в активное состояние.

Мозг противоугонной системы располагается непосредственно в блоке зажигания, что позволяет считывать специальных код собственника с ключа. Чтобы активировать иммобилайзер, нужно выполнить последовательность действий:

• закрыть капот, багажник и все двери в автомобиле;
• вставить в зажигание обучающий ключ (с красной пометкой) и провернуть до активации зажигания;
• подождать 6 секунд, пока не начнет мигать лампочка на панели приборов;
• в течение 6 секунд вынуть обучающий и вставить рабочий ключ, запустить им двигатель.

Если все выполнено правильно и в срок, то за этим последует 3 сигнала, а после еще 2. При отсутствии звукового сопровождения операцию следует повторить еще раз.

Принцип работы кнопки «старт-стоп»

Сегодня система «старт-стоп» устанавливается на многих современных автомобилях. Суть её работы состоит в следующем: после снятия машины с сигнализации и посадки водителя на место, нажимается педаль тормоза и кнопка запуска без ключа. Приблизительно через полсекунды стартер запустит двигатель. Часто кнопка оснащается светодиодами, индикация которых сообщает об успешном запуске мотора. Чтобы заглушить двигатель, достаточно нажать на педаль тормоза и кнопку. Давайте рассмотрим подробнее, как работает эта система.

В момент нажатия на педаль, блок управления получает сигнал с датчиков вращения коленвала. Этот сигнал содержит информацию о количестве оборотов коленчатого вала. После её обработки модуль отдаёт сигнал устройствам, которые отвечают за управление двигателем автомобиля, при этом происходит его остановка. При оснащении автомобиля механической трансмиссией, после того как будет нажата педаль сцепления, на модуль управления поступит соответствующая информация. Далее происходит её преобразование в команду для пуска стартера. На машинах с автоматической трансмиссией для запуска двигателя достаточно просто отпустить педаль тормоза. Если происходит фиксация датчиками пониженного заряда аккумулятора, то система автоматически отключится блоком управления и будет находиться в этом состоянии до тех пор, пока АКБ не восстановится до соответствующего значения.

Для удобства запуска двигателя автомобиль оснащают системой бесключевого запуска двигателя при помощи кнопки

Стандартный комплект поставки

Комплект поставки универсального приспособления для обустройства транспортного средства кнопкой запуска/остановки двигателя состоит из:

• модуля управления;
• самой кнопки «Старт/Стоп»;
• сканера встроенного иммобилайзера;
• 2-х брелоков-меток;
• монтажных проводов;
• руководства по эксплуатации (со схемой подключения).

Данный комплект предназначен для установки практически на все модели как отечественных, так и импортных автомобилей. Цена на сегодняшний день (в зависимости от производителя) составляет 1500÷4500 рублей.

Для информации! Для дезактивации иммобилайзера достаточно поднести брелок-метку к сканеру на расстояние 2÷5 см. После этого прозвучит звуковой сигнал, информирующий о том, что устройство готово к работе. Через 15÷20 секунд после остановки двигателя модуль управления автоматически переводит приспособление в режим охраны.

Достоинства и недостатки системы запуска двигателя

Рассматриваемая система не является новинкой. В то же время различные усовершенствования конструкции не избавили её от основных недостатков. Исходя из этого многие автовладельцы придерживаются мнения, что «старт-стоп» имеет больше минусов, чем плюсов и не видят особого смысла в её установке. Тем не менее стоит рассмотреть положительные и отрицательные стороны этой системы.

1. При постоянной эксплуатации автомобиля в условиях города снижается расход топлива.
2. Уменьшаются выбросы отработанных газов в воздух, поскольку они содержат вредные химические соединения.
3. При простое в городских пробках в салоне стоит тишина и комфорт, поскольку мотор в это время отключается.
4. Детали двигателя подвергаются меньшей нагрузке. Обусловлено это тем, что силовой агрегат в момент простоя не работает, а приводная конструкция механизма снижает нагрузку на коленчатый вал, а также на основные элементы двигателя.
5. Система запускается одним нажатием кнопки, при этом можно выбрать наиболее удобное место установки.

Стоит упомянуть и о минусах:

1. Такие ответственные элементы автомобиля, как АКБ и стартер, постоянно подвергаются высоким нагрузкам, поскольку двигатель чаще запускается. Более жёсткий режим работы приводит к их преждевременному выходу из строя.
2. Продолжительная работа системы в городском режиме приводит к утомлению водителя, но при этом есть возможность её отключения.

Для запуска мотора необходимо сесть в машину и нажать на педаль тормоза, что поначалу не очень удобно.

Установка устройства защиты на авто с бесключевым запуском обойдётся дороже.

FakeHeader

Comments 8

Подскажите пожалуйста как ведет себя штатный иммобилайзер и автозапуск двигателя после установки данной системы?

Изменений в работе иммобилайзер невыявлено, так как данная кнопка подключаеться в стандартный разъем обычного замка зажигания, и лишь выполняет его фунцию. Что на счет автозапуска то это нужно смотреть схему подключения. Но так как большенство сигналок подключаеться до зомка, то авто запуск не увидид данную кнопку. Кнопка просто эмитирует работу ключа, в замке зажигания. Но есть ряд минусов машина с толкача не заводиться)) и при сильно разряженом акамуляторе блок кнопки берет на сеюбя заряд и машину не зависти без прикуривания.

Как подключить кнопку на стартер

Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?

Подключение кнопки в автомобиле, где нет добавочного реле

В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.

Алгоритм проведения модернизации в общем выглядит так:

• Пластиковая обшивка под рулевым колесом разбирается;
• Находится разъём, подведённый к контактам замка зажигания (как правило, на этом разъёме есть фиксирующие лапки);
• Нажать на лапки, освободив разъём, и вытянуть его.

Как правило, на автомобилях старых годов выпуска после осмотра разъёма находят два кабеля с большим сечением. Тот, что красный отвечает за управление стартером.

Далее:

• Ставится кнопка в удобном для водителя месте;
• К ней подводятся найденные провода.

Подключение кнопки через реле

В данном случае найти провода, отвечающие за управление стартера, будет гораздо сложнее, ведь нужно вычислить те, которые связаны с добавочным реле.

Статья в тему: 2009-mercedes-benz-sl-class-studio-side

Специалисты рекомендуют сначала прозвонить тестером все провода, идущие на корпус авто. Выявленные провода отмечаются как минусовые, так как они соединены с массой.

Как подключить кнопку стартера через реле

Затем нужно подключить тестер одним концом к каждому из плюсовых проводов, а другим – измерительный прибор подсоединить к массе. Сам прибор нужно поставить в рабочий цикл измерения тока. Задачи проверки: найти кабель, выдающий 12V при повернутом до упора ключе.

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

• Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
• Схема запуска с кнопки предельно простая;
• Установка возможна на множество автомобилей;
• Повышается уровень комфорта;
• Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером ;
• Цена кнопки низкая;
• Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
• Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Кнопка старт стоп в Приору, все за и против

Чтобы дать однозначный ответ на вопрос «нужна ли такая установка» нужно понимать, что именно вы хотите установить, для каких целей.

Преимущества кнопки: — быстрый запуск; — отсутствие ключа; — безопасность; — отличный вид и подсветка; — современность.

Недостатки: — в некоторых случаях не полная совместимость с системами авто сигнализации (проблемы с авто запуском).

Судя по отзывам автовладельцев, особых проблем с кнопкой не происходит, а если неполадки имеют место быть, то они вызваны неправильным подключением контактных проводов. Вывод, если установка проводится в соответствии с инструкцией или профессионалами, которые понимают, учитывают все нюансы, то ответ очевиден – устанавливать стоит.

Как использовать замок зажигания

Любую сигнализацию, наделенную автозапуском, обычно снабжают 5-ю силовыми выводами:

Базовая схема подключения

Шнур 3 здесь является контрольным, его подключают к стартерной клемме. А на синем проводе, то есть на клемме 15/2 напряжение может пропадать при работе стартера, а может оставаться на ней все время. При настройке выбирают один вариант.

Посмотрим, как выглядит замок зажигания в реальности:

Клеммник штатного замка

Если действительно нужен автозапуск, стартерный шнур (красный) придется разрезать. Перечислим, как выглядят соответствия между шнурами замка и сигналки. Кабель сигнализации будет указан слева:

• Зеленый – свободный;
• Синий – свободный;
• Красный – розовый;
• Черно-желтый толстый – красный (отвод к стартеру);
• Черно-желтый тонкий – красный (отвод к замку);
• Желтый – голубой толстый.

В теории все получается просто.

Конечно, установку системы с автозапуском можно выполнить своими руками. Но лучше доверить это занятие электрику-профессионалу. Три шнура, идущих к сигнализации, должны коммутировать значительный ток. В новых моделях ВАЗ число этих шнуров будет не меньше.
