Гидрокорректор фар ваз 2114 принцип работы

Что такое корректор фар

Виды, устройство и принцип работы системы зажигания Для безопасного передвижения в ночное время бывает недостаточно правильной настройка фар. Ведь стоит только измениться высоте какой-либо подвески автомобиля (из-за пассажиров или перевозимого в багажнике груза), как траектория светового луча изменится. Встречные водители будут ослепляться или уменьшится уровень освещения дорожного полотна. Чтобы не регулировать вручную угол наклона фар каждый раз, когда изменилась загруженность автомобиля, был изобретена специальная автоматическая система.

Устройство, предназначенное для поддержки заданного положения оси фары в одной плоскости по вертикали относительно угла, образованного между осями подвесок и пола (а не дорожного покрытия) называется корректором фар. Регуляция происходит на основании данных датчиков уровня пола, расположенных на подвесках и днище кузова.

Различают следующие виды корректоров фар:

Квазистатические;
Динамичекие.

Давайте рассмотрим каждый из них подробнее.

Квазистатические корректоры фар

У квазистатических корректоров более простой принцип действия. Автоматика реагирует на изменение наклона кузова из-за воздействия нагрузки или на значительных скоростях вследствие воздействия сил сопротивления воздуху. Подобные изменения происходят нечасто, поэтому от данной системы не требуется высокая скорость реагирования.

Устройство квазистатического корректора фар:

Два датчика положения кузова, соединенные с осями авто при помощи специальных рычагов;
Исполнительные механизмы;
Электронный блок управления;
Дублирующий ручной регулятор света на приборной панели

На основании данных о положении кузова и скорости движения, полученных соответственно от датчиков уровня пола и датчиков АБС (антиблокировочной системы тормозов), устанавливается требуемый наклон и происходит коррекция фар. Регулировка осуществляется исполнительным механизмом на основании команд электронного блока управления.

Динамические корректоры фар

После того, как все большее распространение стали получать ксеноновые фары, имеющие большую энергию светового луча и поэтому более опасные для встречных водителей, стали внедряться более современные и дорогостоящие динамические системы. От квазистатических они отличаются скоростью реагирования на изменение наклона кузова. При помощи этих систем световой поток корректирует свое направление и удерживается на одном уровне за доли секунды

Это очень важно при движении по неровной дороге, торможении, разгоне и т.п

Световой поток всегда направлен на дорожное полотно и обеспечивает идеальный обзор для безопасного движения. Водитель даже не замечает коррекции, система мгновенно реагирует на любое раскачивание кузова и выправляет положение фар.

Как правило, автоматический корректор фар – это штатная система, но его можно установить и самостоятельно. На рынке представлен широкий выбор от различных производителей. На машинах с активной подвеской нет необходимости устанавливать автокорректор фар. Автокорректирующую систему светотеневой границы возможно установить на любой тип и марку автомобиля. Автоматическая система дублируется обычным электромеханическим корректором, и отрегулировать необходимый угол можно прямо из салона при помощи панели управления.

Для того, чтобы автоматические корректоры фар были более надежны и увеличился срок их службы, ведутся разработки бесконтактных датчиков изменения положения кузова, которые будут устанавливаться взамен распространенных на сегодняшний день потенциометров. Смену потенциометров требуют все более увеличивающиеся требования при движении в экстремальных условиях – погодных или дорожных.

Корректор фар на практике

Как поменять гидрокорректор фар на ваз 2114

Пипец стока гомора проще двести рублей отдать и купить новый.

Гемор — это ставить новый за 200 рублей

пока (уже года полтора) обхожусь «проставками» на наконечниках цилиндров давно дохлого гидрокорректора, но в будущем планирую всё же электро

Недавно решил я отремонтировать гидрокорректор. Делается это как оказалось совсем просто. Достаем из фар поршеньки.

Скажи, у меня не работает левый толкатель

такое возможно восстановить? если бы был воздух, то наверное не двигались бы оба?

интересно. надо бы попробовать.

стоит весь механизм копейки но гемора и мата при замене всегда много. полтора года и сломалася одна сторона. Поставил туда заглушку, ту что на старых чирках была. пока так катаюсь)

если не вытаскивать заглушки из корректора.

Недавно решил я отремонтировать гидрокорректор.

у меня отказал один цилиндр естественно хочется сделать по короткому пути

дело даже не вцене нового комплекта ремонт позволяет разобраться с принципом и поработать ручками на более низком уровне лучше чем разгадывать кроссворд

Дорогой зараза, но вечный.

Выявление неисправности и замена гидрокорректора фар ВАЗ 2110

На автомобиле ВАЗ 2110 обычно используются гидрокорректор фар «2110-3718010» или «2110-3718010-10». Довольно часто, особенно зимой, из-за температурных перепадов, а также не слишком высокого качества резины уплотнителей, происходит утечка рабочей жидкости и тогда без замены гидрокорректора ВАЗ 2110 не обойтись.

Электрокорректор фар ваз 2114: назначение и установка

Принцип работы гидрокорректора фар ВАЗ 2110

Конструктивные особенности

Конструкция гидрокорректора предусматривает такие составляющие:

Главный цилиндр, который закреплён на приборной панели;
Исполнительные цилиндры, которые монтируются на блок-фарах и поворачивают их;
Соединительные трубопроводы гидрокорректора, фиксируемые хомутами;
Рабочая жидкость, которая отличается повышенной морозостойкостью.

Гидрокорректор работает так: нормальный исправный корректор поддерживает нужное для работы давление. Если водителю нужно направить свет фар вниз, тогда давление в системе понижается.

При этом шток при помощи поршня поворачивает оптику вниз.

Если жидкость вытекает, поршни корректора фиксируются в каком-то одном положении, и регулировка направленности светового потока фар становится невозможной.

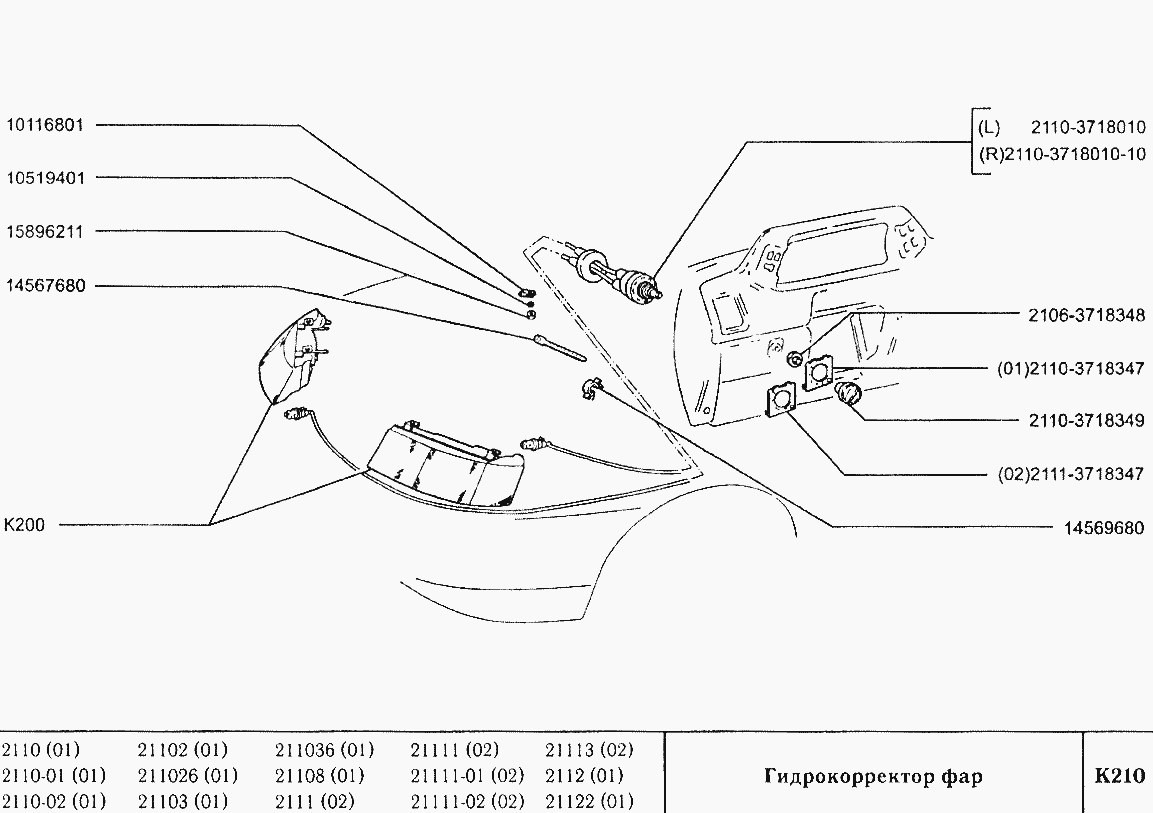

Схема гидрокорректора фар ВАЗ 2110

Обнаружение неисправности

Если отрегулировать фары невозможно, спешить тотчас менять корректор бывает нецелесообразно, ведь вполне возможно, что дело в чем то другом.

Если вы удостоверились, что подтекание жидкости отсутствует, а регулировочными винтами направленность светового потока нельзя изменить, замерьте ход штоков.

Обратите внимание

Для чего снимите исполнительные цилиндры и произведите замеры. Нормальным ход считается, если он составляет 6,5—7,5 мм.

На ВАЗ не предусмотрели ремонт корректора, его конструкция не разборная. Именно поэтому, если возникла надобность, производится замена всей конструкции, включающей также трубки и цилиндры.

Порядок замены

У неопытных водителей замена корректора часто вызывает трудности, о чем свидетельствуют многочисленные обсуждения на форумах владельцев ВАЗ. И все же гидрокорректор поменять не так уж сложно. Производится это в таком порядке:

Крепления. Сначала нужно отсоединить все хомуты, крепящие трубки гидрокорректора к кузову;
Управление в салоне. Снять ручку переключателя корректора, находящуюся на панели в салоне. Для этого достаточно дернуть ее на себя;
Пространство для ремонта. У ВАЗ 2110 ремонт гидрокорректора фар сложен именно из-за неудобства расположения отверстия, через которое продеты трубки корректора. На этом этапе у многих «тормозится» весь процесс. Чтобы подобраться к отверстию, нужно как-то убрать бачек с тосолом. Необходимо просто сверху освободить «подход», чтобы можно было работать;
Достаем цилиндр. Дальнейший ремонт происходит из салона. На панели нужно резко потянуть переключатель на себя (сдернуть), он снимется. Затем открутить цилиндр, с помощью головки на «22». Открыть крышку с находящимися там предохранителями и, потянув, выдернуть цилиндр, чтобы он повис на шлангах;
Достаем гидрокорректор. Гидрокорректор имеет защёлку исполнительного цилиндра, нужно ее нажать. Затем по ходу часовой стрелки повернуть до упора (на 90°) и вынуть его из гнезда. Проделать те же действия с другой фарой;
Протолкнуть внутрь салона и снять гидрокорректор;
Новый корректор устанавливается в обратном порядке;
Контроль. Проверить, как работает новый гидрокорректор. Обязательно опробовать, изменяет ли новый прибор угол наклона фар. Если ремонт успешен, то световой поток будет оптимальным и послушным вашим регулировкам.

Особенности эксплуатации

Новый корректор будет служить долго, и ремонт ему еще долго не понадобится, если замена произведена правильно. Обязательно в процессе эксплуатации корректор нужно проверять относительно целостности трубопровода. Если будет выявлена течь, необходимо снова менять весь комплект.

Вениамин
Распечатать

Схема Подключения Птф Через Кнопку

Регулируем фары на ваз-2110 своими руками (+видео) Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле. И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

https://youtube.com/watch?v=AZjEhAsykAw

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

главного цилиндра;
рабочей жидкости;
патрубков, в которых жидкость содержится;
цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
в салоне демонтируем ручку на основном цилиндре;
открутив крепежные болты, снимаем основной цилиндр;
на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, . Тюнингом фар является модернизация корректора. Для этого меняют штатный на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
Меняется уплотнительное кольцо.
На штатное место прикручивается электрический корректор.
Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Загрузка …

Замена на новый

Производители автозапчастей уверяют нас, что гидрокорректор не ремонтируется. Давайте на минуту поверим им и решимся на его замену. Цена новой детали начинается от 400 рублей.

Срок службы от 1 до 3 лет. Даже если вы им пользоваться не будите, он найдет способы, чтобы выйти из строя и принести вам много «геморроя»
Замена старого – это еще тот квест. На разных моделях ВАЗ он устанавливается по-разному, но вверх ногами пролежать в салоне вам придется

Теперь сами подумайте, если он будет новым вам служить верой и правдой, а пользоваться им будите раз в месяц, в лучшем случае, а сломается он через год, то зачем вам опять платить 400 рублей и стоять на голове ради его замены? Насколько целесообразна эта процедура? По опыту работы на СТО, не многие приезжают к нам на его замену. Почему? – потому что после одной или двух случаев замены, все «забивают» на него и ездят как есть.

Если вы все-таки решились поменять гидрокорректор ВАЗ, то ловите видео:

Монтаж нового устройства

Для того, чтобы установить новый гидрокорректор фар, нет необходимости ехать на СТО. Сделать это достаточно просто, поэтому можно сэкономить время и деньги, если провести монтаж своими руками. Для того, чтобы начать, потребуется наличие плоской отвёртки и удлинителя, имеющего накидную головку.

Замена гидрокорректора фар

После того, как эти инструменты найдены, следует перейти к выбору гидрокорректора.

Сегодня на рынке можно найти множество самых разнообразных моделей:

гидравлические, функционирующие из-за давления поршней и жидкости;
электрические;
автоматические, способные самостоятельно регулировать уровень фар.

Самые дешёвые из них — это гидрокорректоры. Единственный их недостаток заключается в частых поломках.

Итак, для того, чтобы постановить новый гидрокорректор, следует снять старый. Сделать это может каждый, если руководствоваться простейшей инструкцией, которая представлена ниже по тексту.

Инструкция:

Для начала необходимо найти все хомуты, закрепляющие трубопроводы с жидкостью. Их потребуется снять. Для этого нужно отвернуть все болты.
После этого следует вернуться в кабину и аккуратнейшим образом снять вращающуюся ручку с посадочного места. В данном случае вращающаяся ручка располагается на основном цилиндре.
Теперь пришло время снять и основной цилиндр. Сделать это можно с помощью болтов. Все болты (на которые крепится цилиндр) необходимо открутить и снять.
Когда болтов больше не осталось, можно начать снимать цилиндры с фар. Вытащить их проще всего прямо через салон автомобиля. На этом всё!

Поставить новый гидрокорректор так же просто, как и снять старый. Для этого все перечисленные действия следует провести в обратном порядке, однако перед этим надо заменить уплотнительное кольцо. Когда новое устройство будет успешно установлено, следует проверить всю систему.

Традиционное снятие фар

Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

О том, как осуществляется регулировка фар своими руками, вы сможете узнать, прочитав подробный материал нашего специалиста.

Ещё один частый вопрос — как заменить лампочку ближнего света. Разобраться в этой проблеме поможет наш эксперт.

Руководство по снятию бампера

Бампер следует снимать согласно следующей инструкции.

Выкрутите саморезы, фиксирующие подкрылки. Их должно быть всего четыре. Воспользуйтесь крестовой отвёрткой.
Внизу слева и справа нужно изъять ещё по одному саморезу.
Снизу также необходимо выкрутить три болта, которые крепят бампер.
Извлеките решётку радиатора и приступайте к откручиванию болтов, за счёт которых крепится автомобильный бампер.
Под номерным знаком вы найдете декоративную решётку из пластика, от неё также необходимо временно избавиться. Для её снятия достаточно раскрутить два болта и приложить немного усилий, так как дополнительное крепление обеспечивают фиксаторы. Не бойтесь сильнее тянуть на себя.
Остаётся изъять два шурупа в зоне под номерными знаками.
Для дальнейшего снятия бампера возьмитесь за его края по бокам и сорвите с защёлок, направляя на себя. По весу данный элемент достаточно лёгкий, поэтому вы сможете справиться даже без посторонней помощи.

Работа автоматического корректора

Это более продвинутое решение, так как при эксплуатации полностью исключается возможность вмешательства в работу системы. Широкое распространение получили в оптике новых автомобилей и в ксеноновых фарах. В последних пучок света обладает высокой интенсивностью, поэтому в обязательном порядке нужно устанавливать коррекцию – водители, движущиеся по встречной, не будут ослеплены.

ПОДРОБНОСТИ: Ремень ГРМ Шевроле Лачетти оригинал аналоги

Применение автоматического корректора очень широкое, от кузова автомобиля до светотеневой границы расстояние одинаковое, независимо от:

Неровностей покрытия дороги.
Скорости автомобиля.
Ускорения.
Нагрузки.

Гидрокорректор фар ВАЗ 2114: ремонт, регулировка, замена

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

основной цилиндр, закрепленный на панели приборов;
соединительные трубопроводы, зафиксированные хомутами;
исполнительные цилиндры на блок-фарах;
морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

«2105-3718010» — для ВАЗ 2105—2107;
«2108-3718010» — для ВАЗ 2108—21099;
«2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
«2114-3718010» — для ВАЗ 2113—2115;
«21213-3718010» — для 21213 «Нива».

Ремонт гидрокорректора ВАЗ 2114

Ремонт устройства завод-производитель не предусматривает, поэтому при его поломке производят замену устройства в сборе вместе с цилиндрами и трубопроводами.

Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.

Регулировка штока

В некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
с основного цилиндра снимаем ручку;
откручиваем гайку крепления основного цилиндра к панели приборов;
отсоединяем от блок-фары основные цилиндры;
проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
устанавливаем новый агрегат в последовательности, обратной сборке.
