Мотор дворников ваз 2109 схема подключения проводов

Как решить проблему?

Если задумываетесь о том, как увеличить скорость дворников ваз 2114, то стоит смотреть на корень проблемы. А основная причина кроется именно в моторчике механизма и трапеции конструкции

Если не обращать на дворники внимание хотя бы пару месяцев, то как результат вы заметите снижение скорости их работы

Чтобы предотвратить такую проблему, необходимо своевременно ухаживать за механизмом, при этом ухаживать правильно.

Чтобы вернуть конструкции необходимую скорость, потребуется разобрать механизм, почистить моторчик, можно ошкурить его наждачкой. Также стоит смазать шарниры, которые располагаются между планками. Если такой уход не помогает, то остается только заменить изделия или же отогнать авто в сервис.

Проблема состоит в том, что при отсутствии чистки и мазки, механизм быстро приходит в негодность, из-за чего и может потребоваться заменить изделия. Если рассматривать более частые поломки, то чаще всего в негодность приходит трапеция. Также могут начать заедать шарниры, деформироваться планки, немного реже обнаруживаются проблемы с моторчиком.

Стоит исключить повреждения проводки, которая также может оказаться причиной возникновения проблемы. Если повреждены провода, то, скорее всего, придется заменять и их наравне с дворниками.

Как снять трапецию стеклоочистителей

Во многих мануалах рекомендуют снимать блок предохранителей (), снимать моторчик печки. Мы же всего этого делать не будем, всё гораздо проще!

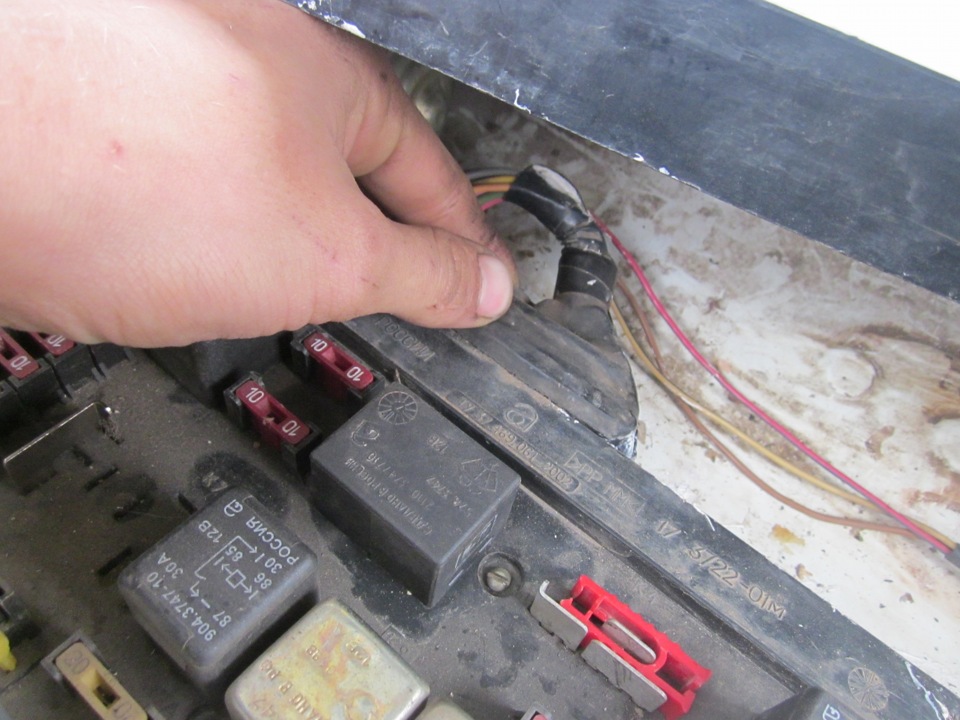

Открываем капот и отключаем колодку проводов стеклоочистителей от блока предохранителей.
Вынимаем защитный кожух вентилятора отопителя, снимаем фильтр печки.
Откручиваем крепления моторчика печки, отодвигаем его на 90 градусов ( снимать его не обязательно).
Далее переходим непосредственно к дворникам: снимаем декоративную накладку на креплении стеклоочистителя, далее ключом на «10» отворачиваем гайку крепления дворника, снимаем дворник.
Плоской отвёрткой подеваем защитный резиновый чехол гайки крепления стеклоочистителя, и отворачиваем саму гайку ключом на «24».
Снимаем кольца и прокладки с вала стеклоочистителя.
Аналогично снимаем другой стеклоочиститель.
Далее идем обратно в подкапотное пространство и отворачиваем крепления трапеции к кузову автомобиля.
Теперь трапеция находится в свободном положении, но вытащить её не получится, т.к. мешается блок предохранителей и моторчик отопителя.

Есть два выхода:

полностью снимаем моторчик печки, снимаем блок предохранителей (две гайки);
снимаем мотор-редуктор с трапеции и вынимаем поочередно мотор-редуктор, далее саму трапецию.

Для особых чайников: попрошу не путать мотор печки (вентилятор отопителя) с мотор-редуктором трапеции.

Для того чтобы снять мотор-редуктор с трапеции: запоминаем положение кривошипа (можно поставить отметку маркером), снимаем его ключом на «13», ключом на «10» откручиваем три крепления моторчика к трапеции.

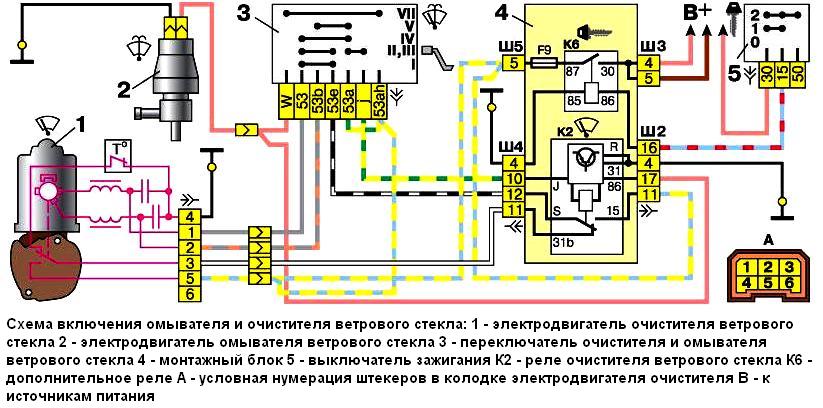

Схема включения очистителя лобового стекла ВАЗ 2108, 2109, 21099

Представляем две схемы включения очистителя ветрового стекла («дворников») автомобилей ВАЗ 2108, 2109, 21099. Одна для автомобилей до 1998 года выпуска со старым монтажным блоком предохранителей 17.3722, другая для автомобилей после 1998 года выпуска с монтажными блоками 2114.

Электрическая схема включения очистителя ветрового стекла автомобилей ВАЗ 2108, 2109, 21099 до 1998 года выпуска

Электрическая схема включения очистителя ветрового стекла автомобилей ВАЗ 2108, 2109, 21099 после 1998 года выпуска

Примечания и дополнения

— Всю электрическую цепь включения очистителя ветрового стекла питает электрический ток поступающий с вывода «67» генератора на соединительную колодку Ш8 (Х8) в монтажном блоке предохранителей.

— В паре с очистителем работает омыватель ветрового стекла. Вот его схема: «Омыватель ветрового и заднего стекол автомобилей ВАЗ 2108, 2109»

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Схема включения указателей поворота автомобилей ВАЗ 2108, 2109, 21099

— Электрическая схема включения обогрева заднего стекла автомобилей ВАЗ 2108, 2109, 21099

— Электрическая схема включения дальнего и ближнего света фар на автомобилях ВАЗ 2108, 2109, 21099

— Электрическая схема включения габаритных огней автомобилей ВАЗ 2108, 2109, 21099

— Схема электрических соединений включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099

Замена трапеции стеклоочистителя:

До того как приступить к работе, снимите оба дворника с валика трапеции!

1) Сначала операции обесточьте аккумуляторную батарею, скинув для этого с неё клему «-». (Если вы не разу не работали с аккумуляторной батареей и не понимаете как с неё сбросить клему «-», то в таком случае прочтите статью в какой все подробности указаны. А статья именуется: «Замена аккумулятора», пункт «1»)

2) Следом снимите монтажный блок, с подкапотного места автомобиля. (Как снять блок, см. в статье: «Замена монтажного блока»)

3) После этого снимите дворники с автомобиля. (Как снять дворники, см. в статье: «Замена стеклоочистителей лобового стекла»)

4) Дальше разъедините колодку и жгут проводов мото-редуктора стеклоочистителя.

5) Потом при помощи удлинителя с накидной головкой, отверните нижний болт который укрепляет трапецию стеклоочистителя к кузову автомобиля.

Когда болт будет выкручен, обратите свое внимание что под этим болтом размещается провод «массы», потому при отворачивании болта будьте осторожны, не повредите провод!

6) После этого извлеките из кузова пластмассовый держатель проводов, что бы не утратить его в предстоящем при снятии трапеции.

Когда держатель будет извлечен, руками разогните его и вследствие чего снимите его с проводов!

Смотрите:

7) Сейчас выведите оба валика трапеции стеклоочистителя из отверстий.

И в окончание извлеките трапецию стеклоочистителя на ружу, через самую широкую часть отсека перед лобовым стеклом.

Устанавливается трапеция стеклоочистителя, в обратном порядке снятию!

Механизм стеклоочистителя — различные варианты, схема тандем, распашные стеклоочистители

обновлено 12.09.2019 После изобретения «дворников» в 1903 году, различными производителями было опробовано много разных конструкций механизма стеклоочистителя. Часть из них не прошла «естественный отбор». В современных автомобилях возможны различные варианты установки щеток стеклоочистителя, но в большинстве случаев применяется схема «тандем»

, как золотая середина между стоимостью (сложностью) конструкции и эффективностью.

В конструкции стеклоочистителей используются две основные технологии:

Сочетание электродвигателя и редуктора с червячным механизмом обеспечивает движение стеклоочистителей с большим усилием;
Трапеция с системой рычагов преобразует вращательное движение в возвратно-поступательное.

Требуется большое усилие для быстрого движения щеток стеклоочистителя. Для создания такого усилия используется электродвигатель, подключенный к редуктору с червячным приводом. Этот механизм уменьшает частоту вращения двигателя в 50 раз и увеличивает прилагаемое усилие.

Короткий рычаг крепится на выходном валу редуктора и, вращаясь, передает через другой рычаг, возвратно-поступательное усилие на трапецию стеклоочистителя.Трапеция служит для обеспечения синхронного движения обеих щеток стеклоочистителя.

Прерывистый режим работы обеспечивает реле стеклоочистителя, которое управляет работой электродвигателя. Управляется реле с подрулевым переключателем или бортовым компьютером. В том случае, если на автомобиле установлен датчик дождя, возможно целиком автоматическое управление стеклоочистителями.

При любом варианте конструкции неизменным остается только наличие сменной щетки стеклоочистителя. Щётка крепится к рычагу (поводку) при помощи адаптера (защёлки). Адаптер может являться неразъёмной частью каркаса либо отдельно входить в комплект щёток. Подробнее о различных типах адаптеров Вы можете прочитать в статье Виды креплений щеток стеклоочистителя

Как можно сделать дворники быстрее на ВАЗ-2109

Как показывает практика, чем дольше эксплуатируется машина, тем чаще в ней что-нибудь ломается. Особенно это утверждение справедливо для отечественных автомобилей.

В настоящей статье мы расскажем, как сделать так, чтобы дворники работали быстрее на ВАЗ-2109. Отзывы владельцев данной модели говорят об одном – именно система очистки стекол в ней крайне слаба и капризна. Причем нарушение работы происходит обычно достаточно неожиданно – еще накануне все было в порядке, и вот сегодня дворники еле-еле передвигаются.

Само собой разумеется, что с такой неисправностью управлять машиной неудобно, и более того, опасно, особенно в межсезонье, когда практически каждый день с неба или капает дождь либо же валит снег.

Причины

В реальности причин выхода из строя дворников существует довольно много. И что интересно – ненадлежащий уход за транспортным средством во всех случаях стоит на первом месте. Часто проблема возникает из-за слабости самой конструкции – над ней инженеры Волжского автозавода явно трудились не особо долго и сильно не заморачивались.

Неполадки в работе стеклоочистителей девятки происходят обычно из-за следующих причин:

разрушение либо же деформация рычагов, приводящих в движение щетки;
обрыв питающей проводки или же загрязнение, износ контактов в соединительной клемме;
попадание посторонних предметов в механизм привода – даже небольшой камешек без труда выводит его из строя;
примерзание щеток к стеклу – достаточно распространенная ситуация в зимний период;
замыкание обмотки мотора.

Между тем 2109 – это модель, которая требует постоянного присмотра и профилактики.

Слабый электропривод щеток и низкое качество материалов – приводит к тому, что все ломается буквально на раз, стоит только забыть о профилактике на какие-то 2-3 месяца. В итоге набившаяся грязь и коррозия приводят к тому, что стеклоочистители двигаются еле-еле.

Все узлы дворников требуют регулярной смазки, прочистки и ухода. Зимой не забывайте снимать щетки, оставляя транспортное средство на улице. При малейшей неполадке стеклоочистители необходимо ремонтировать – только так удается продлить их срок службы. В противном случае автовладельцу придется регулярно менять ту или иную деталь системы, вышедшую из строя.

Ремонт

Неисправный механизм понадобится:

полностью разобрать;
очистить от ржавчины и грязи;
осмотреть сервопривод;
смазать подвижные части;
собрать и установить на место.

В большинстве случаев этого достаточно. Такие работы проведет даже неопытный автолюбитель. Если это не принесло ожидаемого результата, а никаких других неисправностей вы обнаружить так и не смогли – стоит обратиться к профессионалам. В большинстве случаев попытки самостоятельно разобраться приводят к усугублению положения.

Впрочем, чаще всего из строя выходит электромоторчик или так называемая трапеция. Ремонту ни то, ни другое не подлежит и потому данные элементы просто меняют на новые.

Другие способы ускорить работу стеклоочистителей

Если замедление происходит в основном зимой, советуем заменить смазку на Циатим. Это вещество не боится холодов до минус 60. Причем оно достаточно густое и отлично держится на деталях – одной обработки хватает надолго.

Помните, что перед смазкой следует очистить подвижные элементы от ржавчины и обезжирить. Стоит также использовать Циатим и в редукторе.

Опытные люди советуют для ускорения работы дворников:

поменять 53 контакт местами с 53b;
произвести регулировку стеклоочистителей;
убедиться, что масса, идущая от моторчика хорошо держится.

В последнем случае нужно зачистить не только место соединения, а еще и убедиться, что данный провод надежно крепится к кузову.

Стоит, в числе прочего, заменить стандартное реле, включенное в схему дворников, на прибор дающий возможность отрегулировать паузу между движениями. Делается это очень просто. В монтажном блоке соответствующий исполнительный механизм располагается в верхнем ряду (третий справа) – его просто вынимают и вставляют новый.

Через реле

Идея заключается в том, что общая электрическая схема стеклоочистителей снабжается добавочным реле. Это позволяет заметно ускорить работу щеток.

Однако в таком случае останутся доступными только два режима работы дворников:

прерывистый;
ускоренный постоянный.

Новое реле устанавливают на разрыв существующего разъема. Для него приобретают дополнительную колодку – провода к ней идут от монтажного блока и далее следуют к двигателю стеклоочистителей. Потребуется еще реле на 5 контактов и розетка под него.

17.19 Проверка функционирования и замена мотора стеклоочистителей

Если мотор привода стеклоочистителей не работает вообще, в первую очередь проверьте состояние предохранителя (Раздел Предохранители — общая информация ).

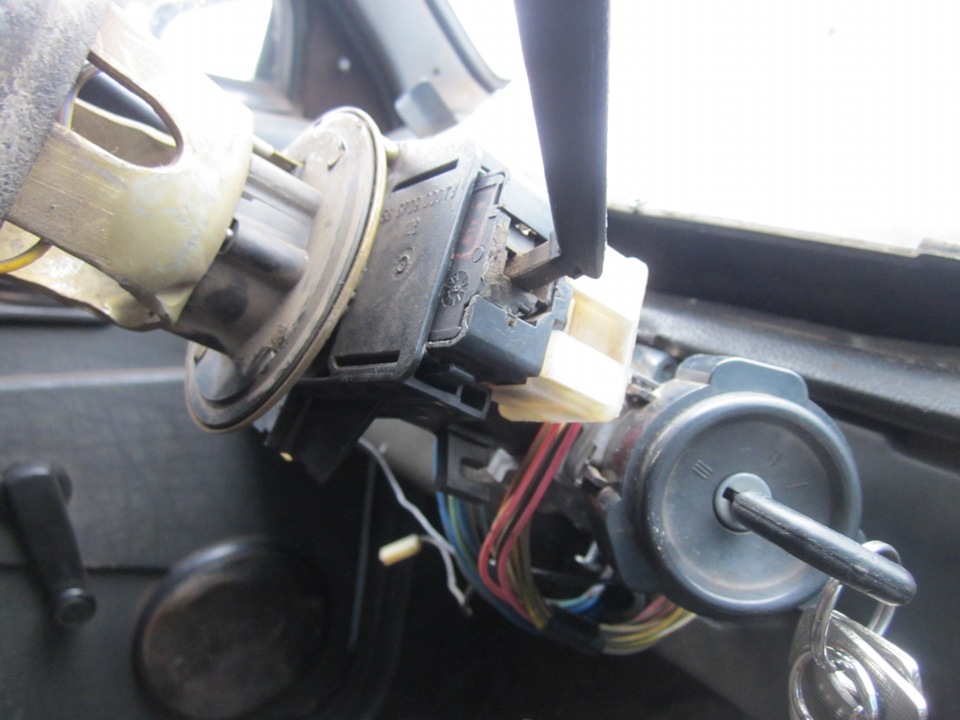

Проверьте исправность выключателя стеклоочистителей (Раздел Проверка исправности функционирования и замена универсального подрулевого переключателя ).

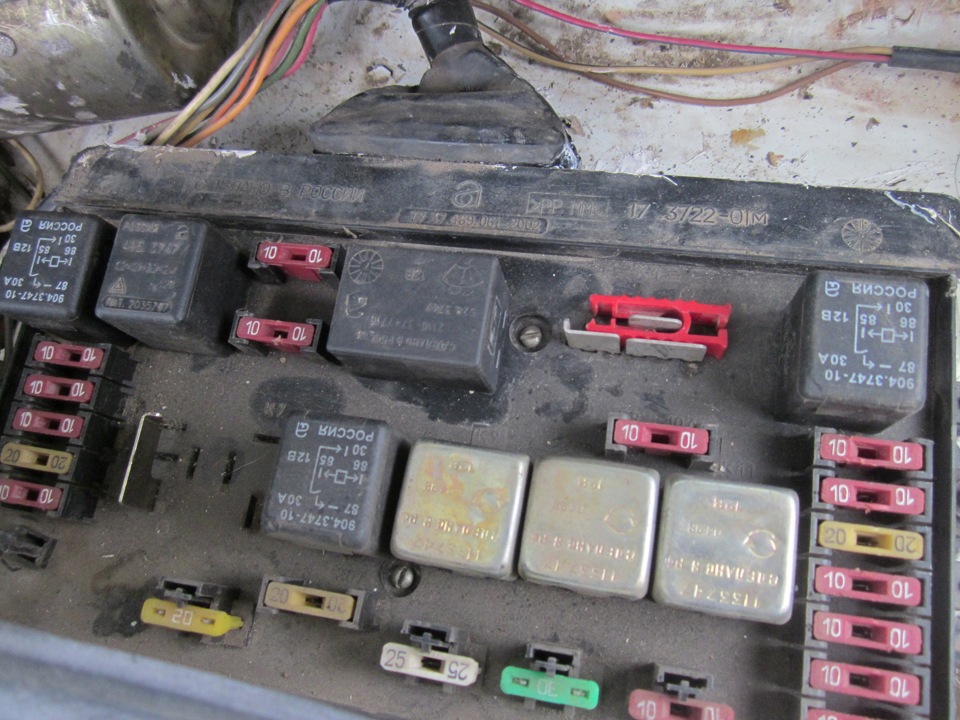

Извлеките из монтажного блока предохранителей прерыватель цепи (Раздел Предохранители — общая информация ). При помощи омметра измерьте сопротивление между клеммами. Если сопротивление равно нулю, замените прерыватель цепи.
Снимите мотор привода стеклоочистителей (см. п. 1-5 ). Поверните ключ зажигания в положение ON.
При выключенных стеклоочистителях измерьте сопротивление между клеммой 4 разъема мотора и массой. Показание должно равняться нулю. Если нет, — восстановите нарушенное заземление.

Расположение клемм электрического разъема мотора очистителей ветрового стекла.

Переведя переключатель в стеклоочистителей на низкоскоростной режим, измерьте напряжение на клемме 5. Оно должно равняться напряжению батареи. Если это так, но мотор не работает, то он неисправен и подлежит замене.

Отсоедините отрицательный провод от батареи.
Восковым карандашом пометьте положение щеток на ветровом стекле, затем отдайте гайки и снимите рычаги стеклоочистителей.
Снимите крышку обтекателя (Глава Кузов ).
Рассоедините электрический разъем мотора, отдайте крепежные болты и снимите мотор в сборе с тягами, вынув его из пространства под обтекателем.
Удерживая приводной кривошип мотора гаечным ключом, отдайте гайку и снимите кривошип. Переверните сборку вверх дном, отдайте три крепежных винта и отделите мотор от сборки тяг.

Детали сборки мотора с тягами привода рычагов стеклоочистителей.

Установку производите в обратном порядке.

Очиститель стекла двери задка

Проверьте состояние предохранителя в монтажном блоке (Раздел Предохранители — общая информация ).
Снимите облицовку панели выключателей на приборной доске и снимите выключатель стеклоочистителя окна двери задка (Глава Кузов ). Подсоедините выключатель и опробуйте клемму 1 при включенном зажигании. Вольтметр должен показать напряжение батареи. Если нет, в контуре между выключателем и монтажным блоком предохранителей имеется обрыв.

Расположение клемм электрического разъема выключателя очистителя стекла двери задка.

Если напряжение батареи присутствует на соответствующих клеммах, клеммные соединения проводки найдены в удовлетворительном состоянии, а мотор не работает, неисправен выключатель.
Поднимите дверь задка и снимите панель внутренней ее обивки (Глава Кузов ).
Рассоедините электрический разъем на сборке мотора стеклоочистителя.
Повернув ключ зажигания в положение OFF, удостоверьтесь, что сопротивление между клеммой 3 мотора и массой равно нулю. Если это не так, восстановите нарушившееся заземление. Закройте дверь задка и удостоверьтесь, что сопротивление между клеммой 6 и массой равно нулю. Если нет, — произведите ремонт датчика-выключателя неплотного закрывания двери задка и/или электропроводки.
Включите зажигание и проверьте наличие питания на моторе в каждом из положений выключателя (переключателя). Если напряжение присутствует, выключатель и электропроводка в порядке, замените мотор.

Детали установки стеклоочистителя окна двери задка

Схема подключения дворников ( стеклоочистителей ) на ВАЗ-2109, 2108 и 21099 — пригодится в случае неисправности дворников

1 — моторедуктор стеклоочистителя ветрового стекла;

2 — термобиметаллический предохранитель;

3 — электродвигатель насоса омывателя;

4 — электромагнитный клапан омывателя ветрового стекла;

8 — переключатель стеклоочистителей и омывателя стекол;

КЗ — реле стеклоочистителя ветрового стекла;

А — порядок условной нумерации штекеров в колодке стеклоочистителя;

Б — к выводу «30» генератора;

а — щетка 2-й скорости стеклоочистителя;

б — щетка 1-й скорости стеклоочистителя;

в — пружинная пластина концевого выключателя;

г, д — контактные стойки концевого выключателя;

С1, С2 — помехоподавительные конденсаторы;

Плюс, через реле зажигания приходит с разъема Блока предохранителей Х11 по оранжевому проводу на моторедуктор, проходит там через термопредохранитель и по желто-белому проводу возвращается к подрулевому переключателю на контакт 53а. В положении переключателя IV или V (медленная скорость постоянно и быстрая скорость постоянно) ток подается к мотору по серому и серо-оранжевому проводу соотвественно. Все остальное: реле, черно-белый провод и парковочный размыкатель в моторе нужны для прерывистых режимов и для парковки дворников если ты выключил их в момент когда щетки были не внизу стекла.

Источник

Замена трапеции и моторчика дворников (стеклоочистителей)

Конструкция трапеции на автомобилях ВАЗ 2109-2108 достаточно надежная и производить ее замену практически никогда не приходится, или же в исключительных случаях. Но снимать ее понадобится в том случае, если необходима замена моторчика дворников. Эта деталь выходит из строя гораздо чаще. Выполнить этот ремонт своими руками достаточно просто и для этой работы нам понадобится следующий инструмент:

ключ рожковый или накидной на 24
головка торцевая на 10
удлинитель
трещотка
отвертка плоская

Прежде чем приступа к данному ремонту, необходимо снять рычаги стеклоочистителей с автомобиля. Затем отверткой поддеваем резинки, которые одеты поверх штоков со шлицам, и снимаем их как это показано на фотографии ниже:

После чего откручиваем гайки с обоих сторон:

И снимаем под ними еще уплотнительные резинки. Затем откручиваем гайку крепления трапеции и моторчика с внутренней стороны, как это наглядно продемонстрировано на примере:

Далее отсоединяем штекер с проводами питания от моторчика:

Теперь остается слегка просунуть валы со шлицами в отверстия в кузове, чтобы таким образом освободить трапецию:

И немного проворачивая всю эту конструкцию для удобного демонтажа, вынимаем ее из своего места:

Если нужно заменить моторчик, то откручиваем его от основного механизма, и производим в дальнейшем установку всех снятых деталей в обратной последовательности.Что касается цены на данные детали, то отдельно трапецию можно купить за 1000 рублей и за такую же цену можно приобрести сам моторчик.

Почему не работает задний дворник ВАЗ 2109? Поиск и ремонт неисправностей

Стеклоочистители, дворники, щетки — это по сути одно и то же. Как правило мы вспоминаем о существовании оных исключительно когда начинается дождь или когда очередная пролетающая мимо птичка посулила нам большое богатство прямо на «лобовуху» :-). Тогда-то мы и вспоминаем о существовании этих чудо устройств, способных так легко и непринужденно сделать всю грязную работу или просто обеспечить нам нормальную видимость во время дождя, необходимую для безопасного движения.

Согласно «закону подлости» дворники перестанут работать именно в тот момент, когда пойдет дождь, снег или когда стекло будет нуждаться в чистке. Но от этого легче не становится, неисправность нужно устранить, однако перед этим ее не мешало бы найти. На практике оказалось, что найти причину почему не заводится двигатель гораздо проще, чем понять почему не работает задний дворник ВАЗ 2109. Честно говоря, по началу, даже не знал с чего начать и что собственно проверять, механизм простой как «два рубля» и каких-либо сбоев быть не может, однако факт остается фактом, дворник не работает и не реагирует ни на что.

Как вы уже догадались, сегодня речь пойдет о заднем дворнике, точнее о том, почему не работает задний дворник ВАЗ 2109.

Итак, давайте разбираться что, как и почему…

Не работают стеклоочистители: моторчик крутит и щетки на месте:

Причиной этого может быть плохой контакт или сильный износ приводного вала редуктора.
Открутилась гайка крепления трапеции к приводу.

Задний дворник не работает и не слышно звука моторчика:

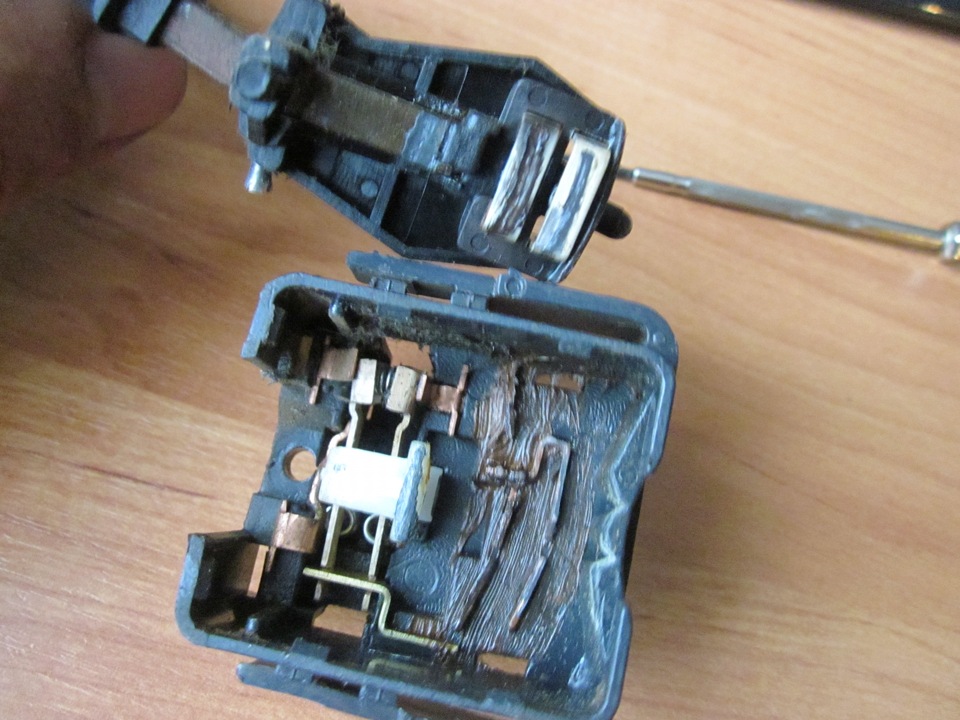

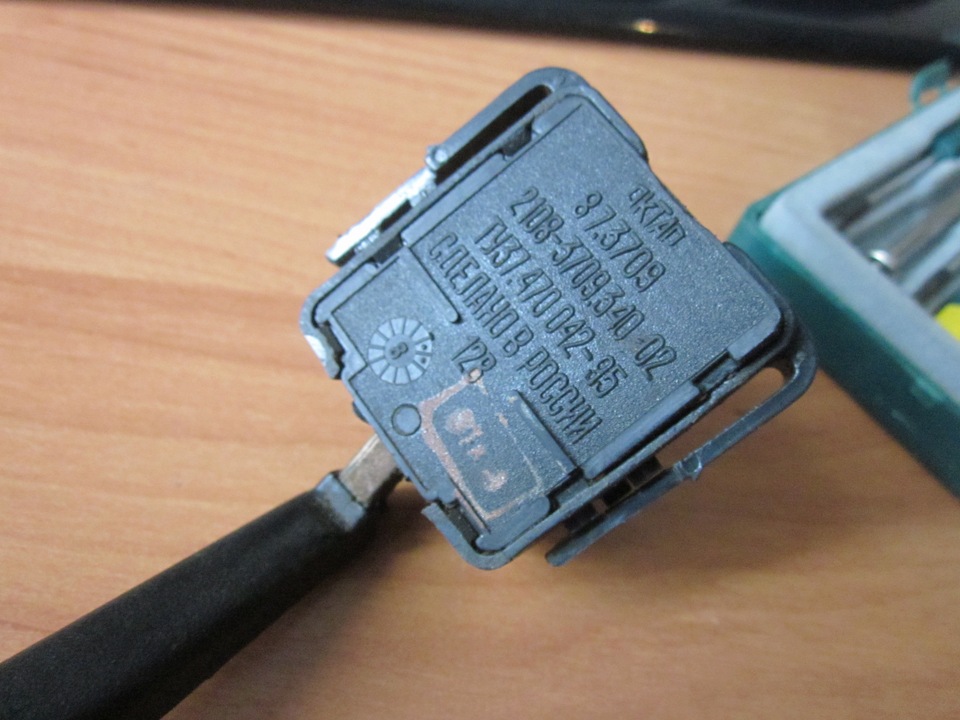

Возможно из строя вышел подрулевой включатель дворника. Проверьте тестером напряжение на проводах.
Из строя вышел сам привод (мотор) стеклоочистителя.

Проблема с контактами, которые идут к моторчику или в самом редукторе. Используя тестер, проверьте рабочий мотор или нет, в случае если он не рабочий вам придется разбирать его или произвести полную замену.

Как снять мотор-редуктор заднего дворника ВАЗ 2109?

Установите задний дворник ВАЗ 2109 в вертикальное положение и открутить гайку крепления.
После снимите рычаг стеклоочистителя полностью.
Снимите защитный колпачок тот, что на валике.
Ключом открутите гайку крепления кронштейна.
Далее снимаем обивку багажника, вынув пистоны по очереди только в тех местах, которые не позволяют добраться к колодке с проводами.
После снятия обивки, Вы увидите две колодки одна с проводами, вторая — колодка жгута. Вам нужно их отсоединить.
Осталось открутить два болта стеклоочистителя и снять его с задней двери.

Приступим к разборке самого стеклоочистителя ВАЗ 2109

Снимите резиновое кольцо и шайбу с корпуса редуктора.
После этого снимаем по очереди стопорное и уплотнительное кольцо.
Открутите винты крепления крышки редуктора, после чего снимите крышку с кронштейном.
Под крышкой вы увидите уплотнительную прокладку, которую также необходимо снять.
В корпусе редуктора расположен механизм, который водит дворник — достаем его из корпуса.
При помощи отвертки извлеките шестерню редуктора.
Достаньте из корпуса якорь.

Теперь проверьте механизм

Щетки в щеткодержателе должны свободно передвигаться, в случае заедания замените их новыми.
Про помощи тестера проверьте работоспособность моторчика. При необходимости нужно заменить.
Проверьте шестерню редуктора, при сильном повреждении зубов замените ее новой.
Резьба валиков должна быть целой.
Проверьте также целостность резиновых деталей, при сильном износе обязательно замените их на новые.

Вердикт

На автомобиле ВАЗ 2109 одновременно не работают электромотор и дворники по следующим причинам:

примерзшие щетки;
неправильное расположение щеткодержателей в крайних положениях и дефекты в геометрии;
окисленные/обгоревшие контактные разъемы и дефектные провода;
дефектное реле;
износ щеточно-коллекторного узла в моторедукторе;
неисправный концевой выключатель.

Исправно функционирующий моторедуктор может не передавать крутящий момент на дворники в таких случаях:

ослаблены гайки крепления рычагов на оси ведомых валов трапеции;
откручена гайка, прижимающая кривошип трапеции к ведомой шестерне редуктора;
выкрошены зубья на шестернях редуктора.

Днем переодически шел дождь. Утром когда отвозил жену на работу дворники прекрасно работали, на вот когда собрался ехать вечером и забирать с работы, обнаружил что дворники стоят, и не подают признаков жизни.Все остальное оборудование вроде бы работало. Проверил предохранители F4 (10А) и F5 (15А) — они оказались целые.Сразу подумав что видимо плохой контакт в подрулевых переключателях (т.к. я их совсем не давно их снимал, когда разбирал всю панель). Я снял переключатель проверил контакт — контакт нормальный. Короче потом разобрал переключатель:

Почистив надфилем контакты в самом подрулевом переключателе я его поставил на место.

Завел машину, пощелкал… работает только дворник заднего хода, передние не «дышат»Проверил щелкает ли реле времени, но у меня не слышно его работу.

Вообще если реле выходит из строя, то дворники все равно должны работать в самом последнем положении. Но реле я тоже разобрал и прозвонил мультиметром сопротивления, катушку реле.

Нашел схему подключения дворников от ваз 2108, но должны быть аналогична 2109.

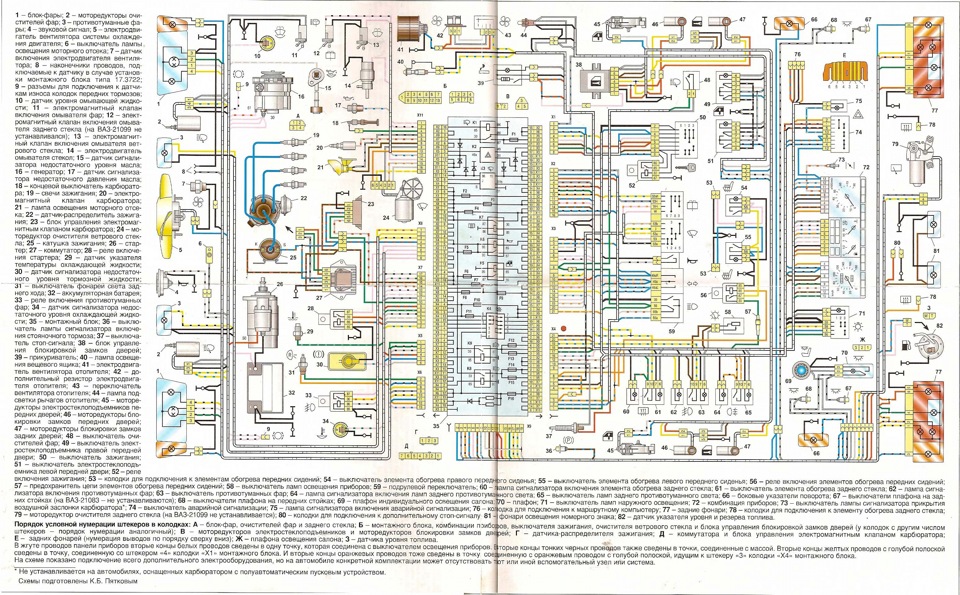

Еще нашел схему электропроводки ваз 2109

Начал вызванивать провода от гнезда реле до подрулевого переключателя. Все целое. Проверил контакты ведущие к двигателю дворников, то же все хорошо. Но блин не работают же.(Вычитал, что если реле не шумит и предохранители не горят, то надо смотреть двигатель дворников, там могли стереться или заклинить щетки. Кстати при включении зажигания +12В на двигатель как положено приходили.Сегодня снял и разобрал двигатель ( фото нет, т.к. фотоаппарата не было поблизости), ничего странного не обнаружил, все рабочее, контакты и щетки в норме.Поставил исправный двигатель, решил еще раз все проверить, взял мультиметр, ручку и тетрадь чтоб записывать что проверил, чтоб не путаться.

В процессе чисто случайно задел разъем (см.фото) и о чудо дворники заработали.Когда я прозванивал проводку то +12в как раз через этот разьем и прихоило к двигателю, т.е. видимо контакт разъема не полный был.

Итог, куча потраченного времени ( в сумме около 4-6 часов), снова работающие дворники, не потрачено ни копейки на ремонтp.s. меня последние часа 2 уговаривали ехать к авто-электрику, а это для меня человека с электронным образованием как оскорбление))

Цена вопроса: 0 ₽ Пробег: 19724 км

Если на ВАЗ 2109 не работают электродвигатель и дворники: выявление неисправностей электрического оборудования

Идентифицировать дефектный участок только по нефункционирующему электродвигателю невозможно

Здесь следует обращать внимание на подкрепляющие основной симптом факторы:

режим работы биметаллического предохранителя, защищающего моторедуктор от перегрузок;
целостность предохранителя №5, располагающегося в монтажном блоке под капотом;
работоспособность системы в крайнем верхнем положении подрулевого рычага.

Сценарий, когда в салоне ВАЗ 2109 не слышно никаких звуков и не работают дворники, означает:

электропривод недееспособен;
биметаллический предохранитель не срабатывает;
предохранитель №5 не перегорает.

Диагностический спектр мероприятий, нацеленных на устранение этой неисправности, таков:

осмотреть целостность проводов на участках рычаг управления-монтажный блок-моторедуктор;
проверить клеммы соединительных колодок элементов вышеупомянутых участков на предмет отсутствия окислов и нагара (особое внимание стоит уделить соединениям в монтажном блоке, наиболее подверженным воздействию влаги);
удостоверится в исправности подрулевого переключателя, «прозвонив» его в различных положениях мультиметром;
проверить плотность и стабильность контакта между щетками и коллектором, при необходимости зачистить контактные поверхности последнего мелкозернистой абразивной бумагой и протереть тряпочкой, смазанной техническим вазелином.

Если все вышеперечисленные мероприятия не привели к устранению неисправности, то произошел обрыв в обмотке якоря устройства и, следовательно, моторедуктор полностью подлежит замене.

О перегрузке на моторедуктор дадут знать отчетливо прослушиваемый в салоне щелчок или сгоревший предохранитель, а также неработающий электродвигатель. Спровоцировать критическую нагрузку на электропривод способны:

примерзшие к стеклу щетки;
деформированные рычаги, задевающие за различные изъяны кузова;
посторонний предмет, попавший в корпус моторедуктора при сборке.

Альтернативная причина – короткое замыкание в обмотке электромотора, исключающая возможность проведения «курса лечения» агрегата.

В первых двух положениях на ВАЗ 2109 весьма часто дворники не работают, но при этом в крайнем положении вся система функционирует исправно. Виной тому – реле 52.3747, включенное в цепь монтажного блока. Реже проблема кроется в расположенном справа переключателе режимов функционирования стеклоочистителей.

К сведению:

реле может обладать обратным дефектом, при котором дворники вращаются в прерывистых положениях переключателя без остановок;
реле 52.3747 допускается заменять на 525.3747, не имеющее вывода «R».

На «подношенной» системе щетки в первых двух положениях переключателя могут чистить без остановок еще из-за дефекта в концевом выключателе, расположенном на крышке моторедуктора:

кулачок ведомой шестерни редуктора не воздействует пластину (устраняется подгибом пластины);
контактирующие элементы окислились или обгорели.

каркасниккаркасникКапризный концевой выключатель также может наравне с открученной гайкой кривошипа трапеции спровоцировать остановку дворников в произвольном положении.

Важно! Для получения доступа к внутренностям моторедуктора необходимо снять весь привод стеклоочистителя. Осуществить последнее можно только после отсоединения контактных разъемов, демонтажа всех реле в блоке предохранителей, вентилятора печки, гаек, фиксирующих оси под щеткодержатели, болта кронштейна, крепящего электродвигатель к кузову

стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 — особенности конструкции

Комплект очистителя ветрового стекла типа 33.5205 состоит из электрического привода, рычагов и щеток. Движение щеток стеклоочеститлей- параллельное. Схема включения стеклоочистителя показана на рис. 9.21. Стеклоочистители ветрового стекла могут быть отечественного или импортного производства. Стеклоочистители взаимозаменяемы по присоединительным и посадочным размерам. Также взаимозаменяемы и моторедукторы (электродвигатели с редукторами) этих стеклоочистителей, хотя они имеют некоторые отличия в конструкции. Стеклоочиститель имеет три режима работы: 1-й и 2-й режимы постоянные (но с различными скоростями движения щеток), а 3-й режим — с прерывистым движением щеток стеклоочистителя. Электродвигатель стеклоочистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу, большом сопротивлении их движению или при заедании механизма стеклоочистителя в очистителе устанавливается термобиметаллический предохранитель многоразового действия. У моторедукторов импортного производства предохранитель установлен под крышкой редуктора на панели концевого выключателя, а у отечественных моторедукторов предохранитель вынесен на кронштейн привода стеклоочистителя. Прерывистый режим работы стеклоочистителя обеспечивается электронным реле типа 52.3747, установленным в монтажном блоке. Это реле также включает моторедуктор стеклоочистителя (малую скорость) при включении омывателя ветрового стекла. В монтажном блоке 2114-3722010 устанавливается реле типа 526.3747 без вывода «К». Характеристики его такие же, как у реле 52.3747. Это реле можно устанавливать и в прежний монтажный блок. На части автомобилей ваз 2108, ваз 2109 могут быть установлены стеклоочистители стекла двери задка вместе с электромагнитными клапанами омывателя. Схема включения стеклоочистителя приведена на рис. 9.22. Стеклоочиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах стеклоочистителей установлен термобиметаллический предохранитель для защиты от перегрузок. У стеклоочистителя при нагрузке моторедуктора моментом 0,49 Н•м (0,05 кгс•м), напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора должно быть (50±5) мин, а потребляемая сила тока не более 2 А.

ПОЛЕЗНЫЙ СОВЕТ Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток стеклоочистителя, можно попробовать восстановить работоспособность старых щеток. Опустите щетки стеклоочистителя на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.

Рис. 9.21. Схема включения стеклоочистителя и омывателя ветрового стекла на автомобиле ваз 2108, ваз 2109, ваз 21099:

1 — моторедуктор стеклоочистителя ветрового стекла; 2 — термобиметаллический предохранитель; 3 — электродвигатель насоса омывателя; 4 — электромагнитный клапан омывателя ветрового стекла; 5 — монтажный блок; 6 — замок зажигания; 7 — реле зажигания; 8 — переключатель стеклоочистителей и омывателя стекол; КЗ — реле стеклоочистителя ветрового стекла; А — порядок условной нумерации штекеров в колодке стеклоочистителя; Б — к выводу «30» генератора; а — щетка 2-й скорости стеклоочистителя; б — щетка 1-й скорости стеклоочистителя; в — пружинная пластина концевого выключателя; г, д — контактные стойки концевого выключателя; С1, С2 — помехоподавительные конденсаторы; L1, L2 — дроссели

Рис. 9.22. Схема включений стеклоочистителя стекла двери задка на автомобилях ваз 2108, ваз 2109:

1 — электродвигатель насоса омывателя; 2 — электромагнитный клапан включения омывателя заднего стекла; 3 — монтажный блок; 4 — замок зажигания; 5 — переключатель стеклоочистителей и омывателя стекол; 6 — стеклоочиститель заднего стекла; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в колодке стеклоочистителя заднего стекла

стеклоочиститель ветрового стекла ВАЗ 2106 — устройство, особенности конструкции

монтажные блоки автомобилей ваз 2108, ваз 2109, ваз 21099

особенности конструкции задней подвески автомобилей ваз 2108, ваз 2109, ваз 21099
