Регулировка клапанов ваз 2106 своими руками

Назначение клапанов двигателя ВАЗ 2106

Одной из наиболее важных систем, требующих регулировки в процессе эксплуатации, является механизм газораспределения (ГРМ). Конструкция этого механизма позволяет своевременно подавать топливно-воздушную смесь в камеру сгорания и отводить отработанные газы из цилиндров двигателя.

В состав ГРМ входят распределительный и коленчатый валы и связывающая их цепь. За счёт ГРМ происходит синхронное вращение двух валов, что, в свою очередь, позволяет строго соблюдать последовательность открытия и закрытия клапанов во всех цилиндрах.

Цепь газораспределительного механизма обеспечивает синхронное вращение двух валов

Кулачки распредвала воздействуют на специальные рычаги, которые толкают стержни клапанов. В результате клапаны открываются. При дальнейшем вращении распредвала кулачки занимают исходную позицию, и клапаны закрываются.

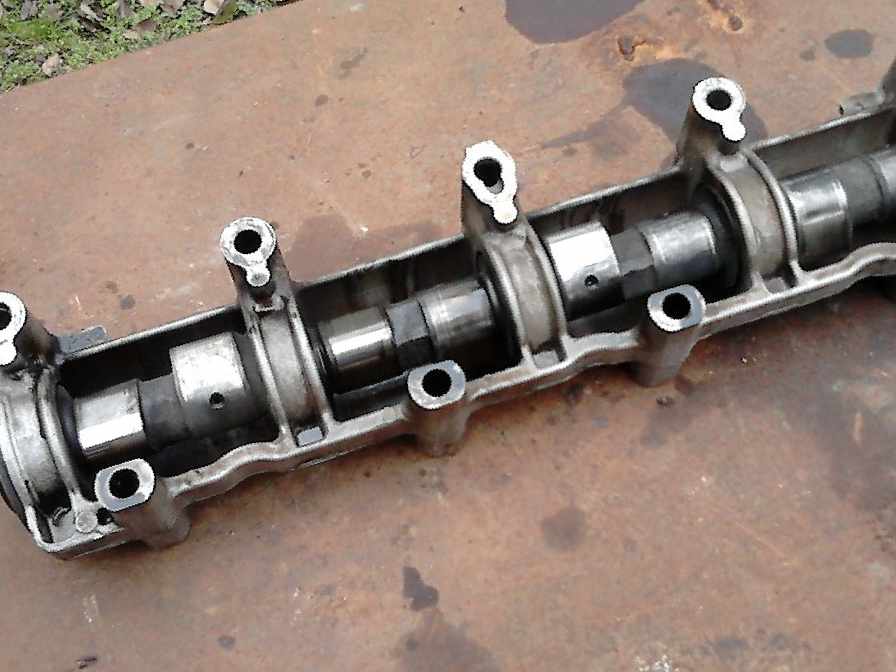

Распределительный вал является основным элементом механизма газораспределения

Таким образом, результатом работы газораспределительного механизма является последовательное и своевременное открытие и закрытие клапанов.

Клапаны бывают двух видов:

Впускные (открывают подачу топлива в камеру сгорания).
Выпускные (обеспечивают отвод отработанных газов).
Для каждого цилиндра двигателя ВАЗ 2106 предусмотрен свой впускной и выпускной клапан

Замена прокладки клапанной крышки

Необходимость демонтажа крышки ГБЦ возникает в следующих ситуациях:

при натяжении цепи в двигателе;
при замене прокладки клапанной крышки;
при регулировке клапанов;
при замене других деталей двигателя.

Процесс несложен и при минимальных слесарных навыках не займёт много времени. Для этого потребуется:

головки на 8 и 10;
удлинитель для ключей;
вороток либо трещотка;
плоскогубцы.

Порядок замены прокладки клапанной крышки

Прокладка клапанной крышке меняется следующим образом:

Откручиваем три гайки и снимаем крышку с металлического корпуса воздушного фильтра.
Вынимаем из корпуса воздушный фильтр.
Откручиваем четыре гайки крепления корпуса фильтра к верхней части карбюратора.

После замены прокладки сборка производится в обратном порядке.

Видео: замена прокладки клапанной крышки

Порядок закручивания гаек на клапанной крышке

Гайки на клапанной крышке следует затягивать в строго определённой последовательности очень аккуратно, так избыточные усилия могут сорвать резьбу на шпильках. Сначала нужно затянуть гайки в середине крышки, а затем постепенно переходить к её краям.

Правильно и своевременно отрегулированные клапаны позволят владельцу ВАЗ 2106 избежать гораздо более серьёзных проблем. Сделать это можно самостоятельно, обладая стандартным набором инструментов и приспособлений и тщательно изучив рекомендации профессионалов.

Полезные советы

Особое внимание перед началом регулировки клапанов следует уделить цепи газораспределительного механизма. Цепь должна быть установлена правильно

Следует тщательно проконтролировать степень её натяжения.

Неравномерный стук в зоне верхней части клапанной крышки является свидетельством того, что тепловые зазоры клапанов увеличены и необходима их регулировка. Для регулировки и измерения зазора необходимо использовать особые щупы, ориентированные на регулировку классических двигателей ВАЗ.

Эти щупы обладают большей шириной. Стандартные щупы являются достаточно узкими и не способны перекрыть весь зазор по ширине в зоне нажимных рычагов и кулачков распределительного вала. Это не дает возможности определения корректной величины зазора.

В большинстве случаев на чехле, сопровождающем щуп, находится схема регулировки клапанов. Она представлена и оформлена в виде таблицы. Хорошо отрегулированный двигатель на автомобиле ВАЗ модели 2106 является достаточно надежной конструкцией.

Отрегулированные клапана снижают шумность работы двигателя, обеспечивают его максимальную отдачу и топливную экономичность. Для достижения и поддержания максимальных эксплуатационных показателей, предусмотренных заводом-изготовителем, регулировку необходимо производить с предпочтительной периодичностью в 15 тысяч километров пройденного пути.

https://autostuk.ru/regulirovka-klapanov-vaz-sxema-poryadok-remonta-svoimi-rukami.html
https://vaznetaz.ru/publ/remont_vaz_samomu/regulirovka-klapanov-vaz-2106.html
https://natapku.ru/obsluzhivanie-remont/regylirovka-klapanov-vaz-2106.html

Возможные ошибки

Если регулировка сделана правильно, посторонние щелчки в моторе должны исчезнуть. Если этого не произошло, значит, что-то сделано не так. Самая распространённая ошибка — нарушение последовательности регулировки цилиндров, если работа проивзодится своими руками. Выставлять зазор на клапанах инжектора нужно только в вышеуказанном порядке и никак иначе, не надо нарушать схему. Если начать не с того цилиндра, это может полностью нарушить работу всей системы газораспределения, в результате чего посторонний шум в двигателе никуда не исчезнет. И более того, он может стать громче. Исправить эту ошибку можно только одним способом: выставить 4 цилиндр в верхнюю мёртвую точку в соответствии с меткой и настроить всё заново.

Отрегулировать клапана на ВАЗ 2107 — задача не такая сложная, как кажется на первый взгляд. Главное – соблюдать правильную последовательность цилиндров, приведённую выше. Кроме того, не следует слишком усердствовать, затягивая болты на крышке блока цилиндров, так как резьбу там легко можно сорвать.

Зачем нужна регулировка клапанов

Многие автовладельцы думают, что регулировка клапанов требуется для того, чтобы снизить уровень шума работы двигателя. На самом деле все гораздо сложнее.

У каждой детали в силовом агрегате есть коэффициент расширения при нагревании. То есть, когда она нагреется до рабочей температуры, размеры немного увеличатся. Так происходит даже с самыми мелкими частями мотора. Именно поэтому зазор в приводе клапанов называют тепловым. Так, вот, представьте себе, что зазор недостаточно велик, и после нагрева распределительный вал будет постоянно держать открытым клапан. Это называется «зажат». Отсюда мы получаем уйму неприятностей и головных болей:

Падение компрессии в цилиндре, как следствие – затрудненный запуск двигателя, недостаточная мощность, повышенный расход топлива, недостаточная температура сгорания и еще много чего;
Постоянно открытый клапан – это неминуемое его сгорание. Сначала это будет нагар, потом он превратится в постоянно раскаленный осадок, который будет зажигать рабочую смесь тогда, когда ему вздумается. Закончится это все дорогим ремонтом. Кроме того, если двигатель инжекторный, есть риск уничтожить форсунку, и не только ее, потому что раскаленные газы будут вырываться во впускной коллектор. Естественно, если зажат будет впускной клапан. Тут будут и выстрелы карбюратор, и в воздушный фильтр, если первый установлен.

Если же клапан будет свободным, то есть, зазор слишком велик, то это приведет к неполному открыванию клапана, соответственно, к падению мощности, тут же будет и перерасход топлива, потому что придется подливать больше топлива.

Замена седел

Процедура замены состоит из двух ответственных процедур: удаления старых деталей и монтажа новых.

Удаление старых посадочных элементов

Замена седел клапанов выполняется на демонтированной ГБЦ с разобранным газораспределительным механизмом. Удалить старое кольцо можно с использованием сварочного аппарата, если материал, из которого оно изготовлено, позволяет это сделать.

Для выполнения процедуры изготавливается съемник седел клапанов — берется старый ненужный клапан, тарелку которого необходимо проточить до размеров внутреннего диаметра седла.

После этого полученный инструмент утапливают в посадочное место, не доходя до края 2-3 мм и «прихватывают» сваркой в 2-3 местах. После клапан вместе с металлическим кольцом выбивают с обратной стороны молотком.

Седло клапана, изготовленное из металлов, не подлежащих сварке, можно удалить путем вкручивания в него отрезка трубы, используемого как съемник седел клапанов. Для этого на внутренней поверхности кольца нарезается резьба. Аналогичную резьбу наносят на внешнюю поверхность подходящей по диаметру металлической трубы.

Пошаговое руководство по регулировке тепловых зазоров клапанов на ВАЗ 2106

Прежде чем приступать к выполнению этой работы, стоить учесть, что двигатель автомобиля должен быть холодным, то есть его температура должна быть максимально приближена к комнатной. Стоит также отметить, что натяжение цепи привода ГРМ должно быть нормальным.

Первым делом нужно снять клапанную крышку. После этого выставить шкив коленвала и распредвала по меткам. Если цепь была одета правильно, то метки должны совпадать, но все равно лучше лишний раз проверить. Итак, метка на шкиве коленчатого вала должна совпадать с длинной меткой на передней крышке двигателя. Вот так все выглядит наглядно:

Специально сделал более приближенно, чтобы видно было лучше:

Теперь смотрим на звезду распредвала и там также метка на шестерне должна совпасть с выступом на крышке. Ниже на фотографии все представлено:

При таком положении коленчатого и распределительного вала поршень четвертого цилиндра находится в верхней мертвой точке (ВМТ). Именно в этот момент необходимо регулировать зазор 6-го и 8-го клапана. Если вы делаете это впервые, то имейте ввиду, что отсчет номеров клапанов ведется с левой стороны, то есть с передней части двигателя. Чтобы понять, какие именно клапан нужно регулировать в этом положении, я покажу все на пальцах, в буквальном смысле:

Теперь берем щуп толщиной 0,15 мм и вставляем его между рокером и распредвалом, ниже на фото более наглядно все это показано на примере 8-го клапана:

Если щуп проходит без усилия, значит зазор слишком большой и его необходимо сделать меньше. Если же наоборот щуп не проходит между рокером и распредвалом ВАЗ 2106, значит зазор нужно уменьшить до 0,15 мм. Регулировка зазоров осуществляется при помощи регулировочного болта и контрольной гайки следующим образом. Сначала слегка ослабляем контрящую гайку ключом на 17, а ключом на 13 уже выставляем необходимый зазор, откручивая его или наоборот закручивая.

Как только регулировочным болтом добьетесь необходимого зазора, можно закручивать контргайку. Но стоит учесть, что во время затяжки зазор может уменьшиться, так что проверьте зазор после закручивания гайки и при необходимости отрегулируйте заново.

Остальные клапан регулируются точно также, но в строго определенной последовательности, о чем подробно напишу ниже.

Основные неисправности ГРМ ВАЗ 2101

Согласно статистике, каждая пятая неисправность двигателя происходит в газораспределительном механизме. Порой различные неисправности имеют похожие симптомы, поэтому на диагностику и ремонт тратится много времени. Выделяют следующие наиболее распространённые причины неисправности ГРМ.

Неправильно выставленный тепловой зазор между рокерами (рычагами, коромыслами) и кулачками распредвала. Это приводит к неполному открытию или закрытию клапанов. В процессе работы клапанный механизм нагревается, металл расширяется, и происходит удлинение клапанных стержней. Если тепловой зазор выставлен неправильно, двигатель будет с трудом запускаться и начнёт терять мощность, появятся хлопки из глушителя и стук в районе мотора. Устраняется эта неисправность корректировкой зазора или заменой клапанов и распредвала в случае их износа.
Износ маслосъёмных колпачков, клапанных штоков или направляющих втулок. Следствием этого станет увеличение расхода моторного масла и появление дыма из выхлопной трубы во время холостого хода или перегазовок. Неисправность устраняется заменой колпачков, клапанов и ремонтом ГБЦ.
Выход из строя привода распредвала в результате ослабления или обрыва цепи, поломки натяжного устройства или цепного успокоителя, износа звёздочек. В результате нарушатся фазы газораспределения, клапаны зависнут, а двигатель заглохнет. Потребуется его капитальный ремонт с заменой всех вышедших из строя деталей.
В результате проскальзывания или обрыва цепи привода ГРМ клапаны могут изогнуться
Поломка или усталость клапанных пружин. Клапаны будут закрываться не до конца и начнут стучать, нарушатся фазы газораспределения. В этом случае пружины следует заменить.
Неполное закрытие клапанов из-за обгорания рабочих фасок клапанных тарелок, образования налёта из отложений некачественного моторного масла и топлива. Последствия будут аналогичны описанным в пункте 1 — потребуется ремонт и замена клапанов.
Износ подшипников и кулачков распредвала. В результате нарушатся фазы газораспределения, снизится мощность и приёмистость двигателя, в ГРМ появится стук, а отрегулировать тепловой зазор клапанов станет невозможно. Проблема решается заменой изношенных элементов.

После устранения любой из неисправностей двигателя ВАЗ 2101 обязательно потребуется регулировка зазора между рокерами и кулачками распределительного вала.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Это интересно: Lamborghini Aventador LP700-4

Бензиновый двигатель

Так выглядит двигатель Mitsubishu ASX 1.6 с бензиновым двигателем Для этого следует выполнить следующие действия:

Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
Демонтируем катушки зажигания и клапанную крышку.
Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).
Выставляем метки распредвала двигателя
Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.
Проверяем величину клапанных просветов двигателя
Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.
Регулируем зазоры клапанов
Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
В указанные места наносим герметик и закручиваем клапанную крышку.
Наносим герметик и закручиваем клапанную крышку двигателя

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Так регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Регулировка тепловых зазоров клапанов на импортных автомобилях

Своевременная установка правильного размера зазора необходима и для двигателей авто импортных производителей. Как правило, процесс регулировки мало отличается от проведения данных операций на отечественных двигателях. Так, к примеру, на автомобилях марки «Хонда» зазоры клапанов можно установить собственноручно, без помощи специалиста, воспользовавшись при этом лишь отверткой и гаечным ключом. Как исключение можно назвать несколько редких силовых агрегатов производителя, в которых применяется система гидрокомпенсации (двигатели типа С32А). В остальных же двигателях различных серий (В16-18-20; D13-14-15-16-17; R18-20; ZC и другие) ремонт проводится довольно просто и без использования дополнительного оборудования и оснащения.

Как отрегулировать клапана на ВАЗ 2106: пошаговая инструкция

Регулировка клапанов на ВАЗ 2106 потребует обязательного соблюдения всей последовательности действий, использования соответствующих простейших инструментов и тщательной предварительной подготовки.

Такая работа не представляет сложности, поэтому выполнить ее можно, даже не имея большого практического опыта ремонта и обслуживания вазовских моторов. Нужно лишь учитывать порядок регулировки клапанов, который зависит от конкретной модификации двигателя.

Чтобы отрегулировать клапана на ВАЗ 2106, потребуются следующие инструменты:

ключ поворота коленвала;
микрометр или регулировочный щуп;
отвертки с плоским лезвием;
торцевые рожковые ключи;
прокладка клапанной крышки.

В комплекте инструментов к автомобилю можно найти специальный щуп толщиной в 0,15 миллиметров. На относительно свежих неизношенных двигателях использование таких измерителей позволяет максимально точно выставить зазор клапанов, существенно упрощая ремонтные работы. Однако в последующем, по мере износа седел, расстояние изменяется, и обеспечить подгонку зазора с помощью стандартных щупов, которые идут в комплекте инструментов к автомобилю, бывает уже невозможно. Поэтому специалисты рекомендуют использовать микрометр, гарантирующий максимальное качество выполнения такой работы.

Подготовительный этап

От того насколько правильно выполнен подготовительный этап, в последующем зависит качество проведенной работы и отсутствие поломок двигателя автомобиля. Проще всего регулировку зазора клапанов выполнять в гараже или любом другом закрытом и хорошо освещенном помещении.

Подготовительный этап подразумевает следующие работы:

Под задние ведущие колеса ставят упоры и включают нейтраль на коробке передач.
Открывают капот и дожидаются остывания двигателя, на что обычно уходит около получаса.
Отключают аккумулятор, что позволит исключить вероятность замыкания электропроводки.
Снимают крышку карбюратора и раскручивают трос педали газа.
Ослабляют крепление головки блока цилиндров, для чего используют ключ на 10.
Аккуратно снимают ГБЦ, запоминая расположение каждой крепежной шпильки.

Нелишним будет дополнительно проверить правильность натяжения цепи ГРМ. Износ привода газораспределительного механизма может привести к появлению посторонних стуков на заведённом двигателе. В худшем случае при проскакивании зубьев цепи поршень, движущийся на огромной скорости, врезается в клапана, полностью разбивая мотор. Автовладельцев при таких поломках ожидает дорогостоящий и сложный капитальный ремонт двигателя.

Поэтапная настройка зазоров

Правильно подготовив двигатель к сервису и проверив натяжение ремня ГРМ, можно приступать к регулировке клапанов.

Также будет интересно: Двигатель ГАЗ 24 и его особенности

Вся работа выполняется по следующему алгоритму:

Придерживаясь позиции и ориентируясь по меткам на ГРМ, следует с помощью микрометра убедиться в отсутствии зазоров на клапанах номер 8 и 6.
Для проверки зазора потребуется поместить щуп поверх рокера под распредвалом. Если контрольная пластина свободно входит в отверстие, то нужно отвернуть регулировочный болт и открутить контргайку.
Аналогичным образом, совмещая метки на коленвале, проводится регулировка 4 и 7, 1 и 3, 5 и 2 клапана. Такой распорядок сохранятся на всех двигателях 2106.

Угол поворота коленвала при проведении ревизии составляет 0, 180, 360 и 540 градусов. После каждого вращения вала следует сверять соответствующие метки, что позволит не только правильно провести регулировку, но и исключит в последующем какие-либо проблемы с силовым агрегатом. При определенной доле сноровки выполнить такую работу можно буквально за 15−20 минут. Нужно лишь соблюдать максимальную аккуратность, постоянно сверяя совпадение меток на коленвале. Используя щуп или микрометр, можно обеспечить точное выставление зазоров клапанов.

Останется лишь в обратной последовательности установить на место головку клапанной крышки, не забывая при этом использовать новую прокладку. Затягивать фиксирующие болты на крышке ГБЦ нужно в полном соответствии с рекомендациями инструкции к автомобилю. Последнее позволит обеспечить герметичность камеры сгорания и гарантирует плотное прилегание к головке блока и рубашки цилиндров.

Принципы работы клапанов двигателя

Распределительный и коленчатый вал двигателя между собой соединены посредством зубчатой, ременной или цепной передачи, с оптимальным соотношением 2:1. За один проведённый оборот распределительного элемента коленвал осуществляет два оборота. Форма кулачков распределительного вала в состоянии обеспечить закрытие и открытие клапанов так, чтобы они соответствовали положению коленвала, такту двигателя, а также распределительным фазам.

В процессе работы двигателя все детали немного увеличиваются в размерах по причине лёгкого нагрева. Как результат, изменяется общее расстояние между распредвалом и толкателем клапана. Когда мотор прогревается до оптимальной рабочей температуры, толкатель плотно прижимается к клапану и распредвалу. За счёт этого обеспечивается максимально эффективная работа двигателя.

Если торец закрытого клапана фиксируется в положении выше толкателя, между седлом и тарелкой образуется зазор, снижающий компрессию двигателя. Если же торец полностью закрытого клапана находится ниже толкателя, во время соответствующей фазы газораспределения он откроется немного меньше, чем нужно. В итоге будет снижена мощность мотора, так как чем меньше открыт клапан, тем хуже сквозь него будет выходить воздух и выхлопные газы.

Видео

В этом видео показана регулировка клапанов на ВАЗ 2106.

Видео про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.

—>

Безусловно, каждый владелец советских автомобилей рано или поздно сталкивается с их ремонтом и настройкой разнообразных узлов. Хотя сегодня присутствие автомобилей советской эпохи на дорогах по не-многу сокращается, подобные ремонтные работы не утратили своей актуальности. И в этой статье мы поговорим с Вами как же качественно провести регулировку клапанов на ВАЗ 2106 своими руками.

Щуп

Щуп Набор щупов

В случае, если зазор будет находиться в неправильном положении, или в его регулировке будут допущены некоторые ошибки автомобиль может потреблять намного больше топлива от положенного, но при этом его мощность может существенно понизиться.

Пред тем, как приступить к работе вы должны понимать, что данная процедура требует определенных знаний и может занять некоторое время. Работу необходимо проводить, следуя определенному алгоритму и разделить её на несколько основных этапов:

Первоначально автомобиль должен находится в максимально ровном положении. Доступ к моторному отсеку при этом должен быть свободным.
Также позаботьтесь о том, чтобы рабочая зона была хорошо освещена. Если работа будет производиться в гараже, то советуется воспользоваться дополнительной переносной лампой, благодаря которой вы сможете увидеть даже самые труднодоступные места.
Силовой агрегат должен быть холодным для обеспечения норм безопасности.

В процессе разборки необходимо:

Снять воздушный фильтр.
Далее отсоединить все возможные патрубки непосредственно от крышки фильтра.
Также демонтируйте крышки ГБЦ, трос подсоса и тяги акселератора.

Для того, чтобы процесс разборки был более удобным:

Демонтируйте крышку трамблера.
Также проверните коленвал до совпадения меток на шкиве и крышке сальника. Такое положение коленвала будет свидетельствовать о том, что поршень четвертого цилиндра будет находиться в точке сжатия.

И так, что бы правильно произвести регулировку клапанов, необходимо точно придерживаться определенного порядка. Нарушать порядок регулировки нельзя.

Таблица по регулировки зазоров клапанов ВАЗ 2106:

Угол поворота коленчатого вала	Угол поворота распределительного вала	Номера цилиндров	Номера регулируемых клапанов

Далее ознакомьтесь с тем, на сколько градусов необходимо проворачивать коленвал для регулировки одного или другого клапана:

Процесс регулировки клапанов на ВАЗ 2106. Видео

Вашему вниманию предоставлено несколько видеороликов — примеров как производится регулировка клапанов:

Старайтесь соблюдать алгоритм, чтобы не допустить всевозможных ошибок, которые могут привести к более серьезной проблеме.

Последовательный алгоритм действий

Если вы сохранили необходимое положение исходя из меток обязательно обратите внимание на зазор кулаков 8 и 6 распредвала. Запомните такой важный факт, как подсчет

Начинать его необходимо с метки звездочки, которая расположена ближе к лобовому стеклу. Приступайте к подсчету именно от этого кулачка.
Далее возьмите щуп и поместите его под распределительный вал, который находится чуть выше рокера. В случае, если щуп зашел свободно немного ослабьте гайку 17 рокера, где проделываются замеры. Во избежание прокрутки немного ослабьте гайку на 13. Далее необходимо произвести затяжку гайки на 17 после чего измеряется зазор. Вам необходимо сделать так, чтобы, проникая в зазор щуп входил туго, с небольшим усилием, но, чтобы не гнулся. Если такой результат был достигнут можно приступать к следующему кулачку.
Возьмите ключ, и прокрутите вал на 6 ходов. Обратите внимание на метку, она должна стать на 9 часов, при этом совпасть сметкой, находящейся на шкиве. Теперь можно приступать к регулировке 4 и 7 кулачков. Данный процесс идентичен с выше написанным.
Далее прокручиваем вал на 180 градусов, чтобы метка, находящаяся на звездочке, приняла положение на 6 часов. Обратите внимание, чтобы на шкиве метка четко с ней совпадала. Теперь можно регулировать кулачки под номером 1 и 3.
Прокручиваем вал до положения на 3 часа, после чего регулируем кулачок 2 и 5.
На завершающем этапе необходимо прокрутить коленчатый вал с помощью стартера, после чего следует произвести контроль проведенных работ и затянуть все гайки. Установка демонтированных ранее деталей должна производится строго в обратном порядке. Если есть необходимость сменить прокладку крышки, то это можно сделать в процессе сборки.

Зачем настраивать клапаны?

Несмотря на то что выпуск автомобилей ВАЗ-2106 давно прекращен, двигатели все равно до сих пор можно считать конструктивно сложными. От того, насколько четко работает силовой агрегат, зависит комфорт эксплуатации авто в целом.

Из школьного курса физики известно, что любые твердые тела при нагревании до определенной температуры серьезно меняют свои линейные параметры. Проще говоря, линейные размеры увеличиваются. Постоянные перепады температур ведут к изменению размеров деталей. В первую очередь это относится ко всем элементам механизма ГРМ. Газораспределительный механизм в ВАЗе-2106 имеет достаточно сложное устройство. Одними из главных элементов являются сами клапаны. Они перекрывают доступ впускного и выпускного окон ГБЦ. Чем более плотно выполняется закрытие клапана, тем лучше будет работать мотор.

Представим, что каждая деталь в ГБЦ, пока она холодная, точно подогнана и находится в заводских нормах. По мере нагревания все детали начнут менять размеры. Больше всех элементов удлиняется шток клапана. Если регламентированный заводом-изготовителем тепловой зазор отсутствует, клапан не сможет плотно перекрывать окно. Инженеры рассчитали, что для нормальной работы двигателя между рабочей частью распредвала и коромыслом необходим зазор в 0,15 мм.

Настройка клапанов на ВАЗе-2106 необходима, чтобы мотор устойчивее работал в любых режимах и в любом диапазоне оборотов. Из-за неверной настройки зазоры, которые обязательно должны быть между клапаном и кулачком распределительного вала, нарушаются. Это обычно приводит к тому, что клапаны чрезмерно открываются. Как следствие, цилиндр разгерметизируется. Разгерметизация, кроме повышенного расхода и снижения мощности, также негативно влияет на ресурс силового агрегата.

Регулировка в два приёма

Обращая внимание на позицию с ориентацией на метки, необходимо удостовериться в соответствие зазора на первой паре кулачков. Это восьмой и шестой и работа начинается именно с них. Просчитывать зазор необходимо от самой ближней метки

Она расположена непосредственно возле лобового стёкла. Щуп помещается сверху рокера под распределительным валом

Просчитывать зазор необходимо от самой ближней метки. Она расположена непосредственно возле лобового стёкла. Щуп помещается сверху рокера под распределительным валом

Если деталь свободно поднимается, это сигнализирует о важности послабления гаек. Ослабьте гайку на тринадцать, чтобы не допустить прокручивание и затяните в дальнейшем этапе гайку на семнадцать. После этого важно удостовериться в установленных зазорах

Щуп не должен деформироваться или взламываться во время входа в зазор

После этого важно удостовериться в установленных зазорах. Щуп не должен деформироваться или взламываться во время входа в зазор

На данном этапе коленвал поворачивается на шесть шагов, чтобы достигнуть слияния отметок на шкиве и звёздочках. Последние должны, соответствовать позиции на девять часов. Последующая пара седьмого и четвёртого кулачка настраивается по аналогии.

Коленвал прокручивается на 180 градусов, чтобы достигнуть позиции в 6 часов. Необходимо строго контролировать совпадением с отметками шкива. Регулируется третий и первый кулачки

Положение отметки обеспечивается на 3 часа, и начинается работа со вторым и пятым кулачком.

Стартером прокручивается коленвала и повторно контролируются все параметры.

Проводится установка всех изъятых и демонтируемых деталей, придерживаясь установленного порядка манипуляций.

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята. После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры

Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

набор гаечных ключей;
отвёртки;
специальный измерительный щуп;
пинцет;
микрометр;
набор регулировочных шайб;
прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
Снимается кожух ремня ГРМ.
Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.
