Блок предохранителей ВАЗ 2106
Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под панелью приборов. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.
Рассмотрены автомобили ВАЗ 2106 с двигателями 21011, 2103, 2106
Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы
Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя
Левые фары (дальний свет) и контрольная лампа включения дальнего света
Правые фары (дальний свет)
Левые фары (ближний свет)
Правые фары (ближний свет)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света
Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла
Регулятор напряжения. Обмотка возбуждения генератора
Элемент обогрева заднего стекла
Электродвигатель вентилятора системы охлаждения двигателя
Указатели поворота в режиме аварийной сигнализации
Замена реле
Замена реле стеклоочистителя (PC514)
Реле стеклоочистителя расположено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы.
Для выполнения работы потребуются два пластмассовых держателя обивки.
1. Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.
2. Отсоединяем колодку проводов реле от жгута. Разъем находится снизу панели приборов
Крестовой отверткой отворачиваем два самореза и снимаем реле
Установка выполняется в обратной последовательности. Обивку боковины закрепляем новыми держателями.
Замена реле-прерывателя указателя поворота и аварийной сигнализации (231.3747 или 23.3747)
Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназначено для получения прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота и контроля исправности ламп указателей поворота. При перегорании лампы, реле удваивает частоту мигания.
1. Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).
2. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечники двух «массовых» проводов.
Отсоединяем от реле колодку проводов
Установка всех снятых деталей выполняется в обратной последовательности.
Замена реле включения света фар (90.3747-10 или 113.3747-10)
Два реле включения ближнего и дальнего света установлены в моторном отсеке на верхней части правого брызговика.
Крестовой отверткой отворачиваем саморез крепления и снимаем реле. Под кронштейном крепления реле дальнего света находится наконечник массового «провода».
А — реле включения дальнего света, Б — реле включения ближнего света.
Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
ВАЗ 2106 | Проверка огней стоп-сигналов
Проверка огней стоп-сигналов
Постоянный контроль
|
Выключатель огней стоп-сигнала
|
Выключатель огней стоп-сигнала (3) располагается |
Выключатель огней стоп-сигнала находится в Audi над педалью тормоза и доступен
только после демонтажа приемного кармана слева (глава
Салон).
Если нажимается педаль тормоза, то штифт выключателя выдвигается и замыкает
контакт с фонарями стоп-сигнала.
Регулировка выключателя огней стоп-сигнала
|
Проверка выключателя огней стоп-сигнала
Если вышли из строя оба фонаря огней стоп-сигнала, проверьте, не является ли
источником неисправности выключатель:
|
|
Совет: Не спутайте выключатель огней |
Видео — Определение неисправностей «поворотов» и аварийки ВАЗ 2106
Общие неисправности:
- Индикатор мигает слишком быстро. Это может произойти, если выбор лампы по мощности сделан неправильно. Кроме того, необходимо очистить контактные соединения, так как коррозия также может вызвать быстрое мерцание. В исключительных случаях причиной также может быть реле указателей поворота, которое необходимо будет заменить.
- Указатели поворота горят, но не мигают. Здесь проблема кроется в реле указателей поворота. Вероятно, часть цепи перегорела и замкнулась, чтобы загореться, а не мерцать. В этом случае реле необходимо заменить. То же самое касается работы указателей поворота. Если эти лампы не загораются, реле также необходимо заменить.
- Лампа не загорается, но реле срабатывает и сигнализирует о том, что указатель поворота исправен. Скорее всего, лампа просто перегорела и ее нужно заменить. Чтобы заменить лампочку, открутите патрон лампы сзади и отсоедините вилку.
- Если горит только одна сторона индикаторов, необходимо заменить реле или проверить состояние тревожной кнопки. Дело в том, что у него есть контактная группа, настройку которой можно нарушить. Если это произойдет, разобрать его, разобрать и установить контакты. Если контакты подгорели, найдите причину их выхода из строя или замените кнопку целиком. В редких случаях причиной может быть переключатель указателей поворота.
В том случае, если произошел полный отказ указателя, может быть много причин:
- Прежде всего проверьте состояние предохранителя. Это всегда нужно делать при обнаружении неисправностей в электрооборудовании автомобиля. Если он горит, найдите причину его растворения. Сняв его, вы можете поменять предохранитель и продолжить движение. Если предохранитель не поврежден, продолжайте.
- Вторая – плохой контакт с корпусом держателя реле указателей поворота. Такая неисправность касается классических автомобилей, у которых крепление этой детали осуществляется под панелью приборов. Плохой контакт контактов реле также может быть в монтажной колодке. Вероятно, что произошло окисление или коррозия контактов, которую удаляют соскабливанием поверхности. Со временем реле может перегореть, поэтому его нужно будет заменить.
- Третья причина этой неисправности может быть от кнопки тревоги. Были случаи, когда контакты просто отваливались при движении на большой скорости по неровной дороге. В первую очередь нужно проверить состояние самой кнопки: если она переместилась, значит, ее необходимо установить на место. Однако, если он на месте, проверьте статус и настройки ваших контактов. Если они в неудовлетворительном состоянии, замените кнопку.
Четвертая причина может относиться к стрелочному переключателю или силовым кабелям. Контакты переключателя, скорее всего, не дают включиться поворотнику и, следовательно, подлежат замене.
вот и все. Это полный перечень действий на случай, если перестали работать поворотники ВАЗ. Все вышеперечисленные действия можно выполнить самостоятельно, без помощи рабочих мастерской.
Значения размеров кузова и проверка соответствия указанным параметрам
Существуют инженерные определения таких понятий, как кузовные и геометрические размеры автомашины. Они включают в себя контрольные показатели между ключевыми точками, а также форму и пространственное расположение оконных и дверных проемов. Теперь рассмотрим вопрос проверки соответствия параметрам.
Проверку проходят автомобили, которые участвовали в ДТП (дорожно-транспортных происшествиях). В ходе выполнения процедуры проверяются кузовные детали и элементы машины на предмет нарушения симметрии, соосности и параллельности друг другу
С особым вниманием исследуются следующие элементы: диагонали автомобиля, стойки, крыша (диагностируется по взаимному расположению параллельных дверных проемов), симметрия, параллельность и соответствие переднего и заднего стекол транспортного средства
Предохранители
Главный блок предохранителей находится под панелью слева.
Схема
Описание
| 1 – Основной блок 41.3722 | |
| 1 | 16А Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы |
| 2 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя |
| 3 | 8А Дальний свет (левая фара), лампа сигнализатора включения дальнего света |
| 4 | 8А Дальний свет (правая фара) |
| 5 | 8А Ближний свет (левая фара) |
| 6 | 8А Ближний свет (правая фара), задний противотуманный фонарь |
| 7 | 8А Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя |
| 8 | 8А Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света |
| 9 | 8А Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла |
| 10 | 8А Регулятор напряжения, обмотка возбуждения генератора |
| 2 – Дополнительный блок ПР-120 | |
| 11 | 8А Резервный |
| 12 | 8А Резервный |
| 13 | 8А Стеклоподъемники |
| 14 | 16А Элемент обогрева заднего стекла |
| 15 | 16А Электродвигатель вентилятора системы охлаждения |
| 16 | 8А Указатели поворота в режиме аварийной сигнализации |
Устройство и характерные неисправности задних фонарей ВАЗ-2107
Конструкционно задний фонарь автомобиля ВАЗ-2107 состоит из:
- левого и правого рассеивателей;
- левого и правого токопроводников;
- двух ламп мощностью 4 Вт и двух патронов к ним;
- шести ламп мощностью 21 Вт и шести патронов к ним;
- четырёх гаек М5.
Стоп-сигнал и габаритные огни на заднем фонаре должны быть красного цвета, указатель поворота — оранжевого, указатель заднего хода — белого. Наиболее типичные неисправности задних фонарей ВАЗ-2107:
- отсутствие массы на фонаре;
- перегорание лампы;
- окисление контактов;
- обрыв или перетирание проводки;
- выход из строя контактов разъёма и др.
Нет массы
Одной из причин того, что не работает задний фонарь, может быть отсутствие массы на нём. Проверить целостность провода массы можно визуально или прозвонив его тестером. Провод массы в штатной комплектации ВАЗ-2107, как правило, чёрного цвета, и на колодке разъёма он занимает крайнее положение. За ним следуют провода:
- стоп-сигнала (красный);
- габаритных огней (коричневый);
- противотуманных ламп (оранжево-чёрный);
- лампы заднего хода (зелёный);
- указателя поворотов (чёрно-голубой).
Перегорела лампа
Наиболее распространённая неисправность задних фонарей — перегорание одной из ламп. В этом случае потребуется:
- Снять пластиковую заглушку со стороны багажника, которая крепится на четырёх пластмассовых винтах;
Окислились контакты
Окисление или засорение контактов колодки разъёма может быть следствием недостаточно плотного их соединения, а также попадания внутрь блок-фары пыли и других мелких механических частиц из-за износа или пересыхания резинового уплотнителя. Предотвратить процессы окисления и загрязнения контактов можно путём регулярных профилактических осмотров и технического обслуживания всех элементов системы освещения.
Иван64
https://www.semerkainfo.ru/forum/viewtopic.php?f=7&t=14911&start=75
Обрыв проводки
Целостность проводки проверяется мультиметром, если место обрыва невозможно определить визуально. Назначение каждого из проводов, приходящих на разъём, можно определить по схеме подключения электрооборудования ВАЗ-2107.
Видео: как улучшить работу задних фонарей ВАЗ-2107
Выход из строя контактов разъёма
Ухудшение контакта в разъёмном соединении платы и штекера может привести к выгоранию дорожки с невозможностью восстановления. В этом случае припаиваются дополнительные провода между разъёмом и патроном или выполняется полная замена разъёма. Следует помнить, что новая плата может быть укомплектована патроном с непружинящим металлом, поэтому имеет смысл сохранить старый патрон. При замене платы следует учитывать, что цвет проводов может не совпадать с цветом на родных колодках, поэтому лучше ориентироваться на порядок расположения контактов, и припаивать провода нового разъёма к проводам в жгуте последовательно по одному.
Основные неисправности в системе освещения и световой сигнализации автомобиля
Возможные причины их возникновения неисправностей в системе освещения и световой сигнализации автомобиля и способы их устранения приведены ниже.
| Причина неисправности | Способ устранения |
| Не работает вся система освещения и световой сигнализации | |
| Обрыв в общей для всех световых приборов цепи от амперметра до центрального переключателя | Проверить надежность соединений и исправность автомобильных проводов |
| Нарушение контакта в переключателе | Проверить исправность переключателя и при необходимости заменить |
| Не горят отдельные лампы фар и фонарей | |
| Перегорание предохранителя | Заменить предохранитель |
| Перегорание или обрыв нити накала лампы | Заменить лампу |
| Нарушение контакта в соединительных колодках | Проверить надежность соединений в колодках |
| Нарушение контакта в патроне лампы | Зачистить окислившийся контакт, подогнуть пружинный контакт патрона |
| Неисправность выключателя или переключателя | Проверить исправность выключателя и переключателя, при необходимости заменить их |
| Частое перегорание нитей ламп накаливания | |
| Повышенное напряжение питания | Проверить регулятор напряжения |
| Повышенная вибрация спирали лампы вследствие слабого крепления ламп в патроне, оптического элемента в корпусе или светового прибора в целом на автомобиле | Проверить крепление лампы, оптического элемента и светового прибора, при необходимости закрепить их |
| Мигание света ламп | |
| Плохой контакт в патроне | Подогнуть пружинный контакт в патроне |
| Обрыв провода и периодический контакт оборванных концов провода из-за вибрации | Заменить провод |
| Плохой контакт проводов в местах соединений | Проверить соединение штекерных колодок и проводов. При необходимости обеспечить надежное соединение |
| Периодическое замыкание проводов на массу в цепи питания световых приборов | Заменить поврежденные провода. Закрепить провод, замыкающий на массу |
| Не переключается ближний и дальний свет фар головного освещения | |
| Окисление контактов переключателя света фар | Проверить переключатель контрольной лампой, при необходимости разобрать его и зачистить контакты |
| Не включается сигнал торможения | |
| Неисправность выключателя сигнала торможения | Проверить выключатель контрольной лампой, при необходимости заменить его |
| Отсоединение проводов от выключателя сигнала торможения | Присоединить провода |
| Не выключается сигнал торможения | |
| Неправильно отрегулирован выключатель сигнала торможения | Проверить выключатель контрольной лампой, при необходимости отрегулировать или заменить |
| Не работают указатели поворота (в режиме аварийной сигнализации все лампы указателей поворота работают) | |
| Перегорание предохранителей в цепях указателей поворота | Проверить провода, устранить повреждёния и заменить автомобильные предохранители |
| Лампы указателей поворота горят без мигания | |
| Спекание контактов исполнительного реле прерывателя | Снять прерыватель, разомкнуть и зачистить контакты, отрегулировать зазор между ними |
| Указатели поворота не работают как в режиме маневрирования автомобиля, так и в режиме аварийной сигнализации | |
| Перегорание предохранителей в цепях указателей поворота | Проверить провода, устранить повреждёния и заменить предохранители |
| Плохой контакт в штекерных колодках прерывателя указателей поворота или выключателя аварийной сигнализации | Проверить штекерные соединения, при необходимости обеспечить надежное соединение |
| Неисправность выключателя аварийной сигнализации | Проверить выключатель контрольной лампой, при необходимости заменить |
| Не работает контрольная лампа указателей поворота | |
| Перегорание лампы в одном из фонарей указателей поворота | Заменить лампу |
| Не фиксируются рычаги переключателя указателей поворотов и света фар | |
| Разрушение гнезд фиксаторов рычага | Заменить переключатель |
| Выскакивание шарика фиксатора рычага | Установить шарик фиксатора на место |
| Указатели поворота автоматически не выключаются после завершения маневрирования | |
| Износ или разрушение механизма, обеспечивающего возвращение рычага переключателя указателей поворота в нейтральное положение | Устранить неисправность, при необходимости заменить переключатель |
| Не перемещаются рычдаги переключателей поворота и света фар | |
| Заедание шариков фиксаторов рычага | Проверить и устранить заедание |
| Заедание сектора возврата рычага переключателя | Устранить заедание, при необходимости заменить переключатель |
| Фары плохо освещают дорогу | |
| Нарушение регулировки фар | Проверить и отрегулировать фары |
| Повреждение или потускнение отражателя | Заменить оптический элемент фары |
| Загрязнение рассеивателя | Очистить рассеиватель |
| Затемнение колбы лампы накаливания | Заменить лампу |
Замена повторителя стопов своими руками
Если ремонт повторителя нецелесообразен, его следует заменить.
Процесс замены представляет собой выполнение следующих шагов:
- С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
- Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
- На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
- Завершающим шагом будет проверка прибора на работоспособность.
Фотогалерея
Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.
В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично
Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет. Приклеиваем ленту с помощью двустороннего скотча
Делаем проверку на работоспособность
Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.
Подкапотная проводка
Основная часть электрической проводки расположена в моторном отсеке, где размещены главные элементы, электронные и механические датчики автомобиля. Значительное количество проводов снижают общий эстетичный вид мотора, опоясанный множественным количеством кабельной проводки
Для удобного обслуживания механических компонентов двигателя производитель укладывает проводку в пластиковую оплётку, исключив её перетирание о металлические элементы кузова и скрывая её в полостях кузова вне поля зрения, чтобы она не отвлекала внимание от силового агрегата
Под капотом электрическая проводка обеспечивает подключение основных элементов силового агрегата
Под капотом на двигателе размещено множество вспомогательных элементов, потребляющих или генерирующих электрическую энергию как стартер, генератор, датчики. Все приборы соединены между собой определённым образом и в порядке, отражённом на электрической схеме. Провода закреплены в безопасном и незаметном месте, что исключает их наматывание на движущиеся элементы шасси и мотора.
Внутри моторного отсека размещены провода заземления, плотное соединение которых допустимо только на гладкой металлической поверхности. Надёжный контакт заземления через кузов автомобиля обеспечивает единую цепь обратного тока от минусовой клеммы аккумулятора, являющейся «массой» транспортного средства. Собранные в пучки кабели от датчиков уложены в защитный кожух, обеспечивающий изоляцию от тепла, жидкостей и радиопомех.
В систему проводки, размещённой в подкапотном пространстве, входят:
- аккумулятор;
- стартер;
- генератор;
- модуль зажигания;
- высоковольтные провода и свечи зажигания;
- многочисленные датчики.
Защищаемые цепи и номера предохранителей в ВАЗ 2106
Не работает фара, вентилятор отопителя, свет в салоне и тому подобные неисправности начинать ремонтировать стоит с проверки надежности контакта на предохранителе защищающем эту цепь.

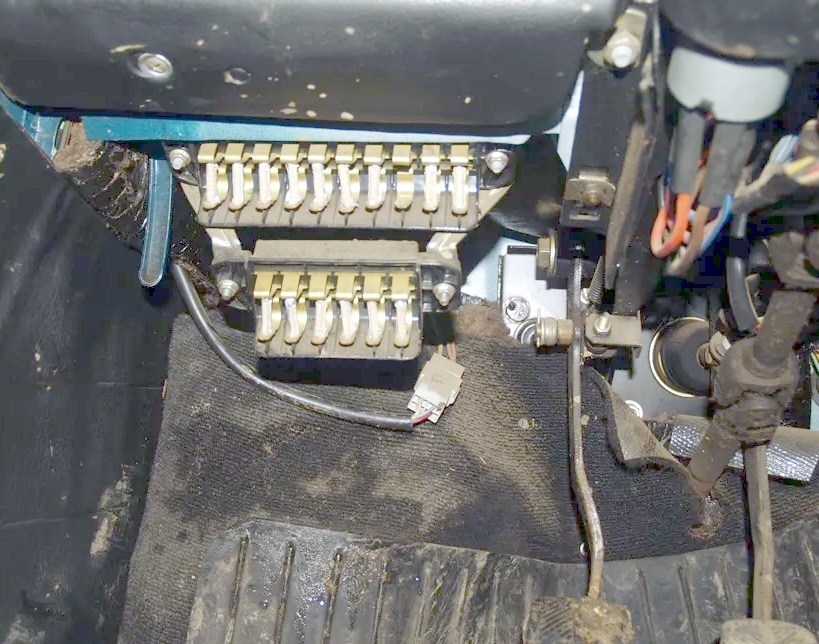

Итак ,начнем, ниже на фото изображен стандартный блок предохранителей ВАЗ 2106, нумерация как видно начинается с левой стороны, от дверей водителя. В ВАЗ 2106 старших годов выпуска, а также и в ВАЗ 2103, ВАЗ 2101 блок дополнительных предохранителей отсутствует. Он в наличии в новых моделях, в которых присутствуют дополнительные потребители — подогрев стекла, электровентилятор охлаждения и тп.
Блок предохранителей ВАЗ 2106
- Предохранитель №1 защищает цепи звукового сигнала, часов, стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
- Предохранитель №2 защищает цепи омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя. Номинал предохранителя 8А.
- Предохранитель №3 левые фары дальнего света, а также контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
- Предохранитель №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
- Предохранитель №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
- Предохранитель №6 защищает цепь правых фар ближнего света. Номинал 8А.
- №7 защищает цепь ламп освещения багажника, приборов, номерного знака, прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
- Предохранитель №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
- Предохранитель №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
- Предохранитель №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
- Предохранители №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
- Предохранитель № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
- В цепи защиты предохранителя № 15 находится электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
- Предохранитель №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.
Ваз 2114. Не горят задние габариты. Что посмотреть в первую очередь, без поездки в сервис? Если предохр. то какой?
не надо менять все бузудержно.. .
достань лампы… прозвони!! ! промерь тестером контакты патрона лампы… есть 12В или нету.. если нету значит профукал землю гдето, если есть и лампа впорядке, то плохой контакт межде патроном и лампой. делай с умом и иди последовательно.
а нах они тебе вообще нужны ) пусть читают надпись на заднем стекле <a rel=»nofollow» href=»https://www.youtube.com/watch?v=e8KhKXGggzM&feature=related» target=»_blank»>https://www.youtube.com/watch?v=e8KhKXGggzM&feature=related</a>
снимай фару, смотри контакты, 100% что там окислились разъемы, прочищай, защищай от воды и будет счастье
лампочки поменять для начала, а так могут контактые дорожки сгореть
Открой крышку предохранителей и там написано какой на внутренней стороне, если целый смотри релюху там тоже написанно, если тоже целая тогда кнопку меняй.
Там лапочки горят часто, каждую неделю меняю, с двумя нитями там они, но почему горят так быстро.
Почему не горят габариты?
Если не горит лампа габаритов, автомобиль нуждается в срочном осмотре и устранении неполадок.
Причины могут быть следующие:
- – Перегорание лампочки. Если не горит лишь один габарит, к примеру, задний, в первую очередь проверьте лампу и замените перегоревшую на исправную. На крайний случай используйте аналогичную лампу из другой фары .
- – Перегорание предохранителя. Если перестали гореть левые габариты спереди и сзади, вероятная причина скрыта в монтажном блоке – в предохранителе, который отвечает за левые габариты, подсвечивание салона, номера и приборной панели.
- – Окисление контактов. Осмотрите блок предохранителей. Причина может быть в окислении, отсоединении и плохом контакте колодок. Для устранения проблемы контакты зачищаются и прочно подсоединяются.
- – Окисление контактов в патроне лампы габаритов. Для устранения проблемы 3-5 раз проверните лампу в патроне, что позволит удалить окислившийся слой и восстановить контакт. Зачистите поверхность с помощью наждачной бумаги.
- – Выход из строя кнопки включения габаритов. Причина, если не горит габарит, может заключаться в неисправности включателя огней из-за потери контакта или окисления провода. Нужно его зачистить, закрепить и проверить.
- – Включен предохранитель габаритов. Предохранитель может постоянно гореть из-за слабого контакта в блоке или короткого замыкания. Возьмите лампочку в 12Ватт и подсоедините к ней 2 проводка. Достаньте предохранитель и присоедините в зоны его контакта провода от лампы. Если она загорелась, причина неисправности – в замыкании. Чтобы выяснить, где именно коротит, отключите и проверьте все, за что отвечает данный предохранитель.
Перечислены наиболее распространенные причины, по которым перестали гореть габариты. Если после проведенных манипуляций исправить проблему не удалось, обратитесь в сервисный центр для осмотра квалифицированными специалистами.
При любом ремонте автомобиля, особенно элементов электрооборудования и всем, что с ним связано, крайне желательно снимать минусовую клемму с аккумулятора. В противном случае можно попасть в совершенно запутанную ситуацию. К примеру, если не горят габариты и подсветка приборов на Шевроле Лачетти, логическая связь между ними не прослеживается. Но это только с первого взгляда.
Несколько советов по предохранителям ВАЗ 2106
Чистота посадочных гнезд . Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом
Соответствие номиналов предохранителя рекомендациям производителя
Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром.
Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи
Я думаю вы и сами понимаете, что до пожара тут не далеко.
Сработал предохранитель . Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель.
Плавятся предохранители . Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой.
Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!
Ваз 2106: предохранители. схема предохранителей ваз 2106
На автомобилях ВАЗ-2106 предохранители использовались старого образца, цилиндрические. Они защищают электрические цепи, но у конструкции имеется множество недостатков.
Расположение блока предохранителей удачное – возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, в которой монтажный блок располагается в подкапотном пространстве, то преимущество явное у шестерки.
Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.
Назначение предохранителей основного блока
На основном (верхнем) и дополнительном (нижнем) расположены предохранители:
- F1, рассчитанный на максимальный ток 16 А, необходим для защиты цепей питания прикуривателя, звукового сигнала, плафонов освещения салона, часов, стоп-сигнала, светового оповещения об открытых дверях.
- F2, ток срабатывания 8 А, позволяет защитить цепи стеклоочистителя и его реле, электромотора омывателя и отопителя.
- F3, 8 Ампер, защищает цепь питания левой фары дальнего света и лампы контроля его включения.
- F4, ток 8 А, правая фара (дальний).
- F5, F6, 8 Ампер – левая и правая фары (ближний свет) соответственно.
- F7 – габаритные огни (правый задний и левый передний), свет в багажном отделении, подсветка номера, комбинации приборов, прикуривателя. Номинальный ток 8 А.
- F8 – габаритные огни (левый задний и правый передний), лампы под капотом и контрольная на приборной панели.
- F9 – предназначен для защиты цепей питания указателей давления масла, температуры жидкости, уровня бензина, лампы резерва. От него же берет питание контрольная лампа, сигнализирующая о постановке на ручной тормоз, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумуляторной батареи, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, лампы заднего хода, освещения бардачка, реле обогревателя заднего стекла, запитаны также от этого предохранителя.
- Через предохранитель F10 идет питание на регулятор напряжения. Номинал – 8 Ампер.
- F11, F12, F13 – резервные.
