Разборка трамблера ваз 2109

Причины, по которым масло может попасть в трамблёр

В автомобиле ВАЗ 2109 масло из-под трамблёра может попасть внутрь данного изделия сквозь имеющийся на хвостовике сальник. Внешне это будет выглядеть примерно так. При разборе трамблёра явно видна ржавчина на бегунке, установленный там уголёк часто полностью стирается, а под экраном всё в масле.

Причиной, приведшей к тому, что появилось масло в трамблёре ВАЗ 2109, является засорение мелкого отверстия, имеющегося в основании карбюратора, которое относится конструктивно к системе вентиляции имеющегося у двигателя картера.

На холостых оборотах двигателя в картере возникает избыточное давление, которое через сальник продавливает масло внутрь трамблёра. Для того, чтобы неисправность не повторялась, следует прочистить отверстие, упомянутое выше. Но операция достаточно сложна в техническом плане. Поэтому её следует выполнять в СТО.

Ещё одной причиной, приводящей к появлению на ВАЗ 2109 масла в трамблёре, служит сильная изношенность сальника.

Для выявления и устранения данной неисправности трамблёр, как минимум, требуется снять, а после выполнения необходимого объёма работ, установить на место.

Проверка компрессии

Проверив компрессию, вы можете с облегчением вздохнуть или обеспокоиться, поскольку от результата зависит стоимость ремонта.

Нарушенная компрессия не редко становится причиной наличия масла в ВФ, а также вызывает ряд других проблем.

Проверка компрессии

Для работы вам потребуется:

Компрессометр;
Ветошь в масле, которой будете определять такт сжатия;
Переходник для отверстий свечей. Его применяют при проверке камеры сгорания на герметичность;
Компрессор.

Теперь приступаем к проверке.

Прогрейте двигатель до рабочей температуры, после чего перекройте подачу топлива.
В случае с карбюратором нужно снять шланг, зажать или пережать его чем-то, либо опустить в емкость.
Если у вас инжектор, извлеките предохранитель топливного насоса, заведите мотор и дайте ему поработать. Как только топливо в топливной рейке закончится, он сам заглохнет.
Отключите систему зажигания, сняв с трамблера центральный провод (на карбюраторе). У инжектора нужно отключить датчик положения коленчатого вала.
Из колодцев свечей удалите весь мусор, чтобы он не оказался внутри цилиндров. Открутите свечи.
Вставьте штуцер компрессометра, в то время как помощник заведет мотор. Стартер должен вращать двигатель, пока стрелка манометра не остановится в одном положении.
По аналогии замеры проводятся на каждом цилиндре, результаты записываются на бумагу.
Для расчета идеальной компрессии воспользуйтесь формулой — 1,2 * Степень сжатия.

Степень сжатия у вашего двигателя смотрите в руководстве по эксплуатации. Учтите также, что при измерениях возможна определенная погрешность.

Что нужно знать о проверке

Если показатель составил 12 атмосфер, это говорит о том, что ваш движок чуть ли не в идеальном состоянии.
Проверяя компрессию на холодном моторе, показатели компрессии будут существенно ниже. Проверку выполняйте только на движке с рабочей температурой.
Если аккумулятор частично разряжен, данные проверки также не будут соответствовать действительности.
Увеличение компрессии происходит за счет сгорания в цилиндрах масла.

Порядок работы всех цилиндров в двигателе ВАЗ 2109 описание, фото и видео

На современных автомобилях в основном установлен ДВС. Для того чтобы в пути справиться с различными непредвиденными ситуациями, нужно знать устройство машины. В статье описан порядок работы цилиндров ВАЗ 2109, а также возможные неисправности в работе силового агрегата.

Порядок работы

Часто при ремонте двигателя возникает необходимость отсоединения высоковольтных проводов. Некоторые водители, отсоединив провода, не запоминают порядок, в котором они были установлены. В итоге может возникнуть путаница с проводами, а при неправильном их подключении машина не заведется. Чтобы избежать неприятной ситуации, нужно знать, как осуществляется порядок работы ДВС.

Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Для того чтобы работа в многоцилиндровом двигателе осуществлялась плавно, а коленчатый вал не испытывал неравномерных нагрузок, необходимо, чтобы рабочие процессы осуществлялись в определенном порядке.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

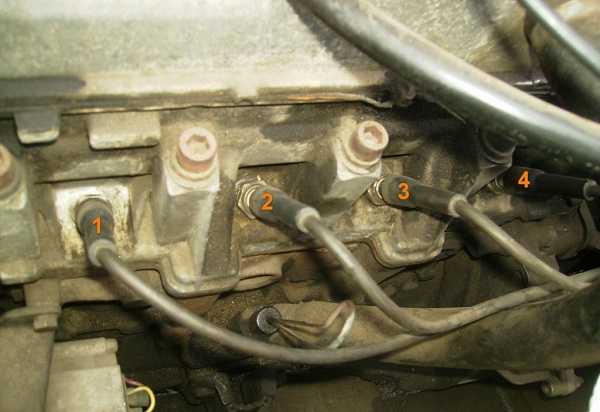

Провода подключения к катушке
Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Видео «Принцип работы ДВС»

В этом обучающем видео рассказывается о том, как осуществляется работает система сгорания.

Демонтаж

Выполнив демонтаж трамблера, вы сможете разобрать устройство с целью ремонта его составляющих, либо полностью заменить распределитель на новый агрегат.

Обесточьте автомобиль, сняв минус с АКБ;
Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;
Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;
Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке;
Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
Снимите ваш поврежденный трамблер.

Разборка и ремонт

Достаточно часто ремонтные мероприятия с трамблером связаны с износом и необходимостью поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию соответствующую инструкцию, а также видео подсказки.

Снимите крышку распределителя зажигания путем отщелкивания фиксатора.
Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените.
В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.
Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
Снимите пластиковый экран, выполняющий функции пылезащиты.
От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта.
Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

Разборка агрегата

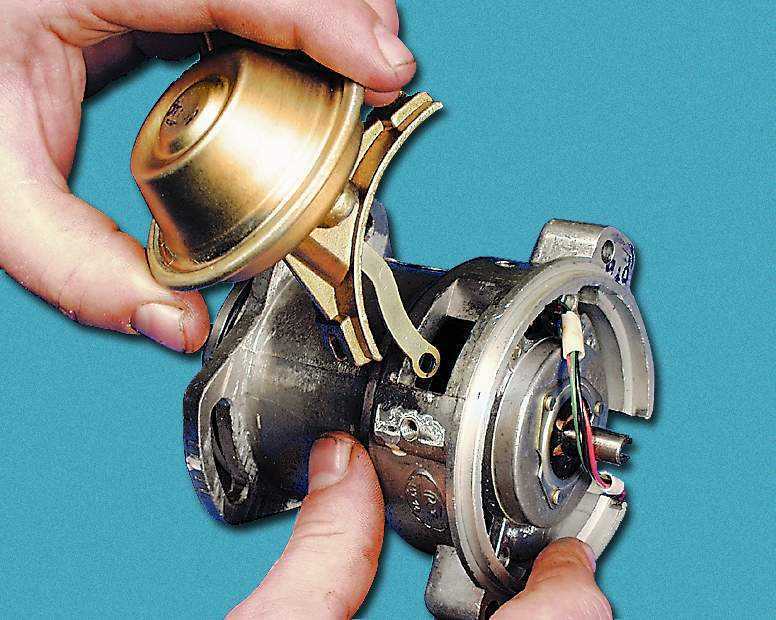

Поднимите немного рычаг корректора, что позволит вам снять его со штифта пластины датчика и снять сам корректор.
Эти действия позволят вам легко снять опорную пластину путем ее приподнимания плоской отверткой. Демонтируйте элемент. Пластина подлежит обязательной замене, если втулки износились или на агрегате имеются механические повреждения.
Открутите два крепежа, чтобы рассоединить пластину и датчик Холла.

Вам нужно снять сальник, то есть муфту. Она располагается на валике трамблера. Муфта закрывается упорной шайбой. Та, уже в свою очередь, фиксируется стопорным кольцом. Вам нужно для начала снять кольцо, что даст возможность демонтировать упорную шайбу.

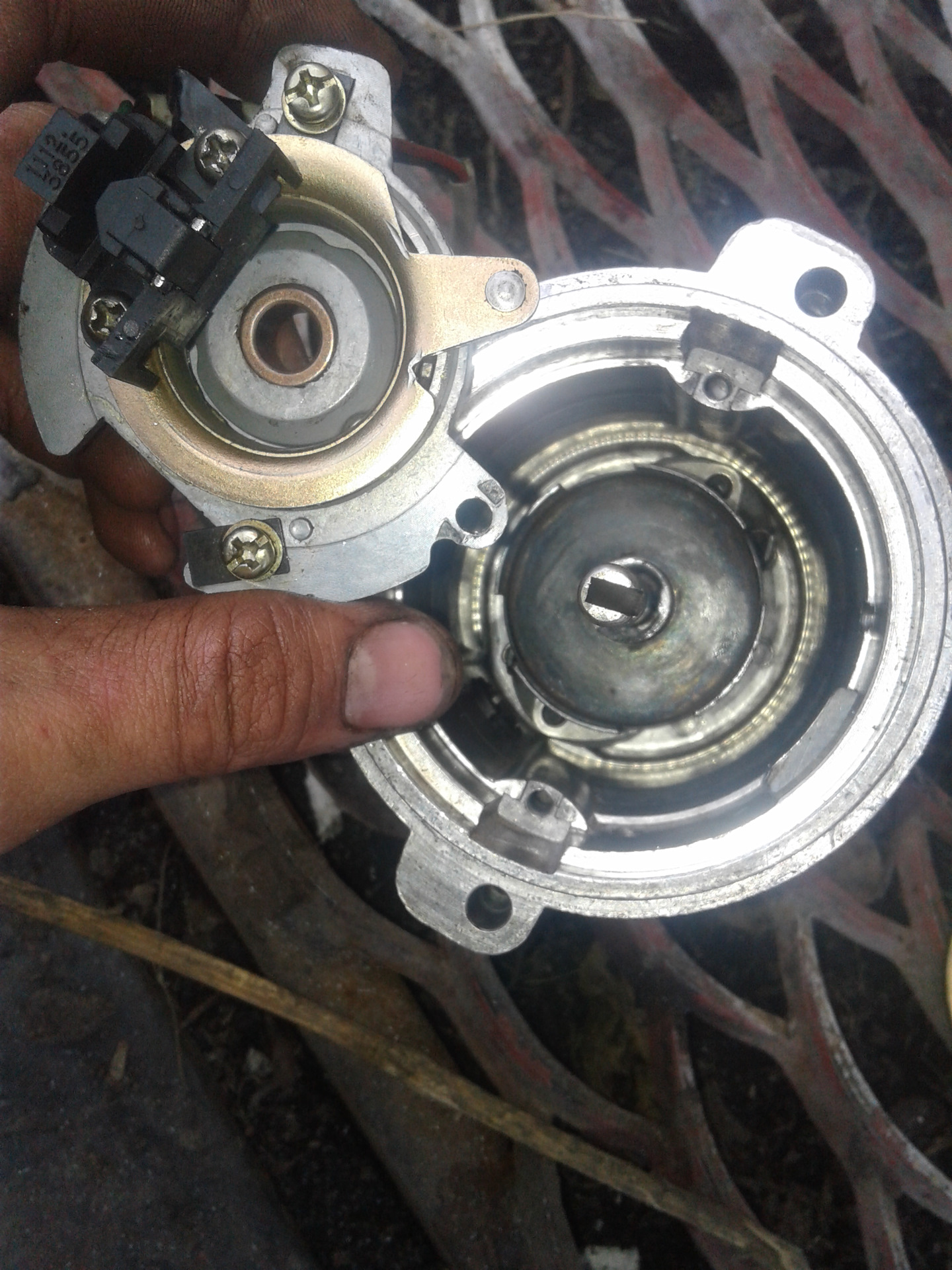

Снимите сальник, выбив для этого штифт боровком небольшого диаметра. Размеры боровка определите уже по ходу ремонта.

Проверка наличия повреждений

Под сальником находятся регулировочные шайбы.
Из корпуса трамблера извлеките валик вместе с центробежным регулятором.
Очистите корпус, используя керосин и сухую ветошь. Убедитесь, что на корпусе нет механических повреждений, сколов, трещин.
Изучите состояние втулок. На них вращается валик, а при сильном износе валик начинает разбалтываться. Также устройство меняется вместе с втулками, если есть следы выработки, дефекты, повреждения.
Для разборки и замены поврежденных элементов центробежного регулятора вам нужно первым делом с помощью отвертки снять пружины грузиков.
Если пружины целы и невредимы, не деформированы, сделайте пометки по их посадочным местам. Перепутав их местами при сборке, могут возникнуть проблемы.
С вала снимите ведомую пластину вместе с экраном.
Убедитесь, насколько эффективно перемещаются грузики по своим осям. Движения должны быть свободными, без каких-либо заеданий. Если проблемы есть, грузики меняются.
Ошибочно проверять перемещение грузов, не сняв и не прочистив их предварительно.

Регулировка зажигания по тахометру

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

Пошаговая регулировка по тахометру

Включить зажигание и следить за стрелкой тахометра.
Второй человек должен ослабить болты крепления трамблёра и провернуть его.
При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Схема системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Элементы системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея.

Обеспечивает подачу электрического тока при запуске двигателя.

Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности запитывает систему зажигания.

Монтажный блок предохранителей и реле.

Служит для коммутации проводов низкого напряжения, в частности системы зажигания.

Катушка зажигания.

Выдает ток высокого напряжения на распределитель зажигания.

Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.

Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.

Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания.

Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания («бегунок»), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).

Высоковольтные провода (бронепровода).

Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.

Замок зажигания.

Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.

Реле зажигания.

Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.

Свечи зажигания.

Служат для образования искры в цилиндрах двигателя.

Примечания и дополнения
