ЗАМЕНА РАДИАТОРА ОТОПИТЕЛЯ Сливаем охлаждающую жидкость. В моторном отсеке шлицевой отверткой ослабляем затяжку двух хомутов и снимаем два шланга с патрубков радиатора отопителя. Снимаем панель приборов. На автомобилях с панелью управления отоплением и вентиляцией старого образца отопитель соединен с краном (отопителя) тягой, проходящей через щиток передка. Поэтому такой отопитель удобнее снять без механизма привода. Ключом «на 10» ослабляем затяжку стопорного болта тяги привода крана отопителя. Поддев отверткой снимаем пружинный держатель оболочки тяги и отсоединяем тягу от механизма привода. Аналогично отсоединяем гибкую тягу привода заслонки отопителя. Переворачивая механизм привода, отсоединяем жесткую тягу от рычага заслонки отопителя и снимаем механизм привода.

На автомобиле с электронной панелью управления отоплением и вентиляцией отопитель (нового образца) снимаем вместе с механизмом привода заслонок. Снимаем патрубки обдува ветрового стекла, чтобы при демонтаже отопителя случайно не повредить их в местах крепления. Головкой «на 8» отворачиваем два самореза крепления правого патрубка и снимаем патрубок вместе с гофрированными шлангами. Аналогично снимаем левый патрубок.

Снимаем центральный воздуховод. Разъединяем колодки проводов отопителя (электронного регулятора частоты вращения электродвигателя отопителя и электровентилятора). Отсоединяем правый и левый распределители отопителя от переходника отопителя. Головкой «на 10» отворачиваем болт нижнего крепления отопителя. Головкой «на 10» отворачиваем гайку верхнего крепления отопителя. Гайка также крепит наконечник провода «массы». Головкой «на 10» отворачиваем две гайки крепления отопителя к коробу воздухозаборника (вторая гайка находится с противоположной стороны короба).

Снимаем отопитель. На автомобиле с электронной панелью управления отоплением и вентиляцией помечаем расположение тяг. Поддев отверткой пружинные держатели оболочек тяг, отсоединяем тяги от рычагов заслонок. Устанавливаем новый отопитель в обратной последовательности. Заполняем систему охлаждения жидкостью. Крышка кожуха отопителя крепится двумя винтами и двумя болтами с гайками к кожуху радиатора отопителя. Ключом «на 10» отворачиваем четыре гайки, удерживая от вращения болты ключом «на 10». Отвернув винты шлицевой отверткой, снимаем крышку кожуха и вынимаем радиатор отопителя. Устанавливаем новый радиатор, собираем и монтируем отопитель в обратной последовательности.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как снять печку ГАЗ 3110

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться. К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Какие инструменты нужны

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя. В частности, понадобятся:

два ключа на «10»;
ключ на «13»;
шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток. Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Как снять печку ГАЗ 3110, не снимая панели

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом. И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора. Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Необходимо открутить гайки крепления к брызговику и снять краник со шпилек

Следующий этап работ производится со стороны салона.

Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Откручиваем верхние и нижние крепления, отсоединяем проводку и вынимаем пепельницу

Снимаем распределитель отопителя ГАЗ 3110

После этих манипуляций вновь нужно переместиться к капоту.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику

Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.

Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

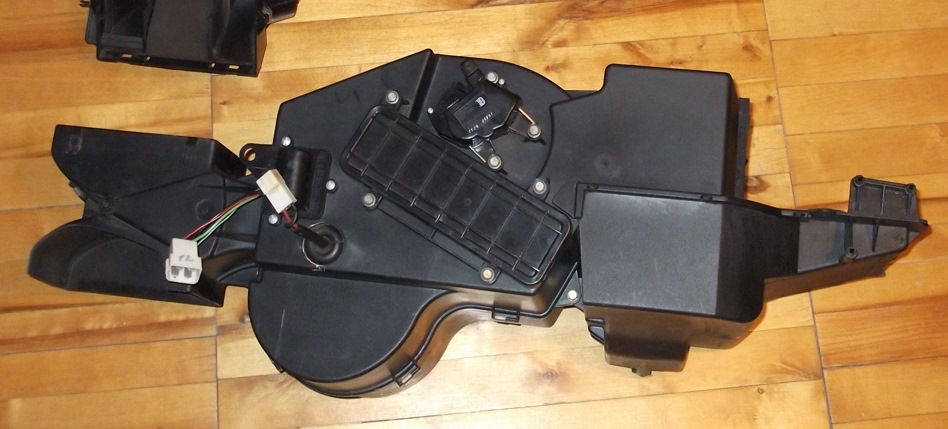

Финальный этап работы — снимаем отопитель

Видео: замена печки своими руками

Благодаря описанным ранее манипуляциям можно заменить печку или вышедшие из строя детали, тем самым обеспечив в машине комфортные условия для водителя и пассажиров на долгое время.

Изначально нареканий на работу отопителя на автомобилях ГАЗ-3110 Волга не было с момента появления этой модели на ещё советском рынке. Но постепенно начали появляться всё новые и новые проблемы.

Этот автомобиль до сих пор пользуется популярностью и спросом на вторичном рынке. Хотя мириться с недостатками печки желают далеко не все. И многие нашли отличное решение совсем рядом. Они взяли отопитель от следующего поколения ГАЗ-31105, и установили его в свой относительно старый ГАЗ-3110.

Решение достаточно интересное и перспективное, поскольку автовладелец получает более современный отопитель с удобным управлением, эффективной работой и качественным обдувом.

Датчики температурного состояния двигателя ГАЗ-31105 2004 — 2009

Инструменты:

Гаечный ключ рожковый 19 мм
Шило
Отвертка плоская малая
Прибор DST-2
Мультиметр или вольтметр

Детали и расходники:

Датчик температурного состояния 19.3828 (при необходимости замены)

Для корректировки угла опережения зажигания в зависимости от температурного состояния двигателя, блок управления получает информацию от двух одинаковых полупроводниковых датчиков типа 19.3828.

Датчик, установленный в бобышке корпуса термостата, предназначен для определения температуры охлаждающей жидкости двигателя.

Другой датчик, установленный во впускной трубе в районе четвертого цилиндра, определяет температуру поступающего в цилиндры воздуха.

Датчики включены в электронную схему блока управления, который (в зависимости от температуры охлаждающей жидкости и поступающего воздуха) корректирует угол опережения зажигания. При возникновении неисправности в датчике или в его цепях блок управления сигнализирует включением контрольной лампы. При этом возникают погрешности в работе системы управления двигателем. А неисправный датчик температуры охлаждающей жидкости дополнительно затрудняет пуск двигателя. Исправность датчика проверяют прибором DST-2, а при его отсутствии — по величине падения напряжения в цепи датчика при различных температурах.

1. Для снятия датчика температуры охлаждающей жидкости отсоедините разъем жгута проводов от разъема датчика, отстегнув пружинный замок.

2. Выверните датчик из корпуса термостата.

3. Аналогично снимите датчик температуры поступающего воздуха.

Рис. 9.9. Электрическая схема проверки датчика температуры:

1 – переменное сопротивление 10 кОм

2 – аккумуляторная батарея

3 – вольтметр

4 – миллиамперметр

Для проверки необходимо собрать схему (см. рис. 9.9). Сопротивлением 1 по миллиамперметру 3 установите ток в цепи 1–1,5 мА. При температуре +25 °С вольтметр 4 должен показывать напряжение 2,957–3,022 В.

Изменяя окружающую температуру датчика, измерьте величину падения напряжения вольтметром 4. У исправного датчика оно должно укладываться в следующие пределы: +40 °С – 2,287–2,392 В +90 °С – 3,642–3,737 В. Неисправный датчик замените.

4. Устанавливайте датчики в последовательности, обратной снятию. При установке датчика температуры охлаждающей жидкости смажьте его резьбу герметиком.

В статье не хватает:

Фото инструмента
Качественных фото ремонта

Замена салонного фильтра на Лада Веста без снятия бардачка ( видео)

При наличии опыта в обслуживании техники, поменять фильтр салона на Лада Веста можно самостоятельно. В случае отсутствия времени, навыков – обратитесь в сертифицированный сервисный центр для заказа услуги.

Изготовитель легковой техники в инструкции по эксплуатации указывает на интервал в 25 — 30 км. пробега. На практике, ресурс не актуален для отечественного транспорта, слишком увеличен. Мотористы рекомендуют «обновлять» очистительный элемент на отметке в 15 000 км. Это оптимальный вариант, который приемлем как для густонаселенных мегаполисов, так и для периферийной местности.

Замена салонного фильтра для большинства автомобилистов занятие честно говоря «плевое» однако на некоторых моделях это занятие требует особых навыков и сноровки. К примеру, для того чтобы поменять «салонник» на Весте приходится разбирать бардачок…

Однако благодаря «народным рукастым» умельцам эту работу можно выполнить гораздо проще и быстрее. В этой статье я расскажу вам дорогие друзья о том, как заменить салонный фильтр на Лада Веста не снимая бардачок.

Суть работы точнее сказать хитрость заключается в том, чтобы не снимать бардачок, вместо этого снять пластиковую накладку, которая прикрывает тоннель. После чего через образовавшееся окно мы и будем производить замену фильтра салона Веста.

Приступим!

Находим со стороны пассажира пластиковую накладку такую как на фото. Затем берем TORX T20 и откручиваем единственный винт крепления этой накладки.

Теперь накладку удерживают защелки, которые необходимо отщелкнуть. Для этого можно использовать пластиковую лопатку или попробовать поддеть эту накладку в ее нижней части. Просовываем пальцы в отверстие внизу и аккуратно отщелкиваем эту декоративную деталь.

Далее находим место расположения фильтра салона. Двумя пальцами жмем на фиксаторы, расположенные по обе стороны крышки под которой находится фильтр и снимаем ее.

На данном этапе вам ничего не мешает достать старый фильтр и произвести его замену. Будьте аккуратны доставая фильтр, с него может посыпаться грязь, песок, листья и еще много всего поэтому постелите что-нибудь если не хотите испачкать салон.

Установка нового фильтра — процедура неприятная и весьма сложная. Дело в том, что фильтр мягкий, а доступ к посадочному гнезду не совсем удобный. Перед тем как установить новый салонный фильтр убедитесь, что ставите его правильно. На фильтре есть стрелочки, указывающие направление воздуха. В общем если вы не уверены, просто постарайтесь заполнить как стоял старый фильтр. Слегка сжимаем фильтр в «гармошку» после чего аккуратно просовываем его в посадочное гнездо. На своем месте фильтр распрямится и примет правильное положение.

Далее следует сборка, она выполняется в обратном порядке здесь нет ничего сложного поэтому процесс описывать не буду.

Как видите нет ничего сложного! Если подойти к любой работе с умом и пониманием, можно сделать, все что угодно. У меня все, пишите получилось ли у вас и с какими сложностями вы столкнулись в процессе замены салонного фильтра на Лада Веста.

11 январь 2020 LadaOnline 36 598

На Весте и XRAY фильтр салона (каталожный номер 272773016R) находится в корпусе блока отопления, кондиционирования и вентиляции. Чтобы получить доступ к нему не нужно снимать жабо (ветровую накладку), как на других автомобилях Лада.

Порядок действий

снять крышку бардачка (можно не снимать, если нащупать фиксаторы облицовки тоннеля (из п2) рукой, засунув руку за щиток со стороны двигателя);
снять облицовку тоннеля со стороны переднего пассажира, вывернув винт, отщелкнув фиксаторы сверху.

Заглянуть под панель. Снять крышку салонного фильтра (№2), сжав фиксаторы (№3).

Согласно предписаниям АвтоВАЗа, замена салонного фильтра на Лада Веста должна осуществляться каждые 30000 км либо раз в 12 месяцев. Тем не менее, механики советуют проводить операцию не реже, чем раз в 15000 км, а если автомобиль эксплуатируется в неблагоприятных условиях (много пыли и т. д.), рекомендуется сократить интервал вдвое, а то и втрое.

Особенность отечественного седана в том, что его фильтр располагается непосредственно в корпусе блока отопления, а это значит, что владельцу не придется снимать жабо у лобового стекла. Все работы осуществляются прямо из салона машины.

Где купить?

Обычно угольный дороже. Наиболее популярные площадки даны в таблице.

Как видно, цена может существенно отличаться. Как правило, это зависит не только от типа салонного фильтра Лада Веста, но также от производителя. К примеру, иностранные компоненты, производства брендов Mann, Pilenga (Италия) существенно дороже отечественных и даже дороже оригинальных компонентов.

Салонный фильтр: немного истории

Очистительная система салона появилась намного позже воздушного фильтра в классическом её виде. Количество ТС стремительно увеличивалось, образовывались первые пробки. Человек был вынужден придумать способ оградить себя от негативного воздействия токсических веществ.

Все современные автомобили по умолчанию оснащены штатными очистителями воздуха. Дешевые автомобили имеют фильтры из бумаги, марки премиум‐сегмента — угольные, нейтрализующие все посторонние запахи.

Пропуская сквозь себя потоки воздуха, фильтры задерживают микрочастички грязи. Происходит процесс постепенного засорения. Появление стороннего запаха, слабый поток воздуха — основные признаки неисправности.

О том, как сменить фильтр и какие инструменты для этого необходимы, рассмотрим далее.

Проверка рабочего состояния блока управления и самостоятельный поиск неисправности

Ещё одна проблема, с которой сталкиваются владельцы, – это дуновение горячего воздуха в течение нескольких секунд после включения, а потом происходит смена на холодный поток. Причём, это проявляется постоянно.

Схема регулирования несколько индивидуальна. Для того чтобы сменить режим из холодного на тёплый или наоборот, нужно левый регулятор провернуть до упора, после этого выставить нужный режим. Далее управление климатом внутри автомобиля возьмёт на себя компьютер. Он подаёт сигнал на заслонку и вентилятор, которая пропускает воздух через радиатор, и открывает кран.

Крепление вентилятора вод капотом ГАЗ 31105

Снимаем ручки блока управления и, растянув фиксаторы, вынимаем его. Разбираем его корпус и внимательно осматриваем блок и микросхему. В любом случае датчик будет покрыт толстым слоем пыли и нагара. Эти элементы являются токопроводящими материалами и вполне могут быть одним из клопов, которых мы ищем. Ещё один вариант короткого замыкания – головки винтиков. Они перекрывают токопроводящие дорожки и тем самым замыкают их

Теперь внимание на вентилятор, датчик и патрубки, которые идут на кран, – между ними обнаруживаем зазоры. Каким воздухом обдувается датчик неизвестно, а значит, неизвестно, какую температуру он замеряет.
Схема и датчик промываются спиртом, неизолированные ножки транзисторов и провода можно покрыть обычным лаком (своеобразная изоляция)

Отворачиваем винты и подкладываем под головки бумажные прокладки. На вентилятор, патрубки воздухозаборника и плату клеим прокладки из двухстороннего скотча. Это сделает забор воздуха без посторонних подсосов.

ГАЗ 3110 — настоящая рабочая лошадка, и, несмотря на почтенный возраст, таких автомобилей по всей стране ещё много. Однако, невзирая на множество несомненных достоинств, у этого автомобиля есть и ряд серьёзных недостатков, к которым можно отнести технически несовершенный и подверженный поломкам отопитель.

ГАЗ 31105 с новым салоном

Здесь есть свои нюансы. На практике владельцам такой версии ГАЗ 31105 повезло несколько меньше, нежели собственникам Волги до модернизации салона. Это справедливое утверждение, если говорить применительно к сложностям получения доступа к радиатору отопителя.

Чтобы снять и заменить печной радиатор, вам потребуется пройти достаточно длинный путь, последовательно выполнив несколько операций. А именно:

Процедура начинается с демонтажа всей панели. Задача не из лёгких. Но тут нужно постепенно откручивать все крепления, разъединять защёлки и обязательно запоминать расположение всех креплений. Если хотите, можете записывать или маркировать элементы панели.
Также потребуется демонтировать тоннель коробки передач. Он устанавливается на несколько креплений, потому его будет снимать проще, нежели панель.
Ещё одним важным элементом считается труба-усилитель, которая располагается под панелью на Волге 31105 с новым салоном и соответствующим расположением блока отопительной системы.
Сложность демонтажа трубы-усилителя в том, что здесь дополнительно нужно открутить от усилителя саму рулевую колонку.
Прежде чем снимать верхнюю часть, не забудьте отсоединить так называемые пищалки.

Только после проведения объективно сложных или скорее длительных демонтажных работ, вам наконец-то удастся добраться до отопительного блока и извлечь оттуда старый радиатор.

Перед тем, как вытащить сам радиатор, отсоедините все патрубки, уберите проводку, которая может мешать и блокировать доступ к элементу.

Отталкиваясь от текущего состояния печного радиатора, его можно попробовать промыть. Если же образовались трещины и устройство восстановлению путём промывки не подлежит, просто купите новый элемент.

Что же касается промывки, то тут используют самые разные народные и заводские средства. Наибольшую популярность завоевала лимонная кислота, а также сантехнические жидкости типа Крот. Их можно прогнать через радиатор с помощью подключения насоса. Либо же извлечь радиатор, залить в него подготовленный раствор, и закрыть входной и выходной патрубки, оставив устройство на несколько часов откисать.

Вне зависимости от того, чем вы решили промыть радиатор, обязательно используйте 2 этапа финишной обработки. Сначала после агрессивных средств промойте обычной водой, после чего залейте порцию антифриза, и также дайте ей настояться, прихватив остатки очищающих жидкостей. Только после этого выполняйте обратную сборку.

Где стоит фильтр?

Конструкции воздушных каналов, систем забора воздуха, очистительных элементов автомобилей различаются. В последние годы наблюдается тенденция стандартизации форм агрегатов, в том числе и систем вентиляции. Каркас прямоугольной формы из прочного полимерного материала — это универсальный вариант.

Типичное место расположения — за стенкой перчаточного ящика в правой части консоли. На некоторых моделях стоит защитный фильтр в моторном отсеке, под лобовым стеклом, в левой части торпеды, у тыльной части двигателя.

Вот где находится салонный фильтр на популярных моделях:

Toyota Corolla: правая часть центральной торпеды.
Chevrolet Cruze: также в правой части, но ближе к центру консоли.
DAEWOO Lanos: в подкапотном пространстве, под лобовым стеклом с правой стороны.

Замена радиатора автомобиля ГАЗ-3110

Радиатор охлаждения двигателя автомобиля снимаем для промывки или для ремонта и замены 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи

2. Слить жидкость из системы охлаждения.

3. Ослабить затяжку хомута 2 и отсоединить шланг 1 от расширительного бачка.

4. Ослабить затяжку хомута 1 и отсоединить от радиатора пароотводящий шланг 2.

5. Отсоединить провода от датчика 1 включения вентилятора и от колодки 2 электродвигателя вентилятора.

6. Ослабить затяжку хомута 1 и отсоединить от водяного насоса отводящий шланг 2 радиатора.

7. Ослабить затяжку хомута 2 и отсоединить подводящий шланг 1 радиатора от крышки корпуса термостата.

8. Отвернуть пять болтов 1, и снять верхнюю пластину 2. На двигателе мод. 4062 вынуть радиатор в сборе со шлангами, вентилятором и кожухом вентилятора вверх.

На двигателях мод. 402 и 4021 отвернуть гайки крепления кожуха вентилятора к радиатору.

Затем сдвинуть кожух на вентилятор и вынуть радиатор вверх.

9. Отсоединить шланги от радиатора.

Отвернуть четыре гайки 1 и снять кожух 2 вентилятора с вентилятором.

Если нужно снять вентилятор с кожуха, отвернуть три гайки 3. Вывернуть датчик 4 электродвигателя вентилятора.

Осмотр

1. Промыть радиатор снаружи струей воды и просушить.

Если на пластмассовых бачках радиатора есть трещины, заменить радиатор.

2. Проверить герметичность радиатора, для чего заглушить патрубки радиатора, кроме одного, к которому подвести шланг для подачи сжатого воздуха.

Опустить радиатор в ванну с водой и подать воздух под давлением 1 атм примерно на 30 с.

В местах не герметичности будут выходить воздушные пузыри. В этом случае заменить радиатор.

3. Осмотреть подушки крепления радиатора, если они порваны, потрескались или резина потеряла эластичность, заменить подушки.

Установка

Устанавливают радиатор в порядке, обратном снятию.

При установке радиатора установочные штифты снизу радиатора должны войти в резиновые подушки крепления радиатора.

Источник
