Разборка стартера ваз 2109,2106,2107,2108,2110,2114

Снятие стартера

Перед тем как снять стартер, необходимо подготовить два ключа на 10 и на 13, они понадобятся для того, чтобы снять клемму с аккумулятора. Чтобы избежать короткого замыкания, вначале снимите минусовую клемму. В случае если на вашем автомобиле стоит инжектор, придется снимать воздушный фильтр, находящийся над стартером.

Стартер ВАЗ-2109 можно демонтировать двумя способами: через верх или через низ. Если выбран второй вариант, то нужно временно снять защиту картера, чтобы она не мешала. Далее необходимо отсоединить втягивающее реле от двух проводов. Вначале отсоединяем силовой (толстый) провод, по которому подается напряжение на стартер, затем тонкий – необходимый для питания обмотки реле.

Тонкий провод можно просто вытянуть руками. Для отключения силового нужно ключом на 13 открутить гайку с контакта втягивающего реле. После того как отсоедините провода, уберите их в сторону.

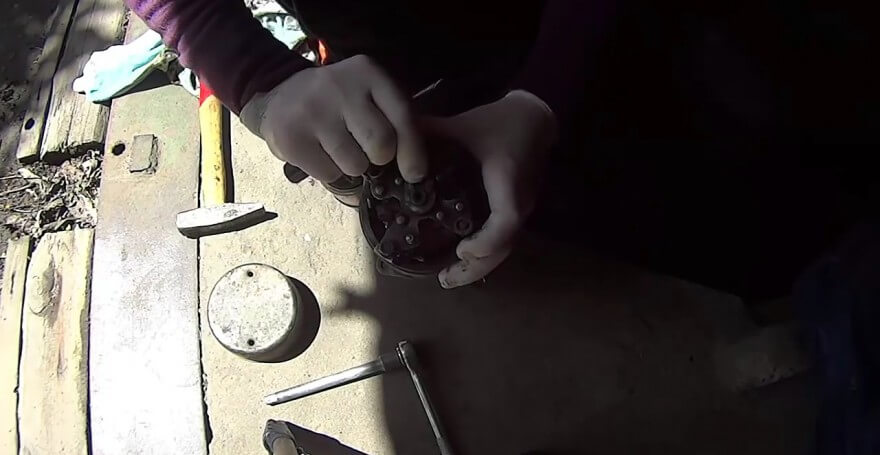

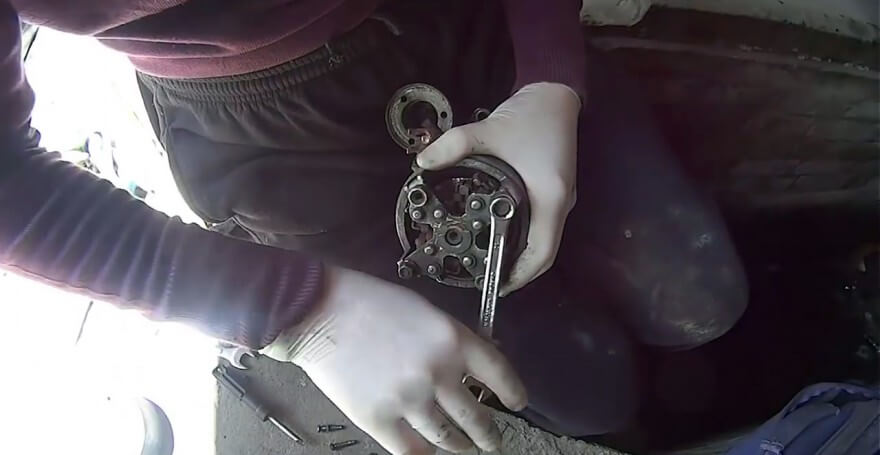

Демонтированный стартер положите на верстак и уберите с него всю грязь. Отсоедините втягивающее реле, которое закреплено на два болта с головками под отвертку. Далее снимите якорь с металлических пластин бендикса. Возьмите ключ на 10 и открутите заднюю крышку стартера. После снятия крышки откроется вид на ось стартера, с которой нужно снять стопорное кольцо. Его можно снять, воспользовавшись плоской отверткой.

Корпус стартера на «девятке» состоит из трех частей, который держится благодаря трем шпилькам стягивающим его. В процессе выкручивания гаек на шпильках все части агрегата отсоединяются, поэтому разборка стартера не будет сопровождаться трудностями. Существует два вида стартеров: с планетарным редуктором и без него, коллекторы которых немного отличаются.

Если в стартере ВАЗ-2109 установлен планетарный редуктор, его щетки будут расположены параллельно корпусу, во втором варианте – перпендикулярно оси стартера. Старая втулка надежно запрессована в корпус стартера, поэтому чтобы ее извлечь, придется хорошо постараться. Для избавления от старой втулки возьмите молоток, кусок трубы подходящего диаметра или

Чтобы не пришлось искать похожий стартер, с которого можно снять крышку, будьте предельно осторожны. Перед запрессовкой новой втулки желательно пройтись по месту установки мелкозернистой наждачной бумагой. Для запрессовки новой втулки лучше всего использовать старую, так как он изготовлена из мягкого металла и будет смягчать силу удара во время установки, это позволит не допустить появления трещин на корпусе крышки. Пока стартер в разобранном состоянии, осмотрите щетки, возможно, их нужно заменить. Сборка стартера выполняется в обратной последовательности.

Для проверки работы стартера подключите его к аккумулятору. Ровная, спокойная работа будет подтверждением того, что процесс замены втулок и сборке стартера выполнены правильно. Далее можно устанавливать его на свое место.

https://youtube.com/watch?v=Pv97r-erB3w

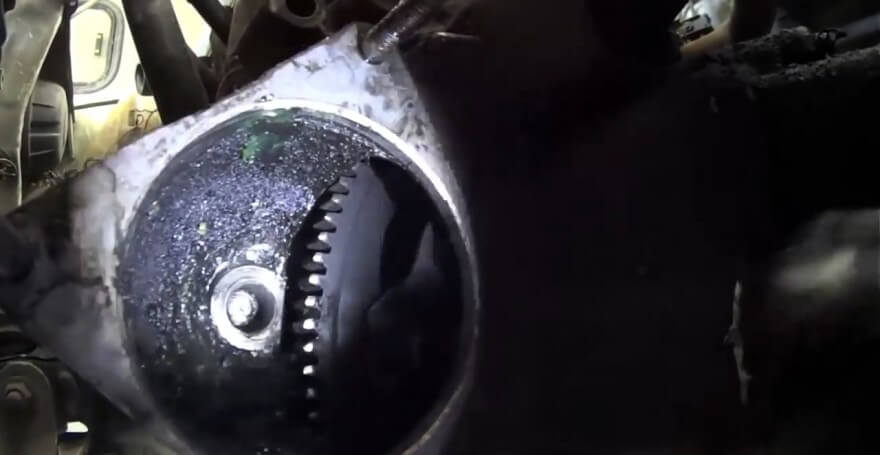

Новая в корпусе

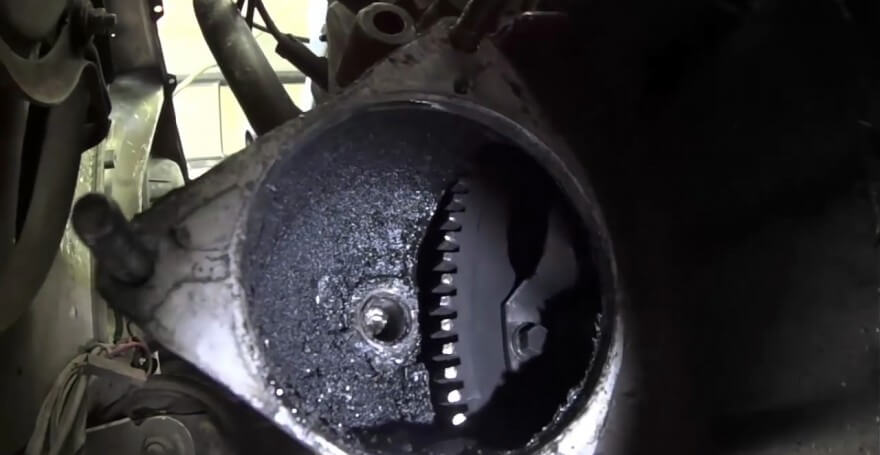

старая в корпусе

Автохимия

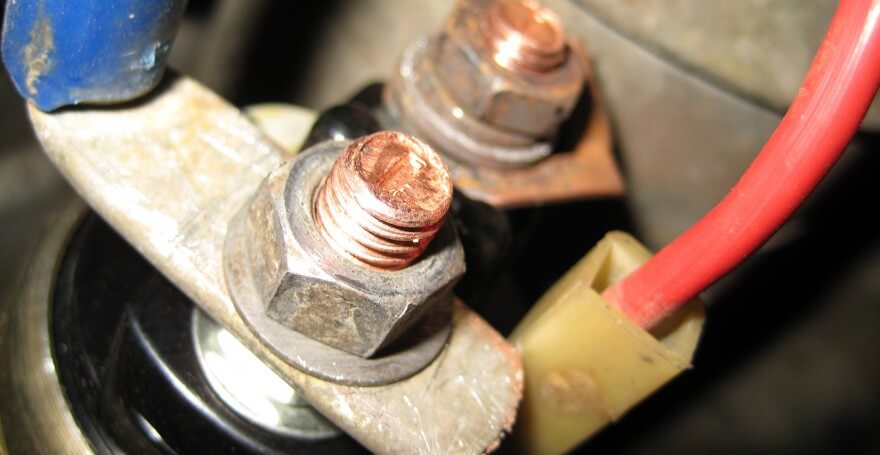

На элементах от компании VALEO расположенная на клемме гайка покрывается цинком, оцинковывается и контактный винт. Следовательно, обрабатывать их разрешено лишь средством WD-40 либо одним из его заменителей. Но подобный вариант обработки не подойдет для меди. Все использующие жидкость WD на меди автовладельцы категорически не рекомендует повторять их ошибку – применение WD-40 приведет к разрушению внешнего слоя.

Именно поэтому изготовленную из меди резьбу на стартерах КЗАТЭ необходимо чистить с помощью спецсредств. Для этого можно использовать: растворитель Molykote S-1002, смывку WL, кислоту Kontakt 60 либо 100 и CRAMOLIN ContaClean. При вторичном использовании элемента после воздействия на него кислоты его нужно обязательно очистить смывкой.

В каких случаях требуется замена втулок?

В жизни любого автомобилиста могут быть ситуации когда по различным причинам не удается запустить двигатель. Одной из причин могут быть изношенные втулки. Представим такую ситуацию. Во время заводки стартер с заметным трудом пытается проворачивать коленчатый вал то и дело заедая и останавливаясь. Непосвященный автомобилист при этом недоумевает из-за чего это может происходить, ведь аккумуляторная батарея исправна и полностью заряжена. Причиной в этом случае является задевание якоря за статор. Зазор между первым и вторым всего десятые доли миллиметра, за счет этого даже самый небольшой перекос вала якоря относительно статора обязательно приведет вышеуказанным проблемам. Этот перекос появляется за счет выхода из строя подшипников скольжения в которых и вращается якорь. Как правило, более изношенным является передний подшипник, так как основная нагрузка ложится именно на него. Подшипниками в данном случае являются втулки из латуни. Передний встраивается в специальное отверстие, которое расположено в картере сцепления. Задний же подшипник расположен на крышке стартера.

Демонтаж узла, разборка

Снятие стартера на «Ока» — операция не сложная благодаря сравнительно удобному расположению. Алгоритм работ такой:

Далее уже выполняется разборка и диагностика узла.

Сначала демонтируется корпус втягивающего реле, для чего нужно открутить две гайки. При демонтаже корпуса, якорь реле останется на месте, поскольку он проушиной зацеплен за вилку. При необходимости, извлекаем и якорь.

Для дальнейшей разборки снимаем с передней части вала якоря стопорное кольцо и вытаскиваем якорь. Остается только вытянуть ось вилки и извлечь ее вместе с бендиксом.

Что касается электрических неисправностей, то их можно выявить только путем прозвонки обмоток. Для такой проверки лучше обратиться к опытному электрику.

После ремонта стартер собирается в обратном порядке. Перед установкой на авто, узел желательно проверить. Для этого подключаем его напрямую к аккумулятору.

Замена и размер втулок

Тем же автолюбителям, у кого нет желания что-то переделывать, для устранения люфтов якоря, придется менять втулки.

С внутренней проблем не возникнет, поскольку она установлена в задней крышке и достать после снятия и разборки стартера, не сложно. А вот втулку, которая установлена в углублении в блоке, достать проблематично.

Вариантов ее извлечения – несколько:

Вкрутить в нее метчик соответствующих размеров;
Высверлить;
Выдавить с помощью консистентной смазки;

Если с первыми двумя методами все понятно, то на третий следует рассмотреть поподробнее. В основе способа лежит свойство жидкости не сжиматься.

Технология выдавливания достаточно интересна – подбираем прут, по диаметру точно соответствующий отверстию втулки. Далее заполняем втулку полностью консистентной смазкой (к примеру, «Солидолом»). Затем прут вставляем в отверстие и забиваем его внутрь. Из-за сжатия «Солидол» проникнет под втулку и начнет ее выдавливать.

После извлечения изношенной втулки, устанавливаем ее на место новую, после чего останется только поставить на место стартер.

Симптомы выхода из строя втулок стартера ВАЗ 2109

Главным признаком, дающим знать о неисправности втулок стартера при включении зажигания является пронзительный шум, доносящийся со стороны моторного отсека, затем перерастающий в визг и резко затухающий. Не исключена возможность выхода из строя втулок и если вращение якоря происходит рывками или очень медленно. При возникновении данных проявлений необходимо как можно скорее приступить к диагностическим и ремонтным процедурам, в противном случае проблема может усугубиться.

Если при проведении диагностики обнаружились следы износа, металлическая стружка, задиры, трещины, то повреждённые детали необходимо заменить. Чаще всего ломается втулка в картере сцепления (передняя), реже — втулка задней крышки.

При выходе из строя втулки задней крышки, втулку рекомендуется заменить в сборе.

Советы по замене втулок ВАЗ 2109/2108

Замена втулок стартера ВАЗ 2109, несмотря на кажущуюся простоту, достаточно сложная процедура, требующая специального инструмента и знания устройства стартера, но её можно осуществить при помощи данной инструкции и навыков ремонта автомобиля.

На автомобили ВАЗ 2108, ВАЗ 2109 предусмотрена установка стартера 29.3708. На часть автомобилей идущих на экспорт были установлены другие стартеры, но по своим характеристикам и установочным размерам практически одинаковы.

При изготовлении автомобиля втулка запрессовывается в картер, что создаёт дополнительные трудности при извлечении детали из гнезда. Чтобы это проделать, необходимо воспользоваться специальным съёмником или правильно выбрать метчик. Далее необходимо ввинтить метчик во втулку, дойдя до дна отверстия, он вытолкнет втулку в наружу.

Другим способом вытащить втулку из картера можно при помощи заточенной под шило отверткой или просто раскрошить деталь зубилом и вытащить обломки

Как в первом, так и во втором случае нужно соблюдать осторожность, чтобы не разворотить посадочное место

При замене задней втулки понадобится разобрать весь стартер, так как элемент находится в задней части стартера.

Существует мнение, что перед установкой новой втулки в стартер, ее следует доработать. Для свободного проворачивания якоря, нужно втулку расширить специальной развёрткой диаметром 12 миллиметров. После этого втулку можно ставить на место.

Для проведения работ по замене втулки стартера ВАЗ 2109 понадобится:

отвертка и зубило;
метчик или съёмник;
пробоец;
рожковые ключи «на 10», «на 13»;
молоток;
комплект втулок стартера ВАЗ 2109.

Цена комплекта втулок ВАЗ 21080160122000 составляет 65 рублей.

Стоимость актуальна для Москвы и области на лето 2017.

1. Ключом «на 10» ослабляем затяжки гаек стяжных болтов.

2. Снимаем клеммы с аккумуляторной батареи.

3. Ключом «на 13» отворачиваем три болта крепления стартера.

4. Этим же ключом «на 13» отвинчиваем гайку клеммы провода ведущую на АКБ. Снимаем разъем с вывода тягового реле стартера.

5. Снимаем стартер.

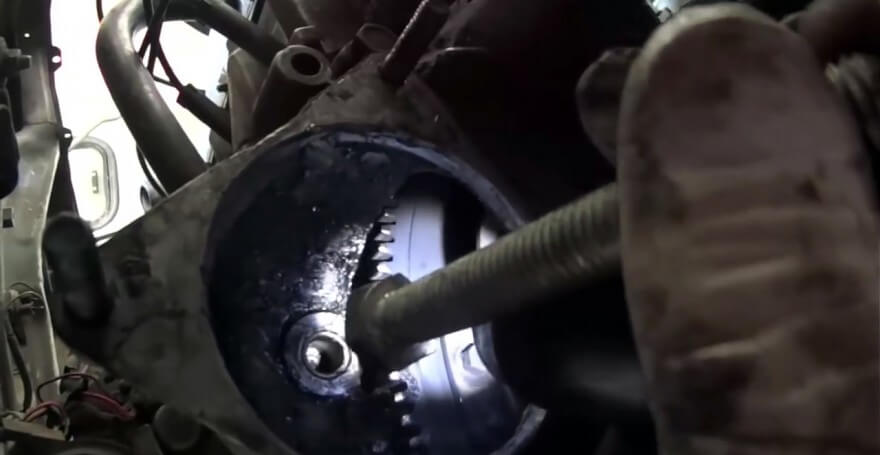

6. Ввинчиваем метчик во втулку и …

7. … вынимаем переднюю втулку.

8. Берём новую втулку.

9. С помощью болта запрессовываем её в картер сцепления.

10. Поддеваем отвёрткой запорное кольцо и снимаем его.

11. Снимаем ограничительное кольцо.

12. Ключом «на 10» отворачиваем две гайки стяжных шпилек.

13. Вынимаем шпильки.

14. Снимаем заднюю крышку стартера.

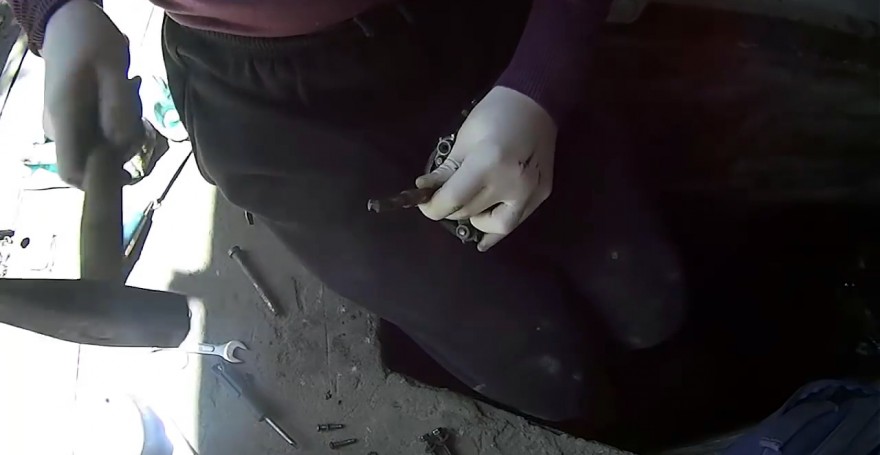

15. С помощью пробойца подходящего диаметра выбиваем втулку.

16. Берем новую втулку.

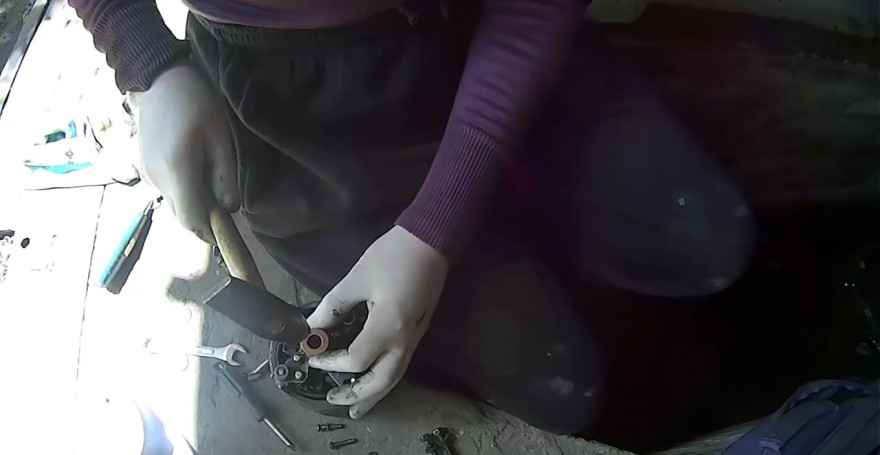

17. Воспользовавшись молотком, забиваем новую втулку на посадочное место.

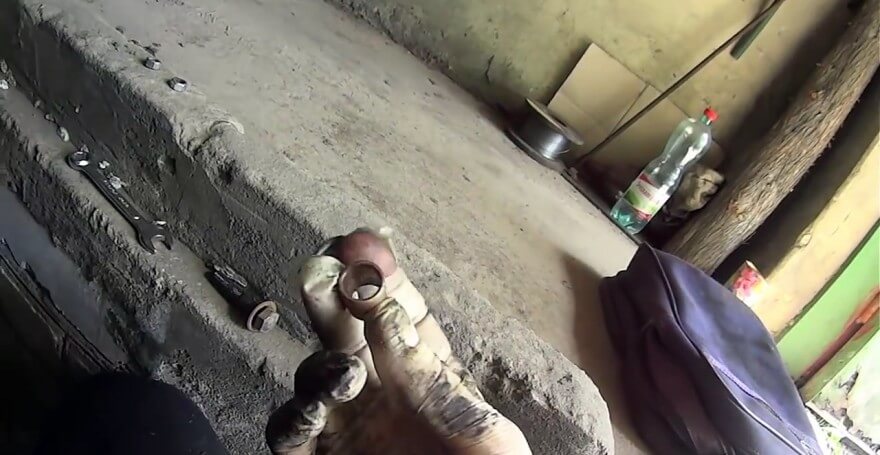

18. Забитая новая втулка.

Ремонт стартера на ВАЗ 2106. Замена щеток.

В зависимости от конструкции устройства, щетки могут быть закрыты либо крышкой, либо так называемой скобой (хомутом), как это было на моем устройстве от 2101. В любом случае сложностей не возникнет, чтобы добраться до них. В первом случае необходимо будет открутить два болтика на крышке, а во втором всего один, который стягивает хомут, как показано на фото ниже:

Когда болт откручен, хомут сам соскакивает и мы получаем доступ к щеткам:

Теперь крестовой отверткой откручиваем болт крепления щетки из любого окна (всего щеток 4 штуки):

Затем необходимо отогнуть пружинку, которая прижимает щетку, и вынуть ее рукой, либо поддеть тонкой отверткой, если идет туго:

И вот так она выглядит после изъятия из своего посадочного места:

Ту же саму операцию проводим с остальными 3-мя щетками, которые демонтируются аналогично. Установка проходит в обратной последовательности.

В каких случаях требуется замена втулок?

Стартер ВАЗ 2106, 2107, 2108, 2109, 2110, 2114

Невзирая на то, что сегодня отечественные автомобили практически не пользуются спросом у потребителей, транспорт марки ВАЗ выпускается большим количеством предприятий. Давайте рассмотрим стартер ВАЗ 2106, 2107, 2108, 2109, 2110, 2114 – агрегат, устанавливающийся на автомобилях данного производителя.

Стартеры автомобилей марки ВАЗ могут относиться к классу устройств для классических и переднеприводных машин, и между ними есть различия – в месте установки втулки, степени легкости снятия стартера, конструкции втягивающей и глубине нахождения контакта для разъема. Специалисты в данной области считают, что стартер ВАЗ 2106, 2107, 2108, 2109, 2110, 2114 намного удобнее в установке и эксплуатации.

Стартер ВАЗ цена Вне зависимости от того, какие запчасти Вам нужны и какой марки Ваш автомобиль, стоимость имеет важное значение. Можем Вас заверить: стартер ВАЗ цена в последние годы заметно сократилась

В нашей компании стартер ВАЗ цена несколько ниже, нежели во многих других компаниях. А уж если Вы будете редко менять его, она покажется Вам совсем низкой.

Стартер ВАЗ обладает мощностью 1, 3 кВт. Агрегат имеет электромагнитное включение шестерни, роликовую обгонную муфту и управление дистанционного типа.

Стартер редукторный является электрическим двигателем постоянного тока. Он может быть четырехщеточным и четырехполюсным. Отметим, что он имеет смешанное возбуждение, и в его составе есть якорь с приводом, 2 крышки и тяговое реле.

Стартер 2106 Приведение двигателя в рабочее состояние достигается за счет работы стартера, имеющего мощность в 1, 3 кВт. Шестерня привода включается за счет электромагнита; стартер 2106 имеет роликовую обгонную муфту и управление, осуществляющееся дистанционно.

В последние годы на машины данных моделей монтируется стартер 35. 3708, оснащенный двухобмоточным реле и торцевым коллектором. По определенным признакам он похож на ВАЗ 2106 стартер, хотя различия все же имеются.

Стартер 2106 также может быть установлен на автомобилях импортного производства. Конструкции, о которых идет речь, обладают отличными техническими и эксплуатационными характеристиками.

Стартер 2107 Стартер 2107 имеет существенное отличие от устройства 35. 3701 – это цилиндрический коллектор. Именно по данной причине стартер ВАЗ 2107 имеет особое строение задней части. Подробнее о конструкции смотрим на сайте https://shodrazval-gid.ru/.

Помимо этого, обмотка статора также устроена иначе: она включает в себя 2 сервисных и 2 шунтовых катушки – что касается стартера 35. 3708, то у него только 1 шунтовая катушка и 3 сервисных.

Если говорить о свойствах и габаритах конструкции, то можно сказать, что стартер 2107 похож по данным параметрам на стартер 35. 3708.

Добавим, что раньше для приведения стартеров данной модели в рабочее состояние не использовалось дополнительное реле. Кроме того, штекер скреплялся через установочный блок с помощью красного провода с выводом, который выключал зажигание.

Стартер 2108 Стартер 2108 – это агрегат, служащий для пуска двигателя такого автотранспорта, как ВАЗ-21083 и ВАЗ-21093. Данное устройство является электрическим двигателем постоянного тока, работающим от магнитов. Кроме того, стартер ВАЗ 2108 оснащен специальным электромагнитным реле, а также планетарным редуктором и муфтой свободного хода.

Стартер 2109 Стартер 2109 передает импульс конструкции мотора, чтобы осуществился запуск. У конструкции незначительный вес и малые габариты. Его функция – запуск массивного маховика, за счет которого начинает работать кровошипно-поршневая система двигателя.

Если учитывать тот факт, что на стартер ВАЗ 2109 оказываются большие нагрузки, то он имеет небольшой срок службы – около пяти-шести лет, и это вдвое меньше срока эксплуатации автомобильного двигателя.

Какие действия нужно предпринять, чтобы заставить стартер 2109 служить долгое время? Необходимо следить за тем, чтобы он работал не более десяти секунд во время пуска.

Стартер 2110 Стартер 2110 обладает следующими особенностями. Прежде всего, это его крепление: у механизма имеется два отверстия и шестерня, зафиксированная на валу и закрытая колпаком. Таким образом, выбирая стартер для автомобиля, следует оценивать в первую очередь данные условия.

Стартер УАЗ 3151

Рис. 7.18. Стартер 42.3708: 1 – крышка со стороны привода; 2 – поводковое кольцо; 3 – упорное кольцо; 4 – замковое кольцо; 5 – привод; 6 – якорь; 7 – корпус; 8 – щетка; 9 – траверса; 10 – упорная шайба; 11 – регулировочная шайба; 12 – стопорная шайба; 13 – крышка со стороны коллектора;

14 – контактный болт; 15 – контактная пластина; 16 – крышка реле; 17 – возвратная пружина; 18 – шток; 19 – якорь реле; 20 – компенсирующая пружина; 21 – буферная пружина; 22 – шестерня; 23 – винт М5х14; 24 – гайка стяжной шпильки; 25 – винт М6х16; 26 – гайка М8; 27 – ввод катушек реле;

28 – винт М6х30; 29 – рычаг; 30 – гайка М8; 31 – ось рычага

Рис. 7.19. Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка;

8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp

Стартер 42.3708 (рис. 7.18) или 4211.3708–01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на рис. 7.19.

Технические данные и характеристики стартера

Направление вращения…..правое

Номинальное напряжение, В…..12

Мощность (при питании от аккумуляторной батареи емкостью 60(А·ч), кВт (л.с.)…..1,2 (1,65)

Холостой ход при 20 °С:

потребляемый ток А, не более…..75

напряжение на клеммах стартера, В, не более…..12

Частота вращения ротора, мин-1, не менее…..5000

Полное торможение при 20°С:

тормозной момент, кгс·м…..1,6±0,16

потребляемый ток, А, не более…..520

напряжение на клеммах стартера, В, не более….. 7

Периодически выполняйте работы по обслуживанию стартера:

1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления.

2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности.

3. Откройте крышку 13 (см. рис. 7.18) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом.

4. При необходимости подтяните стяжные болты корпуса стартера.

5. Проверьте крепление стартера к картеру сцепления.

6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.

Через каждые 32 000 км пробега автомобиля выполните следующие работы по обслуживанию стартера:

1. Снимите стартер с двигателя.

2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.

3. Разберите стартер. Изношенные детали замените.

4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24.

Снятие стартера ВАЗ 2107

Если вы худощавого телосложения, то все работы сможете выполнить без особых трудностей и без использования ямы, эстакады, подъемника. На автомобиле ВАЗ 2107 (инжектор особенно если установлен или даже ГБО) провести снятие проблематично. Нижняя гайка с трудом выкручивается, даже в инструкции по обслуживанию автомобилей классической серии говорится о том, что необходимо использовать головку на 13 с карданчиком и удлинителем. Но если вы не первый раз снимаете его, то, скорее всего, самую нижнюю гайку не закручивали вовсе.

Первым делом отключите от минуса аккумулятора клемму, чтобы обесточить всю систему электроснабжения. Как было сказано ранее, какая-либо защита от КЗ в силовой цепи отсутствует. Теперь можно проводить ремонт

Обратите внимание на то, что желательно это делать на холодном моторе – рядом выпускной коллектор, можно получить ожоги. Затем ключом на «13» нужно выкрутить гайку с верхнего болта втягивающего реле и отсоединить силовой провод

Вот и все, теперь три гайки крепления выкручиваете и аккуратно извлекаете стартер, чтобы провести его полную или частичную разборку.

Устройство стартера

Как же выполняется замена втулок стартера? Прежде чем приступать к сути вопроса необходимо хотя бы в общих чертах познакомиться с устройством агрегата. Автомобильный стартер по своей сути является миниатюрным четырехполосным электродвигателем, обеспечивающим начало вращения коленчатого вала. Он обеспечивает такую начальную частоту вращения, которая необходима для того, чтобы завелся двигатель внутреннего сгорания. Стартер является электрическим двигателем постоянного тока, берущим энергию от аккумуляторной батареи. Получая электрическое напряжение от аккумулятора, он увеличивает мощность посредством четырех щеток, являющихся его неотъемлемой частью. Стартеры бывают:

И первые и вторые имеют как свои преимущества, так и недостатки.

Эти устройства имеют более простую конструкцию. Их проще ремонтировать самостоятельно, не прибегая к помощи специалистов из автосервиса. Они достаточно надежны, а вероятность выхода их из строя из-за электрического воздействия стремится к нулю. Однако при низких температурах безредукторные стартеры все же могут работать нестабильно.

Устройство стартера

Редукторные;
Безредукторные.

И первые и вторые имеют как свои преимущества, так и недостатки.

редукторный стартер Кроме того, сильной стороной редукторных вариантов является присутствие постоянных магнитов, за счет которых проблемы с обмоткой статора сводятся к минимуму. Хотя при длительной эксплуатации такого стартера возможен выход из строя вращающей шестерни. Справедливости ради стоит отметить, что к этому чаще всего приводит низкое качество производства или брак.

Перекос вала

В большинстве случаев это происходит из-за выхода из строя подшипников скольжения. Из всех подшипников именно передний получает максимальную нагрузку при работе стартера, поэтому его замена производится чаще всего.

Несмотря на усердную работу переднего подшипника (они являют собой латунные втулки), шейки вала не получают большую нагрузку и поддаются замене не так часто.

Замена передней втулки пошагово

Шаг 1. Отсоедините провода от АКБ и от самого стартера.

Шаг 2. Поменяйте местами нижний болт крепления (выкрутите с одной, и вкрутите с другой). Этот шаг делается с целью фиксации двигателя. В противном случае он может просто вывалиться. При необходимости поддомкратьте двигатель, упирая домкрат в коробку передач.

Шаг 3. Извлеките стартер после того, как избавитесь от оставшихся болтов крепления.

Шаг 4. Извлеките втулку, используя патрон от электродрели и метчик. Эта процедура довольно сложная, поскольку сама втулка устанавливается под большим натягом. Поэтому будьте предельно осторожны.

Последний шаг считается самым трудным, поэтому его следует описать более подробно:

вставьте метчик в патрон;
попробуйте вкрутить его о втулку, предварительно зажав ее. Метчик очень хрупкий, поэтому, скорее всего он может сломаться;
возьмите старую гайку (резьба М12) и накрутите ее на сломанную часть метчика;
если метчик сломался бесповоротно, что даже не на что накрутить возьмите 10 сантиметровый болт с такой же резьбой. Затем выточите в нем три канавки. Конечно же, проще всего пойти и купить новый метчик, но всякое бывает;
вставьте гвозди в канавки метчика под гайку таким образом, чтобы они могли выступать с конца метчика на десять миллиметров;
получившуюся конструкцию вставьте в сломанную втулку, и попытайтесь ее вытащить.

Эксцентриситет и как это исправить

Со временем, после нескольких замен втулок, эту процедуру можно проводить рукой. Однако втулка имеет особенность проворачиваться во время работы. Это приводит к тому, что посадочное место разбивается. Это в свою очередь ведет к образованию эксцентриситета (вал стартера перекашивается). А это возвращает нас к изначальной проблеме, то есть, все начинает идти по кругу.

К счастью эта проблема не новинка в мире автомехаников. Есть целый ряд процедур: вычислите размеры эксцентриситета; купите втулку с большим размером от полученного в предыдущей процедуре. Лишнее удалите; напаяйте на новую втулку несколько миллиметров по бокам; установите втулку. Натяг должен быть небольшим;

Для того чтобы данная проблема была забыта надолго, нужно заменить и задние втулки. Это вовсе не трудно, вед стартер уже разобран и вам не нужно заново его отсоединять. Заодно можно и проверить состояние других деталей стартера и заменить их при необходимости.

Опубликовано:
10 августа 2015

Ремонт стартера ВАЗ 2110 (пошагово)

В первую очередь снимите минусовую клемму с АКБ.
Для удобства снимите корпус воздушного фильтра.
Затем отсоедините провод от втягивающего реле.
Плюсовой провод тоже должен быть откручен от клеммы.
Теперь отведите провода в сторону для получения доступа к требуемым элементам.
Отверните крепежные гайки стартера к КПП.
Достаем стартер и переходим к разборке агрегата.
В первую очередь открутите гайку М10.
Затем нужно отсоединить от контактного болта провод.
Открутите два болта, держащие тяговое реле, и демонтируйте его.
Выньте якорь реле, приподняв его вверх, чтобы снять петлю якоря с рычага.
После снятия втягивающего реле проверьте, замыкаются ли болты контактной пластиной. Для этого вдвиньте якорь до упора внутрь и замерьте сопротивление на контактных болтах с помощью омметра. Если оно отсутствует, замените либо отремонтируйте реле.
Для ремонта реле необходимо открутить два винта, отпаять выводы обмоток реле, снять крышку и зачистить наждачной шкуркой контактную пластину и головки болтов. Если головки болтов очень сильно подгорели, разверните их на 180 градусов.
Теперь переходим к ремонту редуктора стартера. Шестерни, находящиеся внутри, со временем изнашиваются, свойства смазки ухудшаются и появляется металлическая стружка. Для уменьшения износа элементов необходимо, чтобы редуктор был хорошо смазан.
Отвинтите гайки стяжных шпилек. Далее со стороны привода демонтируйте крышку с приводом и редуктором в сборе.
Выкрутите из крышки две стяжные шпильки, поскольку демонтировать привод и редуктор намного удобнее без них.
Выньте планетарные шестерни редуктора, всего их три. Если повреждены их зубья либо игольчатые подшипники, которые заделаны в шестерни, замените шестерни.
Что касается щеткодержателя, то его желательно менять в сборе.

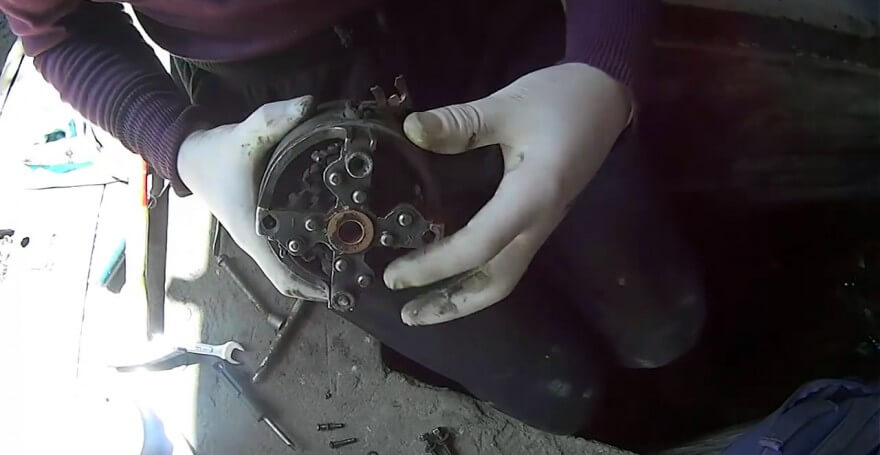

Со стороны коллектора снимите крышку со щетками и щеткодержателем.

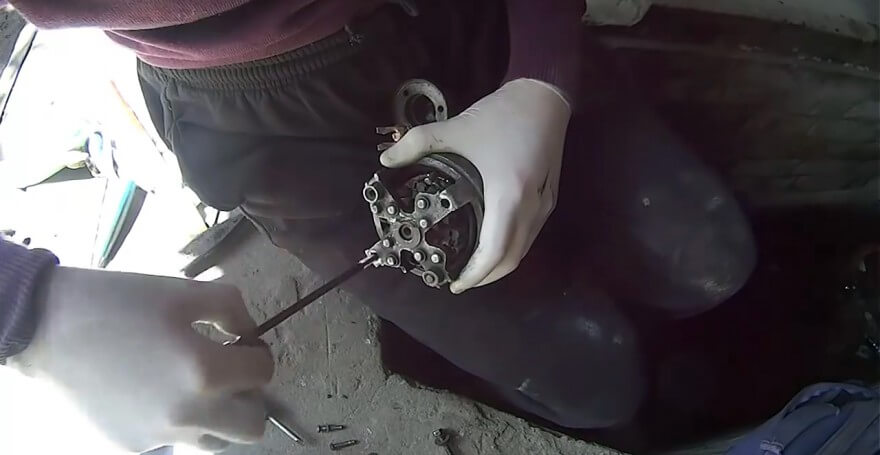

Открутите два винта и демонтируйте щеткодержатель с крышки.
При монтаже щеткодержателя, отогните фиксаторы выньте пружины.
Для проверки якоря на возможные дефекты выньте его из корпуса.
Снимите с вала якоря шестерню.
Выньте якорь из статора.
При помощи лампочки 220 В проверьте обмотку. Когда напряжение подводится к сердечнику якоря и пластине коллектора, лампочка не должна гореть. А если она горит, замените якорь.
Переходим к замене бендикса. Выньте из крышки редуктор с приводом.
Снимите с рычага опору с уплотнителем.
Сбейте со стопорного кольца ограничительное кольцо при помощи подходящей оправки.
Демонтируйте стопорное кольцо, а после этого ограничительное.
Демонтируйте с вала привода привод в сборе.
Если кольцо потеряло эластичность или сильно деформировалось, замените его.

Замена втулок статора

Рассмотрим замену втулок на примере стартера автомобиля Mitsubishi Galant.

Без демонтажа стартера замену втулок произвести невозможно. Сняв стартер, его разбирают, предварительно начертив на корпусе контрольную линию, которая считается меткой, на нее ориентируются при сборке.

Износ втулок определяют, проверив люфт, расшатанность вала во втулке. Износ видно по следам касания якоря обмотки статора.

Для того, чтобы достать проходную втулку из посадочного гнезда можно воспользоваться выколоткой соответствующего диаметра любо болтом подходящим по размеру.

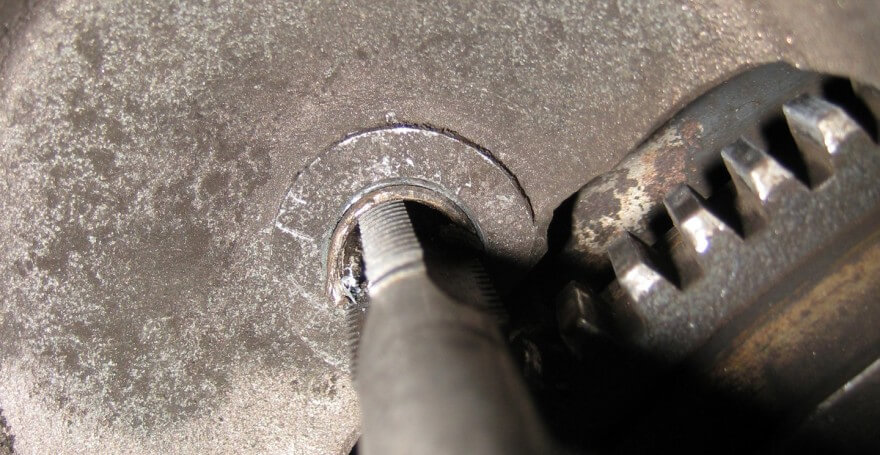

Глухую или непроходную втулку с внутренним диаметром 11 мм, которая находится в крышке стартера, достают самодельным съемником. Его изготавливают из метчика М12 и из ограничивающего ход бойка, гайки приваренной с торца. Метчик заворачивают внутрь втулки до самого упора, а затем, заменив на болт нужного диаметра, постепенно выколачивают наружу.

Вкручивать метчик надо осторожно, чтобы не было перекоса, чтобы сталь не сломалась

В специализированной автомастерской на вооружении мастера найдется не один способ и не одно приспособление, с помощью которой можно легко достать непроходную втулку.

Демонтаж устройства

Эта операция может стать одной из самых трудоемких. Однако без нее нельзя точно локализовать неисправность и уж тем более произвести ремонт стартера своими руками. Необходимо заранее запастись терпением и инструментом. Крайне желательно наличие в гараже смотровой ямы.

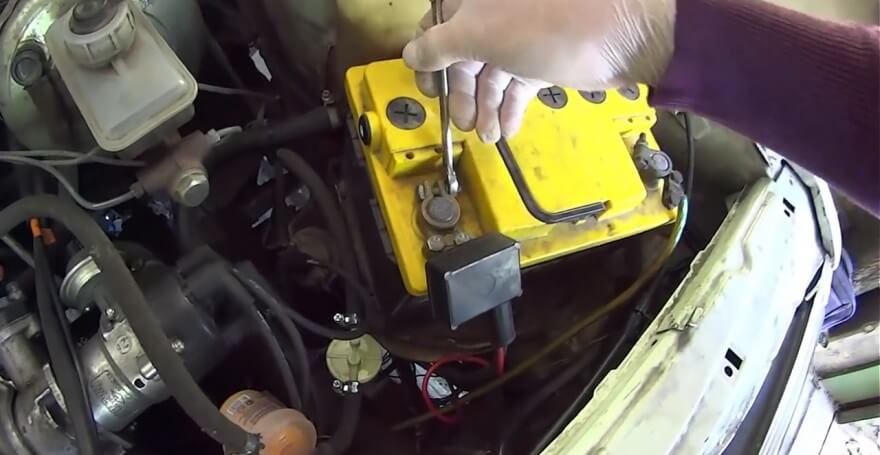

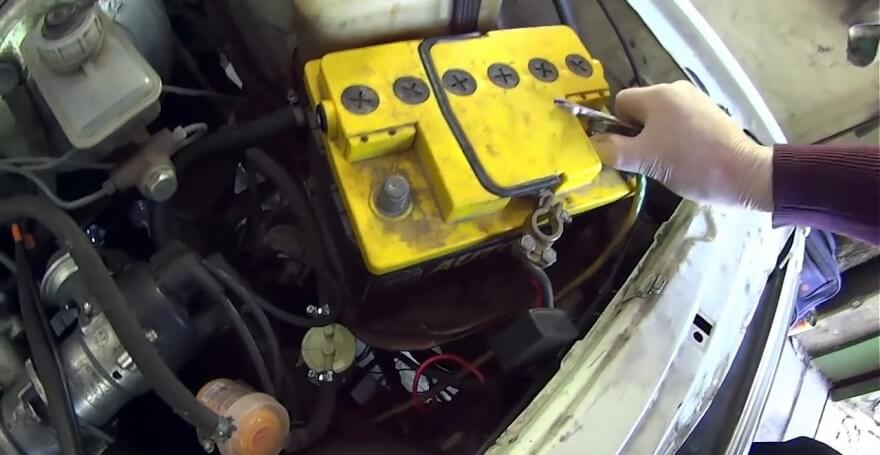

Перед тем как снять стартер обязательно отключают провода от аккумулятора. Это делается всегда, независимо от марки автомобиля и схемы его электрооборудования.

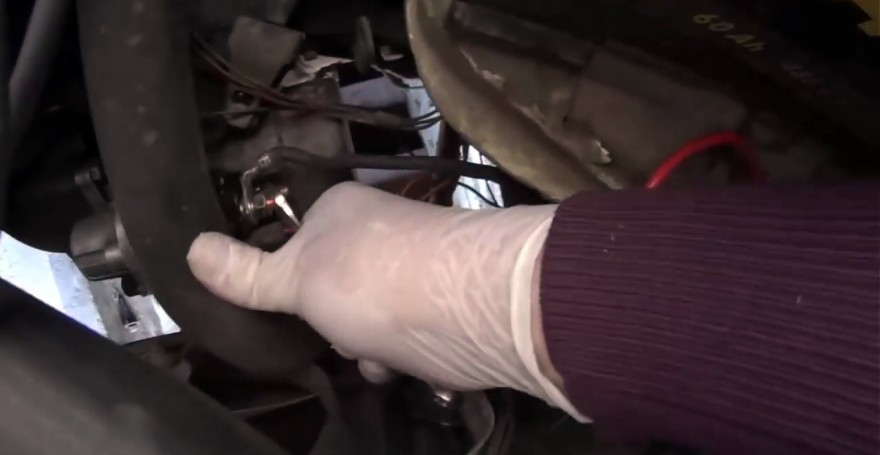

После того как напряжение будет снято, можно откручивать гайки на клеммах втягивающего реле стартера и на его корпусе. Проще всего это сделать с помощью шарнирного удлинителя для головки на 13.
Теперь следует отключить провода и отвести их в сторону.
Далее снимается кожух защиты двигателя.
Теперь открутив верхнюю и нижнюю гайку крепления к блоку можно извлечь электродвигатель.

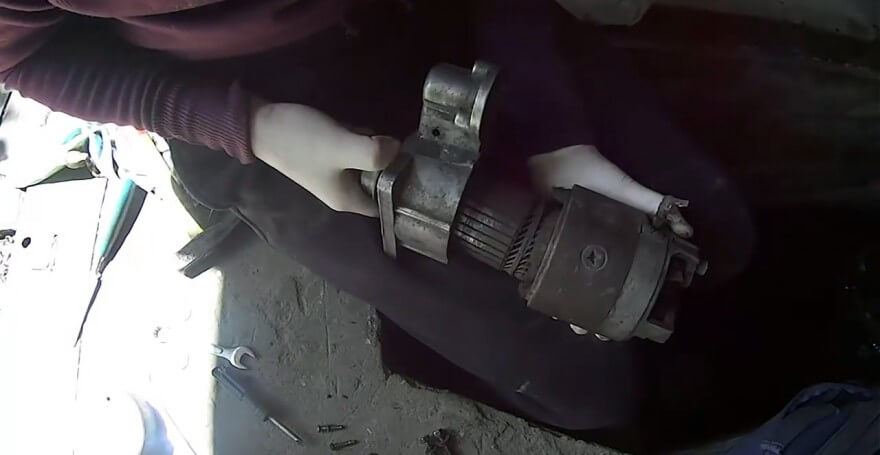

Снятие стартера закончено, можно приступать к его ремонту.

Схема подключения. Принцип работы

Питание стартера от бортовой сети такое: от «плюсовой» клеммы АКБ проложен провод большого сечения на один из контактов втягивающего реле. От второго контакта реле идет шина на щеткодержатель и статорные обмотки. Эта цепь — основная для питания электродвигателя, но в ней есть разрыв в реле, который исключается постоянную подачу тока на обмотки.

От той же «плюсовой» клеммы идет еще один проводок, проходящий через дополнительное реле, замок зажигания и ведущий к втягивающему реле. В задачу этой цепи входит питание обмоток реле.

Для включения стартера водителю необходимо установить ключ в замке в положение «2». Тем самым он замыкает цепь питания втягивающего реле, и ток поступает на его обмотки. В результате возникает магнитное поле, которое приводит к перемещению якоря реле – оно «втягивается» в корпус.

Статья в тему — Электрооборудование ОКА: схемы и обслуживание

Смещаясь внутрь корпуса, якорь тянет за собой вилку, и она смещает по шлицам вала якоря бендикс, вводя в зацепление шестеренку с маховиком.

После пуска мотора «Ока» срабатывает муфта, предотвращая обратную подачу вращения.

Возвращая ключ в положение «1», водитель размыкает цепь питания реле, возвратная пружина «выталкивает» якорь. Перемещаясь обратно, он прекращает воздействовать на шток контактного диска, благодаря чему происходит размыкание цепи питания эл. двигателя. Одновременно якорь толкает вилку, и она выводит из зацепления бендикс.
