Замена габаритных огней шевроле лачетти

Как снять задний фонарь шевроле лачетти хэтчбек

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Для того чтобы заменить лампочки габаритов и или стоп сигналов на Шевроле Лачетти нужно снимать заднюю фару автомобиля. Снятие задней фары Lacetti будет не таким то и простым делом, как может сначала показаться, ведь кроме того что нужно открутить два винтика крестовой отверткой, нужно чем то поддеть и сдернуть (фиксируется ещё и штифтами в пазах). Поэтому чтобы вытащить фару из своего посадочного места, придется придумать приспособление, можно попробовать капроновой веревкой и крепенькой картонкой подкулупывать.

У видео сюжете один из владельцев Шевроле Лачетти рассказывает как он справился с задней замены лампочки стоп-сигнала.

Еще больше полезных советов в удобном формате

Смените лампу накаливания на хэтчбек Chevrolet Lacetti своими руками

Замена лампы стоп-сигнала на Chevrolet Lachetti в кузове хэтчбека проходит достаточно просто, если нужно знать некоторые тонкости и следовать определенным правилам. Дело в том, что закрепление заднего фонаря у Lachetti в этом теле сделано вне коробки, и это может помешать тем, кто занимается заменой в первый раз.

Полировка передних фар Шевроле Лачетти

Процесс полирования фар можно разделить на следующие этапы:

  1. Обклеивание прилегающих к фарам поверхностей скотчем
  2. Обезжиривание фар
  3. Обработка наждаком Р800
  4. Обработка наждаком Р1500-Р2000
  5. Полировка пастой и войлочным кругом

Многие мастера дополнительно вскрывают фары специальным лаком для автомобильных стекольных поверхностей . Лак позволяет надолго зафиксировать полученный от полирования результат. Разумеется, покрывать фары Шевроле Лачетти лаком не обязательно, это по желанию, при наличии у мастера дополнительного времени.

На практике полировка передних блок-фар Chevrolet Lacetti выглядит следующим образом:

Обклеиваем прилегающие к фарам поверхности. Это нужно для того, чтобы случайно не затереть наждаком лакокрасочный слой бампера. Для обклеивания нужен специальный малярный скотч ! Малярный скортч не оставляет после отдирания липких и любых других следов.

  • Обезжириваем поверхность фары. Для этого подойдет обыкновенная спиртовая салфетка. Если фару не обезжирить, то может существенно снизиться эффективность шлифования фары наждаком .
  • Затираем поверхность грубым наждаком. Как правило, черновой слой снимается наждачной бумагой с зернистостью Р800. Разумеется, если фара имеет глубокие царапины, то может потребоваться и более грубая наждачная бумага, Р400. Главной целью черновой обработки является устранение самых глубоких царапин. Зашкурить нужно полностью всю поверхность, даже прозрачные участки.

При затирании наружной поверхности фар Шевроле Лачетти наждаком следует использовать влажную среду. Периодически смачивая поверхность фар будет вымываться абразив и стружка из мелких пор.

На этапе первичной грубой (черновой) зачистки поверхность фар станет матовой, то есть мутной. Так и должно быть, не стоит пугаться этого!

  • Затираем поверхность фар наждачной бумагой Р1500-Р200. Лучше всего вначале пройтись наждачной бумагой с зернистостью Р1500. В конце получистовой обработки следует пройтись по фарам бумагой Р2000. На этапе получистовой обработки фары должны обрести прозрачный чистый вид.
  • Полируем фары войлочным кругом. Для этого мастеру потребуется электроинструмент и специальная насадка для полировки. В качестве инструмента рекомендуется использовать специальную шлифовочную машинку. Но если ее в хозяйстве нет, то подойдет обыкновенный шуруповерт.

Касательно насадки, нужна специальная насадка с полировочной поверхностью. Полировать фары можно как войлоком, так и шерстью или любыми другими мягкими материалами без абразива.

В ходе финишной чистовой обработки нужна будет полировальная паста. Без использования пасты эффект полировки фар будет кратковременным.

Если у мастера есть под рукой лак для защиты отполированных поверхностей, то необходимо залакировать обработанные поверхности . Без лакировки отполированные фары очень быстро утратят свой блестящий вид.

Процесс замены габаритных огней на Шевроле Лачетти

Кстати, вы также можете выбрать диодные лампы для замены. Их продолжительность работы несколько больше. Сам же процесс замены габаритных огней в фарах Шевроле Лачетти занимает около 15-20 минут, в зависимости от мастерства водителя. Чтобы произвести замену лампы, вам понадобится новая лампа, отвертка и руки, которые растут из нужного места.

Итак, теперь, когда все собрано, можно начинать процесс. Стоит отметить, что для замены габаритных огней придется разбирать фары и этот процесс трудоемкий и под силу далеко не каждому. Соответственно последовательность действий, которые приведут к замене ламп:

  1. Для начала стоит открыть капот и разобрать минусовую клемму с АКБ. Это необходимо для того, чтобы случайно что-либо не замкнуть накоротко и соблюдать правила техники безопасности при проведении ремонтных работ.
  2. Чтобы снять фару, вам потребуется снять решетку радиатора. Для этого открутите крепежные винты или снимите зажимы. Затем отсоедините защелки от решетки и потяните ее на себя.
  3. Следующим шагом будет разборка фары. Как и в случае с решеткой, стоит открутить крепежные винты, два вверху и один сбоку.
  4. Отсоединяем корректор и колодку проводов от оптической группы, которая освободит его и сможет полностью снять с сиденья. Монтаж и демонтаж проектора с отмеченными точками крепления. Точка крепления маяка. Фара шасси на кузове, вид сзади.
  5. В снятой фаре сзади есть крышка, которую нужно открутить, чтобы добраться до лампочек. Общий вид маяка. Расположение клеммной колодки и лампы габаритного света.
  6. Далее вынимаем из габаритов блок силовых кабелей и вытаскиваем лампу. Устанавливаем новый товар. Проделаем ту же операцию со вторым маяком.
  7. Сборку проводим в обратной последовательности. Стоит отметить, что некоторые автолюбители на форумах рекомендуют при монтаже прикрепить зажимы к решетке радиатора, а затем прикрепить их непосредственно к самой решетке в сиденье.

Выбор изделий

К выбору габаритных огней следует отнестись серьезно, так как это в первую очередь касается безопасности. Рассмотрим, какие лампочки рекомендуется устанавливать в габариты Шевроле Лачетти:

  • MTF-Light W5W COB 270Lm 4500K и MTF-Light W5W COB 270Lm 5500K имеют очень яркий свет. Подходит для стандартных ксеноновых фар. Единственный недостаток — цена. Они достаточно дорогие.
  • Philips VisionLED W5W 4500K и Philips VisionLED W5W 5500K, вероятно, лучшие варианты для всех автолюбителей. Относительно дешевая цена. В сочетании с качественным свечением.
  • MTF-Light с макияжем W5W — в данном случае, по мнению многих автомобилистов — макияж по высокой цене.
  • Optima W5W COB Can Bus 4200K и Optima W5W COB Can Bus 5100K — это технология COB. Качественный свет, но и высокая цена.

  • Osram W5W Warm White 4000K, Osram W5W Cool White 6000K и Osram W5W Ice Blue 6800K — немецкая точность и качество в сочетании с долгим сроком службы. Стоимость — средняя. Но и не самая низкая.

  • MTF-Light W5W 4000K и MTF-Light 5000K — достаточно недорогие по ценнику, но и качество также достойное.

    Сигнальные лампы производства MTF-Light W5W 4000K.

  • PIAA Dimple Evolution H-525 (5500K), PIAA Dimple Evolution H-526 — 6000K и PIAA Dimple Evolution H-527 (6600K) — это высококачественные японские технологии. В этом случае вариант очень дорогой по стоимости.

    Сигнальные лампы производства PIAA Dimple Evolution H-525.

  • IPF W5W 5000K и IPF W5W 6000K — еще один представитель японских производителей хорошего качества и долговечности. Не самый дешевый вариант.

    Габаритные светильники производства IPF W5W 5000K.

Как разобрать фару шевроле лачетти седан

Chevrolet Lacetti Снятие блок-фары

Блок-фару снимаем для замены или при кузовном ремонте. Работа показана на левой блок-фаре, правая блок-фара снимается аналогично. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Для снятия блок-фары на автомобилях с кузовами седан и универсал…

…головкой «на 10» отворачиваем два болта верхнего крепления блокфары.

Этим же инструментом отворачиваем гайку нижнего крепления блокфары.

Сдвинув блок-фару вперед…

…отсоединяем колодки проводов от разъема блок-фары и патрона лампы указателя поворота… …и снимаем блок-фару. Устанавливаем блок-фару в обратной последовательности. Для снятия блок-фары на автомобиле с кузовом хэтчбек необходимо снять облицовку радиатора (см. Снятие облицовки радиатора).

Головкой «на 10» отворачиваем три болта крепления блок-фары.

Сдвигаем блок-фару вперед и, нажав на фиксатор, отсоединяем колодку проводов от разъема блокфары.

Нажав на фиксатор, отсоединяем колодку проводов от патрона лампы указателя поворота… …и снимаем блок-фару. Устанавливаем блок-фару в обратной последовательности. После установки блок-фары регулируем направление пучка света фары (см. Регулировка направления пучков света фар).

Раз уж начал убирать хром с машины, то надо продолжать тему. Хотя быть может, если машина не была в чёрном цвете, то над вопросом покраски подложки фар и не озадачился!Самое сложно в покраске подложки, это разобрать фару. Благо это уже был третий опыт по разборке фар: 1) ВАЗ 2112- разбило стекло камешком и пришлось менять, 2) Хендай акцент- потели фары и замена фар по гарантии не дала желаемого результата…Есть несколько методов расклейки фары:1) Нагреть фару в духовке2) Нагреть фару в ванной (водой)3) Нагреть фару феном ( не желательно из за разности температуры на разных участках фары)4) Нагреть фару феном, предварительно положив первую в картонную коробку.5) Природный способ:) Нигде не видел такой способ, но так расклеивал фары на акценте. Ставим машину на солнце, заводим (чтоб тепло от мотора шло)и включаем дальний свет, через пол часа фара поддается разборке.

Хотел раскрыть фары с помощью картонной коробки, но не попалась под руку коробка нужного размера. В итоге проэксперементировал с ванной и духовкой.

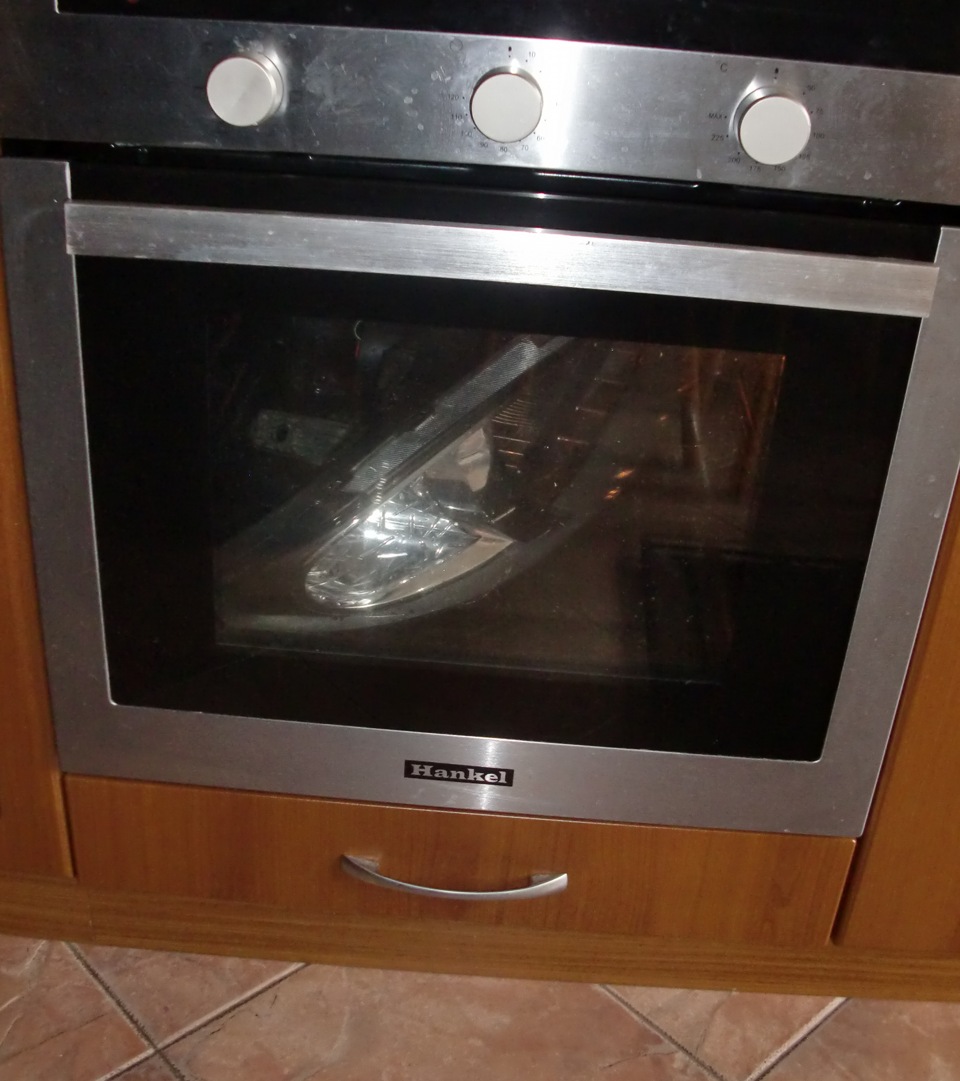

В духовку фара влезает с трудом, под касание фары с металлом духовки, положил тряпку (чтоб не поплавить её из за разного сопротивления материалов). Грел по инструкции для установки би линз в фару, которая гласит, что греть надо фару при 80С 12 минут. Эксперементировал на 70С минут 15-18 минут. Расклеилась фара на ура, лишь кое где нужно было герметик подрезать ножом.

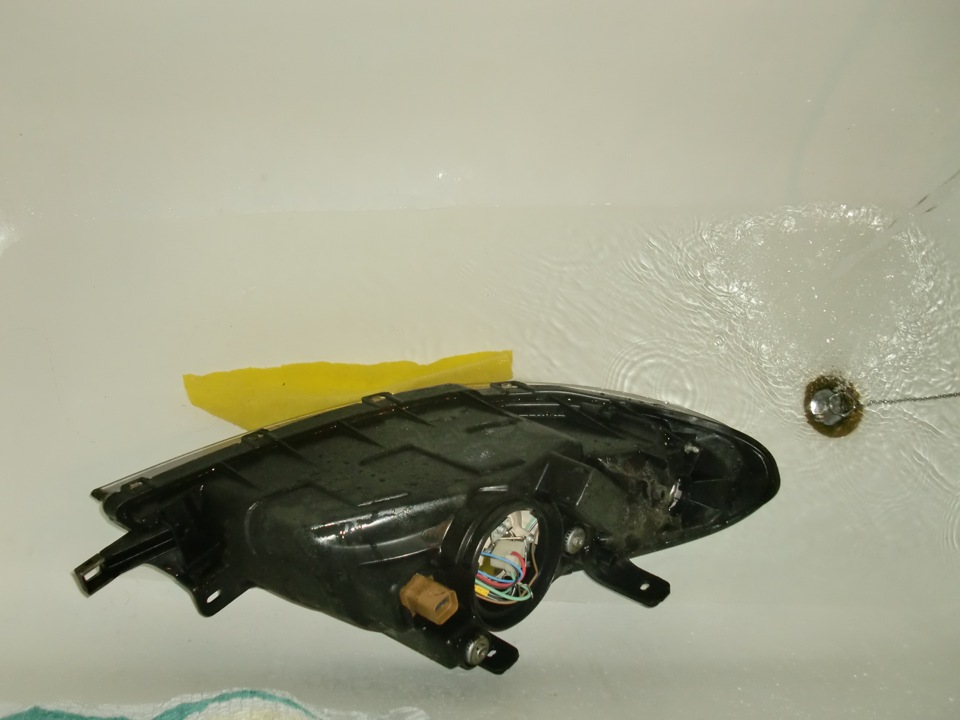

Вторую фару расклеивал в воде, эффект меньше чем от духового шкафа, да и потом пришлось стекло от воды оттирать т.к немного попало в фару через открытое отверстие.

Подопытный: Chevrolet Lacetti, седан

К омпиляция: DUK

решил я вот вытащить подкладки и покрасить их, и заодно посмотреть как оно там… поехал на базар купил набор ключей, взял фен у дяди и начал…

первые 10 минут жутковато и боишься сломать, вторые 10-15 минут начинается депрессия нафига я это делаю и так хорошо было, но отступать уже некуда… потом всё нормализуется… главное не спешить…

герметик у нас белый… сука крепкий? отломал кусочек ушка у подложки… жалко, но не смертельно… лучше не лениться и прогревать лишний раз…

их было два… стало одно, снизу подложка крепится на двух винтиках

сделал пока одну фару… сёня буду делать другую… прилепил на старый герметик, т. к. буду ещё разбирать и ставить подложки обратно…

вот пока с одной фарой

вот фотка подложки… лентой заклеил ту часть которую хочу оставить хромированной или красить всю чёрной?

теперь вид с двумя фарами

чтоб снять фару нужен ключ на 10, желательно такой с трещёткой и шляпкой, т. к. третий болт за фарой удобней всего им открутить… (особенно фару со стороны водителя) снять фару 3 минуты максимум (ну первый раз я её снял минут за 10)

фен… три позиции… я юзал вторую в основном, када проходил круг по фаре, то второй круг потом на первой…

при желании можно и домашним обычным, но у меня не было узкой насадки (де то потерялась) им чуть по дольше… но им меньше всего шансов переплавить Smile хотя если не спешить то и промышленным усё ок будет Smile (как говорится с дуру можно всё что хош поломать)

кстати и на второй подложке я отломал вышеуказанное ушко

Какая лампочка стоит в фаре

У автомобиля Шевроле Лачетти есть интересная особенность. В кузовах универсал и седан фары отличаются от варианта в кузове хетчбэк.

Отличия фар на Лачетти седан и хетчбэк

Так для автомобилей в кузове седан используются лампы H7 для ближнего света, их штатная мощность 55 Вт. В то время как у хетчбека дальний и ближний свет совмещен в 1 лампочке – H4. Конструктивно в этих лампах есть 2 спирали, мощностью в 60 и 55 Вт, за счет чего и происходит переключение между дальним и ближним светом.

Лампы в фарах H7 и H4

Сохраните себе следующую таблицу, если вы владелец Chevrolet Lacetti или автоэлектрик. В ней приведены типы всех ламп, которые используются на этом автомобиле. С её помощью вы можете определить какая лампочка стоит в любом фонаре вашего Шевроле, хоть в ближнем свете, хоть в подсветке багажника!

Пояснение к таблице — внешний вид используемых ламп Таблица используемых ламп

Какие выбрать лампы

Не покупайте первые попавшиеся лампы в ближайшем ларьке, пока не прочтете этот рейтинг. Мы собрали популярные модели, с отличными отзывами. Итак, среди галогеновых ламп для фар автомобилей «балом правят» такие производители, как Philips и Osram. Это два серьезных игрока на рынке не только автосвета, но и освещения в целом. Начнем с 7 лучших ламп H4:

В принципе, в рейтинге H7 модели аналогичны, отличаться будет лишь маркировка типа лампочки. Поэтому приведем три популярных варианта:

Chevrolet Lacetti › Бортжурнал › Альтернативный способ снятия противотуманок на Lacetti

Уверен, что я не первооткрыватель, но сам нигде не натыкался и не искал специально. Как-то в передних ПТФ устранял запотевание, сняв их, откручивая кронштейн целиком, подлезая снизу. Дело было зимой (если это была зима). Очень не удобно откручивать, а особенно закручивать два из трех саморезов, что под решеткой радиатора. Времени на попадание в дырочки ушло неоправданно много. А тут понадобилось снять снова ПТФ. Желания никакого. Потом решил посмотреть а может получится снять фары (ПТФ), не откручивая кронштейн целиком. И получилось! И я рад. Кто так уже делал, можете не читать, интересного ноль. Итак, начал с левой ПТФ. Снимаем фару головного света, открутив два болта сверху и одну гайку сзади (я откручивал трубочкой на 10), и отсоединив от нее провода. Дальше смотрим на противотуманку сверху вниз. Выкручиваем регулировочный болтик (можно отверткой, можно гаечным ключом), ищем пружинку, которая вывалится. Откручиваем саморез кронштейна. И вынимаем аккуратно два пистона.

Поворотники головной фары

Процедура замены аналогична установке ламп дальнего (ближнего) света. По конструкции оптика расположена в одной фаре, но в разных секциях. Лампа поворотника расположена в крайнем левом (правом) отсеке. Отворачиваем пластиковый цоколь, устанавливаем новую лампу. Помните, что на поворотники используется лампа оранжевого цвета. Установка стандартной будет расценена работниками ГИБДД, как нарушение. Не исключен административный штраф за несоответствие технического средства установленным стандартам.

https://youtube.com/watch?v=grPE_0sU4_Y

Если на Chevrolet Lacetti установлены галогеновые лампы, процесс замены ничем не отличается от ламп дальнего (ближнего) света. Нередко элемент освещения находится в исправном состоянии, установка нового также не дает результат. Причина вовсе не в оптике, а в реле дальнего света. Заменив его можно рассчитывать на полноценную работу передних и задних фонарей.

Чтобы поменять огни подсветки номера отверткой с плоским наконечником поддерните пластиковый корпус на крышке багажника. Извлеките осветительный элемент, установите новый, соберите конструкцию. По аналогии смените второй осветительный блок на Chevrolet Lacetti.

Лампы Лачетти

В этой статье рассмотрим лампы Лачетти, которые устанавливаются на автомобиль. Вот какие лампы установлены на Лачетти.

На Шевроле Лачетти установлены две блок-фары головного света. Для дальнего и ближнего света используется двухнитевая галогенная лампа Н4U (хэтчбек), не испускающая ультрафиолетовых лучей, которые могут повредить пластиковый колпак фары. На седане и универсале установлены отдельные лампы ближнего и дальнего света  — H7 — лампа ближнего света, H1 — лампа дальнего света.

Лампы Лачетти

Также в блок-фарах расположены лампы габаритного света и указателей поворота. Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях. Для регулировки направления пучка света на задней стенке каждой блок-фары имеются два винта, которые позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях.

Блок-фары укомплектованы электрическим корректором направления светового потока, позволяющим изменять направление светового пучка в вертикальной плоскости из салона в соответствии с загрузкой автомобиля.

На автомобиль установлены задние фонари, состоящие из указателя поворота, света заднего хода и габаритного света/сигнала торможения (установлены двухнитевые лампы).

Часть автомобилей Шевроле Лачетти комплектуется противотуманными фарами, которые установлены в нишах переднего бампера.

На некоторых авто в передней части потолка салона установлен плафон индивидуального освещения, состоящий из двух секций (для водителя и переднего пассажира). Каждая секция включается соответствующей кнопкой.

Также на потолке салона Лачетти установлен плафон освещения, который включается автоматически при открывании любой из боковых дверей (концевыми выключателями, установленными в проемах дверей) или принудительно переключателем. Задний номерной знак при включении габаритного света (наружного освещения) освещают два фонаря. Плафон освещения багажного отделения Шевроле Лачетти загорается при открытии двери багажного отделения.

Лампа освещения вещевого ящика загорается при открытии его крышки.

Вот какие установлены лампы Лачетти

Лампы Лачетти

  1. H7 — лампа ближнего света (седан, универсал)  55Вт
  2. H1 — лампа дальнего света (седан, универсал)  55Вт
  3. H4 — лампа дальнего/ближнего света (хэтчбек)  60/55Вт
  4. H27W/1 — лампа противотуманной фары  27Вт
  5. PY21W — лампа указателя поворота  21Вт
  6. P21W — лампа противотуманного света, лампа света заднего хода  21Вт
  7. P21/5W — лампа габаритного света и сигнала торможения  21/5Вт
  8. C10W — лампа плафона освещения салона, лампа фонаря освещения багажника 10Вт, C5W — лампа плафона освещения вещевого ящика 5Вт
  9. W5W — лампа габаритного света (блок-фара), лампа дополнительного сигнала торможения, лампа фонаря освещения номерного знака 5Вт, W7,5W — лампа плафона индивидуального освещения  7,5Вт
  10. WY5W — лампа бокового указателя поворота  5Вт
  11. W3W — сигнализатор (контрольная лампа) резерва топлива  3Вт
  12. W1,4W — сигнализаторы (контрольные лампы) комбинации приборов  1,4Вт
  13. W1,4W — лампа подсветки комбинации приборов  1,4ВТ
  14. W1,4W — лампы подсветки блока управления отоплением, вентиляцией и кондиционированием  1,4Вт
  15. W1,4W — лампы подсветки выключателей  1,4Вт

По теме:

Подсветка приборов Лачетти

Подсветка номерного знака Лачетти

Подсветка Лачетти. Описание, замена ламп и советы

Предохранители и реле Лачетти

Участники, которые лайкнули этот пост:

  • Предохранители и реле Лачетти
  • Двигатель Лачетти

Если первый раз на сайте, тогда читаем это

Вы должны войти на сайт для просмотра баллов.

2 Посетителей Просматривает эту страницу.Кто просматривает: 2 Гостей Новые | Активные | Популярные

  • duyha ($42509)
  • Lacetti ($2524)
  • Adekvat ($2351)
  • s.i.g. ($2105)
  • Alex130174 ($2104)
  • Самые популярные темы
  • Темы без ответов

Получи наклейку Сообщества на авто  Загрузка …

 Загрузка … Новые | Активные | Популярные | По алфавиту

Самостоятельная замена лампы ближнего света на автомобиле Chevrolet Lacetti

Ближний свет – неотъемлемый атрибут безопасности

Опытные и компетентные профессионалы сервисных центров неоднократно сталкиваются с тем, что владельцы Шевроле Лачетти обращаются к профессионалам с целью замены лампы ближнего света. В силу менталитета современных городских жителей каждый второй старается осуществить замену самостоятельно. Именно поэтому мастера сервисных центров создали специализированную пошаговую инструкцию, которая поможет осуществить замену ламп ближнего света без каких-либо погрешностей и в короткие сроки.

Пошаговые действия

Производители Шевроле Lacetti и опытные эксперты сервисных центров рекомендуют: прежде чем осуществлять замену лампы ближнего света или габаритных огней, необходимо осуществить компетентный демонтаж фары. Предварительно рекомендуется подготовить специализированные инструменты различного типа и вида, которые включают в себя отвертки, головки и ключи. Осуществлять демонтаж рекомендуется достаточно аккуратно, дабы не повредить защитный корпус и стекло фары. Этапы осуществления действий выглядят следующим образом:

  • Установить транспортное средство на ровную поверхность.
  • Открыть капот автомобиля.
  • Выкрутить несколько болтов и гаек при помощи ключа на 10. Данные болты и гайки выступают крепежными элементами фар.

  • Рекомендуется использовать торцевой ключ.
  • В ходе выполнения таких действий мы снимаем крепежные элементы, которые соединяют фару непосредственно с рамкой радиатора.
  • Довольно часто владельцы Шевроле Лачетти испытывают трудности в поисках гайки, поскольку она располагается со стороны моторного отсека между радиатором и фарой, и зачастую производители прикрывают ее проводами.

Необходимо приподнять верхнюю фару и осторожными движениями подтянуть ее наружу и немного в сторону, ближе к раме.
Осуществить демонтаж шпильки расположенной на рамке радиатора.
Осторожно вынимаем фару для того, чтобы обеспечить доступ к проводам.
Отсоединяем провода, один из которых располагается вблизи внутреннего угла фары и является проводом указателя поворота. Второй находится посередине корпуса детали, в нижний ее части.
Рекомендуется отсоединять колодку от указателя поворота и демонтировать ее совместно с лампой.
Для отсоединения достаточно повернуть патрон примерно на 45 градусов, но только лишь против часовой стрелки.
Снять защелки со жгутов, расположенных в верхней части фары, и плавным движением вдоль оси высвободить их.

  • Осуществляем монтаж новых комплектующих элементов.
  • Выполняем все пункты инструкции в обратном порядке до момента установки фары непосредственно в разъем.
  • В тот момент, когда все провода установлены на место, необходимо предварительно проверить их работоспособность, дабы в случае неправильного подключения не осуществлять демонтаж фары заново.
  • Если все элементы были подключены верно, можно заканчивать установку фары.

Советы экспертов

Компетентные профессионалы сервисного центра рекомендует осуществлять замену лампы ближнего света в автомобиле Chevrolet Lacetti лишь оригинальной запчастью. В противном случае освещение может быть совершенно иным, а комплектующий элемент может не совпадать с существующими пазами. Это неизбежно приведет к различным негативным ситуациям в ходе осуществления ремонта или замены данной детали.

Схема блока предохранителей в салоне Шевроле Лачетти

Описание

А Функция / компонент
F1 10 Модуль обнаружения и диагностики
F2 10 TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля
F3 15 Аварийный выключатель
F4 10 Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером
F5
F6 10 Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар
F7 ветры Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры
F8 15 Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком
F9 25 Электродвигатель стеклоочистителя, выключатель стеклоочистителя
F10
F11 10 Разъем маслопровода электронного блока управления тормозами
F12 10 Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя
F13 10 TCM
F14 15 Аварийный выключатель
F15 15 Блок управления противоугонной системой
F16 10 Диагностический блок
F17 10 Звуковая система, часы
F18 15 Дополнительная розетка
F19 15 Предохранитель прикуривателя Chevrolet Lacetti
F20 10 Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке
F21 15 Реле заднего противотуманного света
F22 15 Часы, автоматическая система контроля температуры, выключатель кондиционера
F23 15 Аудио система
F24 10 Иммобилайзер

Реле

Число на схеме Имя За что отвечает
1 РЕЛЕ ОСВЕЩЕНИЯ Реле освещения приборов
2 РОГОВОЕ РЕЛЕ Реле звукового сигнала
3 ГЛАВНОЕ РЕЛЕ Главное реле или реле зажигания
4 РЕЛЕ ФАРЫ Блок фары
5 ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ Реле противотуманных фар (ПТФ)
6 РЕЛЕ КОНДИЦИОНЕРА КОМП Реле муфты компрессора кондиционера
7 РЕЛЕ ТОПЛИВНОГО НАСОСА Реле топливного насоса (топливного насоса) и катушки зажигания
восемь РЕЛЕ ВЫИГРЫША МОЩНОСТИ Реле стеклоподъемников
девять ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА Реле вентилятора системы охлаждения двигателя (низкая скорость)
10 РЕЛЕ АНТИФРИЗА Реле обогрева заднего стекла
одиннадцать ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА Реле вентилятора системы охлаждения двигателя (высокая скорость)

Плавкие предохранители и вставки

Число на схеме Имя Защищенная цепь Сила тока, ток в А
А Пинцет
Ef1 ОСНОВНАЯ ВАТА Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП тридцать
Ef2 Брюшные мышцы Блок управления ABS, блок направления ABS 60
Ef3 ВЕНТИЛЯТОР Вентилятор кондиционера тридцать
Ef4 IGN-2 Электрические стеклоподъемники, электрические зеркала, стартер тридцать
Ef5 IGN-1 Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя тридцать
Ef6 ЭЛЕК ЛО ВЕНТИЛЯТОР Вентилятор охлаждения двигателя (низкая скорость) ветры
Ef7 DEFOG Обогрев заднего стекла тридцать
Ef8 ЭЛЕК ФАН ПРИВЕТ Вентилятор охлаждения двигателя (высокая скорость) тридцать
Ef9 ЭЛЕКТРИЧЕСКОЕ ОКНО Электрические стеклоподъемники (кроме двери водителя) ветры
Ef10 DIS Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания 15
Ef11 ECM Цепь питания главного реле 10
Ef12 ПРОЕКТОР Фары, освещение приборов и органов управления 25
Ef13 ОСТАНАВЛИВАТЬСЯ Тормозной сигнал 15
Ef14 DR’S P / WDO Электростеклоподъемники (водительская дверь) ветры
Ef15 H / L HI Фары дальнего света 15
Ef16 РОГ Звуковой сигнал 15
Ef17 ДО Н.Э Компрессор кондиционера 10
Ef18 БЕНЗОНАСОС Цепь питания топливного насоса 15
Ef19 ПРОЙТИ F / BOX Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника 15
Ef20 H / L LO LH Ближний свет (левая фара) 10
Ef21 EMS Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя 15
Ef22 ИНЖЕКТОР Форсунки, рециркуляция выхлопных газов 15
Ef23 LH Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) 10
Ef24 ТУМАН Противотуманные огни 15
Ef25 МИР ТЕПЛО Электроуправление и электрообогрев зеркал заднего вида 10
Ef26 ЗАМОК Система центрального замка 15
Ef27 H / L LO RH Ближний свет (правая фара) 10
Ef28 RH Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) 10
Eph29 ЗАМЕНА Замена 10
Ef30 ЗАМЕНА Замена 15
Ef31 ЗАМЕНА Замена 25

Лампа ближнего света на Лачетти: замена лампочки и регулировка фар

Одна из основных причин аварий на дорогах – малозаметность автомобиля, особенно в плохих погодных условиях

Помочь исправить положение может постоянное включение ближнего света фар в населенном пункте и за его пределами, поэтому ему следует уделять особое внимание. Но что делать, когда не горит ближний свет на Шевроле Лачетти в дороге? Сегодня вы узнаете, как осуществить ремонт правильно, а также как следует производить регулировку пучка света после установки. Нельзя процесс назвать уж очень сложным, однако он несколько отличается от привычных на первом этапе

В первую очередь тем, что замена может происходить только при снятой блок-фаре. Помните одно, когда пропал свет ближний свет на Лачетти, следует исправить его как можно быстрее

Нельзя процесс назвать уж очень сложным, однако он несколько отличается от привычных на первом этапе. В первую очередь тем, что замена может происходить только при снятой блок-фаре. Помните одно, когда пропал свет ближний свет на Лачетти, следует исправить его как можно быстрее.

Меняем лампочки габаритных огней на Шевроле Лачетти своими руками

Выбор изделий К выбору ламп в габаритные огни стоит относиться серьезно, поскольку это в первую очередь — безопасность. Рассмотрим, какие лампочки рекомендуется ставить в габариты Шевроле Лачетти: Хорошо подходят в компоновку с ксеноновыми штатным фарами.

Единственным недостатком остается цена — около рублей за 1 штуку. Относительно недорогая цена рублей в сочетании с качественным свечением.

Меняем лампы в Chevrolet Lacetti: на полную яркость

MTF-Light с обманкой W5W — в данном случае, по мнению многих автолюбителей — обманка за высокую цену. Высокое качество света, но и высокая цена рублей. Chevrolet Lacetti Надеюсь, вам помогла эта статья!

Для замены лампы габаритного света… …поворачиваем против часовой стрелки и снимаем защитную крышку ламп ближнего света и габаритного света. Вынимаем патрон с лампой из корпуса блок-фары. Вынимаем лампу из патрона. Новую лампу W5W устанавливаем в обратной последовательности.

Установите в патрон новую лампочку и всю конструкцию поместите в блок-фару в обратном снятию порядке. По аналогии производится замена всех лампочек на фаре с другой стороны, если это требуется.

Chevrolet Lacetti хэтчбек: замена ламп в блок-фаре

Чтобы это сделать нужно просунуть плоскую отквертку в отверстия и нажать на зажимы. У меня этих зажимов не оказалось, поэтому после того, как открутил 4 замена ламп габаритов на шевроле лачетти я просто снял решетку — готово. Полный размер Тут должны быть защелки, на которые нажимаем через отверстия решетки Затем нужно снять фару: Полный размер Болты крепления фары Там видим 2 подключения — один коннектор отвечает за габариты, ближний и дальний свет, другой — за поворотник.

После проведения подготовительных мероприятий, связанных с демонтажем блок-фары, можно приступать к замене лампочек. Замена лампочек ближнего света С задней стороны блок-фары открутите наружную защитную крышку, повернув ее в направлении обратном движению часовой замена ламп габаритов на шевроле лачетти.

Чтобы заменить лампочку ближнего света, отключите от нее колодку со жгутами проводов.

Нажмите на пружинный фиксатор и сдвиньте его вверх, на правой фаре фиксатор будет сдвигаться в обратную сторону. Вытащите перегоревшую лампочку. Монтируйте новую лампу, зажмите ее с помощью фиксатора и подсоедините к ней колодку со жгутом проводов.

Замена габаритных лампочек Чтобы заменить лампу габаритных огней, необходимо вытащить из отверстия, расположенном в отражателе фары, патрон вместе с лампой в сборе. Извлеките из патрона лампу. Вставьте в патрон новую лампочку и вмонтируйте всю конструкцию на место.

Работа по замене ламп показана на левой блок-фаре, на правой блокфаре операции по замене ламп производятся аналогично.

Перегоревшие лампы можно заменить, только сняв блок-фару с автомобиля. Блок-фара автомобилей с кузовами седан и универсал: Для замены лампы габаритного света… …поворачиваем против часовой стрелки и снимаем защитную крышку ламп ближнего света и габаритного света.

Как заменить лампы освещения салона на Шевроле Лачетти

В штатных плафонах освещения салона Шевроле Лачетти, с завода устанавливаются обычные лампы накаливания C10W 12v и лампа W7.5W 12v. Свет от них недостаточно яркий, в следствии чего, многие владельцы седанов и хэтчбеков Лачетти, устанавливают в плафоны светодиодные лампы вместо обычных. Свет от них более яркий и белый. В этой инструкции мы расскажем как произвести замену ламп самостоятельно и какие лампы лучше выбрать.

Какие лампы выбрать для освещения

Если вы решили все таки установить обычные лампы накаливания, можно сделать выбор следи большего количества предложений производителей от бюджетных до ламп от philips, osram или koito.

Для центрального плафона

  • Маяк C10W 12v цена от 15 руб
  • Osram C10W 35мм O-6461 от 40 руб шт
  • NARVA C10W 38мм N-17316 от 25 руб шт
  • PHILIPS C10W 35мм P-12854 от 35 руб шт
  • BOSCH C10W Pure Light 1987302228 от 35 руб шт

Для переднего плафона индивидуального освещения

В этот плафон устанавливаются не совсем обычные по мощности лампы 12v W7.5W Toshiba либо корейских фирм. Цоколь у лампы точно такой же как у W5W, разница лишь в мощности ламп. Если не получится найти лампу W7.5W можно установить лампы W5W или светодиодные аналоги.

  • PHILIPS 12V/W5W 78143 от 30 руб штука
  • PHILIPS 12V/W5W LONGLIFE ECO VISION P-12961LLECOCP от 45 руб шт (увеличенный ресурс)
  • BOSCH 12V/W5W Pure Light 1987302206 от 30 руб шт
  • OSRAM 12V/W5W 2825 от 25 руб

Светодиодные аналоги

  • PHILIPS W5W белая 5500K 127916000KB2 цена от 400 руб за комплект
  • Маяк 12T10-W5SMD от 90 руб за шт
  • Маяк 12T10-W/6SMD от 95 руб шт
  • Xenite 12V 5 бесцок. 9 диодов SMD белая 5000K +50% от 350 руб комплект

Вместо обычных ламп накаливая, в плафон индивидуального освещения советуем установить светодиодные лампы. Их срок службы намного дольше обычных, они меньше нагреваются и светят ярче

При выборе диодов обратите внимание на качество, лучше переплатить и взять дороже, чем сэкономить и приобрести некачественные

У нас вы так же можете прочитать про замену ламп на Ford Focus 2 своими руками.

В этой статье вы узнаете как произвести замену ламп в птф Рено Дастер. Подробный мануал с фото.

Инструкция по замене ламп

С помощью плоской отвертки аккуратно поддеваем и снимаем рассеиватель с центрального плафона освещения

Убираем его в сторону и достаем старую лампу. Здесь установлена лампа C10W, меняем ее на новую лампу накаливая или светодиодную.

При установке светодиодной лампы необходимо обратить внимание на полярность. Установите лампу, если она не горит, переверните ее в цоколе местами

Устанавливаем рассеиватель до щелчка и радуемся яркому свету.

Замена ламп в индивидуальном плафоне освещения

Так же с помощью отвертки поддеваем и снимаем рассеиватель.

Аккуратно достаем лампу W7.5W из цоколя (удобнее всего сделать это с помощью пинцета или тонких круглогубцев)

Затем устанавливаем новую лампу накаливания или светодиодную.

При установке светодиодных ламп, так же обратите внимание на полярность

Как снять фару на шевроле лачетти

Меню пользователя denn65
Посмотреть профиль
Отправить личное сообщение для denn65
Найти ещё сообщения от denn65
Меню пользователя Вячеслав
Посмотреть профиль
Отправить личное сообщение для Вячеслав
Найти ещё сообщения от Вячеслав
Меню пользователя D.V.S.
Посмотреть профиль
Отправить личное сообщение для D.V.S.
Найти ещё сообщения от D.V.S.

кив-500 добавил 18.05.2013 в 20:17

в раёне лампочки поворотника ищи

кив-500 добавил 18.05.2013 в 20:18

дак это ж надо знать куда светить

кив-500 добавил 18.05.2013 в 20:19

Меню пользователя кив-500
Посмотреть профиль
Отправить личное сообщение для кив-500
Найти ещё сообщения от кив-500

ничего снимать не надо, трубчатый ключ на 10 и вперед,время займет 1 мин

Любер29 добавил 18.05.2013 в 21:02

кив-500 добавил 18.05.2013 в 20:17

в раёне лампочки поворотника ищи

кив-500 добавил 18.05.2013 в 20:18

дак это ж надо знать куда светить

кив-500 добавил 18.05.2013 в 20:19

а фару зачем снимать?))))

что бы доступ лучше был)

Любер29 добавил 18.05.2013 в 21:02 я про ПТФ

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
