Из чего состоит стойка амортизатора передняя шевроле ланос

Какие инструменты понадобятся для замены и где находятся амортизаторы на Ланосе

Перед проведением работ по замене амортизаторов на Ланосе, необходимо удостовериться в наличии соответствующих инструментов и материалов. Чтобы произвести работы по замене амортизаторов стоек, понадобятся такие инструменты:

Домкрат — для поднятия автомобиля и демонтажа колеса
Гаечные ключи накидного, рожкового и торцевого типа с трещоткой
Отвертка
Щетка по металлу для удаления загрязнений и коррозионных образований с резьбовых соединений
Молоток с пассатижами
Стяжки для пружин
Трубный ключ
Съемник для снятия рулевого наконечника. Вместо съемника можно воспользоваться длинным ломом
Страховочные подставки под автомобиль после поддомкрачивания
Баллончик смазки WD-40, чтобы облегчить работы по выкручиванию крепежных соединений

Понадобятся также и новые устройства, причем менять их рекомендуется парно, то есть передние два вместе и задние аналогично. Даже если из строя вышел один передний или задний амортизатор, то менять необходимо только оба.

На Ланосе рассматриваемые механизмы находятся возле колес, поэтому найти их не составит труда. Чтобы увидеть передние амортизаторы, надо снять колесо и открыть капот. Когда все необходимые инструменты и детали готовы, можно приступать к непосредственной процедуре демонтажа заменяемых устройств на Ланосе.

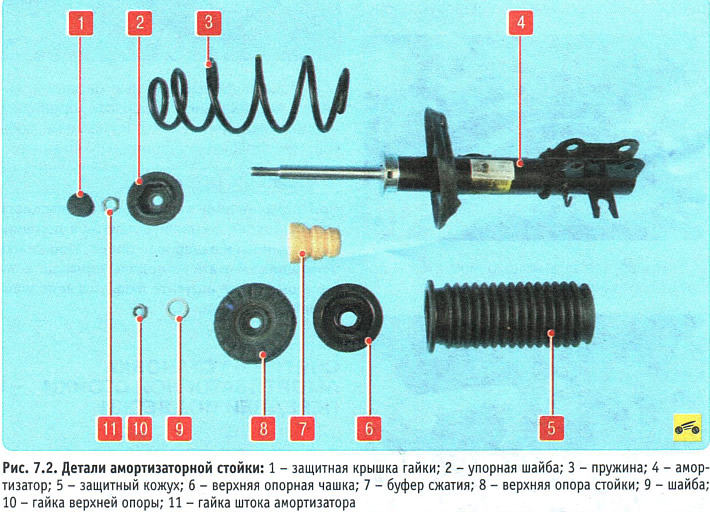

7.1.5 Ремонт амортизаторной стойки / Daewoo Lanos

Ремонт амортизатора телескопической стойки обычно не приводит к желаемому результату, поэтому при необходимости рекомендуем заменить амортизатор.
Вам потребуются: ключи «на 9», «на 19», приспособление для сжатия пружины.
1. Снимите амортизаторную стойку с автомобиля (см. «Снятие и установка амортизаторной стойки»).


2. Установите приспособление для сжатия пружины и сожмите пружину.	3. Отверните гайку штока, удерживая шток от проворачивания вторым ключом.

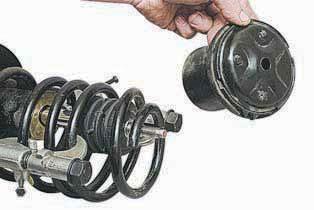

4. Снимите верхнюю опору.	5. Снимите тарельчатую и плоскую шайбы.


6. Снимите защитный кожух в сборе…	7. …и буфер сжатия.

8. Снимите пружину передней подвески.

ПРИМЕЧАНИЕПружины заменяйте только парами (правую и левую одновременно).


9. Снимите нижнюю прокладку пружины.	10. Выверните гайку крепления амортизатора из корпуса стойки, зажав ее в тиски и вращая стойку.

ПОЛЕЗНЫЕ СОВЕТЫЕсли у вас нет тисков, выверните гайку разводным или трубным ключом.Если гайка сильно корродирована, попробуйте вывернуть ее с помощью зубила и молотка.Если гайку не удалось вывернуть указанными выше способами, воспользуйтесь дрелью для сверления отверстий в гайке. При сверлении возможно повреждение амортизатора, поэтому такой способ лучше применять лишь в случае замены амортизатора.Рекомендуем заменять гайку крепления амортизатора новой независимо от ее состояния.

ПРИМЕЧАНИЕМомент затяжки гайки амортизатора 200 Н·м.


11. Снимите гайку…	12. …и извлеките амортизатор из корпуса стойки.

ПРИМЕЧАНИЕ

При необходимости снимите ступицу и выпрессуйте подшипник (см. «Замена подшипника передней ступицы»).

13. При необходимости разберите защитный кожух. Поврежденные детали замените.
14. Установите амортизатор вертикально и несколько раз до упора опустите и поднимите шток амортизатора. Убедитесь, что шток перемещается без провалов, заеданий и стуков. В противном случае замените амортизатор. Кроме того, замените амортизатор при обнаружении следов подтекания жидкости (допускается незначительное отпотевание в верхней части корпуса) и при повреждении резьбы в верхней части штока.

ПРЕДУПРЕЖДЕНИЕАмортизаторы заменяйте только парами (правый и левый одновременно).

15. Замените поврежденный буфер хода сжатия.
16. Замените верхнюю опору, если подшипник корродирован, имеет осевое перемещение в корпусе опоры или его заедает при проворачивании.

Рис. 7.2. Подшипник верхней опоры телескопической стойки: 1 – верхняя опора; 2 – гайка; 3 – шайба; 4 – подшипник верхней опоры; 5 – шток амортизатора; 6 – тарельчатая шайба

17. Установите детали в порядке, обратном снятию. Во время сборки сориентируйте защитный чехол таким образом, чтобы выступ (показан стрелкой) на левой стойке был направлен вперед (по направлению движения автомобиля), а на правой стойке — назад. Тарельчатую шайбу 6 подшипника верхней опоры установите отогнутым краем вверх (см. рис. 7.2).
18. Окончательно затяните гайку штока амортизатора на автомобиле, стоящем на земле, моментом 55 Н·м.

ПРИМЕЧАНИЕПосле ремонта амортизаторной стойки проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Daewoo Lanos

Ремонт передней подвески.

Замена верхней опоры передней стойки Daewoo Lanos ZAZ Lanos

ВНИМАНИЕ!!!Это НУЖНО ЗНАТЬ!!!Стук в ходовой Дэу Ланос!!!

Замена передних стоек Ланос,Сенс,Шанс,Нексия,Кадет

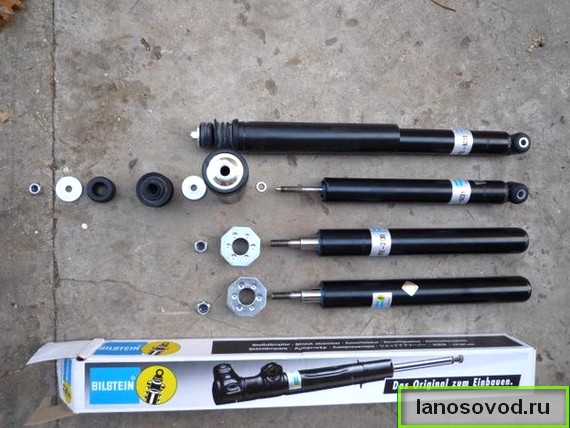

Меняем на Ланосе передние амортизаторы

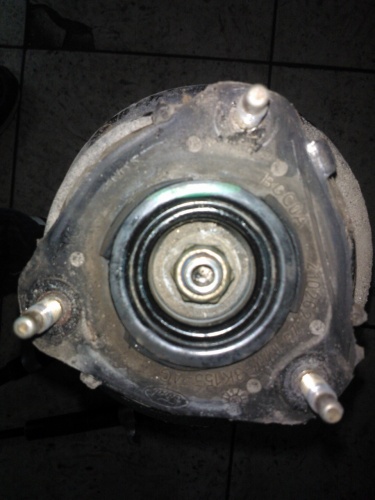

Знакомимся с опорным подшипником

Для начала предлагаю самое простое — знакомство с устройством. Опорный подшипник (ОП) необходим для того, чтобы создать подвижное соединение между корпусом машины и амортизатором. На автомобилях ВАЗ 2110, 2114, моделях типа Гранта, Калина, Приора, а также на всевозможных иномарках Митсубиси, Фольксваген, Фиат или Тойота, к примеру, расположение ОП примерно одинаковое — верхняя часть стойки. Устанавливают подшипник между опорой и верхней чашей (кому угодно, чашкой) пружины амортизатора.

Если посмотреть сугубо с конструктивной точки зрения, то перед нами вариация подшипников качения. Но от них ОП отличается большой толщиной наружного кольца. Телами качения выступают ролики цилиндрической формы. Их располагают перпендикулярно и разделяют между собой. За счет подобной конструкции узел может принимать на себя нагрузки с разных сторон.

Задача ОП заключается в том, чтобы обеспечить амортизаторам возможность свободно вращаться в опорах. В любой машине, будь то Форд Фокус или Мондео, Шевроле Ланос, Круз, Лачетти, Авео, Дэу Нексия, Хендай Акцент или Шкода Октавия, ОП всегда будет находиться немного выше, чем передняя пружина. Амортизаторный шток будет проходить через центральную полость элемента. Корпусы амортизаторов всегда монтируют к кузову там, где находится ОП. В результате на опорник действуют два типа нагрузок — осевые и радиальные.

Перед тем как заменить и купить новый элемент на замену старому ОП, необходимо разобраться в их типах. Именно с этого мы и начнем. Согласны? Тогда вперед.

Разновидности ОП

Какие лучше ОП покупать, сказать однозначно сложно. Многое зависит от конкретного автомобиля. Как проверить, хороший ОП или нет? Для начала спросите, сколько стоят подшипники. Хорошие детали дешевыми быть не могут. Но и гнаться за самыми дорогими моделями при наличии бюджетной машины не стоит. Старайтесь выбирать золотую середину.

Помимо того, что вам нужно смотреть на производителя, немаловажным моментом будет конкретный тип подшипника. Есть несколько разновидностей данного устройства.

ОП, имеющий встроенное внутреннее или наружное кольцо. Для установки используют монтажные отверстия на корпусе, потому потребность в прижимных фланцах отпадает.
ОП, у которого внутреннее кольцо отделяется. Конструктивно наружное кольцо соединяется с корпусом. Такие устройства актуально брать в тех случаях, если вам нужно добиться максимально точного вращения наружного кольца.
ОП, имеющий отделяемое наружное кольцо. Это противоположная предыдущему подшипнику версия. Соответственно, берут их при необходимости получить точное вращение внутреннего элемента.
Одиночно-разделенные подшипники. Наружное кольцо на таких ОП разделено в одной точно. С их помощью достигаются высокие показатели жесткости.

Рано или поздно неисправность проявит себя. В основном это происходит из-за попадания в узел грязи, песка и влаги. В среднем первые признаки неисправности появляются примерно через 50-75 тысяч километров. Замена рекомендуется каждые 100 тысяч километров.

Последствия износа подшипника и признаки повреждения

Поскольку опорный подшипник можно частично отнести к рулевому управлению (без него вращение стойки было бы невозможно), то в первую очередь его неисправность влияет именно на управляемость.

Но здесь следует оговориться, что зависит это от используемого конструктивного решения.

К примеру, в ВАЗ-2110 внутренняя обойма подшипника выступает втулкой, через которую проходит шток амортизатора.

В результате критического износа подшипника, он начинает люфтить и шток получает возможность отклоняться от оси.

Результатом этого является нарушение углов установки колес, а следственно – и ухудшение управляемости авто, а также ускоренный износ шин.

А вот на авто, где подшипник обеспечивает только вращение стойки и с амортизатором он не взаимодействует, нарушение развала-схождения практически не происходит, поскольку шток от осевого смещения удерживает втулка, запрессованная в резиновый демпфер.

Но даже при такой конструкции износ подшипника будет оказывать негативное влияние на управляемость.

Если произошел износ подшипника, то это, естественно, начнет проявляться. При этом признаки неисправности зависят от конструктивного исполнения.

Если взять тот же ВАЗ-2110, то износ подшипника проявиться в виде стуков при проезде ухабов и неровностей на дороге, дополнительно они могут прослушиваться при поворотах

Звуки в опоре дает люфт в опорном элементе их важно не перепутать со стуком в амортизаторе

В случае же с подшипником, который не взаимодействует с амортизатором, чаще всего его неисправность проявляется в виде скрипов и писков при поворотах.

Требуемые инструменты для самостоятельной замены

Для того, чтобы замена стоек на Ланосе прошла успешно, рекомендуется заранее подготовить перечень инструментов, представленный ниже.

Таблица — Инструменты, требуемые для замены передней стойки

Название	Примечание
Домкрат	Для поднятия передней части машины
Опора	Для подстраховки автомобиля
Баллонный ключ	Для откручивания и прикручивания креплений колесного диска
Проникающая смазка	Так как многие резьбовые соединения находятся под постоянным воздействием агрессивной внешней среды, происходит их прикипание. Для облегчения рассоединения рекомендуется заранее обильно полить рабочую область проникающей смазкой.
Щетка по металлу и ветошь	Для очистки загрязненных поверхностей
Ключ	«на 9», «на 17», «на 12», «на 19»
Головка	«на 12»
Вороток	С трещоткой
Отвертка	С плоским лезвием
Специнструмент	Съемник пружин
Разводной ключ	Два «газовых» ключа

Признаки неисправности опорных подшипников передних стоек

Наиболее характерный признак износа опорного подшипника – стук во время поворота руля, а также при преодолении незначительных препятствий на дороге. При значительном износе могут появиться проблемы с управляемостью авто. Нарушаются его ходовые качества, теряется маневренность, поворачиваемость.

Вследствие износа опорника может нарушиться развал схождения. Во время наезда на яму деталь может вовсе сломаться. Кроме того, стойка иногда пробивает корпус авто, а это необходимость более значительных затрат, нежели обычная замена опорника. Тогда придется выпрямлять и красить железо, исправлять возможные поломки в подвеске.

7.1.5 Ремонт амортизаторной стойки / Daewoo Lanos


2. Установите приспособление для сжатия пружины и сожмите пружину.	3. Отверните гайку штока, удерживая шток от проворачивания вторым ключом.


4. Снимите верхнюю опору.	5. Снимите тарельчатую и плоскую шайбы.


6. Снимите защитный кожух в сборе…	7. …и буфер сжатия.

8. Снимите пружину передней подвески.

ПРИМЕЧАНИЕ
Пружины заменяйте только парами (правую и левую одновременно).


9. Снимите нижнюю прокладку пружины.	10. Выверните гайку крепления амортизатора из корпуса стойки, зажав ее в тиски и вращая стойку.

ПОЛЕЗНЫЕ СОВЕТЫ
Если у вас нет тисков, выверните гайку разводным или трубным ключом.
Если гайка сильно корродирована, попробуйте вывернуть ее с помощью зубила и молотка.
Если гайку не удалось вывернуть указанными выше способами, воспользуйтесь дрелью для сверления отверстий в гайке. При сверлении возможно повреждение амортизатора, поэтому такой способ лучше применять лишь в случае замены амортизатора.
Рекомендуем заменять гайку крепления амортизатора новой независимо от ее состояния.

ПРИМЕЧАНИЕ
Момент затяжки гайки амортизатора 200 Н·м.


11. Снимите гайку…	12. …и извлеките амортизатор из корпуса стойки.

ПРИМЕЧАНИЕ

При необходимости снимите ступицу и выпрессуйте подшипник (см. «Замена подшипника передней ступицы»).

ПРЕДУПРЕЖДЕНИЕ
Амортизаторы заменяйте только парами (правый и левый одновременно).

ПРИМЕЧАНИЕ
После ремонта амортизаторной стойки проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Снятие амортизаторной стойки и её разборка Шевроле Ланос

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, пружины, буфера хода сжатия или амортизатора. В подкапотном пространстве…

…отверткой поддеваем крышку верхней опоры…

Удерживая шток амортизатора накидным ключом «на 9», z-образным ключом «на 19» ослабляем затяжку гайки штока. Отсоединяем шаровую опору рычага передней подвески от поворотного кулака (см. Снятие рычага Шевроле Ланос). Выводим хвостовик наружного шарнира привода колеса из ступицы колеса (см. Снятие приводов передних колёс Шевроле Ланос). Отсоединяем наружный наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. Замена наружного наконечника рулевой тяги Шевроле Ланос). Последующие операции по снятию амортизаторной стойки можно произвести двумя способами. Так, при первом способе амортизаторную стойку можно демонтировать, не снимая направляющей колодок и тормозного диска. В этом случае снимаем только суппорт тормозного механизма переднего колеса (см. «Замена защитного чехла и уплотнительного кольца поршня тормозного механизма переднего колеса Шевроле Ланос) и привязываем его проволокой или шнуром к кронштейну крепления тормозной трубки. При втором способе снимаем направляющую колодок с суппортом, подвязываем их проволокой или шнуром к кронштейну крепления тормозной трубки и снимаем тормозной диск (см. Замена диска тормозного механизма переднего колеса Шевроле Ланос).

Не нажимайте педаль тормоза после снятия направляющей колодок и суппорта, так как поршень может полностью выйти из цилиндра.

Головкой «на 12» отворачиваем три гайки крепления верхней опоры амортизаторной стойки к чашке кузова…

…и снимаем стойку.

Сжимаем пружину двумя стяжками, расположенными диаметрально противоположно друг другу. После того, как пружина перестанет давить на верхнюю опорную чашку, полностью отворачиваем гайку штока.

Cнимаем верхнюю опору стойки со штока.

Вынимаем из углубления в верхней части опоры плоскую шайбу.

Снизу установлена тарельчатая шайба выпуклостью вниз.

Снимаем со штока амортизатора плоскую шайбу.

Снимаем верхнюю опорную чашку пружины с чехлом.

Снимаем пружину со стяжками…

…и буфер хода сжатия.

Вынимаем резиновую прокладку из нижней опорной чашки пружины.

Трубным ключом отворачиваем гайку корпуса стойки (можно также зажать гайку в тисках и поворачивать стойку)…

…и снимаем гайку.

Извлекаем из корпуса стойки амортизатор. Собираем и устанавливаем стойку в обратной последовательности. Устанавливаем в корпус стойки новый амортизатор. Гайку корпуса стойки заменяем новой. Изношенный подшипник верхней опоры заменяем вместе с опорой. Тарельчатую шайбу устанавливаем под подшипник верхней опоры вогнутой стороной вверх.

При установке пружины торец ее нижнего витка должен упираться в выступ нижней опорной чашки стойки…

…а фигурный выступ верхней опорной чашки пружины должен быть направлен в сторону поворотного рычага правой стойки и в сторону, противоположную рычагу левой стойки.

Как сделать диагностику опор амортизаторов Ланос — Признаки и причины поломки «опорника»

Перечислим признаки при выходе из строя опорного подшипника переднего амортизатора, а так же верхней опоры:

Скрип и стук «опорника» слышен из-под капота автомобиля.
У Ланос выдавливает опорный подшипник (выпирает резина), как показано на схеме ниже, при этом меняется расстояние до чашки. При не своевременной замене резина разрывается.

Ухудшается управляемость автомобилем, появляется люфт у руля, увеличивается его чувствительность к неровностям на дороге.
Появляется люфт у опорных подшипников Шевроле Ланос (видео).

Люфт опорного подшипника Daewoo Lanos

Описанные признаки являются важным сигналом для автомобилиста, поэтому сделайте диагностику, а потом дальнейшую замену опор амортизаторов.

Распространенный способ диагностики передних опор:

Визуальный осмотр верхней чашки опоры, проверка отбойника передней стойки амортизатора;
Проверка наличия стука верхней опоры рукой, в момент покачивания автомобиля.

Во время полной диагностики рекомендуется проверить передние ступичные подшипники на Шевроле Ланос, чтобы в дальнейшем не было проблем с подвеской.

Далее рассмотрим, как заменить верхнюю опору Ланоса, с описанием операций по порядку.

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

Опорный подшипник входит в конструкцию опоры (можно встретить на ряде моделей ВАЗ);
Является отдельным элементом, который помещается между опорой и верхней чашкой пружины.

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.

Замена передних амортизаторов Ланос — первый способ

Для начала следует отметить, что процесс разборки не сложный, но требует пары часов свободного времени. Не обязательно ехать специально на СТО или к семейному мастеру, если дома есть гараж или место для ремонта. Можно выполнять работы на открытом воздухе, так как необходимость в смотровой яме или эстакаде лишняя.

Для начала машину необходимо установить на ровную поверхность, а затем включить стояночный тормоз и установить клинья под колеса. Первый способ не предусматривает полной разборки механизма, поэтому является менее трудоемким по сравнению со вторым. Недостаток его в том, что придется снимать пружину, что вызывает трудности.

Пошаговая инструкция по замене амортизаторов на Шевроле и Дэу Ланос без разборки корпуса механизма:

Для начала нужно поддомкратить автомобиль и снять колесо с той стороны, где планируется замена детали
После этого капот открывается, и приступаем к откручиванию верхнего крепления амортизатора
Пробка снимается и двумя ключами на «19» и на «10» ослабляется гайка. Для этого гайка откручивается ключом «на 19», а шток удерживается в неподвижном положении вторым ключом на «10». В этом случае не получится использовать торцевой ключ, так как потребуется доступ к штоку
Полностью откручивать гайку не нужно, достаточно ослабить ее зажим
Далее переходим к нижней части опоры устройства, для чего ключом, установленным на «17», необходимо открутить гайку, удерживающую рулевой наконечник, после чего разобрать его. Если есть специальный экстрактор, это можно сделать и с его помощью. Если съемника нет, то в качестве опоры используется длинный рычаг для снятия рулевого наконечника с посадочного места
Следующим шагом является использование пружинных экстракторов. Они нужны для сжатия пружин. Для этого размещаем устройства на одинаковом расстоянии друг от друга, закрепляя их вверху (к которому есть доступ) и внизу дока
Пружины сжаты, что позволит снимать устройства с посадочного места. Сжимать пружины необходимо до тех пор, пока гайка верхнего кронштейна не упрется в основание
Далее разборка суппорта. Для снятия суппорта откручиваем два болта крепления снизу.
Снимите тормозные колодки с сидений
После снятия суппорт следует прикрепить тросом или шнуром к выступу в районе подкрылка. Это нужно для того, чтобы он не болтался на тормозном шланге.
Ослабляется звено стабилизатора устойчивости, для чего используем два ключа на «12». После откручивания кронштейна стабилизатора необходимо убрать уплотнительную резинку в сторону
Переезжает в моторный отсек, чтобы полностью открутить гайку, удерживающую деталь на подпятнике
После этого механизм выйдет из зацепления с опорным подшипником
Приступаем к разборке цилиндрического пластикового стакана с резиновым уплотнителем в верхней части амортизатора — пробкой (его видно на фото выше). Если бампер деформирован, его необходимо заменить. После этого можно снять пружину
Кроме того, необходимо снять пружины вместе с экстракторами. Сделать это проблематично, так как места для манипуляций по разборке очень мало. Однако пружину необходимо снять, что впоследствии снимет демпфер
Далее откручиваем верхний кронштейн с помощью специализированного инструмента, например, торцового или газового ключа
После откручивания остается открутить три гайки, которые крепят несущую конструкцию к стеклу и разобрать ее
Через отверстие в стакане из капсюля вынимается амортизатор, патрон или патрон

На этом процесс снятия переднего амортизатора Lanos завершается и устанавливается новый амортизатор на место неисправного устройства. Процесс переустановки выполняется в порядке, обратном снятию. Этот способ не требует снятия ступицы с автомобиля, поэтому занимает меньше времени. Есть еще один способ, заключающийся в удалении корпуса детали, который мы подробно рассмотрим.

Это интересно! Снимать пружину через отверстие в стакане не получится, так как ее диаметр меньше. Пружину нужно снимать исключительно снизу.
