Стартер продолжает крутиться после запуска двигателя: причины

Стартер

Причин такого поведения несколько. Для того, чтобы более подробно разобраться в причинах, нужно знать устройство стартера и принцип работы. Он состоит из электрического двигателя, на валу которого установлена обгонная муфта с ведущей шестерней. В обиходе муфту и шестерню называют – бендикс. Также в конструкции присутствует пусковое реле с соленоидом. Эта конструкция именуется «тяговое реле». Его с муфтой соединяет рычаг включения стартера.

Работает эта конструкция следующим образом. При включении электродвигатель начинает крутить бендикс. Одновременно тяговое реле, сработав, двигает с помощью рычага обгонную муфту вперед.

В итоге шестерня входит в зацепление с зубьями маховика и раскручивает двигатель. После того как мотор завелся, срабатывает обгонная муфта. Это предохраняет стартер от повреждения. При отключении подачи тока на прибор, реле перестает работать, и бендикс стартера возвращается в исходное положение. На стартерах легковых автомобилей обычно используется обгонная муфта роликового типа.

Причина скрежета при запуске всего одна. По какой-то причине бендикс не может полноценно зацепиться за маховик. Поэтому при запуске стартера возникает скрежет проскакивающих зубьев. Устранять эту неисправность нужно максимально быстро. Иначе можно повредить шестерни маховика и стартера. Проверять нужно следующие моменты:

Для начала проверьте крепление стартера. Иногда от вибрации болты крепления могут открутиться. В таком случае стартер перекашивает и шестерня теряет полноценный контакт с маховиком. В любом случае снимите стартер и проверьте состояние бендикса;
Иногда причиной проблем может стать износ шестерни. В таком случае эффективность работы стартера снижается. При запуске двигателя будет слышен скрежет обходящегося бендикса. Со временем стартер совсем не сможет крутить маховик. Сняв деталь с машины, увидеть износ шестерни можно невооруженным глазом;
Иногда бендикс плохо ходит по валу и просто не дотягивается до маховика. В таком случае снимите его. Нужно помазать вал любым моторным маслом (5w30 или 5w40 или вообще какое будет под рукой). Также проверьте работоспособность тягового реле.

Это основные причины скрежета при запуске, связанные именно с этой деталью. Чаще всего вы найдете неисправность где-то в стартере.

Треск при запуске также может возникнуть из-за проблем с электропитанием стартера. Появляется он при ослаблении крепления плюсового провода. При плохом контакте возникает искровой разряд, он то и производит треск. Проверьте провод. При необходимости подтяните его.

Маховик. Причина скрежета может находиться в двигателе. При большом износе зубьев маховика они не могут образовать полноценный контакт с шестерней стартера. В итоге, можно услышать неприятный скрежет. Желательно заменить маховик. Иначе будет увеличиваться износ бендикса и вам придется регулярно его менять.

Раз уж речь зашла про маховик, почитайте два наших материала по этой теме:

«Плюсы и минусы облегченного маховика»;
«Самостоятельная замена двухмассового маховика на одномассовый».

Болт крепления ролика (ГРМ). Иногда может откручиваться ролик привода ГРМ. В самом начале этого процесса наблюдается скрежет сразу после старта двигателя. После прогрева все проходит. Рекомендуется как следует затянуть болт. Такая проблема часто встречается на десятом семействе ВАЗ.

Заключение. Неисправный мотор может издавать самые разные звуки

Поэтому важно знать основные причины этих явлений. При этом часто водители пугаются самых простых вещей и спрашивают, почему при запуске двигателя слышен треск и скрежет

Ответ на этот вопрос достаточно прост. В большей части случаев причиной этих неприятных звуков является стартер, а точнее его элементы.

Если при повороте ключа зажигания со стороны моторного отсека слышится лишь громкий треск, не спешите сразу же обвинять во всех своих бедах стартер. Причин подобного явления может быть несколько, и поломка втягивающего реле стартера является всего лишь одной из наиболее распространенных неисправностей. Сегодня мы расскажем о том, почему начал трещать стартер и что делать, чтобы восстановить его работоспособность.

Стартер щелкает, но не крутит, в чем причина?

Добрый день. Многим автолюбителям знакома ситуация, когда стартер щелкает, но не крутит. Как на зло, такие ситуации происходят в самый неудобный момент, например, на заправках или при выезде на работу.

В сегодняшней статье, мы расскажем как определить неисправность и, если это возможно, завести автомобиль, чтобы доехать до места ремонта.

Прежде чем рассказывать алгоритм поиска неисправности, давайте рассмотрим устройство стартера. Для наглядности посмотрите это видео:

Как видите стартер представляет собой обычный двигатель постоянного тока и реле. Когда вы поворачиваете ключ в замке зажигания и слышите щелчок, щелкает именно втягивающее реле (катушка и контакты в верхней части экрана на видео). Если стартер не вращается, но щёлкает возможны следующие варианты:

сел аккумулятор.
отказало реле включения стартера
подгорели контактные пятаки во втягивающем реле.
износились щетки стартера.
якорь стартера заклинил.
на стартер не подается силовой плюс (т.к. если нет массы не будет даже щелчков втягивающего)

Ниже мы разберем каждую из этих неисправностей подробно, и расскажем, при каких неисправностях получится завести автомобиль, на месте, при помощи имеющегося стартера, чтобы доехать до сервиса.

Сильно разряжен аккумулятор — самая частая причина щелчков при повороте ключа зажигания.

Выглядит эта неисправность вот так:

В нашем видео видно, что старте, сначала, стартер еле еле крутит двигатель, а потом просто трещит…. При сильном разряде аккумулятора стартер даже не попытается провернуть двигатель а сразу издаст противные щелчки.

Замена привода стартера

Эта операция на различных марках и моделях авто идентична, поскольку конструкции электропривода имеют схожие строения. Отличаться рассматриваемый элемент может габаритами, наличием или отсутствием редуктора и материалом изготовления вилки (пластик либо металл). Замена бендикса потребует не более 20-30 минут, после снятия стартера с автомобиля.

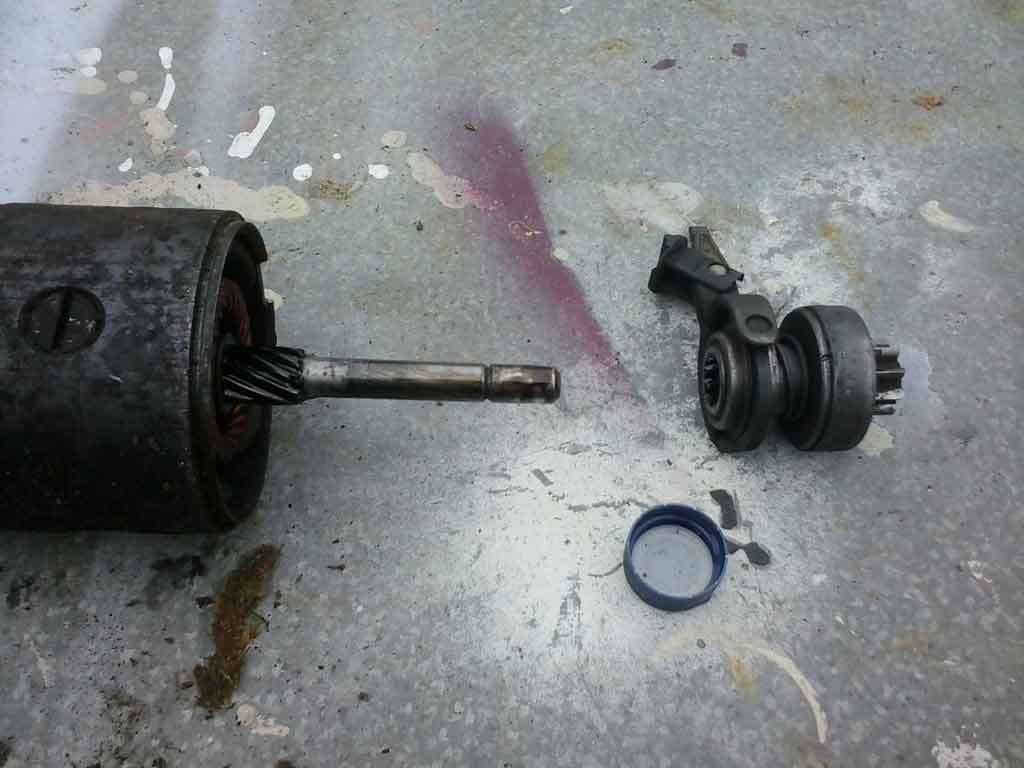

Выкручиваются крепежные элементы задней крышки, с ротора демонтируется стопор в виде кольца. Вывинчивается пара стягивающих гаек. После отключения обмотки статора от щеток, производится разъединение частей узла. Очищается корпус и ламели детали, оценивается состояние щеток и втулок. После снятия всех частей стартера, ротор остается в передней крышке. У его края находится стопорное кольцо с обоймой, которая легким постукиванием смещается в сторону обмотки.

При помощи отвертки или съемника убирается стопор, выполняется демонтаж старого бендикса, а на его место устанавливается новый вариант. Шлицы перед сборкой желательно обработать графитовой смазкой или ее аналогами.

Читать также: Вам необходимо уступить дорогу другим участникам движения

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

Стартер не крутит втягивающее, но щелкает
Как проверить втягивающее реле стартера?
Почему машина не заводится, но стартер крутит?

Как запустить двигатель если стартер не крутит на горячую

Для решения данной проблемы необходимо провести диагностику стартера.

Для этого его нужно демонтировать с автомобиля, выполнить следующие действия:

Осмотр электроконтактов. Следует проверить состояние проводов, клемм, по необходимости произвести зачистку от окисления, грязи, подтянуть крепление. Также нужно проконтролировать качество соединения минусового провода от аккумулятора к стартеру, надёжность проводки замка зажигания, втягивающего реле. Часто причиной отказа в работе может быть недостаточное сечение проводов, идущих от батареи. Мультиметром следует посмотреть напряжение на стартере (болты втягивающего реле). Стрелка должна показывать 13,5 В, не меньше.
Проверка втулок. Нужно осмотреть эту деталь на предмет износа, проверить наличие люфта. Изменение в размере является причиной нестабильной работы ротора. При замене отработанных втулок на новые, следует устанавливать детали, размеры которых указаны производителями машины.
Контроль показаний сопротивления обмоток статора и ротора. Проверка осуществляется мультиметром, установленном на килоомах. Стрелка прибора не должна показывать значение ниже 3,5 – 10 кОм. В противном случае придётся заменить обмотку или деталь в целом.
Проверка состояния ротора. При наличии загрязнения нужно произвести очистку поверхности при помощи компрессора, затем – щётки и наждачной бумаги (№400, 800).
Осмотр «пятаков». Для этого необходимо демонтировать втягивающее реле, очистить контакты. В случае, если они сильно подгорели, заменить их или деталь в целом.

Все указанные действия по восстановлению работы стартера, как правило проводятся в гараже, на парковке.

Рассмотрим меры, которые помогут завести горячий мотор при неисправном стартере в случае, если подобная беда случилась во время поездки.

Существуют аварийные способы запуска силового агрегата. Однако нужно заметить, что эти методы помогут в случае с небольшим износом втулок, при дефекте втягивающего реле, проблемах с контактной группой.

Контакты замыкаются, электрическая схема срабатывает в этом случае в обход участка цепи замка зажигания.

Два варианта действий:

Замыкание контактов, расположенных снаружи корпуса стартера. Отвёрткой при включенном зажигании перекрываются клеммы: к одной подходит плюсовой провод от АКБ, другая клемма запуска «движка» стартера. Нельзя замыкать контакт зажигания или «сажать» +12 В на корпус.
Для запуска горячего двигателя при неисправности стартера нужно использовать нехитрое приспособление: взять кабель из двух проводов и кнопку, находящуюся в разомкнутом состоянии. Последняя деталь устанавливается на панели приборов. Провода прокладываются под капотом. Один конец кабеля присоединяется к контактам стартера, другой – к кнопке. Таким методом можно пользоваться неоднократно при отсутствии времени на устранение причины неисправности.

Неисправности стартера

Прежде всего, важно помнить, что при многочисленных попытках и долгом запуске мотора страдает сам стартер и аккумуляторная батарея. Более того, длительное вращение стартера может вывести устройство из строя

Итак, если двигатель не заводится, в первую очередь необходимо проверить заряд аккумулятора, так как после многократного запуска стартера аккумулятор может попросту разрядиться. В этом случае АКБ нужно будет зарядить.

Так или иначе, выход из строя стартера потребует его ремонта или замены. Среди основных неисправностей электростартера следует выделить следующие:

Под воздействием больших токов происходит подгорание медных контактов, при котором стартер начинает слабо крутить. Проблема решается зачисткой контактов или их заменой на новые.
Самая распространенная неисправность это износ втулок (стартер «башмачит»). Как мы знаем, вал ротора расположен в двух втулка. Если эти втулки изнашиваются, вал, перекашиваясь, начинает цепляться своим ротором за статор. При этом происходит не только механическое трение, но и короткое замыкание.
В этом случае стартер крутит очень медленно, это можно определить на слух. При такой работе быстро раскрутить двигатель ему не удается, к тому же идет большая нагрузка на АКБ. Стартер необходимо снять для замены неисправных втулок.

В последнем случае необходимо проверить контакты на схеме втягивающего реле, контактную группу замка зажигания и проверить бендикс стартера. Если проблемы будут выявлены, необходимо устранить их.

Также можно проверить дополнительное реле (устанавливается отдельно), служащее для защиты стартера от случайного сгорания контактов в замке зажигания, происходящее при износе или длительном запуске.

Причины того почему стартер не крутит на горячую

Причин отказа в работе стартера при горячем моторе автомобиля несколько.

Как отмечают мастера автосервисов, наиболее «популярной» из них является нагрев материала втулки от высокой температуры.

При нагреве она, пусть немного, но всё же увеличивается в размере. В результате происходит смещение стартерного вала, которое мешает его нормальной работе.

При более значительном расширении механизм может заклинить. Данный дефект устраняется установкой новой втулки.

Помимо этого есть и другие причины того, что стартер не крутит на горячую.

Они указаны в таблице, в которой также отмечены варианты устранения данного случая.

Причина неисправности	Способ устранения
Снизилось сопротивление обмоток компонентов стартера: ротора или статора.	С помощью мультиметра проверяется их значение. При недостаточном сопротивлении необходимо заменить дефектную обмотку.
Плохое качество контактов.	Производится осмотр токопроводящих клемм. После чего выполняется их зачистка, регулировка, смазка.
Загрязнение внутреннего пространства стартера.	После демонтажа кожуха производится очистка от пыли и грязи элементов стартера: ротора, контактной группы, стартера, стенок корпуса.
Естественный износ или загрязнение контактов втягивающего реле.	Выполняется зачистка, подтягивание контактных «пятаков».
Выработка щёток.	В зависимости от степени дефекта делается их очистка, частичная или полная замена узла щёток стартера.

Также одной из причин отказа в работе стартера на горячем двигателе является неисправность АКБ.

Следует проверить напряжение на клеммах батареи. При напряжении, не соответствующем норме, нужно заменить отработанный аккумулятор.

После устранения причины проверку стартера следует выполнять на исправной, полностью заряженной батарее.

Разберём природу появления названных дефектов.

Как правило, они случаются на автомобилях, имеющих большой пройденный путь.

1. Изменение размеров втулок. Оно происходит из-за естественного износа детали, а также не совсем корректной установки втулок больших размеров при предыдущем ремонте. От повышенной температуры деталь слегка увеличивается, что приводит к частичному задеванию ротора. Он в свою очередь негативно влияет на магниты.

2. Плохое качество контакта в режиме повышенной температуры. Основная причина некачественного контакта – ослабление его крепления. В результате в жаркую погоду клеммы быстро прогорают, могут выйти из строя. Также из-за слабого соединения может уменьшиться значение силы тока, проходящего по этому участку.

Другие причины плохого качества контактов: окисление токопроводящих участков провода, соединяющего стартер и замок зажигания, некачественная фиксация минусового провода АКБ, идущего на массу детали. Группа контактов замка зажигания автомобиля также может стать причиной отказа в работе.

3. Подгорают «пятаки» втягивающего реле. Эта причина особенно характерна для классических моделей автомобилей Волжского автозавода. Подгорание контактов, «пятаков», втягивающего реле – обычное явление для них. В условиях повышенной температуры этот дефект проявляется ещё быстрее, качество контакта при этом снижается.

4. Понижение сопротивления обмоток ротора или статора от перегрева. Повышенный температурный режим способствует уменьшению сопротивления, что в свою очередь вызывает снижение ЭДС. В результате такого явления стартер начинает нестабильно работать или вообще может не крутиться.

5. Загрязнение ротора. Продукты естественного износа работы щёточного узла загрязняют поверхность ротора, ухудшая тем самым качество контакта.

Как устранить треск стартера

Способ устранения неисправности зависит от того, что выступает причиной. Если стартер не может нормально работать из-за разряженной аккумуляторной батареи, достаточно зарядить ее до необходимых параметров. Обычно зарядку ведут током 0.1С, где С – это емкость аккумулятора в ампер-часах. Вместе с тем, сильно разряженные источники тока и кальциевые батареи следует заряжать малыми токами (1-2 А) хотя бы до 25% заряда (этот параметр контролируют по плотности электролита). Щадящий режим отнимет больше времени, однако убережет аккумулятор от многих негативных моментов.

Обратите внимание! Нередко при разряженной аккумуляторной батарее владельцы авто пытаются запустить двигатель «с буксира». Заметим, что этот способ подходит лишь для простейших силовых агрегатов, но никак не для инжекторных двигателей

Запуск последних «с толкача» нередко приводит к сбою программного обеспечения электронного блока управления.

При этом ЭБУ начинает вести себя непредсказуемо – например, запрашивать разрешение на запуск у отключенного иммобилайзера. Ситуацию можно исправить только перепрошивкой «мозгов», а это, как вы сами понимаете, дополнительные и абсолютно неоправданные расходы.

В случае, когда треск втягивающего реле происходит из-за плохого контакта с «массой» автомобиля, достаточно всего лишь восстановить электрическое соединение. Чтобы избежать проблемы в дальнейшем, рекомендуется снять шину, которая соединяет двигатель с кузовом и зачистить контактные площадки наждачной бумагой. Предотвратить их окисление поможет тонкий слой технического вазелина или универсальной смазки VD-40.

Если источником неисправности признана удерживающая обмотка втягивающего реле стартера, то попытайтесь её отремонтировать. Если же это не представляется возможным, то принимают решение о замене втягивающего реле в сборе. Как видите, с поиском неисправности, из-за которой наблюдается треск стартера, сможет справиться даже начинающий водитель.

Видео: Почему трещит стартер.Полезный совет автоэлектрика.

Иногда владельцев автомобилей практически любой марки постигает очень неприятное явление, которое заставляет людей обращать внимание на ваш автомобиль — визг стартера после запуска двигателя

Визг стартера после запуска двигателя

Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться.

Надеюсь, что вы знакомы с принципом работы стартера автомобиля, знаете что такое бендикс (обгонная муфта). В двух словах, это специальная муфта, которая после запуска двигателя механически отключает стартер от двигателя, тем самым не оставляя возможности маховику раскрутить стартер и разрушить его. Принцип работы обгонной муфты такой же как и у обычного велосипеда — в один бок передается крутящий момент, в другой шестерня прокручивается в холостую.

В момент запуска двигателя, когда стартер запустил двигатель бендикс должен «отскочить» тем самым вывести из зацепления стартер и маховик, но в силу разных причин бывает так, что бендикс задерживается в выдвинутом положении и вращаясь с большой скоростью визжит. Что же может задержать бендикс в зацеплении с маховиком?

Неисправность втягивающего реле стартера, вилки, то есть привода бендикса.
Причиной визга также может быть чрезмерно изношенный бендикс.
Также сюда относится довольно частая неисправность — загрязнение, повреждение шлицов по которым ходит бендикс.

О последней неисправности и поговорим, так как она стала причиной визга стартера, достаточно было просто разобрать стартер и почистить. Но обо всем по порядке, постараюсь показать на фото, что и где чистить.

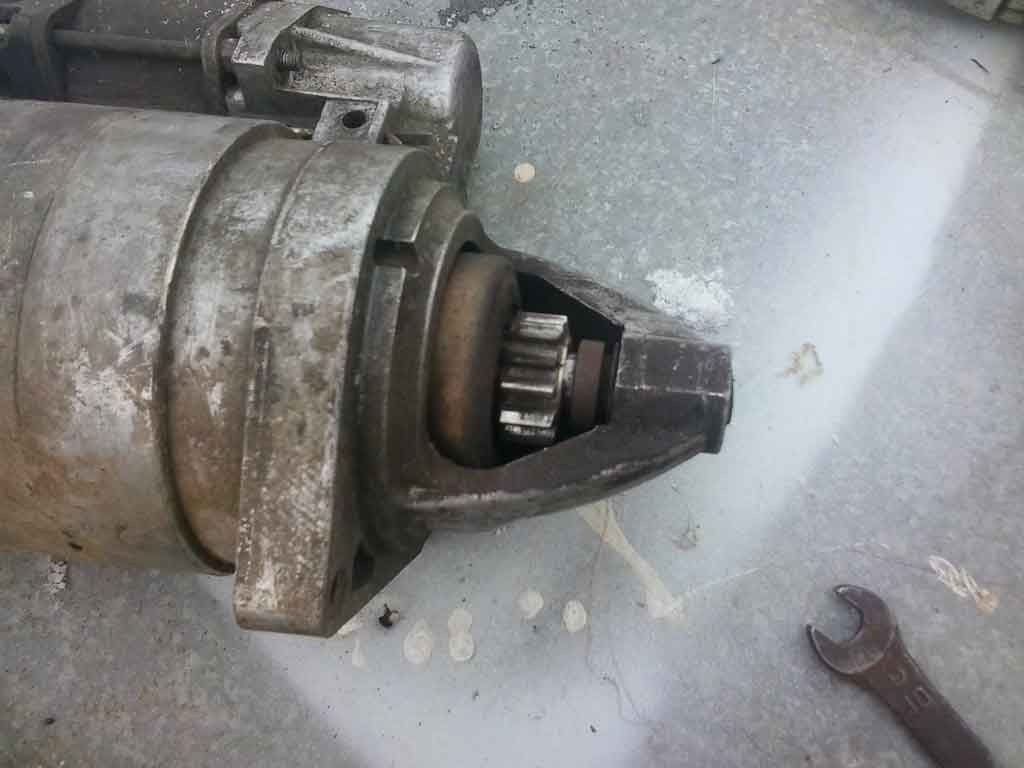

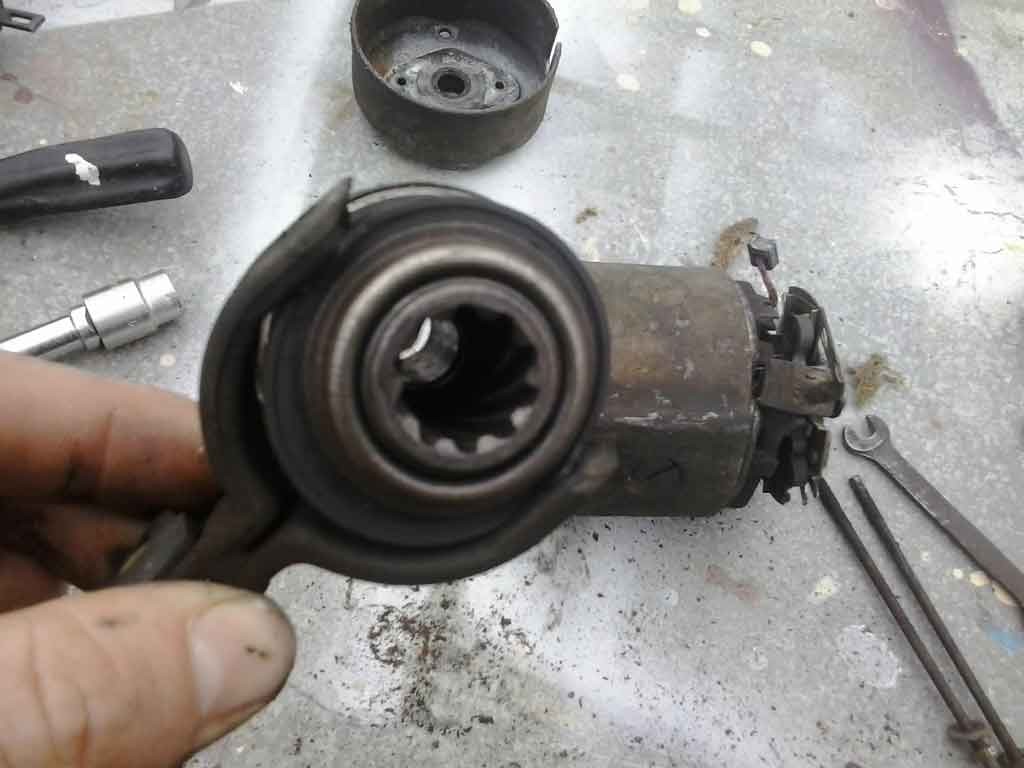

Бендикс остается в таком положении, хотя под усилием пружины втягивающего должен прятаться

На фото видно, что когда я с помощью отвертки вытянул бендикс наружу, он остался в таком положении, хотя должен был заскочить назад. Как следствие, бендикс выезжает, двигатель запустился, он не прячется, вращается с большой скоростью и визжит, так как он не новый. Для лечения проблемы я разобрал стартер:
