Как подключить ртк 1 компрессору

Реализация защиты токового типа

Асинхронный мотор представляет собой сложный электрический прибор, который подвержен поломкам. Если произойдет короткое замыкание, то сработает автоматический выключатель, установленный в распределительном щите.

При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует встроенная тепловая защита компрессора.

Однако может возникнуть ситуация, когда мотор длительное время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. Чаще всего это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания двигателя.

Сила тока возрастает, однако не достигает значений короткого замыкания, поэтому подобранный по нагрузке автомат не сработает. Причин отключения у тепловой защиты тоже нет, так как температура за такой короткий промежуток времени не изменится.

Единственный способ оперативно среагировать на возникшую ситуацию и избежать оплавления рабочей обмотки – срабатывание токовой защиты, которая может быть установлена в разных местах:

внутри компрессора;
в отдельном токозащитном реле;
внутри пускового реле.

Устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя называют пускозащитным реле. Большинство компрессоров холодильников комплектуют именно таким механизмом.

Действие токовой защиты основано на трех принципах:

при увеличении силы тока возрастает сопротивление, что приводит к нагреву токопроводящего материала;
под действием температуры происходит расширение металла;
термический коэффициент расширения для разных металлов отличается.

Поэтому используют биметаллическую пластину, которая сварена из металлических листов с отличающимися коэффициентами расширения. Такая пластина изгибается при нагреве. Один ее конец фиксируют, а второй, отклоняясь, размыкает контакт.

Пластина рассчитана на температурное реагирование при прохождении тока определенной силы. Поэтому при замене пускозащитного реле необходимо проверить его совместимость с установленной моделью компрессора.

Как подключить однофазный электродвигатель на 220 Вольт- схемы, инструкции. Двигатель на 220 вольт

Комплексное оснащение предприятий: лабораторная техника, электроизмерительные приборы, электротехническое оборудование, системы контроля производства. Помогите пожалуйста опознать двигатель! Изначально был закрыт в металический корпус на фото отдельно Поиск в нете ничего не дал! Использовался в качестве наждака, но очень слабого, из двигателя выходит 3 провода, один просто был изолирован, а два других в розетку. Конкретно по нему интересует работа от однофазной сети в вольт какие надо конденсаторы? Заранее большое спасибо!!! Ого как быстро!!! Я не электрик!

двигателя на В на примере двигателя типа АВЕ Как подключить электродвигатель однофазный к сети Вольт. Пуск и.

Стиральные машины типа СМП

Стиральная машина «Рига-15» СМП-1,5

Электрическая схема стиральной машины «Рига-15» и ее центрифуги представлены на рис. 5а, б. В электросхему стиральной машины входят электродвигатель М1 типа АД80-4/71С с пусковой ПО и рабочей РО обмотками, пускозащитное реле типа РТК, реле времени В1 типа РВ-6, переключатель серии ПМЭ10, клеммная колодка КЛ и штепсельное соединение Ш. В электросхему центрифуги входят электродвигатель М2 типа АВЕ-07-4ц с пусковым конденсатором С, пакетный выключатель В3 и штепсельное соединение Ш.В зависимости от режима стирки будут соединены следующие контакты:

Стиральная машина «Аурика-80» СМП-2

Стиральная машина «Сибирь-6» СМП

Электрическая схема стиральной машины «Сибирь-6» показана на рис.7. Для привода активатора в стиральной машине использован электродвигатель М1 типа АВЕ-071-4С мощностью 180 Вт и частотой вращения 1350об/мин. Вращение ротора центрифуги осуществляется электродвигателем М2 типа ДАО-ЦУ4 мощностью 120 Вт и частотой вращения 2700об/мин.В машине установлено блокирующее устройство, которое при открывании крышки центрифуги воздействует на микровыключатель МП и отключает электродвигатель привода центрифуги. В схеме также использованы микровыключатель МП серии МП-2102, два реле времени РВ-1 и РВ-2 из серии РВ-6, тепловое реле Р типа РТ-10, конденсатор С1 серии КБГ-МН-2-600В емкостью 4мкФ, С2 и С3 также типа КБГ-МН-2-600В емкостью 4мкФ, К1 и К2 — левая и правая колодки, П переключатель серии ПСМ-10.

Стиральная машина «Сибирь-7Б»

Электрическая схема стиральной машины «Сибирь-7Б» работает от сети 220В. Электродвигатель М2 АВЕ-071-4с типа М191 стирального барабана приводится в движение замыканием контактов реле времени РВ2 типа РВ-30А при условии, если крышка стирального бака закрыта, и тем самым блокировочный микропереключатель МП2 типа МП2102 замкнут. Циклично-реверсивное вращение электродвигателя М2 обеспечивается программным устройством П, приводимым в движение электродвигателем М3 типа ДСМ2-П-220. Кулачок программного устройства П имеет два профиля. Один профиль кулачка размыкает контакты Л7-Л8 в рабочей цепи обмотки электродвигателя М2, обесточивая ее, а другой в этот период времени переключает контакты Л1-Л2 и Л5-Л6 цепи пусковой обмотки, меняя в ней направление тока. Электродвигатель М1 типа ДАО-Ц центрифуги приводится в движение при замыкании контактов реле времени РВ1 типа РВ-6. Если микропереключатель МП1 разомкнут (крышка бака центрифуги открыта), то двигатель будет обесточен. При повороте ручки реле времени РВ1 в положение «слив» микропереключатель МП3 замыкает цепь на электромагнит ЭМ МИС 1100 ЕУ3, который открывает клапан для слива жидкости. В этот период при открывани крышки бака центрифуги микропереключатель МП1 размыкается, обесточивает электромагнит ЭМ и клапан закрывается. Конденсаторы С1 и С2 типа КБГ МН-2-600 емкостью по 6 мкФ служат для сдвига фаз и создания вращающего момента электродвигателей. Тепловое реле РТ типа РТ-10 служит для предохранения обмоток двигателей от перегрева и короткого замыкания. В схеме используются колодки-контакты К1. К4 типа СМ7.011.04. На соединительном шнуре установлена вилка В на ток 6А и напряжение 220В.

голоса

Рейтинг статьи

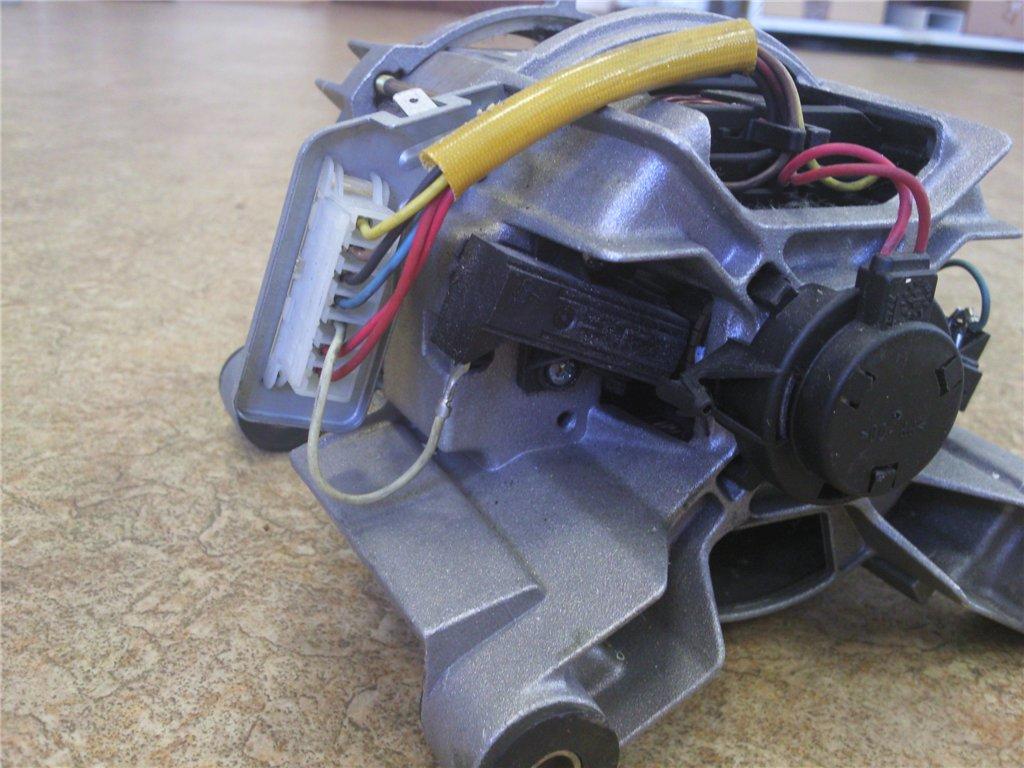

Двигатель от стиральной машинки: подключение к 220

Двигатель стиралки – это устройство, которое имеет: определенные характеристики, отличную мощность, четыре вывода для включения, возможность работать только от сети, большие обороты вращения в зависимости от модели, регулятор мощности функционирования. Электросхема требует подключения обмотки статора со щеткой ротора.

Далее остаются провода от обмотки ротора и второй щетки. Они должны быть подсоединены к домашней сети напряжения. Если подключить двигатель к сети в 220 Вольт, то вращение начнется автоматически, что может привести к травме, а предотвратить это возможно за счет монтажа на любой поверхности. Есть возможность изменить направление вращения, для чего перемычка перекидывается на другую группу контактов.

Как подключить двигатель от стиральной машины автомат

Куда можно подключить мотор от машинки автомат? Вариантов огромное количество, а самое главное то, что если есть данные о работе таких изделий и о правилах подключения, то вполне возможно собрать новые устройства, способные пригодиться в хозяйстве. Не стоит выкидывать стиралки до того, пока они не будут полностью разобраны, так как внутри может быть огромное количество полезных принадлежностей. К примеру, при поломке машинки марки Индезит можно получить двигатель мощностью в 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что деталь полностью исправна и не станет причиной поломки новой техники. Идей того как можно использовать двигатель старой машинки существует неимоверное количество, причем даже стиралка малютка имеет свой движок способный принести пользу.

Варианты:

Наиболее простой вариант – это изготовление точильного станка, который позволит затачивать такие предметы как ножницы, ножи и тому подобные колющережущие предметы. Включается такой наждак только после того как мотор будет тщательно закреплен на поверхности прочного основания, а также установки вала на точильном камне или шлифовального круга. После сборки можно подсоединять оборудование к сети.
Если ведется строительство, например, частного дома или заливание окружающей территории бетоном, то может потребоваться бетономешалка. Именно для нее можно использовать электродвигун. Переделать стиралку в бетономешалку не сложно, и для этого нужно еще отсоединить бак от стирального оборудования.
Вибростолы с использованием такого мотора, позволят изготавливать шлакоблок, стоимость которого далеко не маленькая, а своими руками можно не плохо сэкономить.
На участке много травы? Есть кролики, которым требуется трава? Регулярно проводится покос сена? Если правильно использовать моторчик, то он сможет стать отличным заменителем триммера и позволит убирать траву быстро, просто и не потратив на это много средств. Этот аппарат считается просто необходимым тем, кто проживает за пределами города и особенно для тех, кто любит заниматься сельским хозяйством.

Это лишь минимальный список того, что можно сделать, если использовать деталь от стиралки в виде электродвигателя. Могут потребоваться различные насадки, дополнительные емкости или же вовсе вспомогательные детали, но если иметь идею, то создать новое оборудование получится быстро и без вложений.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.

Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило, основой любой стиралки есть ее электродвигатель, который может найти свое применение и после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

Точильный («наждачный») станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.

Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол.

Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки.

Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки.

Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.

Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на «ножы» которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.

Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму.

Виды моторов для стиральной машины

Для такой детали, как пусковой двигатель, для работы которого нужна электрическая сеть или попросту ток, применение можно найти даже в таком оборудовании, как автонасос.

Для этого можно использовать двигатели от различных стиралок, например:

Донбасс;
Рига;
Ока;
Nuova;
Ibmei.

Независимо от того каких годов производства, движок может прослужить еще немало времени при правильной установке. Существует много способов, как можно понизить, или увеличить скорость вращения или понять, почему не работает реле, однако чтобы включить устройство в комплектацию нового оборудования, нужно не только осмотреть рекомендации, но и тщательно отслеживать каждый этап работы.

Подходящие двигатели:

ДАОЦ У4 со щетками, ДАОА;
РТК 1ухл4, ухл4, 1у4;
HXGP1l, 3у4, 3ухл4, 9ухл4.

Особенно часто проводится использование коллекторного движка, так как на его статоре расположен постоянный магнит, способный попеременно подключаться к току с постоянным напряжением. Это своего рода реверс, который позволяет потреблять энергию в небольшом количестве и экономить бюджет. Не менее востребованы двигатели электронного типа, которые обладают электронным блоком управления на корпусе.

Зачем нужна такая деталь? Если движок будет подключаться к бетономешалке или же к вибростанку, потребуется понизить скорость вращения и соответственно направить его на снижение активности функционирования. Излишняя вибрация позволяет провести нужный процесс более качественно.

Для подключения регулятора двигателя из машинки, в которой он был установлен нужно сделать следующее. Он извлекается из полости старой стиралки вместе с радиатором, который является полупроводниковым прибором, за счет которого и осуществляется управление включением и выключением. Далее он впаивается в микросхему реле, заменяя маломощную деталь. Если нет навыков работы с такими процессами, то лучше доверить его настоящему профессионалу, например, компьютерщику. Особенно, если цветная лента тянет и греется.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

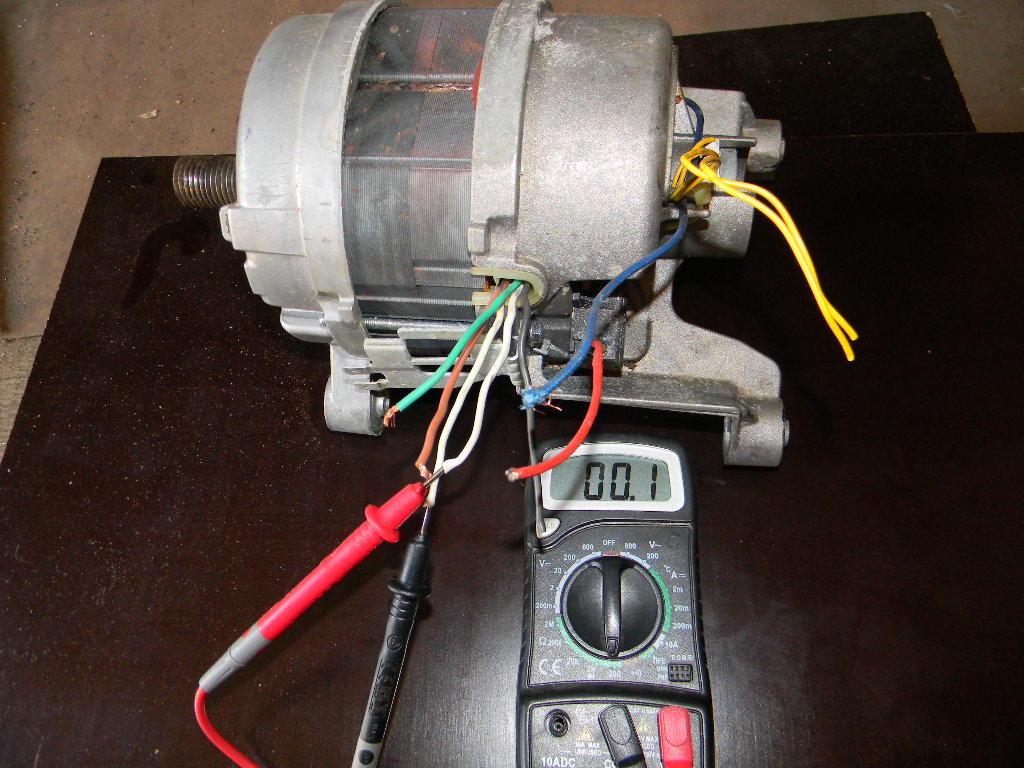

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

один с рабочей обмотки — рабочий;
с пусковой обмотки;
общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно)

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

Окисление или обгорание контактов.
Механические повреждения.
Перегрев позисторного элемента.
Нарушение крепления реле, приводящее к его неправильному расположению.
Перегорание спирали.
Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Схема подключения реле холодильника

Концептуально подключение происходит следующим образом:

Защитная часть реле (тепловое реле) должна быть в цепи, которая подключается к общему выводу обеих обмоток или к выводу рабочей обмотки.
Пусковая часть реле должна быть в цепи, которая подключается к выводу пусковой обмотки.

Типичная схема подключения пускозащитного реле холодильника:

На этой схеме защитная часть (РКТ1 и РТК2) и пусковая часть (Реле) обозначены как раздельные элементы, хотя обычно это сборка в одном корпусе. Но суть схемы от этого не меняется. Также на схеме указано что защитная часть установлена в цепи общего вывода обеих обмоток. И это более правильное решение. Хотя возможны какие-то модели пускозащитных реле в которых защитная часть установлена в цепи рабочей обмотки.

Таким образом для подключения «не родного» пускозащитного реле нужно:

Выяснить какие части реле (пусковая и защитная) на какие контакты реле выведены.
Выяснить какие обмотки двигателя на какие контакты компрессора выведены.
Соединить соответствующие контакты реле и компрессора.

Как это сделать? Нужно снять крышку с пускозащитного реле и посмотреть какие его части на какие контакты выведены.

Для того чтобы узнать какие обмотки двигателя на какие контакты (на корпусе компрессора) выведены, нужно полностью снять старое реле и посмотреть площадку с контактами. Контакты могут быть промаркированы. Например это может быть такая маркировка: C (общий), S (пусковая обмотка), R (рабочая обмотка).

Если маркировки нет, тогда можно выяснить через замеры сопротивлений между контактами.

Нужно, по очереди, замерять сопротивление между двумя из трех выводов. При замере сопротивления вы получите три разных значения:

Самое большое сопротивление будет между выводами рабочей и пусковой обмотки. Это объясняется тем, что на этих контактах суммируется сопротивление обоих обмоток.
И также будет два сопротивления не сильно отличающиеся друг от друга. Это будут выводы каждой из обмоток в отдельности.

Таким образом, выяснив два вывода, между которыми самое большое сопротивление, вы узнаете общий вывод обмоток — это будет третий вывод, который не задействован в этом замере. Кстати, наибольшее сопротивление должно быть примерно равно сумме двух меньших меньших сопротивлений.

Соответственно два меньших сопротивления будут между общим выводом и выводами пусковой и рабочей обмоток. Далее нужно установить какая из обмоток, на каком выводе. Обычно сопротивление рабочей обмотки немного меньше чем сопротивление пусковой обмотки.

Как быть, если посадочные контакты пускозащитного не совпадают с контактами компрессора? В этом случае можно «приколхозить» реле при помощи проводов. Например вот так:

Главное выполнить правильное подключение реле к выводам компрессора.

Но лучше конечно поискать именно такую модель пускозащитного реле, которая подходит для компрессора вашего холодильника. В этом магазине есть разные модели пускозащитных реле.
