Регулировка противотуманных фар ваз 2110

Когда корректировка бывает бесполезной

Если Вы чувствуете, что Вашему авто крайне необходима коррекция света — внимательно читайте нижеприведенное руководство

Несмотря на то, что делать это периодически нужно, обратите внимание, что в некоторых случаях она может не принести должного успеха

Например:

• некачественная оптика или лампочки. Типичный пример — установка источников света, которые не соответствуют по своей мощности тем параметрам, что установлены производителем. Решение одно — установка таких ламп (в частности, ксенона), которые смогут решить эту проблему. Только если не боитесь штрафных санкций со стороны ГИБДД;
• мутный пластик, который начинает рассеивать свет в сниженных объемах. Самым простым способом может стать полировка фар, которую Вы вполне можете выполнить дома своими руками. Конечно, этому должна предшествовать проверка качества света, о которой пойдет речь ниже;
• появление трещин на стекле оптики. Самое надежное решение — заменить их новыми, потому что из-за трещинок свет начнет неправильно преломляться.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

• подручные инструменты;
• заранее обслуженный и подготовленный автомобиль;
• схема для регулировки.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

• рулетка;
• маркер;
• строительный уровень;
• отвертка или шестигранник в зависимости от модели автомобиля;
• чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
2. Очистить багажное отделение.
3. Заправить полный бак топлива.
4. Отмыть кузов на мойке.
5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
6. Покачать кузов для расслабления пружин и амортизаторов.
7. Открыть капот и протереть тканью оптику.
8. Выставить корректор в нулевое положение.

Нанесение разметки

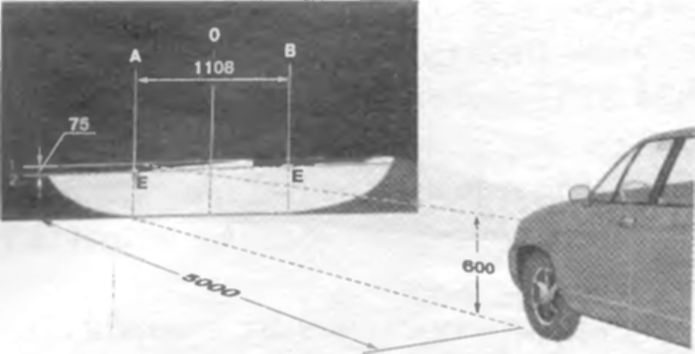

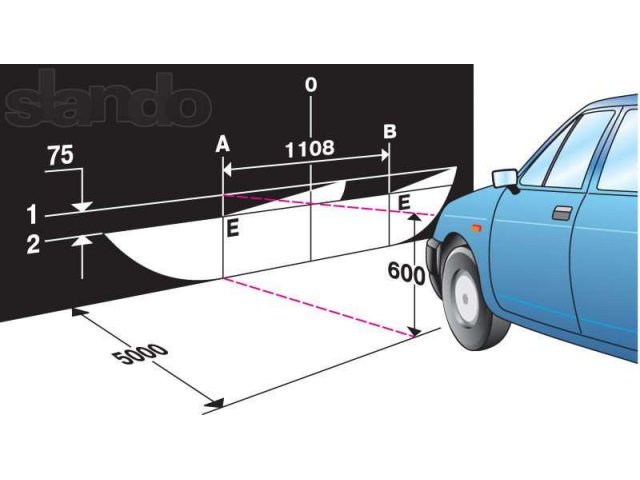

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

1. Измерить высоту лампы ближнего света относительно земли.
2. Перенести горизонтальную линию на стену.
3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
4. Замерить расстояние между лампами в правой и левой фаре.
5. Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

• винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
• угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
3. Граница галки не должна выходить за пределы горизонтальной пометки.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

Последовательность регулировочных работ

Основной задачей регулировки противотуманных фонарей является придание им такого положения в нишах автомобиля, при котором световой луч будет освещать дорогу и зону высотой 30-70 см над дорожным полотном. На функциональности противотуманок негативно сказывается расширение этих границ в какую-либо из сторон. Поэтому необходимо добиться оптимального положения фонарей, изменяя вертикальные и горизонтальные углы положения оптических приборов.

Подготовка к работе

Регулировка фар начинается с выполнения ряда подготовительных мероприятий.

1. В первую очередь следует позаботиться о ровной горизонтальной поверхности.
2. Следующим подготовительным этапом будет проверка давления в колесах и доведения всех показателей до положенной нормы. Нельзя недооценивать этот фактор, т. к. он напрямую влияет на положение противотуманок относительно поверхности земли.
3. Топливный бак необходимо полностью заправить.
4. Автомобиль должен быть загружен теми предметами, которые чаще всего перевозятся в данном транспортном средстве.
5. Специальный экран устанавливается вертикально на расстоянии 10 м от автомобиля. Разметку можно также нанести на стене или воротах гаража.
6. Осталось запастись такими инструментами, как отвертки, рулетка, линейка, после чего можно приступать к основной работе.

Технология регулировки противотуманных фонарей

Сначала автовладельцу необходимо взять в руки мел или маркер и рулетку. С этого начинается регулировка противотуманных фар

Важно грамотно нанести разметку на вертикальном стенде или стене. В первую очередь рисуются следующие отправные точки:

• вертикальная линия, соответствующая центральной оси автомобиля;
• две параллельные линии, проходящие по центру противотуманных фар.

Эти размеры несложно перенести на вертикальную плоскость, пользуясь рулеткой или линейкой. Далее рисуются две горизонтальные черты:

• верхняя линия — это величина между центрами противотуманок и поверхностью дороги;
• нижняя линия зависит от показателя высоты верхней линии и расстояния до автомобиля. Например, при дистанции 10 м до авто и высоте верхней линии 250-500 мм этот показатель составит 100 мм. Если дистанция до авто 5 м, то при той же высоте верхней линии нижнюю черту придется рисовать на отметке 50 мм.

Теперь можно включить противотуманные фонари и проверить правильность их настройки. Для этого одну из фар необходимо закрыть светонепроницаемым материалом (картон, плотная ткань, фанера).

Если имеется нарушение в настройке, проводится регулировка света противотуманных фар. Это можно сделать с помощью специальных винтов, расположение которых легко узнать, открыв руководство по ремонту данного автомобиля. Винты вращаются до тех пор, пока не удастся добиться следующего направления светового пучка.

• Центр яркого пятна должен совпасть с точками пересечения крайних вертикальных и нижней горизонтальной линий.
• Четкая верхняя граница светового луча должна находиться на нижней горизонтальной линии.

После того, как будет выполнена регулировка противотуманок, необходимо сравнить идентичность расположения световых пучков, исходящих от каждого прибора. При выполнении всех условий можно свидетельствовать о завершении настойки дополнительной оптики.

Монтаж противотуманных фар

Правильная установка фар имеет решающее влияние на эффективность их использования по назначению. Они монтируются на нижней части переднего бампера, на высоте не менее 25см от полотна дороги. Количество фар должно быть два – по одной с каждой стороны на одинаковом расстоянии от краёв автомашины (не далее 40см от продолжения внешней стороны рассеивателя). Оптимальная дистанция между лампочками «противотуманок» составляет 120см.

Благодаря тому, что световой поток противотуманных фар чётко ограничен по верхней кромке, свет от них не падает на микроскопические капельки тумана, находящиеся перед глазами водителя и не отражается от них, создавая непроницаемую белую стену света, как это получается при включении основных фар.

Ещё кое-что полезное для Вас:

Общие сведения о наружном освещении автомобиля

Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.

Передние фары

Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.

Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги. Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.

Фары-поворотники

Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.

Габаритные и дневные ходовые огни

Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.

Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.

Противотуманные фары

Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.

Остальные световые приборы

Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.

Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин

Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности

Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

• клеммник;
• кусачки;
• ножик;
• плоскогубцы.

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

1. Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
2. Выделите место для установки кнопки.
3. Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
4. Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
5. От 85-го контакта выведите провод для кнопки включения.
6. Соедините реле с массой, используя 86-й контакт.
7. Установите противотуманки на бампере.
8. Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
9. Проверьте работу освещения.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Важно!
Перед тем как подсоединить проводку к кнопке, выберите для последней удобное место на торпеде, к которому не придется сильно тянуться рукой.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

• попадание в крупную выбоину на высокой скорости;
• неисправность корректора;
• последствия легкого ДТП;
• установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Подготовка авто к регулированию

Перед тем как настроить противотуманки, подготовьте свой автомобиль:

• Убедитесь, что машина должна хотя бы наполовину заполненный бак топливом или больше.
• Любая настройка противотуманок осуществляется на снаряженном автомобиле с обычным вестом в багажнике (около 70 кг).
• Проверьте давление в шинах, оно должно быть на рекомендуемом производителем уровне.
• Человек, которому доступна регулировка света противотуманных фар, должен сидеть на сиденье водителя и быть одной весовой категории с водителем.

После этого следует припарковать автомобиль на ровной поверхности, в 5-10 м от гладкой стены или экрана.

Регулировка противотуманок

Перейдём к наиболее важному моменту — регулировке ПТФ. Заметим, что этот этап после монтажа фар является обязательным. Если оптика будет располагаться неправильно, помимо того, что эффективность освещения будет низкой, так ещё свет будет слепить встречных водителей.
Существует более простой вариант отрегулировать положение осветительных приборов и более правильный

Простой способ подразумевает регулировку «на глаз». В этом случае фары корректируют таким образом, чтобы свет не поднимался слишком высоко. Но, как можно понять, такая регулировка будет далека от идеальной

Если оптика будет располагаться неправильно, помимо того, что эффективность освещения будет низкой, так ещё свет будет слепить встречных водителей.
Существует более простой вариант отрегулировать положение осветительных приборов и более правильный. Простой способ подразумевает регулировку «на глаз». В этом случае фары корректируют таким образом, чтобы свет не поднимался слишком высоко. Но, как можно понять, такая регулировка будет далека от идеальной.

При втором способе нужно дождаться темноты и найти вертикальную стену. Машину устанавливают перпендикулярно стене на расстоянии 7–8 м и включают ближний свет. Далее, на стене необходимо отметить центр светового пучка ближнего света. Для этого можно воспользоваться мелом. Между отметками проводится горизонталь. От неё отмеряют 10 см вниз, и проводят ещё одну горизонтальную линию. Она и будет служить верхней границей для светового пятна от ПТФ. После того как выполнена разметка второй линии, ближний свет выключают. Включёнными остаются только габариты, также включают противотуманки. Потребуется выставить световой пучок каждой фары таким образом, чтобы он не выходил за линию.

Когда высота светового пятна отрегулирована, устанавливают расстояние между световыми пучками фар. Эта процедура необходима для того, чтобы обочина при движении освещалась полностью. Для регулировки необходимо световой пучок одного из осветительных приборов установить ровно, определить его центр и сделать отметку. От неё в сторону светового пучка второй фары отступают около 120 см и делают вторую отметку. Она будет служить ориентиром для светового пятна (центра) второй фары.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

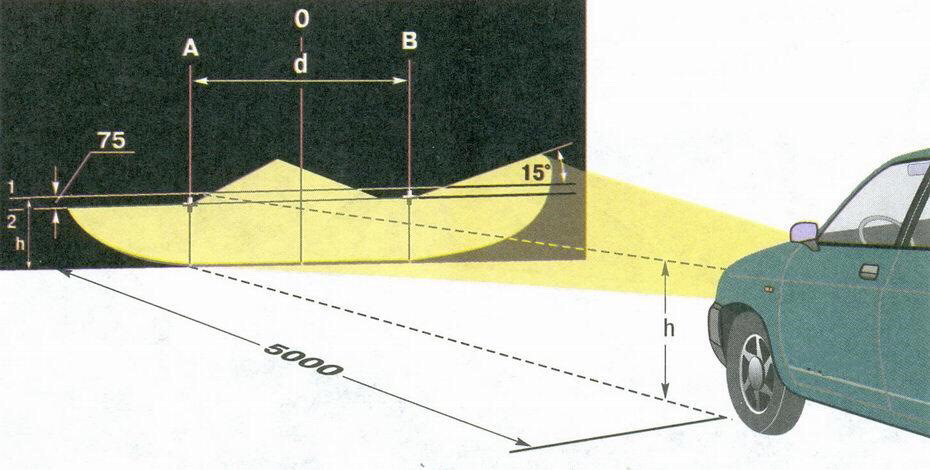

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

https://youtube.com/watch?v=E0744IgpQfI

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
4. Выключают ближний свет и включают противотуманные фары.

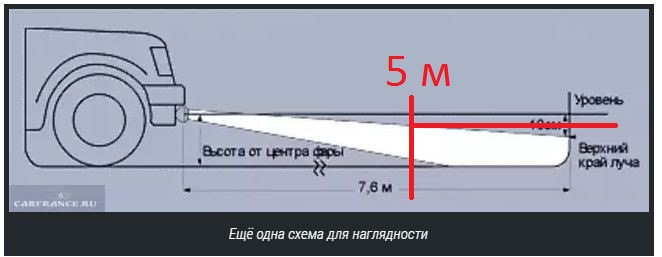

5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
6. Между центрами световых пучков расстояние должно составлять 1200 мм.
7. На стене проводится линия, которая разделяет автомобиль на две половины.
8. Чертится полоса, которая на 10 см ниже первой.
9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Различия конструкций автомобильных фар, возможности самостоятельной регулировки

У большинства отечественных машин, бюджетных иномарок головной свет по дорожному полотну распределяется равномерно, такое освещение называют симметричным.

Для водителя на темной, прямой дороге правильно настроенный свет выглядит как два одинаковых, равномерно освещенных световых пятна, начинающиеся в метре от переднего бампера (для ближнего света) или арочный «световой туннель» при дальнем свете. Для правильной настройки ближнего света характерна резкая граница между световым конусом и тенью.

Не затрагивая дорогих автомобилей с адаптивным (поворотным) головным светом, осветительные системы многих европейских марок построены по принципу ассиметричного освещения.

Для асимметричного освещения используются специально сконструированные рефлекторы, линзованные стекла. В некоторых моделях для искривления ближнего светового потока вправо используют вырезы в экране лампы, разделенные фары ближнего и дальнего света.

Выявить неправильный световой поток водитель может самостоятельно, осветив темную вертикальную поверхность с разных расстояний. Световой конус, направленный влево, требует немедленной регулировки. Равномерно поднятый или опущенный свет для встречных машин менее опасен, но плохо освещает дорогу водителю.
