Какое сцепление лучше поставить на гранту

Замена выжимного подшипника Калина 2, 1118, Кросс, Sport

Чтобы сделать замену потребуется поставить ваш автомобиль на яму или подъёмник. Так же ремонт возможен, если у вас имеются надежные подпорки и домкрат. Стоит отметить, без ямы или подъемника подойдет способ замены, не снимая коробку, который описан в конце статьи.

Как снять КПП и выжимной подшипник на Калина 2 (1.4-1.6 8кл) своими руками

Замена выжимного подшипника у «Лада Калина» начинается с демонтажа КП, данный процесс подробно описан в пошаговой инструкции с фото / видео. Выполняйте операции по порядку.

  1. Открываем капот автомобиля, сразу демонтируем аккумулятор.
  2. Далее снимаем воздушный фильтр, раскрутив хомут и отсоединив крепления к кузову.
  1. За АКБ расположен тросик сцепления, требуется раскрутить гайку и отсоединить трос от крепежа.
  2. Теперь отключите штекер провода датчика скорости, он расположен за «движком», в районе патрубков.
  1. Далее находим верхние болты крепления КП к двигателю и откручиваем их.
  1. Последние операции сверху КП – это откручивание стартёра и клемм с него, а так же отсоединение тросика сцепления и электропроводки.
  1. Убираем передние колеса, скручиваем ступичные гайки. Отсоединяем защиту (брызговики) под крылом.
  1. Тут же отключаем клемму провода фонарей заднего хода.
  1. Рядом находится балка-растяжка подвески, сначала скручиваем заднюю гайку ключом на 24.
  2. Теперь переходим к шаровым опорам, ослабляем гайки и снимаем их с обеих сторон.
  1. С этой же стороны на МКПП находим пробку для слива масла, выкручиваем и сливаем в любую ёмкость.
  2. Между МКП и двигателем расположен защитный кожух сцепления. Чтобы его снять, открутите гайки по периметру.
  1. Переходим к демонтажу кулисы переключения передач. Сначала выкручиваем два болта и убираем крышку.
  2. Затем откручиваем винт, который фиксирует соединение кулисы.
  1. Следующий шаг – вынимаем из KПП валы приводов колёс с обеих сторон.
  1. Возвращаемся к подвеске. Со стороны МКПП необходимо открутить болт крепления рычага, а так же отсоединить растяжку.
  1. Далее чтобы снять коробку скоростей и сделать замену выжимного подшипника ВАЗ «Калина» открутите нижние болты крепления КП к двигателю, а так же переднюю подушку. Перед этим обязательно установите подпорку под двигатель.
  1. В итоге корпус скоростного агрегата (MKПП-2181) будет полностью отсоединён от сопряженных узлов, и его можно демонтировать. Сначала используем острую широкую отвертку, чтобы отделить узел от двигателя.
  2. Затем вручную демонтируем узел. Желательно использовать специальную телескопическую стойку или попросить помощи у напарника т.к КПП не лёгкая. После снятия переходим к замене выжимного подшипника у Лады Калины своими руками.

Как поменять выжимной подшипник на Калине – пошаговая технология

Выжимной подшипник сцепления у Калины 2, 1118, Кросс, Sport (в том числе 8 клапанов) находится в картере (смотри фото в начале статьи), чтобы извлечь старый «выжимник» следуйте инструкции.

  1. Сначала отвёрткой извлеките пружину муфты, после чего ВП снимется с вала без затруднений.
  1. Далее сделайте осмотр вилки, проверьте плавность хода, отсутствия радиального и осевого люфта, а так же биения. Если вилка в рабочем состоянии, тогда проверьте первичный вал, на котором расположен ВП: шлицы, посадочную поверхность. Не допускаются забоины, трещины, коррозия.
  2. После проверки узла, в случае нормального состояния, следует провести замену муфты. В обратной последовательности наденьте муфту на вал (ухо должно без перекосов сопрягаться с вилкой). Закрепите пружину, проверьте плавность работы механизма.
  1. Когда будет установлен новый выжимной подшипник сцепления на Калину, можно приступать к монтажу коробки. Операции выполняются в обратной последовательности. Для поднятия КП к силовому агрегату рекомендуется воспользоваться сторонней помощью или телескопической трансмиссионной стойкой.

Как заменить подшипник выжимной на Калине без снятия коробки

Краткая инструкция по замене ВП, не снимая коробки скоростей:1. Сначала вынимаем приводы колёс с обеих сторон. 2. Ставим подпорку под МКПП.3. Затем откручиваем болты крепления коробки к силовому агрегату, оставив два не выкрученными. 4. В резьбовые отверстия выкрученных болтов вставляем три длинные шпильки, как показано на фото.5. Теперь выкручиваем оставшиеся крепления, а далее «вытягиваем» узел по шпилькам на 25-30 см, так чтобы можно было заменить муфту (подобраться рукой).

Обзор цен производителей

Производитель артикул Цена (Руб.) Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001 От 3100 85 — 105
—/— 2190-31601000 —/— —/—
—/— 302050901 —/— —/—
—/— 302052223 —/— —/—
—/— 302052307 —/— —/—
LADA 21810160118001 муфта От 650 80
LADA 21090160119000 направляющая первичного вала От 750 75 — 80
LADA 21010160121500 опора вилки От 150 75 – 95
LADA 21810160120001 вилка От 800 85 – 95
Соединительная пружина вилки и муфты 21010160118800 От 350 85 — 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

Название Адрес
1. «Вин — код» вин-код.рф/
2. «Автопитер» https://www.autopiter.ru/
3. «ДвижКом» https://dvizhcom.ru/
4. «БалтКам» https://www.baltkam.ru/
5. «Элит» https://eshop.elit.ua/
6. «Клан» https://klan.com.ua/

Выжимной подшипник Лада Гранта

Выжимной подшипник КПП 2181, Муфта выключения сцепления КПП 2181 — замена в Ладе Гранта

Ну вот и меня постигла учесть смерти выжимного подшипника при пробеге 23тыс км, она же Муфта выключения сцепления КПП 2181. Суда по отзывам людей, этот подшипник не живет больше 30тыс км. Вечером было все нормально

На следующий день утром, выжимая сцепление, обратил внимание, что выжимается как-то не так, подумал, может показалось, и через 20 — 30 км сцепление пропало вообще

На заведенной машине я не мог включить первую, и заднюю, 3,4,5 с трудом включались, а через раз и не включались. Но на заглушенной машине передачи включались все. Открыв капот подергал за вилку сцепления, она болталась как хотела в разные стороны, т.е. не была фиксирована. Добравшись своим ходом до гаража (25км) принялся выяснять причину. Разобрал и снял все лишнее, что мешает снятию коробки. Открутили и отделили коробку от двигателя и опор, вывесили ее за ШРУСы (в таком положении проблемно ее потом ставить, лучше читать книгу по ремонту). Проблема стала сразу ясна — помер выжимной подшипник. Я выбрал среди других выжимных подшипников примерно похожий — приоровский, но его нужно было еще как-то поставить, и чтобы он еще работал. В КПП 2181 стоит вилка выжима похожая как на вилку от нивы, исходя из этого я решил купить еще и пружинку выжимного подшипника от нивы (или от ваз 2101) фиксирующую подшипник к вилке.

слева — грантовский, справа — приоровский подшипник

доработанный приоровский подшипник сидит на валу

Пружинка установлена в паз подшипника и фиксирует вилку с другой стороны, т.е. вилка зажата пружиной, если что-то не понятно, то читаем мануал по замене выжимного подшипника на ниве.

Ну, собственно, и все. Поставил обратно коробку, все собрал, подсоединил. Работает отлично. Не забываем смазать вал, где сидит подшипник, и шлицы смазкой типа литола, но не много т.к. если переборщить, то при вращении вала смазка может набрызгать на диск сцепления, и он будет пробуксовывать. После этих процедур выжим педали сцепления стал чуть мягким, а передачи включаются лучше. Проехал больше 100км, все в норме, время покажет на сколько его хватит. Ну а каждый сам решает менять ему каждые 30ткм или меньше оригинальный 2181 выжимной подшипник, или же ставить другой с доработками. Выжимного подшипника должно хватать на весь срок службы сцепления, т.е. наработка до отказа не менее 800 тысяч циклов «выключений-включений» сцепления, что эквивалентно пробегу автомобиля 100 000 км, а подшипник, который разваливается до 30тыс км пробега.

Замена вилки выключения сцепления Лада Гранта

Замену вилки выключения сцепления на автомобиле Лада Гранта выполняют в случае ее механического повреждения (деформации, трещин на поверхности). Для выполнения ремонтных работ снимите коробку передач с автомобиля, подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

· Снимаем подшипник выключения сцепления.

· Снимаем защитный резиновый кожух вилки сцепления, для этого аккуратно плоской отверткой поддеваем его и выводим из-за буртика. Если кожух поврежден, резина рассохлась или потеряла эластичность, меняем его на новый.

· С внутренней стороны картера сцепления, используя плоскогубцы, сжимаем лепестки фиксатора и с наружной стороны, поддев плоской отверткой, вынимаем пластмассовую втулку оси вилки сцепления.

· Немного приподняв вилку, выводим ее ось из втулки и снимаем вместе с рычагом.

· Снимаем с вилки пружинный фиксатор, сжав его концы.

· При необходимости замените изношенную металлическую втулку оси.

· Выполните необходимый ремонт, после чего установку проводим в обратной последовательности.

Виды неисправностей

Все разновидности неисправностей сцепления, устанавливаемого на Грантах, подразделяются на следующие группы:

  1. Сцепление невозможно полностью выключить. Причины такого рода поломки кроются в неполном ходу педали, в колебаниях и возможных заеданиях в ступице ведомого диска, в наличии короблений и перекосов в нажимном диске, в ослабленных заклепках и неисправностях фрикционных накладок. Кроме того, подобная проблема часто вызывается сбоем функционирования тросика привода, поломкой компенсационного механизма либо нарушениями в механизме, компенсирующем износ накладок ведомого диска.
  2. Невозможно полностью включить сцепление. Эта поломка может возникнуть из-за изношенности фрикционных накладок либо по причине их замасливания. К прочим причинам возникновения данной неисправности относят замасленную поверхность маховика и корзины сцепления и заедание (либо наличие повреждений) на приводе сцепления.
  3. Сцепление работает с рывками. Данное нарушение обусловлено замасленными фрикционными накладками, а также замасленным маховиком и корзиной сцепления, заевшим приводом и поврежденной поверхностью нажимного диска.
  4. Повышение уровня шумности во время включения сцепления вызывается неисправностью демпферных пружин.
  5. Повышение уровня шумности во время выключений сцепления вызывается наличием течи из выжимного подшипника, а также его повреждением либо изношенностью.

Как правило, при провалах педали сцепления и при обнаружении щелкающих и скрипящих звуков во время его работы чаще всего требуется просто заменить тросик привода сцепления. О том, как именно производится такая процедура, будет рассказано чуть ниже.

Последовательность действий при самостоятельной замене сцепления со снятием МКПП Лады Гранты

Демонтаж МКПП (механической коробки переключения передач):

  1. Заезжаем машиной на смотровую яму, устанавливаем противооткатные башмаки, активируем рычаг стояночного тормоза.
  2. Открываем капот, «скидываем» клеммы аккумуляторной батареи АКБ (ключ на «10»).

Снимаем клеммы АКБ

  1. Отверткой послабляем хомуты, снимаем патрубки воздуховода вместе с пластиковым корпусом.

Патрубки воздуховода

  1. В правой части мотора (ключ на «17») выкручиваем два болта, фиксирующих стартер, извлекаем его.

Фиксирующих стартер

  1. Отверткой выкручиваем саморезы, снимаем грязезащитные щитки с левой стороны.

Грязезащитные щитки

  1. Отсоединяем колодку с проводами (задний ход), датчик скорости.
  1. Ключ на «17», скручиваем сливную пробку с МКПП, сливаем отработку в пластиковую ёмкость.

Отработка с коробки передач

  1. Ключ на «10», скручиваем трос привода от вилки. Снимаем кронштейн с МКПП.

Трос привода

  1. Отсоединяем тягу управления КПП от хвостовика шарнира.

Тяга управления

  1. Снимаем растяжку рычага с левой стороны передней подвески.

Растяжка рычага

  1. Головка на «10», выкручиваем болты крышки картера, снимаем крышку.
  2. Ключ на «19», отворачиваем болты, крепления картера и трансмиссии.

Болты крепления

  1. Отводим реактивную тягу от коробки передач.
  2. Выкручиваем и снимаем левый, правый приводы колес.

Привод колес

  1. Головка на «19», послабляем крепления КПП к блоку цилиндров (два болта).
  2. Выкручиваем болты нижнего крепления КПП к блоку цилиндров.
  1. Устанавливаем деревянные (гидравлические) опоры под поддон картера двигателя.

Деревянная опора

  1. Насадкой (Е-14) выкручиваем крепление болтов силового агрегата к кронштейну КПП.

Болты силового агрегата

  1. Вставляем отвертку в проем между картером и блоком цилиндров.

Отвертка между картером и блоком цилиндров

  1. Придерживаем, снимаем тросиковую КПП, извлекаем из-под автомобиля.

Тросиковая КПП

Водителю на заметку. В процессе демонтажа МКПП категорически запрещено опирать валы КПП на лепестки пружины. Последние могут деформироваться под воздействием силы тяжести.

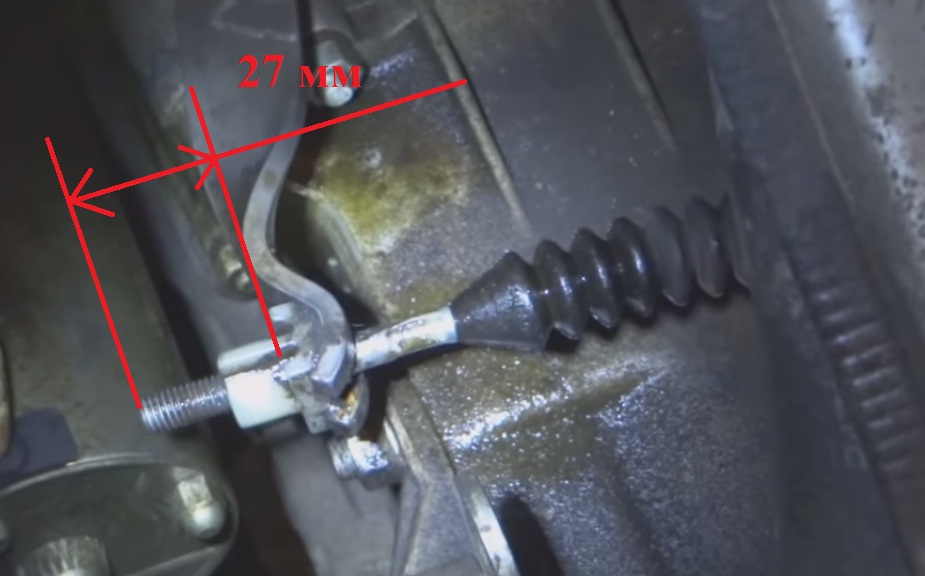

Регулировка тросика сцепления

Регулировка сцепления Лады Гранты начинается  нужно с вытягивания наконечника троса по направлению его движения, учитывая тот факт, что пружина будет создавать усилие. Следует зафиксировать трос в таком положении и начинать измерение от переднего края пластикового поводка до рычага вилки сцепления. Должно получиться не более 2,7 см. Так как под капотом не так много места, следует заранее подготовить кусок проволоки нужной длины (27 мм) и мерить расстояние с ее помощью.

Для настройки натяжения вращается поводок. После того как трос сцепления будет отпущен, нужно устранить зазоры между поводком и рычагом вилки. Далее педаль фрикционной муфты выжимается несколько раз – так механизм авторегулировки занимает рабочее положение – педаль не должна быть тугой или проваливаться.

Судя по отзывам владельцев Лады Гранты, данный механизм далек от идеала и издает различные посторонние звуки при нажатии на педаль – начинает хрустеть или щелкать. Можно попробовать избавиться от них путем увеличения или уменьшения расстояния в 27 мм. Подбирать размер нужно в каждом конкретном случае индивидуально.

Замена троса сцепления

Для замены тросика сцепления вам необходимо будет последовательно провести следующие манипуляции:

  • открутить гайку, которой тросик крепится к педальному узлу (она находится под панелью);
  • снять стопор со шпильки оплетки;
  • затем плоскогубцами снимите стопорную скобу;
  • после этого извлеките ось педали;
  • демонтируйте пружину педального кронштейна;
  • плоскогубцами демонтируйте упор наконечника;
  • освободите педаль от наконечника троса;
  • далее необходимо извлечь из моторного отсека уплотнитель оплетки тросика;
  • натяните соединенный с вилкой наконечник троса к себе, после чего достаньте его;
  • произведите демонтаж поводка наконечника;
  • произведите демонтаж направляющей втулки;
  • в завершении работы необходимо будет протянуть трос через отверстие, расположенное между
  • моторным отсеком и автосалоном.

Перед установкой тросика его смазывают, а между его оболочкой и им самим заливают небольшое количество машинного масла. Устанавливают трос, проводя аналогичные его снятию действия в последовательности, прямо противоположной демонтажу.

Услуги по диагностике и ремонту МКПП

Коробка автомобиля нуждается в профессиональной диагностике: наш автоцентр оснащен самым современным оборудованием для обнаружения и устранения любых неполадок. Компьютерная проверка дает возможность точно локализовать неисправности и определить пути ее устранения. Сотрудник определит причину поломки и перечислит список запчастей, необходимых для восстановления работоспособности КПП.

Ремонт коробки передач проводится в несколько этапов:

  1. Диагностика и демонтаж с автомобиля. После этого проводится полная разборка и дефектовка: специалист определяет степень поврежденности деталей и составляется список комплектующих, которые придется заменить. Владелец моет присутствовать при разборке и дефектовке: мастер подробно расскажет про выявленные повреждения и стоимость их устранения.
  2. Установка новых комплектующих взамен изношенных. Сотрудник перечислит детали, которые срочно нуждаются в замене, и которые желательно заменить в ближайшее время.
  3. Сборка МКПП после ремонта и установка на автомобиль. После этого проводится тестирование и обкатка: специалист убедится, что с переключением передач больше нет проблем.
  4. Ремонт МКПП завершается выдачей гарантийного талона со сроком действия до 2 лет. Сервисный центр несет полную ответственность за результаты работы сотрудников, гарантия дает право на бесплатное устранение повторных неполадок.

Замена механической коробки передач

Полная замена КПП – один из самых сложных видов ремонта автомобиля: эта операция требует специального оборудования и инструментов, а также опыта специалистов. Менять коробку передач приходится при серьезных повреждениях, когда невозможно ограничиться переустановкой только одной детали. Чтобы решить проблему с минимальными затратами, воспользуйтесь услугами специалистов нашего сервисного центра: на вашем счету не один десяток выполненных заказов.

Замена коробки передач проводится с тщательным подбором подходящих запчастей: наши мастера установят качественные детали и проведут все необходимые настройки. Во многих ситуациях полна замена обходится дешевле капитального ремонта, специалист подскажет наиболее экономичное решение.

Чтобы коробка переключения передач прослужила дольше, необходимо проводить своевременное обслуживание: оно включает профессиональный осмотр, замену трансмиссионной жидкости, устранение мелких неполадок. Замена МКПП чаще всего становится результатом несвоевременного и непрофессионального обслуживания: если водитель не соблюдает рекомендации производителя, детали изнашиваются значительно быстрее. наши сотрудники решат проблему в минимальный срок. и устранение неполадок потребует очень небольших затрат.

Почему стоит обратиться к нам?

Мастерская «Premium Color» специализируется именно на ремонте трансмиссий: наш автоцентр оснащен всем необходимым оборудованием для выявления и устранения неполадок механических и автоматических коробок передач. Воспользоваться нашими услугами выгодно по нескольким причинам:

  • Выгодные цены на установку комплектующих, а также на полную замену коробки передач. Устраните любые неполадки без лишних затрат, мастер выберет наиболее экономичный вариант ремонта.
  • Высокая квалификация персонала. В нашем сервисном центре работают только опытные специалисты, отлично разбирающиеся в типичных неисправностях продукции отечественного автопрома.
  • Минимальные сроки выполнения заказов. Чтобы не тратить время на ожидание, вы можете предварительно позвонить и согласовать с мастером время ремонта. Мы всегда готовы вам помочь: позвоните уже сегодня и выберете удобный день.

Не откладывайте на потом обращение в сервисный центр и устранение неполадок трансмиссии. Проблемы с переключением передач ухудшают управляемость автомобиля и могут привести к возникновению аварийных ситуаций на дороге. Чтобы избежать аварий и поломок с дорогостоящим ремонтом, позвоните нам и договоритесь о времени устранения неполадок. Ознакомьтесь с прайс-листом автомастерской и убедитесь, что мы предлагаем доступные условия ремонта.

Источники

  • http://www.autosecret.net/lada-granta-vaz2190/transmissija-lada-granta/1356-snjatie-korobki-perekljuchenija-peredach
  • http://avtozam.com/vaz/lada-granta/zamena-masla-v-korobke/
  • http://remont-korobok-peredah.ru/uslugi/remont-korobki-peredach-lada-kalina-lada-granta/

Замена сцепления лада гранта

  • Главная
  • Блог
  • Ремонт и обслуживание
  • Трансмиссия
  • Как поменять сцепление: периодичность и порядок замены
  • Новинки мира авто
  • Новости автомобильного рынка
  • Популярное
  • Двигатель
  • Кузов
  • Салон
  • Система охлаждения
  • Трансмиссия
  • Фильтры
  • Шины и диски
  • Электрооборудование

Как поменять сцепление: периодичность и порядок замены

При бережной эксплуатации и аккуратном вождении менять сцепление приходится не часто. Что может стать тревожным звоночком и сигналом к диагностике — об этом в нашей статье. Здесь же вы узнаете, как проводится замена сцепления, и сможете контролировать мастеров сервисного центра.

При езде с изношенным сцеплением увеличивается расход топлива и значительно «теряется» мощность ДВС.

Сколько служит сцепление?

Назвать конкретный пробег, после которого пора менять сцепление, нельзя. Слишком много факторов влияют на его срок службы:

  • манера езды — резкий старт и частые пробуксовки, а тем более, участие в гонках в разы сокращают период эксплуатации;
  • качество агрегата — оригинальные детали всегда долговечнее недорогих аналогов;
  • посторонние жидкости или мелкие твердые предметы могут вывести из строя даже новый узел;
  • ошибки при установке и регулировке неизбежно ведут к снижению эксплуатационных характеристик.

Износ накладок из-за неверной настройки сцепления

Как узнать, что сцепление пора менять?

Причины и последствия, которых вы избежите, если вовремя заедете на СТО:

  • при выжимании педали сцепления слышен сильный шум? есть вероятность, что износился выжимной подшипник;
  • запах гари в салоне говорит о том, что диски сцепления проскальзывают относительно друг друга, так что фрикционные накладки на них обгорают;

Повреждение фрикционных накладок

сильные рывки при переключении передач часто указывают на то, что демпферные пружины, установленные на ведомом диске, вышли из строя.

Мастера и автопроизводители рекомендуют проводить диагностику сцепления каждые 80 — 100 тыс. км.

Признаки неисправности

Если рекомендуемый пробег еще не пройден, но вы уже заметили следующие «симптомы», возможно, с заменой пора торопиться:

  • изменения привычной динамики езды, особенно при подъеме;
  • увеличение свободного хода педали сцепления;
  • рывки при переключении передач и трогании с места;
  • тяжелый разгон авто и плохая тяга при повышении нагрузки;
  • переключение передач с большим усилием;
  • запах гари при увеличении оборотов двигателя;
  • повышенные вибрации и посторонние звуки (типа хруста и скрежета).

Как определить неполадки уже на первом этапе?

Первое, что заметит любой водитель (даже с небольшим стажем),— пробуксовка дисков на высоких передачах, то есть, при увеличении оборотов, скорость не меняется.

И тут у вас есть выбор: скорее менять сцепление, или в один “прекрасный” день вы просто не тронетесь с места.

Какие инструменты нужны для замены сцепления

Решили выполнить ремонт самостоятельно? Вам понадобится лебедка или домкрат, чтобы поднять переднюю часть авто, а чтобы провести под ним работу — смотровая яма, эстакада, гидравлическая стойка или двухстоечный подъемник.

Для защиты важных узлов системы нужны:

  • втулки — они не дадут повредить уплотнения полуосей;
  • чехлы защитят пыльники шаровой опоры;
  • траверса обеспечат поддержку двигателя.

Из инструментов вам понадобятся:

  • набор рожковых и торцевых ключей;
  • оправка для центровки диска сцепления.

Порядок замены

  1. Демонтаж КПП.

На передне- и заднеприводных авто эта процедура несколько отличается. В первом случае нужно снять приводные валы и поставить вместо них заглушки, открутить болты, отсоединить троса и кулиски, извлечь первичный вал КПП из подшипника в ДВС. Во втором — демонтируется муфта, которая соединяет коробку передач с карданным валом.

Замена элементов сцепления.

После того, как откручены болты корзины, с маховика снимаются все элементы сцепления

Важно, чтобы на его поверхности не было масла. В противном случае придется менять сальник, а если на старых дисках есть царапины или трещины — еще и корзину

Новый диск вставляется в корзину, а она надевается на маховик. Болты крепления закручиваются крест накрест.

Замена сцепления на ВАЗ-2110 без снятия КПП

Полный демонтаж КПП необходим в тех случаях, когда мы имеем проблемы с включением передач или с редуктором. Демонтируя коробку полностью, работы прибавляется чуть ли не вдвое, приходится сливать масло, снимать полуоси и проводить массу других работ. Поэтому если нас не тревожит КПП, снимать её не станем.

Условия

Для работы нам будет необходим стандартный набор инструментов, домкрат, несколько деревянных проставок и оправка, без которой не удастся установить ведомый диск. Эта оправка повторяет по форме первичный вал КПП и центрирует диск по отношению к маховику.

Точный алгоритм замены

Работу проводим в такой последовательности:

  1. Отключаем минусовую клемму АКБ, снимаем колодку проводов с датчика массового расхода воздуха.

Снимаем «минус» аккумулятора и разъём с ДМРВ.

Выкручиваем верхний болт стартера.

Откручиваем болт 1 крепления стартера.

Растяжку снимаем вместе с рычагом.

Выворачиваем болты реактивной тяги.

Снимаем тягу привода управления.

Подставляем чурку, чтобы двигатель не оторвал шланги отопителя салона.

Отводим коробку и кладем её на пол.

Подшипник (1) меняем однозначно, пружины (2) и накладки (3) изношены – диск под замену, поверхность корзины (4) переживёт ещё один диск.

Особенности

Заодно проверяем состояние маховика.

Далее действуем по обстановке. Если необходима замена всего сцепления в сборе, откручиваем корзину от маховика и устанавливаем новый комплект . Для правильной установки ведомого диска нам понадобится оправка, о которой мы уже говорили. При установке необходимо наживить болты крепления новой корзины, затем вставить оправку в ведомый диск и попасть в маховик. Таким образом мы соблюдаем соосность первичного вала КПП и маховика.

Выжимной подшипник ВАЗ 2114 — элемент сцепления, который расположен в муфте. В сборе механизм муфты сцепления предназначен для передачи осевого усилия на нажимной диск, который отводит ведомый фланец из зацепления, в результате чего крутящий момент двигателя не передаётся к трансмиссии.

Замена выжимного подшипника ВАЗ 2114 – ремонт который отличается своей сложностью процесса демонтажа узла, так как, чтобы поменять детальvсначала снимается КПП. Отметим, что без снятия коробки передач (КП) так же возможно поменять подшипник, но при этом сложность ремонта и риск не корректной замены увеличиваются.

Муфта с выжимным подшипником (ВП) – это механизм непосредственно участвующий в работе сцепления, поэтому неисправность этого узла недопустима. Если вы слышите гул или шум при работе сцепления, то потребуется заменить подшипник, а иногда сцепление в сборе.

Подробная инструкция сопровождается 50 фото с несколькими видео. В первую очередь статья ориентирована, чтобы помочь вам правильно и корректно снять блок скоростей, проверить состояние ВП с сцеплением, заменить детали при необходимости.

Снятие подшипника

Чтобы снять данное устройство, придется выполнить ряд последовательных действий.

  • Поднимите машину или загоните ее на яму, чтобы иметь доступ к днищу автомобиля.
  • Соответствующими инструментами выполните демонтаж коробки переключения передач.
  • С выжимного подшипника отожмите специальные фиксаторы.
  • Снимите элемент с вала коробки передач.
  • Отожмите лапки фиксации, чтобы снять пружинный держатель.
  • После этого вам не составит труда снять с муфты поврежденный выжимной подшипник.

Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:

  • Аккумуляторная батарея;
  • Трос системы сцепления;
  • Короб воздушного фильтра вместе с датчиком расхода воздуха;
  • Верхние болты фиксации коробки переключения передач;
  • Гайку, отвечающую за фиксацию стартера.

Шум — признак потребности замены?

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Выбираем выжимной подшипник сцепления на ВАЗ 2114: цена, размеры, характеристики, перечень производителей

Конструкция выжимника представляет собой шариковый или роликовый радиальный подшипник с широким внутренним кольцом, закрытого типа, который запрессован на обгонную муфту. Различают два вида таких изделий: гидравлического действия и механического, разница между ними заключается только в способе перемещения ВП (гидравлический или механический (тросик с тягой)). На ВАЗ 2114 без модификаций установлен механический вариант. Далее представлена информация и размеры ширикового подшипника 6-520806, который является основной составляющей выжимного элемента сцепления.

Заводские номера (артикулы):— Муфта выключения сцепления в сборе — 2110-1601180;- Нажимной подшипник — 2109-1601182.Маркировка:— по ГОСТ — 6-520806ЕС23;- по ISO – 520806K1Y.P6R21.31Q6/L20.

Сколько стоит выжимной подшипник на ВАЗ 2114 и какой лучше купить

Главный совет при выборе запчастей ответственного назначения — не спрашивайте у менеджеров в торговых точках «Какой лучше купить?» , потому что в итоге продавцы вам навяжут те детали, которые есть в продаже, несмотря на качество и цены. Рекомендуем воспользоваться специальной таблицей с перечнем производителей, каталожными номерами и ценами на 2017 год. Это упростит замену и сократит время покупки и выбора ВП.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
