Замена катализатора на паук на Калине начинается с выбора подстановочного элемента.

Существует несколько вариантов пауков для автомобилей Лада Калина:

• конструкции 4-1;
• конструкции 4-2-1;
• конструкции 4-2-1 с модифицированным звуком.

Самый распространенный – это 4-1. Он представляет собой четыре трубы, приваренные к пластине крепления к ГБЦ, которые сходятся в одну. В зависимости от экологического класса, имеют одно (для ЕВРО-2) или два (для ЕВРО-3) резьбовых отверстия для установки лямбда-зондов.

Более эффективным в плане отвода отработанных газов является паук 4-2-1. Он представляет собой так же четыре трубы, приваренные к толстостенной металлической пластине, являющейся приемной частью выпускного коллектора. Трубы первого и четвертого цилиндров соединяются в одну, так же как и трубы второго и третьего. Через, приблизительно, полметра, эти две трубы так же соединяются между собой в одну и передают выхлопные газы дальше в систему выпуска. Такая конструкция технологически более совершенна, так как в ней резонансные колебания значительно меньше. Она сложнее в исполнении и дороже обходится. Но в некоторых случаях дает прирост к мощности двигателя до 5%. При установке требует укорачивания следующего за пауком сегмента выхлопной трубы, так как сам паук длиннее, чем стандартный коллектор с катализатором.

Паук в исполнении 4-2-1 со звуковым модификатором структурно устроен так же, как и обычный 4-2-1. Но один из патрубков удлинен путем создания дополнительного витка. Это придает звуку выхлопа необычный тембр.

Замена катализатора Лада Калина: типы пауков

Замена катализатора Лада Калина проводится на один из двух вариантов пауков: 4/1 и 4/2/1. Основное отличие между указанными вариантами в том, что первый вариант предусматривает крепление четырёх патрубков к одной основной, которая подводится к катализатору. Второй вариант несколько модернизированный и предусматривает возможность соединения четырёх труб в две, после в одну. Оба варианта паука не имеют внутри начинки, только сплошная полость. В штатном катализаторе указанная начинка даёт возможным мотору соответствовать стандартам Евро – 3 и выше, но в тоже время, начинка удушает мотор, отбирая мощность.

Замена катализатора на Калине 16 клапанов на паук системы 4-1 самый идеальный вариант. Мощностные характеристики позволяют это сделать.

В зависимости от типа паука, необходимо подбирать технические характеристики мотора. Он должен быть высокооборотистым и форсированным. Для обеспечения нормальной продувки цилиндров нужно более 6500 об./мин.

Замена катализатора на паук на Калине с 8-ми клапанной системой осуществляется при условии монтажа изделия типа 4-2-1. Такая конструкция позволяет достичь максимального эффекта даже при средних оборотах. Для этого никаких переделок силового агрегата Калины не нужно, как в версии с 16-ти клапанным механизмом.

Замена катализатора Лада Калина: причины замены

Самой распространенной причиной, влекущей за собой установку паука вместо катализатора, является закупоривание сот основания каталитического элемента, как продуктами сгорания топлива, так и отслаивающимися частицами самого основания.

Естественная деградация – явление нормальное. Катализатор, при благоприятных условиях эксплуатации, рассчитан на срок службы порядка 100 тысяч километров.

Разберём подробнее моменты, когда на автомобиле Лада Калина замена катализатора становится необходима.

Существует ряд факторов, которые могут значительно ускорить разрушение устройства:

1. Проблемы с образованием правильной топливно-воздушной смеси. Здесь отрицательно сказывается как богатая, так и бедная смесь. Богатая смесь ведет к неполному сгоранию углеводородов и отложению их на стенках ячеек основания. Бедная смесь вызывает обилие кислорода в выхлопных газах, который оказывает окисляющее воздействие на корпус при высоких температурах. Также, из-за недостаточного количества топлива в цилиндре, случаются пропуски в воспламенении и выброс в катализатор несгоревшего топлива. Оно может воспламениться, уже находясь в коллекторе следующей порцией горячих выхлопных газов.
2. Некорректные углы опережения зажигания. Топливно-воздушная смесь поджигается не в свое время. Это ведет к неправильному ее сгоранию и образованию дополнительных тепловых нагрузок на катализатор.
3. Бензин плохого качества. Насыщенный примесями бензин, после своего сгорания, оставляет сажевые отложения на стенках ячеек. При этом происходит быстрое засорение каталитического элемента.
4. Попадание в цилиндры охлаждающей жидкости или масла. Нарушение герметичности в системах смазки и охлаждения ведет к несанкционированному проникновению рабочих жидкостей в камеру сгорания. При их сжигании образовываются соединения, ведущие к засорению или разрушению катализатора.

Помимо поломки самого каталитического элемента, из-за конструктивных недоработок часто выходит из строя сам корпус. Сварной шов на месте соединения труб первого и четвертого цилиндров с корпусом катализатора часто разрушается. Прорывающиеся выхлопные газы создают повышенный шум. Также выхлопы проникают с салон, вызывая дискомфорт.

Вышедший из строя катализатор увеличивает нагрузку на двигатель, так как создает сопротивление прохождению выхлопных газов. Это может проявляться в следующих симптомах:

• увеличение расхода топлива;
• снижение мощности двигателя;
• провалы при попытке резкого ускорения;
• снижение максимальной скорости;
• проблемы с запуском.

Лада 2111 «1.6 атмосферный» › Бортжурнал › Ремонт катализаторов или как из катализатора сделать пламягаситель!

Сегодня расскажу я вам, как вам же сэкономить деньги на ремонте катализатора! Статья подойдёт прежде всего для иномарочников, но и для владельцев Ваз также пригодится, так как покупка новых катализаторы всегда были и остаются многим не по карману, да и с Российским бензином они всё равно долго не ходят …Не каждый сварщик — специалист поделится опытом в этом направлении, особенно про «электронные» обманки, есть также так называемые «механические», так как это всё-таки наш хлеб)))

Первые признаки выхода из строя катализатора — это большой расход топлива, машина не едет, горит «Check-Engine». Электронный блок управления не обманешь, он заставит автомобиль работать в аварийном режиме, из-за чего и выше перечисленные симптомы неисправностей!

Некоторые хозяева автомобилей с такими неисправностями просто выбивают катализатор, но это не решает проблему вообще, и даже становится хуже, так как катализатор брал на себя самый жар и пламя выхлопа, а теперь его ничего не удерживает, и он летит дальше в выхлопной тракт, при этом прогорает все его части очень быстро, и ремонт вытекает в большую сумму, потому что приходится менять весь выхлопной тракт, а на иномарках это ОЧЕНЬ не дёшево … Да и с пробитым катализатором появляется неприятный бурлящий или рычащий звук выхлопа похожий на трактор.

Как это всё исправить своими силами …

Если у вас есть навыки сварки и сварочный аппарат, то это решит проблему не потратив и 500 рублей, если же нет, то наверняка есть такой друг типа меня, который за вас её решит))))Ничего сложного нет, было бы желание!

Снимаем катализатор, у всех автомобилей он может стоять в разных местах, под машиной, либо непосредственно вместе с пауком. Теперь как хирург вскрываем его, нам нужно из него сделать пламягаситель, для этого покупаем рулон сетки для штукатурки с мелкозернистой ячейкой в строительном магазине! Понадобится ещё кусок трубы, можно от старого глушителя, можно водопроводную.

Полный размерВот такая сетка, с такой ячейкой нам понадобится, стоит не больше 200 руб.

Полный размерВскрытие пациента. Как видно на фото, в нём находились два каталитических элемента.

Полный размерТруху из асбеста и каталитические элементы удаляем из ёмкости паука.

Берём наш кусок трубы и подгоняем его по месту в емкость паука:

Полный размерКроме трубки изготавливаем перегородку, и сразу привариваем, но только так, чтобы трубку потом можно было вытащить, чтобы намотать сетку и обратно её установить с нею, лично здесь пришлось изготовить перегородку, чтобы газы задерживались, и сетка была на месте. Всё остальное на фото разъяснено.

Ну а дальше наматываем очень плотно сетку насколько это возможно:

Накладываем нашу крышку ампутированную ранее и в тисках сжимая прихватываем. Если нет тисков, то можно прихватывать и подбивать молотком, потом обвариваем, главное чтобы сетка там была туго набита!

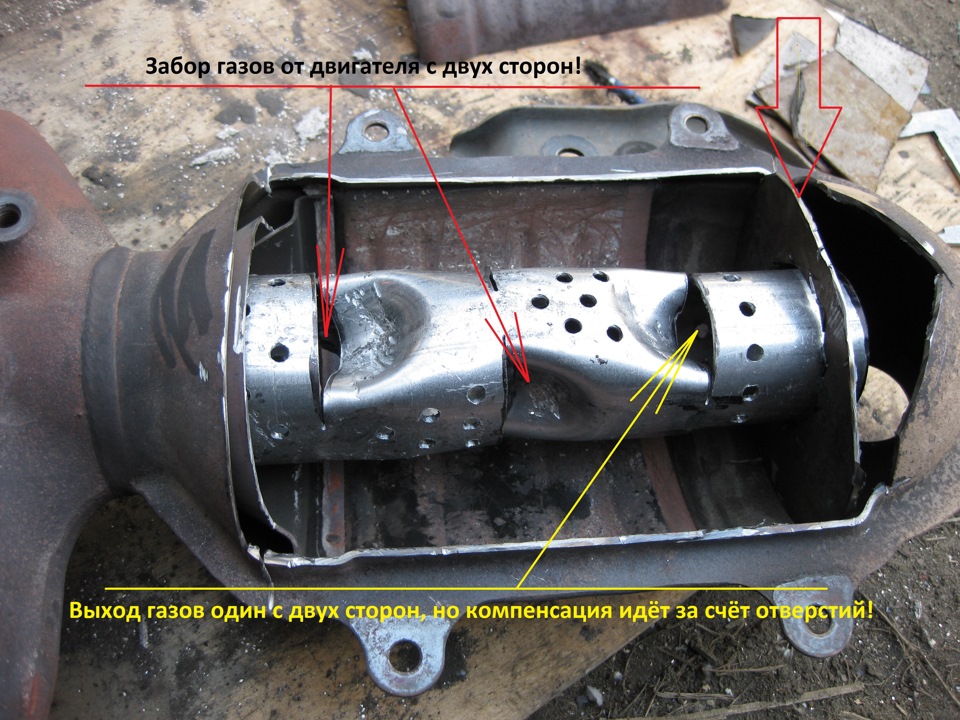

Полный размерПламягаситель из катализатора готов=)

А вот фото других катализаторов, которые были переделаны на пламягаситель:

Теперь нам нужно избавится от «Check-Engine», для этого нужно снять клемму с АКБ на 5 — 10 минут или обратиться к диагностикам для этого, но чтобы он больше не появлялся, нужно установить обманку, чтобы лямбда зонд давал сигнал ЭБУ, что катализатор в рабочем состоянии, но на самом деле у нас теперь его вообще нет)Электронных обманок очень много существует, этот аспект мы с вами пропустим, во-первых это дорого, во-вторых вам в любом сервисе по ремонту выхлопных систем всё по этому поводу смогут и без меня объяснить.Есть простой способ и не дорогой, можно сказать бесплатный купить или самому изготовить механическую обманку, который работает в 99.9%, и «Check-Engine» у вас больше не появится никогда по этому поводу, с этим злосчастным катализатором)

Что меняется после такой процедуры переделки катализатора в первую очередь на автомобиле …Это то, что машина становится «бешеной», появляется много лошадей, о которых вы или забыли, или вообще не наблюдали с катализатором)))) Те кому я проделывал данную процедуру, звонили с дёргающимся голосом и дрожащими руками, что они машину не узнают, машина просто летит из под вас+)Расход топлива возвращается к стандарту от производителя и машина начинает действительно ехать)))))

Про механическую обманку я напишу в следующей статье, не переключаемся, у меня ещё много интересного для Вас …=)

Замена катализатора

Замена катализатора ваз 2110, видео процесса которого можно посмотреть на нашем сайте. Для работ нам понадобятся следующие инструменты:

• гаечные ключи – набор;
• головки – набор;
• отвертки – набор.

Снятие

Замена катализатора ваз 21101 проводится так же, как и на других моделях этой серии. Стоит отметить, что работы выполняем после того, как система выпуска отработанных газов полностью остынет. Итак, начали:

• поднимаем автомобиль на смотровую яму или эстакаду;
• основную и дополнительную системы выпуска газов отсоединяем;
• для этого нужно разъединить приемную трубу, а затем дополнительный глушитель системы выпуска газов;
• крепежную гайку стяжного хомута откручиваем, при этом удерживая болт от проворачивания отверткой;
• смещаем хомут в сторону;
• берем отвертку с плоским лезвием и отгибаем крючки подвесочных ремней, которыми фиксируется основной глушитель к низу автомобиля;
• отсоединяем его от кронштейнов;

Кронштейн глушителя

• откручиваем болт, фиксирующий катализатор к подушке, используя гаечный ключ;
• его извлекаем из монтажного отверстия (в некоторых случаях гайка может быть настолько тугой, что вызовет затруднения при снятии и нужно обработать в данном случае соединение специальной смазкой);
• снимаем основной глушитель;
• прежде, чем заменить подушку подвески основного глушителя, нужно очистить предварительно соединение от загрязнений и смазав легкопроникающим составом;
• берем ключ на 7;
• находим гайку, фиксирующую подушку к кронштейну и откручиваем ее;
• снимаем подушку с автомобиля;
• места стыков катализатора обрабатываем графитосодержащим составом (не забываем и про резьбовую часть болтов).

Тюнинг выхлопной системы

На данном этапе демонтаж катализатора можно назвать законченным. Остается заменить его на новый заводской или самодельный. Как правило, нет надобности покупать новый катализатор, так как сделанный своими руками пламегаситель, по сути, является лучшим глушителем вырабатываемых газов.Большой популярностью сегодня пользуется у россиян и тюнинговая выхлопная система для автомобилей Ваз. Состоит она из выпускного коллектора или паука, имеющего две схемы: 4/1 и 4/2/1. Кроме этого, самодельная система состоит еще из резонатора прямоточного с проходным сечением 51, реже 60 мм и основным глушителем, с сечением 51/60 мм и имеющим прямоточную конструкцию. Замена катализатора на ваз 21101 проводится именно по данной системе.

Глушитель-паук

Что касается системы паук, фото которой виден вверху, то эта конструкция сегодня получила наибольшее распространение. Особенно широко популярна схема 4/2/1, которая дает прирост мощности, расширяющей намного диапазон рабочих оборотов. Ну и остальные детали системы тюнинга. К ним можно отнести тюнингованный резонатор прямоточный, который мощности, по сути, двигателю никакой не дает. Но все же, его часто ставят в процессе замены стандартного катализатора.И, наконец основной глушитель, сделанный своими руками, который также никакой дополнительной мощности двигателю автомобиля не дает, зато имеет очень привлекательный внешний вид. И многие автовладельцы начинают доработку или замену выхлопной системы именно с него, как того требует инструкция.

Тюнинг основного глушителя

Прошивка под ЕВРО2 и обманка – что это значит?

Как я написал сверху — второй датчик кислорода (нижняя лямбда) контролирует вредные выбросы. Их количество сейчас жестко регламентируется Европейскими стандартами, которые получили название «ЕВРО», я сейчас не буду рассказывать о ЕВРО «0-1» нас интересует именно второе поколение.

Итак, что такое ЕВРО2. Ввели его давно, а именно в 1996 году. НА тот момент машины получили инновационную систему, а именно катализатор. Как мы все с вами знаем, со временем он может забиваться, да и топливо тогда было не такое как сейчас, в нем было много серы, что способствовало забиванию сот намного быстрее, и как мы с вами знаем, машина начинала душить сама себя. Тогда инженеры установили датчик кислорода, он был всего один, и нужен был для улавливания CO2 в камере перед каталитическим нейтрализатором.

Если уровень CO2 повышался, это косвенно говорило о том — что катализатор забился (то есть проявляется эффект противодавления) датчик посылал эту информацию в ЭБУ и происходила корректировка зажигания, а именно уменьшение подачи топливной смеси. Таким образом, мощность намного падала, машина не ехала и владелец «волей-неволей» должен был ехать на СТО и менять эту запчасть.

НО как мы с вами знаем ценник, мягко говоря — ВЫСОКИЙ, поэтому многие владельцы просто удаляли эти соты и МОЩНОСТЬ ВОССТАНАВЛИВАЛАСЬ!

НО как? ДА все просто, уровень CO2 в камере перед нейтрализатором намного падал, датчик кислорода это фиксировал (что все в порядке) и машина ехала бодро и не принужденно. Устраивало это всех, НО ТОЛЬКО НЕ ЭКОЛОГОВ! Поэтому они ввели стандарт ЕВРО3 (сейчас уже существует стандарт ЕВРО5). Что изменилось, да просто появился второй датчик кислорода (нижняя лямбда) за катализатором. Принцип работы здесь такой — первая лямбда (перед фильтром) фиксирует уровень вредных веществ, вторая (после него) должна зафиксировать уровень намного меньший, потому как вредные вещества разложились.

Если вы удаляете соты катализатора, то оба датчика будут фиксировать одинаковые значения («второй» подает информацию в ЭБУ), таким образом — будет гореть CHECK ENGINE, мощность упадет, машина не едет. Теперь это не решает проблему.

Что делается прошивкой под ЕВРО2? Меняется прошивка в ЭБУ, вместо норм ЕВРО3,4, ставятся нормы ЕВРО2. Суть всех этих действий банальна — просто отключаем вторую нижнюю лямбду (остается только одна верхняя), машина начинает ездить как положено, без занижения мощности.

Но такие вмешательства в прошивку не совсем хорошо. Все дело в том, что выпускают их не сами производители, а «народные умельцы», ладно что просто отключается вторая «лямбда», то есть просто корректировка показаний. А может быть этот программист захочет заложить какие-то не понятные алгоритмы в ЭБУ, мотор от этого точно не выиграет. Тут нужно быть очень осторожным.

Поэтому нашли второй выход, и как я считаю, он более правильный – установка обманки. Что такое обманка – по сути это «проставка» перед вторым датчиком кислорода, она как бы отодвигает его на большее расстояние от выхлопных газов, он фиксирует больше кислорода и начинает работать нормально.

Сейчас есть несколько вариантов обманок:

• Пустая. Это просто трубка с очень тоненьким отверстием на конце (та часть, которая вкручивается в глушитель), с другой стороны вкручивается датчик кислорода. Через нее проходит ограниченное количество вредных веществ из выхлопа, нет превышений и поэтому CHECK не горит.
• С мини-катализатором внутри. То есть прямо в «проставке» находятся как бы мини соты, которые также очищают выхлоп именно для фиксирования нормальных значений.
• Угловые. Это оба описанных сверху вида, только они делаются углом под 90 градусов, нужны для сложных мест.

Плюсами обманки, является то — что не нужно лезть в ЭБУ и менять стандартную прошивку, а также цена (выбил соты, накрутил обманку и все, можно уложиться в 3000 – 5000 рублей).

Когда требуется замена катализатора на Калине

При обнаружении неисправностей в работе детали компьютер выдает на информационную панель надпись «Check», которая при расшифровке показывает ошибку «Неэффективная работа катализатора». Это чревато снижением мощности двигателя (машина может не набирать скорость больше 60 км/ч) и повышенным расходом топлива. Если игнорировать проблему, однажды автомобиль может просто не завестись.

Признаки необходимости замены катализатора на Калине:

• выхлоп автомобиля приобрел черный цвет и резкий неприятный запах;
• машина стала хуже разгоняться и терять скорость при езде на подъем;
• при работе двигателя слышен скрежет и звуки ударов со стороны фильтра выхлопных газов;
• машина начала потреблять больше бензина.

Экологические нормы, установленные в Российской Федерации, не регулируют уровень допустимого содержания вредных газов в выхлопе. За счет этого у владельцев Лада Калина с поломанным катализатором есть три выхода:

1. Замена старого катализатора на новый – многие СТО предлагают такую услугу, но она достаточно дорогостоящая.
2. Установка альтернативных вариантов выхлопных фильтров – универсального элемента, который имеет более низкую стоимость, или пламегасителя.
3. Полное удаление катализатора – к этому приравнивается установка так называемого «паука», который не фильтрует выхлоп, а выводит смог из двигателя напрямую. Из-за этого повышается уровень токсических веществ в атмосфере.

Каждая из трех представленных операций – достаточно сложный процесс, поэтому не рекомендуется самостоятельно проводить такие работы людям, не имеющим опыта решения подобных проблем. При вмешательстве без специальных инструментов и навыков можно повредить сенсоры автомобильного компьютера. Он будет постоянно выводить ошибку на панель уведомлений. Непрофессиональный ремонт только усугубит проблему, из-за чего стоимость устранения неполадок на СТО возрастет.

Особенности забития катализатора на разных авто

Пройдемся по разным моделям авто, оснащенных данным устройством, чтобы более явно определить, что забит каталитический нейтрализатор.

Начнем с отечественных моделей – ВАЗ 2110, 2114, «Калина».

Итак, помимо того, что автомобиль на низких оборотах «тупит», разгон происходит медленно, неисправность катализатора на этих моделях может выдать появившийся звук под авто, как будто в корпус катализатора насыпали мелкого щебня.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как ремонтировать карбюратор солекс

Такой звук является четким сигналом того, что произошло механическое разрушение бобины, из-за чего она рассыпалась на мелкие части.

В целом выявить забитие или оплавление катализатора на ВАЗ иногда бывает достаточно сложно, ведь такие признаки могут быть и из-за проблем с другими элементами авто – датчиками, системой питания, системой зажигания.

Здесь следует отметить, что проблемы с системами питания и зажигания могут как раз и стать причиной выхода катализатора из строя.

Некачественное топливо, неправильное смесеобразование, пропуски зажигания приведут к тому, что топливо не полностью будет сгорать, из-за чего в выхлопных газах будет значительное количество сажи.

И как итог – быстрое забивание бобин с возможным последующим оплавлением.

Что касается иномарок, к примеру, форд Фокус, то признаки забитого элемента полностью идентичны автомобилям ВАЗ.

Вся та же потеря мощности, нестабильная работа силовой установки, возможет шум внутри корпуса.

Зачем нужна замена катализатора на автомобиле Калина с двигателем 8 клапанов: причины и последствия

• Использование топливных присадок.
• Неудовлетворительное качество горючего.
• Несбалансированная топливо-воздушная смесь по причине поломки кислородного датчика.
• Механическое повреждение катколлектора.
• Неправильная работа зажигания.

По большей части замена катализатора на Калине 8 клапанов делается в результате использования топлива низкого качества. Его медленное горение частично происходит в выхлопной. Детонация бензина разрушает керамическую структуру сот, которые со временем начинают сыпаться и забивать тонкие проходы. Мотор начинает перегреваться и теряет тягу.

Препятствие для свободного прохождения газов способствует увеличению их давления. Когда ДВС глушат, то в любом случае в одном из цилиндров клапанная система газораспределения остается открытой. Лишнее давление, которое должно было вылететь в выхлопную трубу, бросает частицы керамики обратно в камеру сгорания. При следующем запуске пыль смешается с маслом и превратится в абразивную пасту, что может привести к полному выходу из строя ДВС.

Что нужно знать

Прежде, чем выполнить замену неисправного катализатора авто Калина на 8 клапанов, нужно определиться с нормами токсичности у автомобиля – Euro 2 или выше. На вазовских моделях это выяснить несложно – в системе Евро 2 контроллер кислорода установлен до катколлектора. Начиная с третьего поколения экологических норм, диагностический зонд стоит еще и после нейтрализатора. Он сигнализирует об эффективности работы устройства.

Начиная с 2008 года, все машины от ВАЗ отвечают нормам Евро 3 и имеют два контроллера кислорода. Прежде, чем избавиться от нейтрализатора, нужно учесть некоторые детали:

• Агрегат выполнен с выпускным коллектором как одно целое.
• Всяческие решения, которые сводятся к удалению внутренностей катколлектора, приводят не только к ухудшению акустического комфорта. Мало того, пустой корпус образует участок выхлопа с большим сечением, что приведет к резонансу выхлопной системы. Таким образом, все говорит в пользу использования вставки.
• В случае Евро 2 при установке паука необходим удлинитель провода кислородного датчика, а также следует переделать узел соединения резонатор-коллектор.
• В случае Евро 3 на место второго контроллера устанавливается обманка или меняется программа в ЭБУ.

Технические особенности вставки для Lada Kalina 8V

Промышленность предлагает тюнинговые вставки двух типов, схема каждого из них зависит от расположения труб. Более того, каждая конструкция предназначена для определенного силового агрегата:

1. Вставка 4-1 устанавливается на форсированные моторы с диапазоном оборотов от 5 000 до 10 000 об/мин. конструктивно подходит только для 16-клапанных моторов.
2. Вставка 4-2-1 работает в более широком диапазоне и считается «низовой». Возможно прибавление мощности мотора на величину около 3-5%. Именно эту модель чаще всего ставят на ВАЗ 1118.

Поскольку на этой вазовской машине не получится поставить предварительный пламегаситель , то придется тщательно подойти к вопросу выбора вставки. Процесс установки детали не займет много времени, если выполнить все рекомендации.
