Схема подключения стартера на лада приора ваз-2170, 2171 и 2172

Описание приоровского стартера

Прежде чем мы расскажем о том, как произвести ремонт стартера, давайте ознакомимся с основным описанием механизма. Начнем с предназначения и места расположения.

Предназначение и местонахождение

Электростартер представляет собой узел, использующийся для преобразования электрической энергии в механическую, что необходимо для запуска мотора. Фактически этот механизм представляет собой электрический двигатель постоянного тока, оснащенный механическим приводом. Принцип работы устройства заключается в замыкании втягивающей и удерживающей катушек, а также перемещении сердечника, что способствует выталкиванию бендикса. В результате бендикс входит в зацепление с маховиком силового агрегата, а под воздействием якоря этот маховик начинает раскручиваться. Соответственно, это приводит к запуску мотора. В автомобилях Лада Приора стартерный узел расположен на коробке передач, под корпусом воздушного фильтрующего элемента мотора.

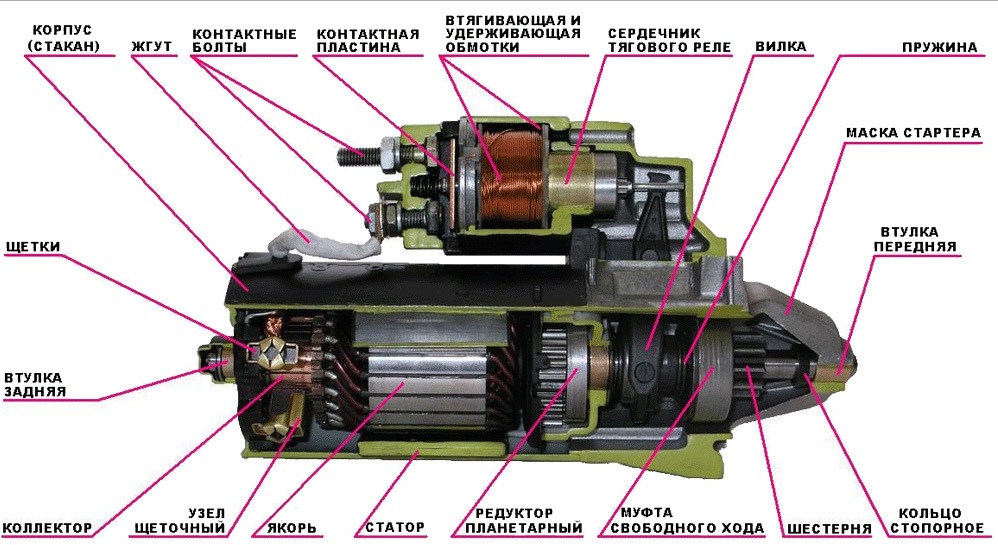

Обозначение конструктивных элементов стартерного узла

Какой стартер лучше поставить на Приору?

На сегодняшний день в продаже можно найти множество моделей стартеров от различных производителей, но все они делятся между собой на редукторные и безредукторные. И один, и второй вид обладает как своими преимуществами, так и недостатками. Основным достоинством безредукторного варианта считается надежность и возможность ремонта в случае поломки, что обусловлено его достаточно простой конструкцией. Что касается недостатков, то такие механизмы характеризуются большие потребляемым напряжением и большим весом.

Редукторные устройства стали использоваться относительно недавно, добавление редуктора в конструкцию позволило улучшить технические характеристики узла в целом. Основным преимуществом считается более высокая надежность запуска мотора, в частности, при пониженных температурах. Это достоинство достигается в результате увеличения крутящего момента. Сам электромотор имеет меньше габариты, однако частота вращения устройства более высокая, соответственно, для запуска мотора понадобится меньше тока. При производстве редукторных устройств используется меньше дорогостоящих материалов, соответственно, их стоимость на порядок ниже, чем у безредукторных.

Что касается непосредственно выбора стартера, то на практике редукторные устройства более надежны и выходят из строя значительно реже, чем безредукторные. Но в данном случае нужно помнить, что допускать работу стартерного механизма при запущенном силовом агрегате ни в коем случае нельзя. Все потому, что частота вращения якоря будет выше в несколько раз, соответственно, его проводники могут выйти из пазов и задевать неподвижные компоненты устройства, таким образом, разрушая его конструкцию (автор видео — CompsMaster).

Замена втягивающего на стартере ваз 2110, 2112

Эффективно работающие механизмы, втягивающие ВАЗ 2112, — залог быстрого старта в любых погодных условиях. Именно поэтому водителю необходимо регулярно проводить профилактический осмотр агрегата. Исправное втягивающее реле стартера ВАЗ не издает посторонних звуков.

В случае если при попытке повернуть ключ в замке зажигания водитель слышит серию щелчков или скрипов, то это говорит о том, что нужно начать поиск поломки. Чем раньше это происходит, тем больше вероятность не остаться на продолжительный срок без транспортного средства.

Контроль технического состояния механизма

Водитель должен знать, как проверить втягивающее реле стартера самостоятельно

Внимание нужно обратить на появление характерного звука: в момент поворота ключа в замке зажигания появляется щелчок. Дальнейшие попытки завести авто заканчиваются серией щелчков и подергиваний

Подобные признаки говорят о необходимости проведения следующей проверки:

перемкнуть 2 медных контакта, расположенных на задней крышке реле;
о неисправности втягивающего механизма скажет появившееся движение;
в момент проведения проверки необходимо проявить максимальную осторожность, ведь втягивающие реле вращаются с высокой скоростью;
дополнительным способом контроля станет соединение положительного разъема втягивающего механизма с «+» аккумулятора;
второй провод соединяет «массу» стартера и АКБ;
если втягивающие механизмы исправны, то в момент замыкания цепи слышен резкий щелчок.

Дальнейшие действия автовладельца зависят от характера обнаруженной неисправности. Если устройство работает слишком быстро или медленно, речь идет о механическом износе отдельных его элементов. Втягивающие механизмы нередко выходят из строя в силу короткого замыкания. Обуглившиеся контакты выражаются в серии щелчков, дополненных замедленной работой механизма. Плановая или аварийная замена реле стартера связана с контролем технического состояния самого стартера. В профилактических целях снимаются болты крепления его задней стенки. При необходимости устройство освобождается от накопившихся следов загрязнения. На следующем этапе проверяется вилка бендикса и щетки 2112 на предмет физического износа. В случае обнаружения таковых, производится замена.

Откладывать на потом указанную процедуру не стоит. При дальнейшей эксплуатации велик риск вывести из строя тяговое реле. После этого все элементы возвращаются на место. Задняя крышка стартера закрывается, и начинается непосредственный ремонт втягивающего реле стартера.

Восстановление технического состояния

В силу физического износа, внешнего воздействия или заводского брака может потребоваться замена втягивающего реле стартера. Медлить с этим не рекомендуется, иначе список требующих ремонта узлов автомобиля существенно расширится. Для проведения восстановительных работ потребуется эстакада или смотровая яма. Первое расположено в ГСК или на СТО, а второе присутствует во многих гаражах.

Перед началом устранения поломки необходимо снять клемму с «минуса». Если в автомобиле присутствует брызговик или защита картера, то и они подлежат обязательному демонтажу. Дальнейший порядок действий выглядит следующим образом:

выкрутить расположенную под днищем стартера гайку;
снять расположенные на втягивающем реле стартера ВАЗ 2110 клеммы;
открутить гайку крепления стартера;
отключить реле непосредственно от стартера;
при откручивании гаек крепления необходимо с максимальной осторожностью придерживать пружину;
после снятия проверяется сердечник — он в обязательном порядке остается в корпусе стартера 2110.

Как только необходимая деталь оказалась в руках, производится ее осмотр. В этом поможет провод, длина которого от 30 до 40 см. Создается прямое соединение между «минусовой» клеммой аккумулятора и вытяжным реле. Необходимо убедиться, что отрицательная клемма соединена с соответствующей у аккумулятора. Аналогичная проверка производится и с «положительной» клеммой.

В момент подачи питания реакция втягивающего элемента должна быть незамедлительной.

Если питание стартера ВАЗ 2112 привело реле в действие, значит проблему необходимо искать в других узлах и агрегатах.

В противном случае следует незамедлительно заменить втягивающее реле. На данном этапе начинающие автовладельцы допускают распространенные ошибку — забывают о необходимости проверить реле стартера ВАЗ 2112 перед заменой. Процедура аналогична описанной выше.

От эффективности работы незначительной по своим размерам детали зависит скорость включения двигателя. В связи с этим рекомендуется регулярно проводить профилактические осмотры этого элемента автомобиля.

korchim.ru

Катушки зажигания

Индивидуальная катушка зажигания

В Ладе Гранда есть два вида катушек зажигания: индивидуальная и четырёхвыводная, они управляются контроллером двигателя.

Одним из признаков плохой работы катушек служит плохая работа на холостых оборотах, падение мощности и высокое потребление бензина. Машина плохо запускается или глохнет.

Если катушки сломаны частично, то часто происходят парные пропуски и воспламенение в цилиндрах. Чтобы снять катушку, нужно сбросить клеммы с АМБ и снять повода от контроллера. Затем отключите все высоковольтную проводку.

После этого катушку необходимо отсоединить от кронштейна, открутив крепёжные винты. Если вы планируете замену катушки, запишите её маркировку.

Протестировать катушку на наличие неисправностей можно несколькими способами:

Тестирование замыкания на «массу». Для этого с помощью омметра нужно соединить провод с катушки с первым концом омметра, а корпус – со вторым. Он должен показывать бесконечное значение, если вы видите конкретное значение, то происходит утечка.
Проверяем первичную обмотку на разрыв. Для этого необходимо соединить концы прибора с контактами, если на приборе бесконечное значение, то одна из катушек оборвана и её нужно заменить на новую.
Проверяем вторичную обмотку (для 4-х выводной катушки). Для этого сначала протестируйте обмотку на 1-м и 4-м цилиндре с помощью омметра. Если он показал бесконечное значение, то катушка исправна. Повторите эти действия с обмоткой на 2-м и 3-м цилиндре.
Проверка высоковольтной проводки. Провода проверяются по очереди. Для этого омметр подключайте к проводу, меряя сопротивление с предельным значением 20 кОм. Нормальное значение составляет примерно от 3 до 8 кОм. Если он показывает бесконечность, то провод подлежит замене. Желательно проводить такую проверку ежегодно.

После установки катушек на своё место нужно строго соблюдать их маркировку, номер цилиндра должен совпадать с номером на проводе.

Если Лада Гранда завелась и сразу заглохла. Наиболее частые причины:

Повреждения в соединениях катушек зажигания.Нужно починить или заменить на новые.
Слабое топливное давление.
Плохая герметичность в частях каталитического коллектора или ресивера.
Некачественная работа системы управления двигателем.

Лада Гранда имеет много недоработок в конструкции, но если вы знаете все слабые места этой машины, то найти причину поломки не составит большого труда. Внимательно следите за автомобилем, регулярно проходите тех обслуживание, своевременно производите замену деталей, и Лада Гранда прослужит вам долгие годы.

—Лирика

. Делал профилактику врезной антенны CB отвернул плафон, проверил соединение, гайку «массы» подтянул., завернул плафон и закрыв машину побрел домой, довольный что там «все как надо!» С утра, собравшись «по делам» сажусь в машину, поворачиваю ключ в замке зажигания, а в ответ ТИШИНА- ни панель приборов не загорается, ни стартер жизни не показывает.

—Проблема

. Что такое ?! — куда «копать» . первая мысльаккумулятор что-то «высасало» за ночь , и если на ЦЗ его худо-бедно хватает, то провернуть стартер на холодную -нет. Потащил аккумулятор заряжать ( к слову: аккумулятор покупал совсем недавно, поэтому был в диком недоумении — почему внезапно-то так сдох-то). Гонял я его часа 4-5, в надежде, что вот поставлю и все как «пойдет-поедет» но не тут то было. Поставив его на место, машина выдала такую же картину. «Масса»- подумал я, и как давай все трясти да замерять на предмет «хреновой» массы — масса везде оказалась в норме.Реле стартера — мелькнуло в голове — вытащил, понес домой, проверил — ИДЕАЛЬНОЕ, отлично работает! Да что-ж такое-то! Расстроенный сидел я, «ища в тырнетах» хоть какую то зацепку. было уже поздно и валил снег, а я «в потьмах», с фонариком полез на всякий случай посмотреть ВСЕ ОСТАЛЬНЫЕ,не имеющие к данному инциденту предохранители ., и чтоб вы думали?!

—Случайность

. и вот Он! -нашел перегоревшийF25 (на 7,5 А)отвечающий по схеме ТОЛЬКО за плафон освещения и сигналы торможения . (ключевое слово тут «ТОЛЬКО») . Видимо случайно задел пока плафон «приворачивал — отворачивал» значения не придал, а оно вон как В моей комплектации 2014 года, стоит Монтажный блок (блок предохранителей) 1118-3722010-00 (схему расположения и назначения — выложил ниже)

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

«Пекар». Артикул 5702370800010, стоит – 3 700 р.;
«Старвольт». Артикул lst0190, цена – 3 200 р.;
Valeo. Артикул 438285, стоит от 3 700 р.;
Для АКПП артикул 219002370801000, стоит от 3 900 р.;
«БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
Редукторный – 51213708000bate, стоит от 2950 р.;
«Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

бендикс;
вилка;
якорь;
статор;
втягивающее реле;
маска;
редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

реле;
электромотор, в котором находятся сердечники тягового реле и обмотка;
щетки и держатели, «щеточный узел»;
втягивающее реле;
статор;
вилка;
контактные болты;
якорь;
маска стартера;
кольцо стопорное;
муфта свободного хода;
втулка передняя и втулка задняя;
бендикс стартера Приоры;
шестерня.

Работа редуктора проходит по следующему алгоритму:

От аккумулятора по жгуту проводов подается питание.
Втягивается якорь.
Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

«крутит» и при этом запускает двигатель;
не «крутит»;
продолжает «крутить» после того, как ключ отпустили;
скрипит, раздаются щелчки;
«крутит», но слишком долго.

Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

разряженный или сломанный АКБ;
нет замыкания контактов 50 и 30;
клеммы или наконечники окислены;
межвитковое замыкание;
короткое замыкание на массу;
обрыв цепи «стартер — тяговое реле»;
неисправен модуль зажигания;
обрыв обмотки тягового реле;
износ щеток;
якорь заедает;
дополнительное реле или поведенная к нему цепь управления повреждены.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

Исправный и заряженный аккумулятор;
Силовые провода с наконечниками типа «крокодил»;
Плоская отвертка;
Набор ключей;
Металлическая щетка.

Последовательность проверки:
-Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
-Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
-Устанавливаем рычаг КПП на нейтральную передачу;
-Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

-Продолжаем проверку для чего крокодил «-» вновь бросаем на корпус, а крокодил с «плюсом» подносим к нижнему болту втягивающего реле. При такой комбинации стартер должен начать вращаться, издавая характерный гул. Если стартер крутит слишком медленно – возможно неисправен щеточный узел или подклинивает якорь. Если же стартер не крутит вообще – причина в обмотке;

-В заключение выполняем общую проверку для чего клемму «+» кидаем на верхнюю шпильку втягивающего реле, после чего отверткой или гаечным ключом перемыкаем «папу» и крокодил «+».

При такой схеме соединения стартер должен заработать, при этом недопустимы посторонние шумы в виде хруста и пощелкивания, которые могут свидетельствовать о механических повреждениях бендикса или редуктора (например, разбалтывании втулок или разрушении подшипников).

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

Плоскую и крестовую отвертки;
Гаечные ключи на 8,10,13, 15 и 17;
Смазку (литол, солидол, шрус либо аналоги);
Жидкость для чистки карбюратора, ветошь и металлическую щетку.

После снятия стартера с автомобиля, прежде всего, следует произвести его внешний осмотр. На зубчатой шестерне не должно быть видимых трещин, задиров и следов значительного износа (при наличии перечисленных признаков необходимо поменять бендикс). Также не должно быть повреждений на втулке якоря и на валу.

Для проверки бендикса его следует прокрутить отверткой. Он должен вращаться без заеданий, причем только в одну сторону.

Частичная разборка стартера выполняется следующим образом:

Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;
Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
Со шпилек снимается статор с якорем и щеточным узлом;
С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.

Причины поломки бендикса

Их очень много, но главный – это поворот шестерни сцепления как влево, так и вправо. Это может быть связано с:

Уменьшение размеров роликов в корпусе бендикса за счет длительного срока службы. Вам необходимо покупать новые ролики точно такого же размера. Некоторые автомобилисты пытаются адаптировать сверла – но это не решает проблемы – все же лучше совершить покупку.
Появление плоской поверхности на одном из роликов. Здесь ситуация такая же, как и в предыдущем случае.
Износ поверхностей ведущей и (или) ведомой обоймы в местах контакта с роликами. Здесь выздоровление невозможно: тренировку снять нельзя. Поэтому вам нужно будет приобрести новое одностороннее сцепление.

Порядок определения неисправности при проблемах с запуском

Казалось бы, решение крайне простое — завести машину с буксира или снять аккумуляторную батарею, разыскать где-то зарядное устройство и зарядить ее

Однако не менее важно понимать причины, по которым произошел разряд. В одном случае, речь может идти об отсутствии эксплуатации автомобиля длительное время, в другом — виновником разряда может быть какой-то из приборов

Поэтому нужно проверить и состояние генератора, а также его щеток.

Теперь рассмотрим, как может влиять на проблемы с запуском система коммутаций. АКБ своим плюсом связана с втягивающим реле. Минус брошен на корпус, а в запуске участвует и реле зажигания. Если при повороте ключа оно издает характерные щелчки, однако не работает втягивающее и не слышно никакой работы от самого стартера (он не крутит), значит, проблема может крыться ли в реле, либо в его управляющем кабеле.

Чтобы установить, так ли это — бросьте плюсовую клемму на управляющий провод стартера. Если стартер начал работать, значит, причина спряталась в замке зажигания, неисправном реле или в проводке, которая их связывает. В тех случаях, когда поездку никак отложить не удается, можно завести двигатель подачей плюса с питания на управляющую клемму при включенном зажигании.

О плохих контактах могут свидетельствовать щелкающие звуки стартера при отсутствии вращения коленвала. Нелишним будет начать с проверки всех соединений, в частности, с проверки, не перебит ли силовой кабель. Дело в том, что часть ампер может теряться «по дороге», а тех, что остались — может быть достаточно для работы втягивающего реле, но слишком мало для запуска мотора. Водителю или слесарю, который занимается устранением неисправности, следует проверить все имеющиеся соединения, очистить провода и контактные площадки, смазать и затянуть покрепче.

Типы втягивающих реле стартера

На отечественных автомобилях в зависимости от модели устанавливаются разные типы детали. Каждый из них имеет свою конструкцию и применяемость.

Для «классики» (модели от «копейки» до «семёрки» – 2101, 2106, 2107 и т.д.) – нередукт. стартер;
Для моделей от «восьмёрки» до 21099 – нередукт. стартер;
Универсальные (для любой модели с редукт. стартером);
Для моделей от «восьмёрки» до 2109 и 21099, 21013 – 21015 – со стартером AZD.

Следует знать, что существуют разборные и неразборные модели втягивающих реле. Разборные, как правило, относятся к категории старого образца и стоят на ВАЗ 2101 – 2107.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

Исправный и заряженный аккумулятор;
Силовые провода с наконечниками типа «крокодил»;
Плоская отвертка;
Набор ключей;
Металлическая щетка.

Последовательность проверки:
-Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
-Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
-Устанавливаем рычаг КПП на нейтральную передачу;
-Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

Плоскую и крестовую отвертки;
Гаечные ключи на 8,10,13, 15 и 17;
Смазку (литол, солидол, шрус либо аналоги);
Жидкость для чистки карбюратора, ветошь и металлическую щетку.

Частичная разборка стартера выполняется следующим образом:

Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;
Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
Со шпилек снимается статор с якорем и щеточным узлом;
С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.
