Как сделать открытие багажника с кнопки

Лада Приора Купе › Бортжурнал › Делаем «Габарит + Поворотник» в повторителях зеркал SE Приоры.

Предлагаю владельцам зеркал SE со встроенными светодиодными повторителями поворотов, желающим реализовать в них режим работы «Габарит + поворотник» (или «американские габариты», «американки»), повторить несложную электронную схему, разработанную мной. Работа моей схемы представлена на видео: Как и полагается, режим габаритов автоматически отключается на время работы поворотников, и при этом повторители мигают в такт с поворотниками. Моя электронная схема обладает преимуществами перед схемами, собранными на реле, а именно: возможность ограничения яркости свечения повторителей в режиме габаритов, бесшумная работа без щелчков реле, возможность установки на другие автомобили, где используются зеркала SE (например 10-е семейство).

Принципиальная схема представлена на рисунке:

Необходимо собрать две таких схемы

— на правое и левое зеркало. Схема не критична к типам применяемых элементов. Резисторы — любые, с мощностью рассеяния от 0,125 Вт и точностью не хуже ±5%. Конденсатор С1 — любой керамический, С2 — любой электролитический. Монтаж электронной схемы удобно сделать на макетной печатной плате небольшого размера. Работает схема следующим образом: на транзисторах VT2, VT3 собрано реле времени с задержкой включения около 1 сек. При отсутствии импульсов напряжения от поворотников, схема подаёт питание на светодиодный повторитель поворота в зеркале. Яркость свечения в режиме габаритов регулируется резистором R8. Для максимальной яркости свечения вместо резистора нужно установить перемычку. При включении поворотников, реле времени сбрасывается импульсами напряжения через ключ на транзисторе VT1, и отключает режим габаритного света на время работы поворотников.

Кому нужен комплект из 2 шт. собранных схем (модулей), готовых для установки на авто — пишите в личку.

Схема подключения представлена на рисунке:

Подключение собранных схем производить рядом с колодками дверных жгутов. Для этого предварительно демонтировать накладки внутренних порогов передних дверей. Монтаж вести изолированным многожильным проводом. Контакты 1 подключаются к цепям габаритов правого/левого борта. Разрываем цепи правых и левых поворотников — провода, идущие к повторителям в зеркалах SE от блока управления электропакетом. Концы проводов, идущих в зеркало — подключаем к контактам 2 схем (модулей). Контакты 3 схем (модулей) соединяем с другими концами проводов, которые идут от блока управления электропакетом. Контакты 4 подключаем на массу. После подключения тщательно изолируем схемы (модули) несколькими слоями изоленты, а также все точки подключений к штатной проводке авто!

Пример подключения схем (модулей) «SE-ГАБАРИТЫ» на автомобиле описан ниже.

Подключение к повторителю левого зеркала.

В заднем жгуте проводов, рядом с колодкой жгута проводов левой передней двери, ищем желтый провод (А), с помощью вольтметра убеждаемся, что на этом проводе появляется напряжение +12В при включении габаритного света. Подключаем этот провод к контакту 1. Разъединяем одноконтактную колодку, синий провод, идущий в дверь (Б), соедининяем с контактом 2. Синий провод, идущий в задний жгут (В), соедининяем с контактом 3. Черный провод (Г) соединияем с контактом 4.

LADA 2170

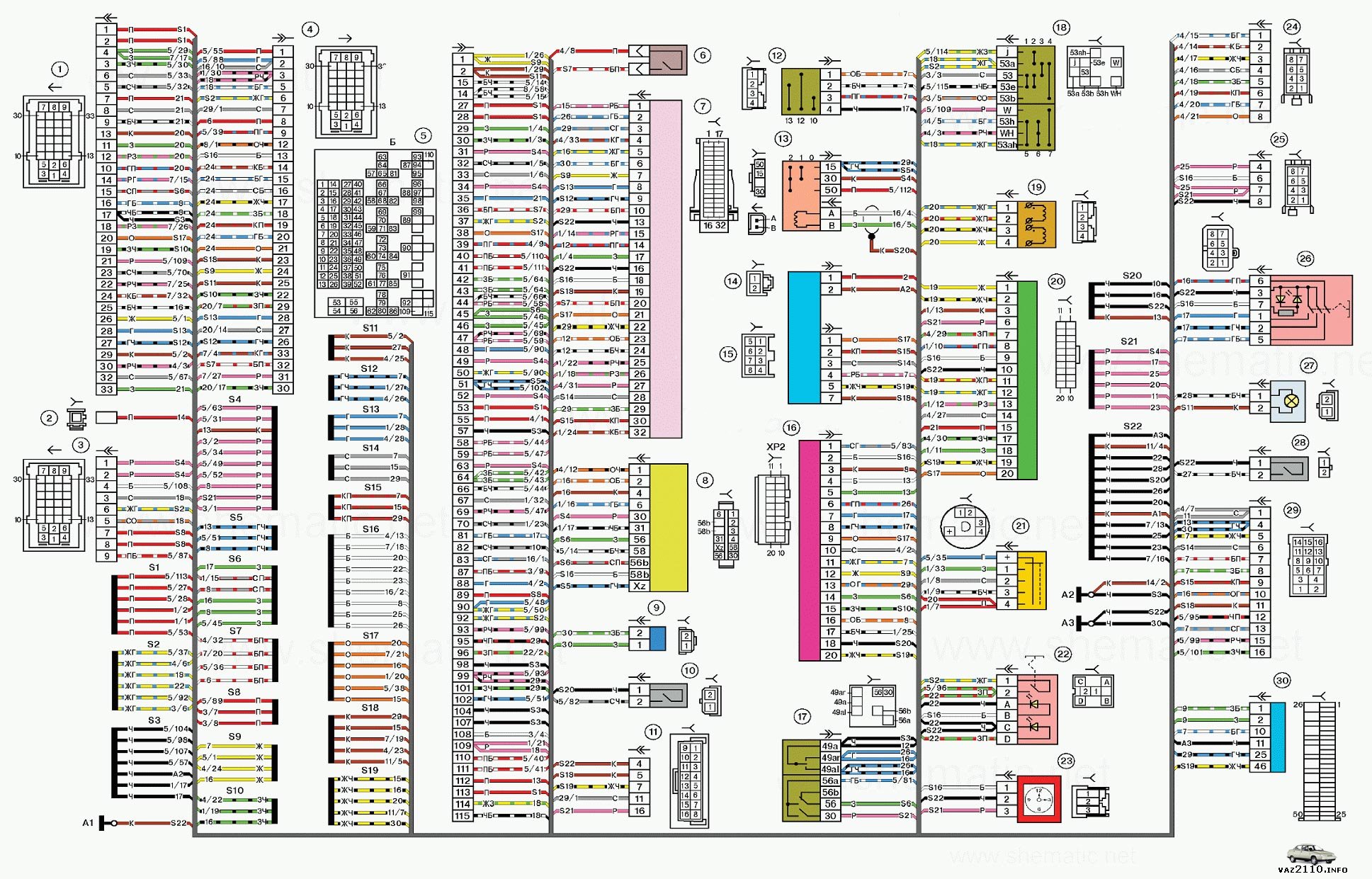

Схема панели приборов

1, 2, 3, – колодки жгута панели приборов к переднему жгуту
4 – колодка жгута панели приборов к заднему жгуту
5 – контакты колодки монтажного блока
6 – выключатель сигнала торможения
7 – комбинация приборов
8 – модуль управления светотехникой
9 – модуль надувной подушки безопасности водителя
10 – выключатель звукового сигнала
11 – колодка диагностики
12 – переключатель режимов бортового компьютера
13 – выключатель зажигания
14, 15 – колодки к блоку управления электроусилителем
16 – контроллер электропакета 17 – переключатель световой сигнализации
18 – переключатель стеклоочистителей
19 – моторедуктор распределения воздушного потока
20 – блок управления отопителя
21 – переключатель электродвигателя отопителя
22 – выключатель обогрева заднего стекла
23 – часы
24, 25 – колодки жгута панели приборов к радиоаппарату
26 – выключатель аварийной сигнализации
27 – плафон освещения вещевого ящика
28 – выключатель освещения вещевого ящика
29 – колодка жгута панели приборов к жгуту системы зажигания
30 – блок управления системы надувных подушек безопасности

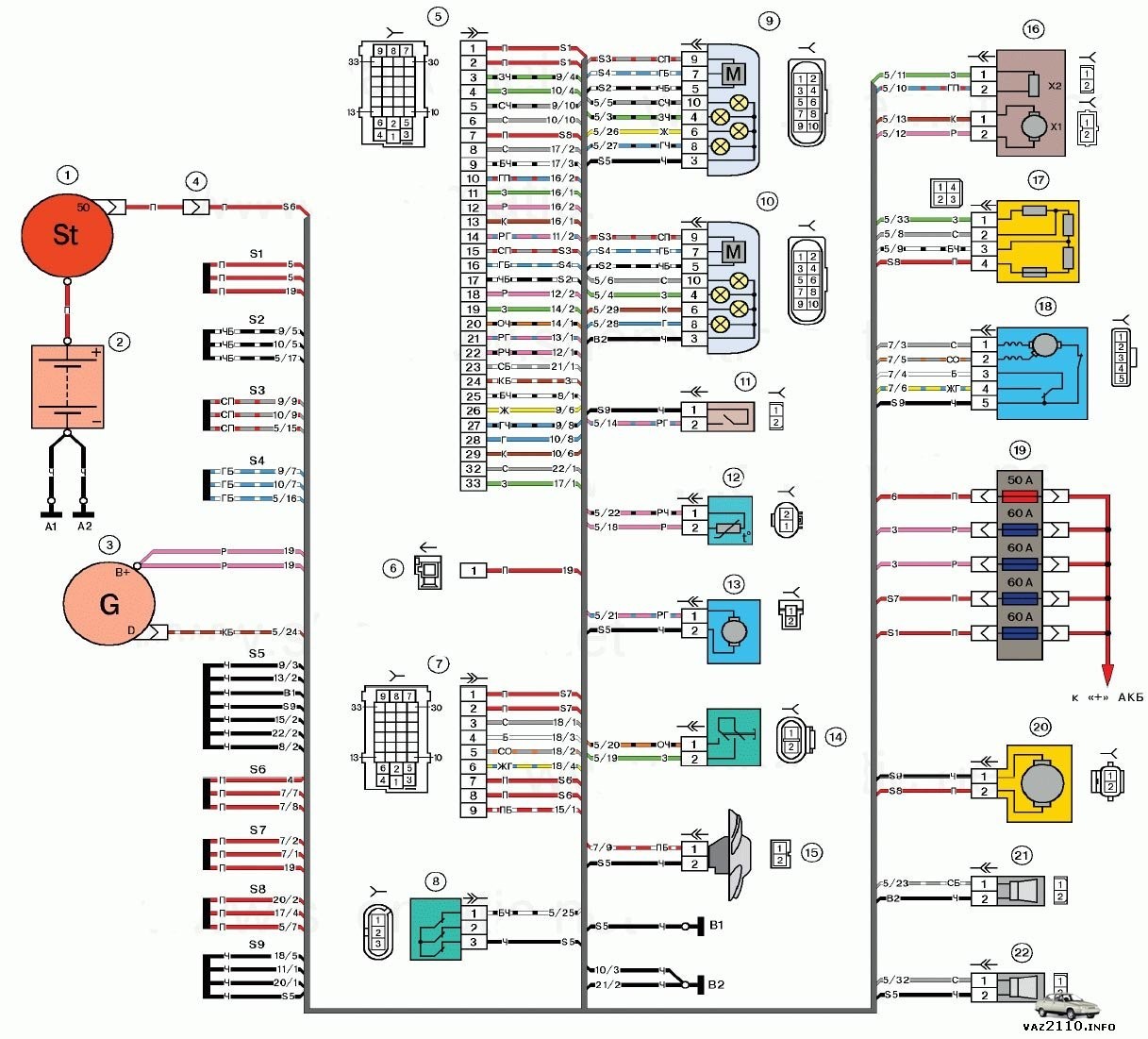

Схема соединений переднего жгута проводов

1 – стартер
2 – аккумулятор
3 – генератор
4 – колодки жгута АКБ и стартера и переднего жгута
5 – 7 – колодка переднего жгуту панели приборов
8 – выключатель подкапотной лампы
9 – фара левая
10 – фара правая
11 – датчик уровня тормозной жидкости
12 – датчик температуры воздуха 13 – электродвигатель омывателей
14 – выключатель лампы света заднего хода
15 – электровентилятор двигателя
16 – моторедуктор заслонки отопителя
17 – добавочный резистор
18 – электродвигатель стеклоочистителя
19 – основной блок предохранителей
20 – электродвигатель отопителя
21, 22 – звуковой сигнал

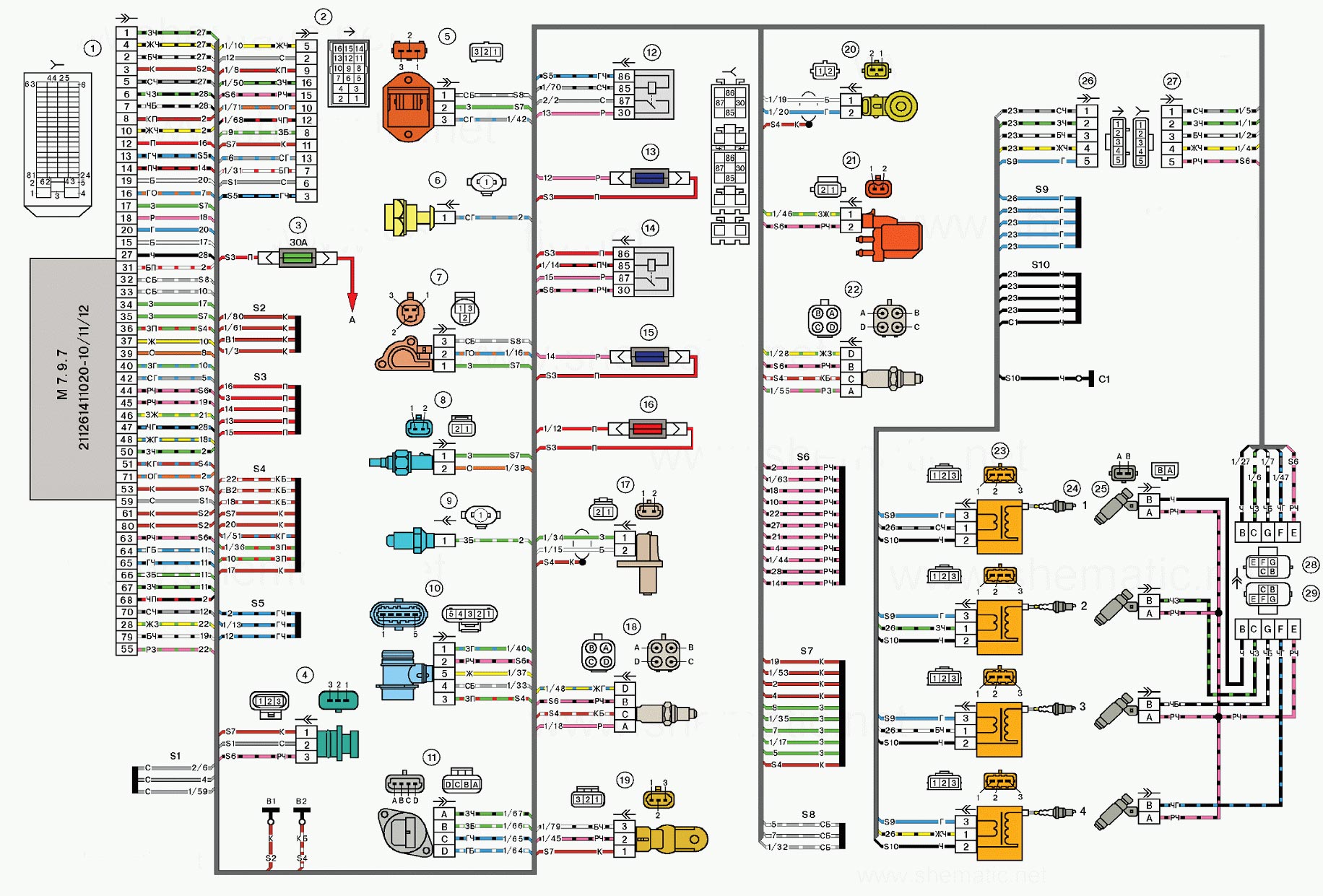

Схема системы зажигания

1 – контроллер
2 – колодка жгута системы зажигания к жгуту панели приборов
3 – блок предохранителей основной
4 – датчик скорости
5 – датчик неровной дороги
6 – датчик контрольной лампы давления масла
7 – датчик положения дроссельной заслонки
8 – датчик температуры охлаждающей жидкости
9 – датчик указателя температуры охлаждающей жидкости
10 – датчик массового расхода воздуха
11 – регулятор холостого хода
12 – реле бензонасоса
13 – предохранитель цепи питания бензонасоса (15 А)
14 – реле зажигания
15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А)
17 – датчик положения коленчатого вала
18 – датчик кислорода
19 – датчик фаз
20 – датчик детонации
21 – электромагнитный клапан продувки адсорбера
22 – датчик кислорода диагностический
23 – катушка зажигания
24 – свечи зажигания
25 – форсунки
26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания
27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания
28 – колодка жгута системы зажигания к жгуту форсунок
29 – колодка жгута форсунок к жгуту системы зажигания

А тут находятся электрические схемы Лада Приора Люкс.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Проблемы и их устранение

Пользователи охранных автомобильных систем Starline A93 иногда сталкиваются с проблемами, связанными с открытием багажника. Они проявляются по-разному, но вызваны двумя основными причинами: некорректная установка и особенности электроаппаратной части автомобиля. При правильной установке системы, открыть багажник с брелка можно точно также легко, как и в любом автомобиле со штатным электронным замком и иммобилайзером. Но в некоторых случаях могут появляться проблемы:

без постановки на охрану блокируются двери при открытии багажника от брелока;
без постановки на охрану при открытии багажника с брелока срабатывает сигнализация.

Самостоятельная установка и подключение

Потребуется: актуатор, 4 метра провода, предохранитель, кнопка открывания багажника ВАЗ 2110, 4-х контактное реле.

При самостоятельной установке можно поступить по примеру завода-изготовителя, изготовив пластину для крепления актуатора по схеме:

Другой способ установки электропривода не предполагает использование специального крепления, но он исключит возможность открытия багажника снаружи.

Ослабить винт тяги привода замка.
Снять тягу привода замка.
Приложив к замку электропривод, отметить на усилителе крышки багажника отверстия для его крепления.
Просверлить два отверстия диаметром 5 мм.

Рассверлить отверстие в бобышке привода замка до диаметра 3 мм.
Изогнуть тягу, как показано на фото.
Закрепить электропривод скобой, продетой изнутри в усилитель крышки, и гайками, навернутыми на резьбовые концы скобы. Соединяем электропривод с замком тягой.
Кнопку устанавливаем в штатном месте.

Провода протягиваем под обшивкой потолка или под пластиковыми порогами по левой стороне кузова. Схема подключения электропривода багажника с использованием реле:

Данный способ установки электропривода замка багажника подходит также не только для современных автомобилей Лада (например, Лада Гранта, Лада Калина, Лада Приора и .т.д.), и для автомобилей иностранного производства.

Напомним, есть еще один интересный способ размещения кнопки — вместо замка багажника.

продаётся раскрученный сайт недорого обращаться в личку

Всем привет. Ну вот наконец дошли руки до багажника, чтобы сделать открытие багажника с кнопки. Просто давно думал реализовать данную мысль, но всё как-то не хватало времени. Всё делается просто нужно всего лишь немного времени. Делать будем на примере автомобиля Ваз 2107. Итак, что нам потребуется:

Объясняю почему взял именно 5-ти контактное реле, все просто, потому что открыл книжку сигнализации, а именно схему подключения и там было описано как подключать реле такого типа, ну я и решил взять его, чтобы не искать в интернете схемы подключения.

Вот моя схема подключения:

Скажу, что данная схема собрана на втягивание активатора, можно и сделать на выталкивание, достаточно лишь поменять местами синий и зеленый провод Элементы схемы:

Кнопка открытия багажника, Ваз 2110, 3х проводная

5-ти контактное реле, 75.3777

После неторопливой работы, проводка вся готова, взял с запасом)

Начнем, процесс установки довольно быстрый, за день можно управиться легко)

Решил реле поставить под капотом, чтобы не тянуть плюсовой провод далеко, да и место под панелью для релюшки искать надо:)

Через основное отверстие всех проводов просовываю два провода, а именно провод до кнопки, на открытие багажника, а второй непосредственно на сам активатор, плюсовой провод:

Реле разместил в таком вот месте, прицепил к креплению бочка омывателя:

Решил сделать на совесть клемму, поэтому было решено купить клемму на плюс:

Проводку по салону прятал под ковролин, тобишь, она проходит рядом с штатной проводкой, заодно провел провода под задние колонки, чтобы не разбирать 10 раз:

Двойные провода-музыка, а красный наш плюс на активатор. В багажнике все просто, проводим вместе с штатными проводами:

Собралось уже приличное количество проводов, стоит остановится на этом месте. К сожалению не нашел клеммы «мамы» как на активаторе, поэтому решил пока сделать так, потом найду клемму и переделаю:

Активатор сделан на втягивание. А на минусе отрезал клемму и сделал другую:

Теперь о месте расположении кнопки. Думал недолго и выбрал место слева от сиденья, под рукой и не бросается в глаза.

Установка слишком проста, просверлил отверстие, надел клеммы и вставил, минус подцепляем тут же, на болт крепления накладки. Провода так же проводим под ковролином.

А теперь самая сложная часть, для меня она вышла такой, именно взаимосвязь между активатором и замком затормозила мою работу, потому что долго не мог просверлить замок, не знаю как все, но я плюнул на это дело и пришлось колхозить, так как не хочу менять родной замок, фиг знает какого качества попадется, а тут крепкий-каленый.

Ближе к делу! Снял замок, но попытки просверлить закончились неудачно, поэтому решил пойти другим путем, просверлил отверстие сбоку замка, а сам язычок обернул тросиком от велосипеда, держится все плотно + механизм личинки поджимает еще:

Тросик не спадает, проверял множество раз, когда замок стоит на месте, тросик рукой даже не возможно снять.

Чтобы тросик не ушел назад, обмотал изолентой и на концах закрепил:

Сделал из подручного. Сам активатор расположен таким образом

Как соединить с активатором проблем не возникло. В каждом наборе идет вот такой зажим:

Поэтому с помощью этого зажима и соединяем активатор и замок:

Держится все прочно, надеюсь долго проработает

Преимущества данной опции

Многие не находят в данной опции ничего особенного, но стоит только попробовать электропривод багажника, как сразу начинаешь оценивать все достоинства. К положительным моментам опции по автоматическому открытию багажника на ВАЗ-2107 можно отнести:

Удобство. Пока водитель выйдет из салона, багажник уже будет открыт.
Практичность. Отсутствует необходимость извлекать ключи из замка зажигания, чтобы осуществить открытие багажного отсека ключем, особенно если вы только запустили двигатель и прогреваете его.
Мода. Практически все современные автомобили оснащены такой интересной опцией, поэтому «семерка» с данной функцией станет выглядеть интереснее на их фоне, особенно при наличии тюнинга.

Далее рассмотрим, что представляет собой процедура по монтажу электропривода для открытия багажника на ВАЗ 2107 своими руками.

Что потребуется для проведения работ

Прежде чем приступать к рабочему процессу, следует закупить необходимое оборудование. Для проведения работ потребуется:

Кнопка, при нажатии на которую будет осуществляться срабатывание электропривода. Оптимальный вариант – это кнопка с авто ВАЗ-2110, стоимость которой составляет около 50-80 рублей.
Реле четырехконтактное и специальная клемма для него.
Активатор.
Провода.
Разъемы «мама» и «папа», а также изолента и термоусадки.

Любой из компонентов вы легко сможете найти в любом автомагазине, а затем самостоятельно установить и подключить на своем авто.

Установка активатора

Первоначально необходимо установить активатор, который представляет собой электропривод, работающий на втягивание или отталкивание в зависимости от подключения. Первым делом нужно снять замок и установить тягу активатора. Для снятия замка потребуется вывинтить две гайки.

После этого необходимо просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Тягу потребуется согнуть(закрепить), должно получиться примерно так, как показано на фото ниже.

После фиксирования тяги к замку, последний можно установить на место. Желательно запомнить уровень наклона замка и установить его также, чтобы не пришлось при установке его регулировать. Теперь можно закрепить активатор к багажнику. Для этого потребуется 2 самореза и специальная пластина, которая идет в комплекте с изделием. После этого вручную можно попробовать, будет ли срабатывать замок на открытие.Когда активатор на свой автомобиль ВАЗ 2107 будет установлен, можно перейти к следующей стадии -подключение.

Подключение изделия

Перед проведением работ с подключением обязательно следует откинуть клемму «минус» с АКБ. Для начала представляем схему, по которой будет функционировать изделие.

На электрозамок питание 12В будет подаваться напрямую от АКБ, хотя можно и воспользоваться проводом от прикуривателя. Для начала подключается провод к клемме «+» АКБ.

От АКБ подается питание на реле, которое можно расположить как в салоне, так и в подкапотном пространстве, что будет гораздо рациональнее. С клеммы «86» провод подается на кнопку открытия багажника, расположить которую можно в любом удобном месте торпеды. Для установки кнопки, посредством которой будет осуществляться открывание крышки багажника, потребуется просверлить отверстие соответствующего диаметра в торпеде.

Провод от клеммы реле «30» прокладывается по салону к активатору. Его длина должна быть не менее 5 метров. Провод можно прокладывать вместе со штатной проводкой. Этот провод необходимо соединить с зеленым проводом активатора при помощи разъемов «мама-папа». Синий провод необходимо закоротить на «массу» автомобиля. Теперь можно проверить, как функционирует электропривод замка багажника ВАЗ 2107. Достаточно уделить 2-3 часа времени, чтобы в итоге открывался багажник с кнопки ВАЗ 2107. После завершения работ не забудьте накинуть клемму «минус» на АКБ.

Некоторые комплектации «десятки» завод-изготовитель оснастил опцией «открытие багажника с кнопки в салоне». При ее отсутствии есть возможность установить электропривод замка багажника своими руками.

Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания:+ 12V – коричневыйСтартер – красныйIGN – синий/чёрный

Приборка:Тахо сигнал – коричневый/красныйРучник – коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:Концевик двери водителя – синий/чёрныйКонцевик правой передней двери – коричневыйКонцевики задних дверей – серый/красныйКонцевик багажника – жёлтый/красныйОткрытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) – синий/красный

Разъём Х1 (См. рис 1) BCM:Повороты – синий, синий/чёрный

Ц.З. – коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота – белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Обрыв проводки

Это, пожалуй, самая распространенная неисправность на самостоятельно установленных электрозамках. Причина в неудачно подобранном месте для протягивания проводов. В результате они повреждаются, что приводит к замыканию или полному обрыву.

Диагностику можно разделить на 2 части:

Проверка сопротивления. Все участки цепи прозваниваются на предмет повреждения. Если этот показатель близок к бесконечности, то где-то провод обломился. Также проверить это можно путем замера напряжения;
Внимательно осматривают провода на предмет повреждения изоляции. Это обычно приводит к замыканиям и утечкам тока на корпус, что делает невозможным работу замка.

Для проверки вам потребуется мультиметр или тестер сделанный из обычной лампочки на 12 В

Обратите внимание на контакты. Зачастую они окисляются, что не позволяет току нормально проходить

Рекомендуется регулярно проверять состояние контактов. Обязательно 2 раза в год их очищают, и смазывают специальным составом. Во многих случаях именно плохой контакт оказывается причиной отказа замка.

Выберете модификацию т/с для поиска замок багажника

Lada Priora 2171 2171 Универсал 1.6 82 л.с. id10564 Двигатель: объем — 1.6 л., мощность — 82 л.с., тип — бензиновый, модель — BA3 21703. Привод: передний. Год выпуска: 2009- наст. время
Lada Priora 2171 2171 Универсал 1.6 98 л.с. id5207 Двигатель: объем — 1.6 л., мощность — 98 л.с., тип — бензиновый, модель — VAZ-21126. Привод: передний. Год выпуска: 2009- наст. время
Lada Priora 2171 2171 Универсал 1.6 106 л.с. id114457 Двигатель: объем — 1.6 л., мощность — 106 л.с., тип — бензиновый, модель — VAZ-21127. Привод: передний. Год выпуска: 2014- наст. время

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Смотрите так же другие запчасти

Концевик багажника приора седан

— Нужно поставить в плафон освещения багажника лампочку(если у вас там уже была светодиодная лента как у меня)— Включить габариты и прозвонить каким проводом приходит «+», а каким «-«— Далее выключаем габариты и отрезаем «+» провод идущий к плафону оставив сантиметров 5 для того чтобы потом к нему подключить постоянный плюс, который через доп.предохранитель мы протащим к плафону освещения багажника— Протягиваем «+» от панели предохранителей, ну или же берем от приходящего питающего «+» с вашего усилителя, который уже в багажнике и тащить тогда ничего не нужно)) (но ОБЯЗАТЕЛЬНО ЧЕРЕЗ ПРЕДОХРАНИТЕЛЬ)— Подключаем протянутый провод к отрезанному проводу плафона освещения багажника и ВСЁ!

Ваша проблема с ложными срабатываниями решена!Ещё можно поставить диоды чтобы не было конфликтов концевиков капота и багажника!

Такие срабатывания происходят впоследствии «уставания» полярных транзисторов в блоке сигнализации, эти транзисторы там используются в качестве триггеров которые срабатывают от концевиков! И со временем им хватаем совсем маленького импульса для того чтобы они «свалились», а в данном случаем при закрытом багажнике, через плафон освещения багажника(через лампочку) на входе блока сигнализации будет подпирающий «+» который не даст «свалиться» транзистору!Спасибо за внимание!

Каждому автовладельцу хочется, открывая крышку багажника, быть уверенным в том, что он увидит ровную, чистую обшивку, что эта крышка сработает плавно, и что она не будет греметь в дороге, как детская погремушка. И закрывать её, можно было бы не хлопая изо всех сил, а лёгким, непринуждённым движением. Кроме этого, все устройства крышки багажника должны работать как часы. Каким образом этого достичь?

ОСНОВНЫЕ ПОЛОМКИ И НЕСТЫКОВКИ У БАГАЖНИКА «ПРИОРЫ»

Технически, эти неисправности появляются только из-за трёх основных причин:

Механическое повреждение крышки (двери) багажника.
Коррозия кузова.
Износ уплотнителя крышки багажника «Приоры».

Сразу нужно оговориться. Две первые причины рассматривать вплотную в этой теме не стоит. Эти работы находятся в компетенции специалистов кузовных работ и требуют не только специальных навыков, но и множества специальных инструментов и приспособлений, не говоря о материалах. Поэтому обращаться нужно только к ним в случае обнаружения коррозии или повреждения.

Отдельным вопросом идёт и проблематичное открывание багажника. Здесь есть вероятность двух неисправностей:

Плохая регулировка или износ петель.
Поломка замка, или нарушение совмещение замка багажника.

Эту неисправность (петли) уже вполне можно устранить самостоятельно. Поэтому вопрос будет вкратце рассмотрен.

УСТРОЙСТВО БАГАЖНИКА «ПРИОРЫ»

Отсек, в задней части автомобиля, называется багажником. У «Приоры» с кузовом типа «седан», он изолирован от салона. В то же время на кузовах «универсал» и «хэтчбек», багажник совмещён с салонным пространством.

Однако и деталь эта, у упомянутых моделей кузовов, называется не крышкой, а «дверью». Это связано с тем, что и «универсал» и «хэтчбек» имеют в этой «двери» застеклённое окно. В остальном, все эти автомобили имеют похожее устройство. В эту систему входят:

Непосредственно «дверь» (крышка багажника).
Запирающее устройство.
Крепёжные петли.
Откидывающие пружины (амортизаторы на «универсал» и «хэтчбек»)
Электропроводка.
Активатор электрический замка.
Уплотнитель.

Пошаговая установка сигнализации на Ладу Гранта своими руками

Сигнализация очень полезна и многофункциональна. С ее помощью можно защитить авто от воров или случайного столкновения на парковке. Более сложные охранные системы способны с помощью брелока открывать багажник на расстоянии, заводить движок или выполнять еще массу интересных функций. Такие модели Лады Гранта, как Норма и Стандарт, не имеют в своей заводской комплектации противоугонную систему. Завод их просто не устанавливает, так как конструкторы посчитали эту деталь лишней, если не брать в расчет иммобилайзер.

Потому и была создана данная статья, так как актуальность вопроса установки сигнализации на Ладу Гранта витает на непомерных высотах. Несмотря на то что на рынке огромный ассортимент охранных систем для авто, у них практически идентичны схемы установки, лишь с небольшими отличиями.

Комбинация кнопок управления

Для подключения потребуется набор инструментов для пайки (припой, паяльная лампа, изолента или термоусадочные трубки), а также дополнительные детали. В схеме обязательно должно присутствовать силовое реле с диодом. Именно оно дает кратковременный электрический импульс, который открывает дверь багажника. Если силового реле нет в наборе, то его можно докупить отдельно

Важно, чтобы в наборе был специальный диод. Особенностью этой детали является то, что диод пропускает ток определенного заряда только в одну сторону. Соответственно, требуется его корректная установка

Белая полоска на детали, обозначающая плюсовую сторону, должна быть развернута к красному проводу, а минусовой контакт – к черно-желтому отрицательному кабелю. Для корректного подключения необходимо соответствовать схеме, расположенной ниже

Соответственно, требуется его корректная установка. Белая полоска на детали, обозначающая плюсовую сторону, должна быть развернута к красному проводу, а минусовой контакт – к черно-желтому отрицательному кабелю. Для корректного подключения необходимо соответствовать схеме, расположенной ниже.

Как открыть багажник с брелка сигнализации StarLine A93

После активации дополнительного канала один можно осуществить дистанционное открытие багажного отделения. На модели Starline A93 2Can 2Lin и автомобиле Лада Гранта данная опция осуществляется следующим образом:

на брелоке длительно жмется вторая кнопка вплоть до соответствующего мелодичного сигнала (не менее 3-х секунд);
далее коротко кликается первая клавиша.

После этого автомобиль трижды моргает габаритами, а также подает импульс на открытие багажника. В случае, если режим охраны активирован, то все двери останутся заблокированными, а отключится только датчик удара (для закрытия багажника). При этом на экране брелока отобразится открытая дверь отсека.

Как закрыть багажник с пульта Старлайн А93

Закрытие отделения происходит вручную из-за того, что современные автомобили не имеют доводчиков. Если автомобиль стоит в режиме охраны, то спустя пять секунд произойдет обновление статуса и замок отсека будет заблокирован. При этом пуль издаст звуковой сигнал, а символ открытой двери пропадет с экрана брелока. Повторно открыть багажник можно либо за это время, либо после очередной команды (вторая кнопка длительно, затем первая коротко).

Преимущества данной опции

Удобство. Пока водитель выйдет из салона, багажник уже будет открыт.
Практичность. Отсутствует необходимость извлекать ключи из замка зажигания, чтобы осуществить открытие багажного отсека ключем, особенно если вы только запустили двигатель и прогреваете его.
Мода. Практически все современные автомобили оснащены такой интересной опцией, поэтому «семерка» с данной функцией станет выглядеть интереснее на их фоне, особенно при наличии тюнинга.

Что потребуется для проведения работ

Кнопка, при нажатии на которую будет осуществляться срабатывание электропривода. Оптимальный вариант – это кнопка с авто ВАЗ-2110, стоимость которой составляет около 50-80 рублей.
Реле четырехконтактное и специальная клемма для него.
Активатор.
Провода.
Разъемы «мама» и «папа», а также изолента и термоусадки.

Установка активатора

Подключение изделия

Электрическая схема подключения привода замка багажника.

Электрическая схема подключения соленоида (актуатора) отпирания багажника Я нарисовал стандартное автомобильное реле, 4 или 5 контактов не имеет значения, у меня в дальнейшем описано реле omron G5LB-1-25 на 10А из поломанной стиральной машинки, но принципиально они кроме размера, сопротивлением обмотки и громкостью срабатывания ничем не отличаются.

Опишем электрическую схему подключения соленоида замка багажника: на 87 и 85 контакты реле подаём постоянный плюс, предварительно пустив его через предохранитель на 5-10 ампер, постоянный плюс я взял от питания автосигнализации, всё-равно тянул провод от неё. На 30 контакт цепляем сам электрозамок, по нему побежит положительный заряд, второй провод от актуатора прикручиваем на какой-нибудь неокрашенный болт корпуса автомобиля, это будет отрицательный. На 86 контакт будет подаваться отрицательный импульс или от кнопки, или от дополнительного канала сигнализации.

ВАЗовская кнопка 2822.3710-02 имеет три контакта, на 3 контакт цепляем сигнализацию, от 1 тянем провод на 86 контакт реле, а 2 контакт на корпус автомобиля. Если кнопка не нужна, соответственно провод от сигнализации цепляем напрямую на 86 контакт. Вот в принципе и вся схема, всё проверено и всё отлично работает.

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Самостоятельная установка и подключение

Ослабить винт тяги привода замка.
Снять тягу привода замка.
Приложив к замку электропривод, отметить на усилителе крышки багажника отверстия для его крепления.
Просверлить два отверстия диаметром 5 мм.

Рассверлить отверстие в бобышке привода замка до диаметра 3 мм.
Изогнуть тягу, как показано на фото.
Закрепить электропривод скобой, продетой изнутри в усилитель крышки, и гайками, навернутыми на резьбовые концы скобы. Соединяем электропривод с замком тягой.
Кнопку устанавливаем в штатном месте.

Напомним, есть еще один интересный способ размещения кнопки – вместо замка багажника.

Установить в салон любого бюджетного автомобиля кнопку открывания багажника гораздо проще, чем может показаться на первый взгляд.

Вся задача заключается в небольшой доработке замка, а именно в дополнении его механизма специальным электроприводом (активатором).

Пружины при этом будут приподнимать крышку багажника, обеспечивая быстрый и удобный доступ к багажному отсеку автомобиля. Если на брелке сигнализации предусмотрена отдельная кнопка на открывание багажника, то и она будет выполнять свои функции.

Сделать все можно самостоятельно, не обращаясь в специализированные конторы, причем без существенных материальных вложений.

Все, что нужно будет купить — это:

электропривод замка крышки багажника (активатор);
универсальное четырех-контактное реле;
колодка под предохранитель (будет ставится в целях безопасности на плюсовой провод);
сам предохранитель (подойдет на 10 ампер);
провод (практика показывает, что достаточно 5 метров, но лучше взять с запасом);
набор клемм «мама»;
штатную кнопку открывания багажника от «десятки» (это самый надежный и недорогой вариант);
термоусадочная трубка или изолента, хомуты пластиковые.

Купить кнопку открытия багажника ваз 2110, активатор и все остальное можно без проблем на ближайшем авторынке. Стоимость всего набора не превышает 700-800 рублей.
