Установка и подключение ЦЗ в зависимости от модификации Калины

Центральным замком управляет электронный блок, от которого идут провода к актуаторам дверей. От блока также идёт провод к микрику водительской двери, который находится внутри актуатора. При подключении, установке или ремонте ЦЗ после демонтажа обшивки левой дверцы нужно отыскать шлейф от привода на разъем из 7 контактов.

В зависимости от комплектации («Норма», «Стандарт», «Люкс») под обшивкой можно увидеть:

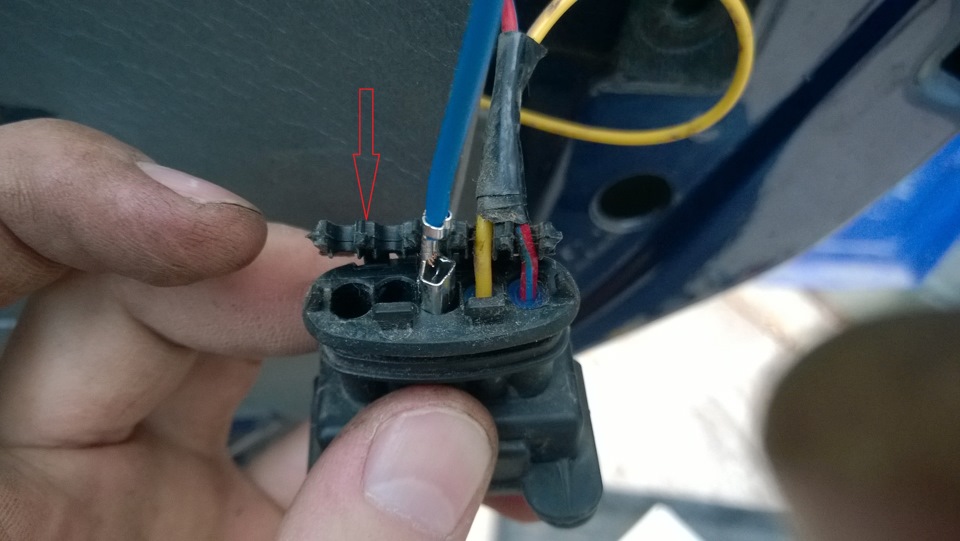

Шесть проводов, подходящих к разъёму (привод и два микрика).
Неподключенные провода от привода.
Отсутствие проводов, которые должны быть в разъёме на контактах 4/6.

Если имеется сигнализация, то провода 2/7 должны быть соединены с блоком центрального замка. Если комплектация не подразумевает подключение всех актуаторов, то это нужно сделать самостоятельно, присоединив недостающие к блоку управления. Для этого можно воспользоваться двухпроводным шлейфом, тянущимся от двери до блока управления ЦЗ. В работе поможет электросхема той или иной модификации Калины.

Схема подключения ЦЗ

Плюсовые и минусовые – в чем их разница

Принцип работы автомобильный концевых выключателей почти у всех одинаков. Однако, есть разница в поляризации. Они подразделяются на плюсовые и минусовые.

В большинстве своем на автомобиль устанавливаются минусовые концевики. Они присутствуют во всех вазовских моделях, в т. ч. и на Калине. Особенность их работы состоит в том, что при открывании двери они замыкают на массу (минус).

Плюсовые концевики менее распространены, они присутствуют в некоторых иномарках и Волге. Чтобы найти плюсовой концевик, необходимо:

Найти соответствующий провод и соединить его с вольтметром.
Приоткрыть дверь автомобиля. Если на шкале вольтметра +12В, элемент является плюсовым.

Основные неисправности центрального замка и методы их устранения

Бывают случаи, когда после нажатия кнопки отпирания дверей можно столкнуться с отсутствием реагирования на команду. Блокировка не снимается и на нажатия кнопок на пульте ЦЗ не реагирует. Вывод – не работает центральный замок Калины.

Получить доступ в салон можно с помощью ключа, но в таком случае звуковая сигнализация не деактивируется, и об открытии авто узнают все. Если система не реагирует на команды пульта ДУ, проблем может быть не так много: либо сели батарейки в пульте и нужно их заменить, либо потеряна синхронизация. В этом случае требуется не ремонт, а восстановление работоспособности системы.

Взаимозаменяемость ЭБУ на Ладе Калина

Приведу таблицу взаимозаменяемости ЭБУ Калины

. Эти данные проверены не лично мной, а одним авторитетным для меня мастером. Взаимозаменяемость этих блоков относится только к блокам с заводскими прошивками (то есть после установки не нужно перепрошивать блок под ваш двигатель и датчики). Итак, в каждой строке маркировка блока, версия прошивки и класс токсичности.

Bosch 21114-1411020-40 c ПО B104CR01(02) Евро3 (в моих случаях был именно этот) можно заменить на:
Воsch 21114-1411020-40 с ПО В102СQ05(CR06) Евро3;
Bosch 11183-1411020-02 c ПО B101CR01(02) Eвро2.

Все выше перечисленные блоки Bosch можно заменить на отечественные блоки Янврь7.2 и 7.2+.

Отечественные блоки все Евро 2, за исключением блоков М73 — они Евро3.Блоки Январь7.2 и 7.2+ производитель Автел или Ителма (Евро2) для Калины 1,6л 8V: 7.2 11183-1411020-21(22) с ПО А(I)201CO56(57)(58); 7.2+ 11183-1411020-21(22) с ПО A(I)201CР57. На этих блоках поддержки кондиционера нет, как я понимаю И, собственно, блоки М73, которые подходят на Калину. Данные блоки все Евро 3: М73 21114-1411020-41 с ПО А303CE05(CF06) Eвро3 (поддерживают кондиционер); М73 21114-1411020-42 с ПО I303CE05(CF06) Eвро3 (поддерживают кондиционер).

Таким образом, все перечисленные ЭБУ с классом токсичности Евро3 можно менять можно менять между собой не задумываясь (только если на них заводские прошивки). Также возможна замена блока с классом Евро3 на блок с классом Евро 2, но наоборот нельзя. Вся маркировка находится на белой табличке, наклеенной на крышку ЭБУ. Далее я считаю нужным рассмотреть вариант замены блока на бывший в употреблении и стоявший на автомобиле с активированным иммобилизатором, так как в этом случае есть одна неприятная особенность.

Дверные концевики: где находятся, подключение, проверка

Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.

Слабым звеном таких концевиков стала необходимость размещать их в крайне неудобном месте: нажимала на них выступающая часть металлического листа двери в нижнем углу, реже конструкторам удавалось разместить концевик выше. Из-за этого они часто выходили из строя даже несмотря на герметизирующий колпачок снаружи. Для автомобиля с сигнализацией это означало случайные срабатывания тревоги в неподходящее время или, что ничуть не лучше, возможность открытия двери без срабатывания сигнализации.

В дальнейшем схемы подключения концевиков в дверях усложнились – изначально для индикации конкретной открытой двери на примитивных бортовых компьютерах. Здесь уже к каждой двери шел свой сигнальный провод, что усложнило установку сигнализаций: так как подключить концевики нужно к единственному входу центрального блока, попытка соединить его со всеми концевиками сразу приводит к нарушению индикации на экране бортового компьютера (показывает все двери открытыми одновременно). Из-за этого приходится применять диодную развязку, позволяющую объединить логически выходы концевиков, не нарушая работу компьютера.

Решение проблемы с надежностью концевиков оказалось достаточно простым. Давно стало нормой, что концевик двери находится в самом механизме замка, то есть он высоко поднят и хорошо защищен от попадания воды, если, конечно, исправен уплотнитель стекла. Отметим, что сам принцип работы концевика двери при этом изменился. Если концевой выключатель двери установлен в прихлопе, то срабатывает он при определенном положении двери, замыкая контакты, когда она начинает открываться.

Проще всего это сделать, конечно, если концевик стоит в прихлопе: подденьте пластиковый фиксатор и вытащите на себя. Если же концевик стоит в замке, то уже придется разбирать дверь. Для проверки проводки достаточно снять разъем с концевика и замкнуть контакты в колодке. Если при этом индикация открытия отработала как положено, то нужна замена концевика двери, иначе дело явно не в нем. Если сигнализация устанавливается на бюджетную машину в минимальной комплектации, где концевик есть только один или их нет вовсе, их приходится подключать самостоятельно. Здесь грубейшая ошибка – это применение дешевых концевиков от сигнализаций, которые использовать не стоит.

Надежность у них крайне мала, а для крепления требуется использовать саморез – это лишнее отверстие в кузове, да еще и в потенциально опасном в плане коррозии месте. Идеальный вариант – это установка штатных концевиков от более дорогих комплектаций, поскольку с целью унификации установочные отверстия для них есть во всех вариантах автомобиля.

Проектное решение вопроса

Специалисты рекомендуют остановиться на первом варианте. Установка кнопки в порог двери применяется на всех автомобилях такого класса. По этому пути идти проще и быстрее. Водитель лишь восстановит изначально спроектированную схему подключения концевиков. При таком выборе отпадает необходимость в разборке замочного механизма. Владельцу не надо будет мотаться в поисках дополнительных штекеров, проводов, изолирующих материалов. Он приобретает лишь штатные выключатели . Рассмотрим самую трудоемкую для переделки комплектацию — стандарт.

Открыть капот автомобиля. Ослабить болтовые соединения рожковым ключом. Сначала откручивают отрицательную клемму, а затем плюсовую. Аккуратно отсоединить провода от аккумуляторной батареи, чтобы случайно не замкнуть источник питания.
Извлечь концевой выключатель из отверстия. Для этого надо взяться за выступающий колпачок. Вытащить выключатель, преодолевая сопротивление фиксирующих усов.
Подключить два провода на крайние (задействованные) контакты штекера.
Убрать заглушку с посадочного отверстия задней двери.
Протянуть два провода от концевого выключателя водительской двери до порога к месту установки. Вывести концы через отверстие наружу, на 10 см каждый.
Зачистить провода и подсоединить к разъему нового устройства.
Установить переключатель освещения салона в рабочее положение.
По аналогии меняются ключи, расположенные в проемах остальных .
Кнопку от водительской двери обратно ставят в последнюю очередь.

Восстанавливаем синхронизацию

Синхронизация может быть потеряна при кратковременном (от 6 секунд) отсутствии питания микросхемы в брелке. В таком случае действительно может произойти рассинхронизация, т. е. теряется связь между пультом и блоком управления центрального замка Лада Калина. Согласно руководству по эксплуатации, при возникновении подобных ситуаций необходимо снова прописать брелок, внеся данные о нем в память системы ЦЗ. Сразу стоит учитывать, что процедура далеко не самая простая и понятная, к тому же нужен специальный обучающий ключ. Попробовать восстановить синхронизацию можно следующим образом:

Повернуть замок зажигания ключом, требующим синхронизации.
Подождать 6 секунд.
После того как лампа иммобилайзера перестанет мигать, зажигание можно выключить.

Спустя 10 секунд тем же ключом снова заводят авто. Если сигнальная лампочка иммобилайзера не мигает, значит, синхронизацию удалось восстановить.

На первый взгляд ничего сложного, вот только этот способ помогает не во всех случаях. Если имеется обучающий ключ, но нет ключа ранее прописанного, то зажигание сначала включают, потом выключают. После того как контрольная лампа иммобилайзера перестанет мигать, в течение шести секунд ключ переводят во второе положение замка зажигания (стартер).

Лада Гранта «сОнн» › Бортжурнал › Подключение штатных концевиков дверей

Всем доброго времени суток!

Как и многие не люксовые грантоводы после покупки с ужасом узнал что в машине установлен всего один концевик двери, на водительской. Разумеется при установке сигналки были установлены еще 3 недостающих концевика. Но кто же знал что они уже установлены в замках. Даже установщик сигналки был не вкурсе. АВТОВАЗ просто пожалел провести провода в двери для их подключения.Сначала думал что в порогах концевики даже лучше, но зима поставила все на места. Зимой резинка на нем дубенеет и концевик «залипает» в нажатом состоянии. Но и это не всё. Заметил что при загруженной машине (5 человек в салоне) при резких поворотах иногда загорается свет в салоне, тобишь кузов играет и дверь немного отходит освобождая концевик. В итоге практически сразу захотел переделать все на концевики в замках. Но собирался я очень долго, машине уже почти два года и у меня только дошли руки. А ведь работа заняла менее двух часов, делал один. Пока ограничился задними дверями. Передние зашумованы капитально, не охота вскрывать. ДА и работают они получше.

Установка:Как оказалось в клеммных колодках нет клемм для концевиков, поэтому помимо проводов нужно еще клеммы установить. На просторах драйва нашел что для этого дела идеально подходят клеммы из ISO разъема магнитолы. Спасибо bimulyk за это.

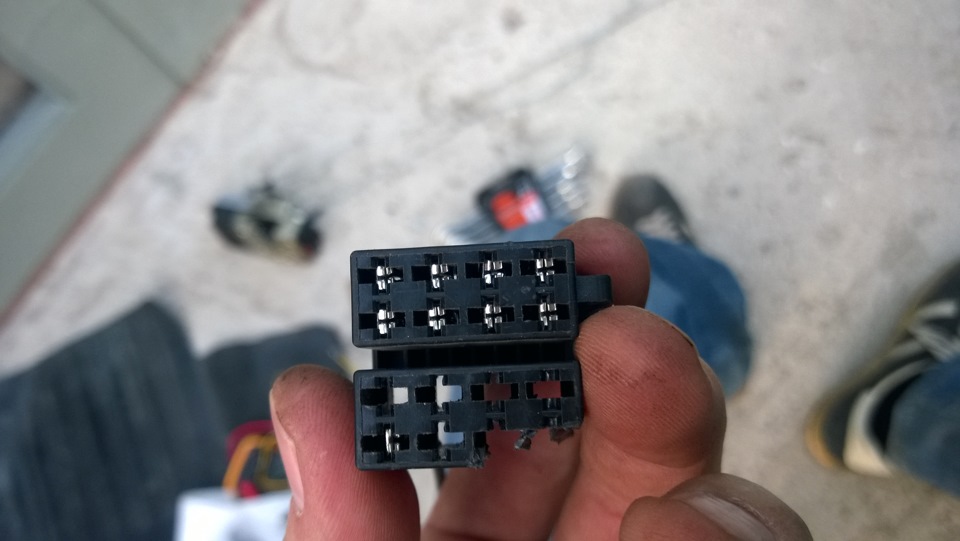

ISO разъем магнитолыАккуратно вынимаем клеммы из разема магнитолы, не смотрим на нижнюю часть на фото выше 🙂

Далее нам понадобится снять замок с двери! Может конечно кто то и умудрился обойтись без этого, но у меня это не получилось.Откручиваем три болта держащих замок и еще один держащий направляющую стекла, иначе она не даст вынуть замок. Потом снимаем ручку открывания двери и кнопку блокировки двери. Отсоединяем от них тяги и вынимаем замок.

Разъем на замке фиксирует скоба, вынимаем ее и отсоединяем разъем. Из за этой скобы нам и пришлось снимать замок.

Открываем заглушку на разъеме

И аккуратно вставляем клеммы до характерного щелчка

Получаем такую конструкцию. Удобно что обжимать клемму не надо, на разъеме магнитолы уже имеются концы в 10-15см

Установленные доп клеммы с проводами

Далее убираем концевики из порогов и подключаемся к идущим к ним проводам

Убрал концевик из порога

В гараже даже нашел заглушки вынутые мной из порога во время установки концевиков. Ведь не выкинул же 🙂

Каждого автовладельца беспокоит безопасность и сохранность автомобиля. Особенно это актуально для тех, кто вынужден оставлять своего «железного коня» надолго в общественных местах, а также во дворах жилых домов. Желание обезопасить свое имущество вполне объяснимо, учитывая достаточно высокий уровень преступности. Современные автомобили выпускаются с системой безопасности прямо с конвейера. Чаще всего речь идёт о центральном замке.

Он очень удобен и практичен, поэтому остаётся вне конкуренции при выборе системы безопасности за небольшие деньги. С помощью данного устройства можно закрывать и открывать все двери, включая крышку багажника, в автоматическом режиме. Все это осуществляется как непосредственно поворотом ключа в замке, так и с пульта дистанционного управления.

Подсветка

Многие водители устанавливают дополнительную подсветку помимо штатной. Популярно светодиодное овещение, которая монтируется на низ двери.

Для мнтажа необходимо приготовить:

светодиодную ленту необходимой длины, цена от 500 руб.;
электропровода с оголенными и зачищенными концами;
изоленту;
паяльник;
клей;
мультиметр.

Порядок подключения:

Припаять и заизолировать провода заранее отмеренной длины к «плюсу» и «минусу» светодиодной ленты.
Снять обшивку двери.
С помощью мультиметра найти плюсовой провод прикуривателя и соединить его с соответствующим проводом светодиодной ленты.
Минусовой провод концевика соединить с соответствующим проводом светодиодной ленты.
Открывая и закрывая дверку проверить работоспособность подсветки.
Закрепить светодиодную ленту на двери с помощью клея.

Инструкция по замене замка задней двери на Калине

Первым делом необходимо выполнить такую процедуру, как снятие обшивки задней двери.
Так же, для большего удобства можно снять стекло двери, хотя не обязательно. Но, опять же повторюсь, без стекла все делать намного удобнее.
Когда стекло снято, с внутренней стороны двери необходимо добраться до колодки с разъемом и нажав на фиксатор, отсоединить ее.
При помощи отвертки, а также легкими усилиями пальцев освобождаем тяги привода от замка
С торца двери отворачиваем три винта крепления замка
С внутренней стороны извлекаем замок из двери
Устанавливается замок в обратной последовательности

Чтобы на пальцах все не показывать и донести все максимально понятно, постарался сделать видео обзор данного ремонта.

Как подключить концевой выключатель

Прежде чем соединять провода устройств, необходимо отключить электричество, произведя переключение в щитке. Установка концевого выключателя требует тщательной настройки срабатывания.

Для монтажа и подключения прибора нужно зафиксировать дверь с помощью четырех саморезов так, чтобы она в закрытом состоянии надавливала на клавишу концевого выключателя, а в открытом — кнопка освобождалась. Подсоединить электроцепи выключателя через клеммную колодку к току 220 В.

Выключатель концевой в электрической цепи должен быть последним элементом перед питающим проводом.

Для входной двери

Концевой выключатель на входную дверь предназначен для обеспечения функционирования сигнализации и активации света в квартире. Целесообразнее устанавливать бесконтактные датчики, т. к. они занимают мало места и довольно надежны при эксплуатации.

Перед монтажом следует учитывать положение двери и концевика. Для подсоединение прибора электроцепи необходимо проводить на несгораемом основании в противопожарных целях. Работать по монтажу и настраивать выключатель следует сертифицированным инструментом.

Для шкафа-купе

Целю установки концевых выключателей является обеспечение автоматического освещения при открывании двери. Для начала необходимо проложить к шкафу электропроводку. На торцах раздвижных дверей требуется установить дверной механический выключатель с напряжением 220 вольт. Все провода необходимо уложить в защищенных лотках. Затем производится разметка установки светильника и концевых. После монтажа выполняется подключение проводов и налаживается работа концевых выключателей.

Для раздвижных дверей

Для раздвижных дверей монтаж концевого выключателя производится аналогично установке для мебели, но следует при этом применять ультразвуковой датчик.

Для распашных дверей

Для распашных дверей нужно применять механический кнопочный выключатель типа 4313WD. Провода к месту установки прокладываются в лотках. Наладку работы выключателя своими руками нужно выполнять аккуратно не повредив его, т. к. рабочий ход штока составляет 3,5 мм.

Для ворот

Для автоматического открытия и закрытия ворот применяются роликовые механические концевые выключатели. Сделать установку возможно только на откатных воротах, т. к. они имеют меньшие люфты механической части, чем распашные. На торцах ворот необходимо установить концевые, которые будут подключены на двигатель привода открытия и к пускателю.

При установке устройств выключателей на ворота проводники к электродвигателю подводятся в гофрированной трубе, а выключатель выбирается во влагостойком корпусе.

Для автомобиля

Установка концевых выключателей в машине необходима для функционирования сигнализации и освещения. На двери капота и багажника применяется простой кнопочный переключатель. Для дверей салона — бесконтактный. После подключения концевиков для авто следует настроить чувствительность работы охранной системы.

Проверка концевика двери

Когда шток утоплен — контакты разомкнуты. В первую очередь проверяем исправность датчиков, открывая поочередно все двери автомобиля.

Проверка при помощи мультиметра. Подсоединяем к выводам концевика мультиметр в режиме омметра и проверяем замыкание контактов датчика (контакты должны быть замкнуты, сопротивление близко к нулю). Нажимаем на шток датчика и проверяем измерения (контакты должны быть разомкнуты — сопротивление стремиться к бесконечности).

Напомним, в некоторых случаях (например, в холодное время года) концевики могут работать с перебоями. Для Лада Веста, Гранта и Калина 2 можно воспользоваться этим решением, а для Приоры этим.

Сигнализация «Лады-Калина», часть вторая. Пароль!

Что делать автомобилисту, у которого противоугонка неожиданно отказала — в определении причин он путается, а помощи ждать долго либо не от кого?

На этот случай есть резерв. Разработчики предусмотрели возможность пуска двигателя без считывания кодового ключа: нужно сообщить контроллеру некий пароль. На «Калине» его задают, нажимая на педаль газа. Алгоритм записан в энергонезависимую память контроллера. Конечно, изначально этот пароль не активирован: если зажигание включено, а мотор не работает, то на панели приборов, не мигая, горит символ «Проверь двигатель». Если же пароль активирован, то через минуту после включения зажигания символ погаснет: вводи, мол, нужные цифры — и запускай.

Процедура записи пароля похожа на обучение АПС.

1. Вставив обучающий ключ в замок, включаем и выключаем зажигание, затем вынимаем: 6 секунд мигает индикатор АПС — за это время нужно успеть…

2. …включить зажигание рабочим ключом. Звучат три сигнала зуммера, затем еще два — выключаем зажигание и вынимаем ключ. Снова мигает индикатор 6 секунд — нужно успеть…

3. …включить зажигание обучающим ключом… Три сигнала, затем два — выключаем зажигание, но ключ не вынимаем. Вскоре прозвучит один сигнал — и индикатор замигает чаще.

4. Включаем зажигание — вспыхнул символ «Проверь двигатель». Примерно через минуту погаснет — пора вводить пароль. Он должен состоять из шести цифр. Пределы — 111111 и 999999. Выбирайте на свой вкус. Для этого…

Если проблема в свечах зажигания

Далеко не всегда двигатель Калины не запускается по причине неполадок замка зажигания. Начать поиск проблем можно и со свечей зажигания. Какие свечи требуются для Калины? Рекомендованы изделия А17ДВРМ. Их можно заменить на А15ДВРМ. Эти свечи отечественного производства могут быть заменены импортными аналогами. Марка их во многом зависит от двигателя:

Свечи некоторых производителей могут иметь разное количество электродов. Наряду со штатными одноэлектродными свечи бывают многоэлектродными. Для автомобилей производства «ВАЗ» Калина рекомендованы свечи стандартные одноэлектродные. Срок их службы зависит от условий, в которых эксплуатируется транспортное средство.

Менять свечи рекомендуется каждые 30000 км пробега. Многие владельцы автомобилей Лада Калина в качестве лучших марок выделяют следующие свечи: Brisk, Denso, NGK. Довольно значительная группа автолюбителей выделяет свечи А17ДВРМ, выпускаемые в Энгельсе. Для замены свечей на Калине нужен специальный свечной ключ. Процедура довольно проста.

Двигатель в зоне расположения этих изделий нужно начисто протереть, чтобы мусор не мог попасть внутрь цилиндров при открученных свечах.
Поочередно с каждой свечи снимаются плотно сидящие провода.
Свечи выворачиваются и осматриваются (изображение № 4).
Вворачиваются свечи сначала от руки, затем затягиваются ключом.

Замок зажигания в автомобиле — это надежный узел, который способен работать долго и безаварийно. Но иногда его приходится снимать для ремонта или для полной замены. Сделать это можно своими руками. Заодно можно проверить работоспособность таких деталей, которые могут выйти из строя.

Причины неполадок двигателя могут скрываться в неисправности других узлов и механизмов автомобиля. К ним относятся свечи, катушка зажигания и модуль зажигания. Автомобильный электрик профессионально справится с поиском подобных причин.

Проверка и замена концевиков дверей на автомобилях Лада

12 январь 2020 LadaOnline 22 885 Для повышения безопасности (чтобы водитель не начал движение с открытой дверью и для работы сигнализации) автомобили оборудованы датчиками открытых дверей (в народе «концевики» или «концевой выключатель»). Их неисправность заставляет неправильно работать плафон освещения в салоне и не дает поставить машину на охрану. Разбираемся, как проверить и при необходимости заменить концевики дверей.

Замена

Чтобы снять концевики следует открыть двери, затем:

снять защитный чехол с датчика, просто потянув его на себя.
поддеть концевик отверткой
снять концевики, отщелкивая три фиксатора
отсоединить колодку с проводами.

На некоторых моделях Лада (например, Лада Приора или Нива 4х4) концевики крепятся к кузову при помощи винта.

На Lada XRAY концевик находится в замке двери и меняется вместе с замком.

Установка производится в обратной последовательности.

Проверка проводки

Инструкция для автомобилей сборочной линии B0 (XRAY, Ларгус, Nissan Almera, Renault Duster, Sandero). Снимаем концевик и устанавливаем мультиметр в режим вольтметра. Измеряем напряжение на контактах колодки с проводами:

если напряжение не поступает — неисправна цепь лампы плафона освещения салона или сама лампа.
если напряжение значительно меньше 12 В, вероятно поврежден провод, соединяющий датчик с «массой».

Устанавливаем мультиметр в режим омметра, один щуп подсоединяем к «массе» (кузову), а другой — к выводу колодки с черным проводом. Сопротивление должно быть близко к нулю. Если сопротивление большое и стремиться к бесконечности, вероятно место соединения провода с кузовом повреждено коррозией или поврежден провод (обработать соединение средством для защиты электрических контактов). Если так устранить неисправность не удалось, необходимо снять обшивку салона со стойки, найти и устранить неисправность.

Проверка концевика двери

2 0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Особенности штатного центрального замка

«АвтоВАЗ» даже на самые бюджетные комплектации Калины устанавливает с завода систему центрального замка с пультом ДУ. Однако для качественной защиты автомобиля от угона такой системы явно недостаточно. Управление ЦЗ Лада Калина осуществляется и из салона. На водительской двери рядом с блоком управления стеклоподъёмниками находится кнопка центрального замка. Ключ зажигания одновременно выполняет функцию пульта. На его пластиковой части находятся три кнопки, назначение которых следующее:

Отпирание. Одно нажатие – должен щелкнуть актуатор, и откроется дверь водителя, два нажатия – остальные.
Закрытие. Для закрытия всех дверей одновременно достаточно нажать кнопку один раз.
Открытие багажника. Имеется не во всех комплектациях, так как необходим актуатор замка багажника. Также можно установить электропривод самостоятельно.

Функций противоугонной системы центральный замок не имеет, здесь нет датчиков удара. Всё, что может ЦЗ – это сигнализировать о несанкционированном открытии.

Выключатели индуктивного типа

Хлопковый выключатель

Приборы индуктивного типа (ИП) составляют особую группу и не относятся ни к одному из уже рассмотренных классов. Принцип работы этих устройств состоит в срабатывании при приближении к ним достаточно массивных металлических предметов.

Такие изделия реагируют на внешние наводки, влияющие на величину индуктивности встроенного чувствительного элемента (принцип их работы приводится на рисунке ниже).

Принцип работы ИП

Данный вид переключающих приборов применяется в подъемниках, грузовых и пассажирских лифтах, а также для управления работой металлических ворот раздвижного типа. Они могут иметь самые различные исполнения: начиная от массивных изделий, фиксируемых на болты, и кончая миниатюрными датчиками, приклеиваемыми по месту установки.

Функционируют эти устройства следующим образом:

При приближении металлического предмета к индуктивному датчику ИП сопротивление его дроссельной катушки увеличивается, что вызывает снижение тока через неё и обмотку реле К1;
Это приводит к отключению реле и размыканию его контактов К1.1, включённых в силовую цепь привода дверей;
После снятия напряжения с питающей линии движение дверей прекращается.

Обратите внимание! Для питания индуктивной катушки ИП и релейной обмотки необходим дополнительный источник Uп. Выключатели этого класса выпускаются под обозначением ВБИ-М12 и используются совместно со стандартными электрическими реле типа РП-21 или МРП-1

Выключатели этого класса выпускаются под обозначением ВБИ-М12 и используются совместно со стандартными электрическими реле типа РП-21 или МРП-1.

В заключительной части обзора отметим, что применение концевых выключателей для управления дверьми заметно повышает комфортность обитания в условиях современных загородных хозяйств. При наличии определённого опыта и необходимых комплектующих каждый желающий сможет частично автоматизировать процесс управления гаражными или въездными воротами на своей даче.

Лада Калина Седан K-Line › Бортжурнал › Установка доп. концевиков передних дверей. Тема с www.lkforum.ru: Эксперимент с замками. Проверьте

Доброго времени суток!

Сейчас «обрадую» (огорчу) непосвященных. Те кто периодически читают www.lkforum.ru — в теме.

Предистория такая. В поисках чего-то (уже не помню) на форуме LK наткнулся пол года назад на такую темку: Эксперимент с замками. Проверьте

Для тех, кому ЛЕНЬ читать там, просто выложу немного описания:

Случайно обнаружила такую вещь: ставишь машину на сигналку, а потом, если медленно и очень аккуратно открываешь дверь ключом, то ничего не срабатывает. Проверяла на нескольких калинах. Тоже самое. Это нормально?

…Ключ поворачиваешь примерно на 45 градусов, половину его возможного поворота, и медленно за ручку открываешь дверь не меняя положения ключа. Должно молча открыться. Если у тебя срабатывает сигналка, то тебе крупно повезло.

…дверь открываешь так: сначала ключом начинаешь поворачивать и при этом тянешь дверь. Лучше проверять на салонном плафоне, если можно открытьа плафон не загориться, то глюк присутствует.…

Пути решения читать там же.

Почесал репу и пошел проверять конечно же!

НУ и что вы думаете? Конечно же — огорчился… Был слегка шокирован. У меня тоже открываются замки…

Мой путь решения, читать ниже (как и многих, или немногих).

Что требуется:1. Пара концевиков капота от калины (80.3710А) — 100р2. паяльные принадлежности (паяльник, олово, канифоль (флюс))3. Провода (для удлиннения) + 2е клемы под болт4. Изолента5. Прямые руки

Начнем. Установка концевиков

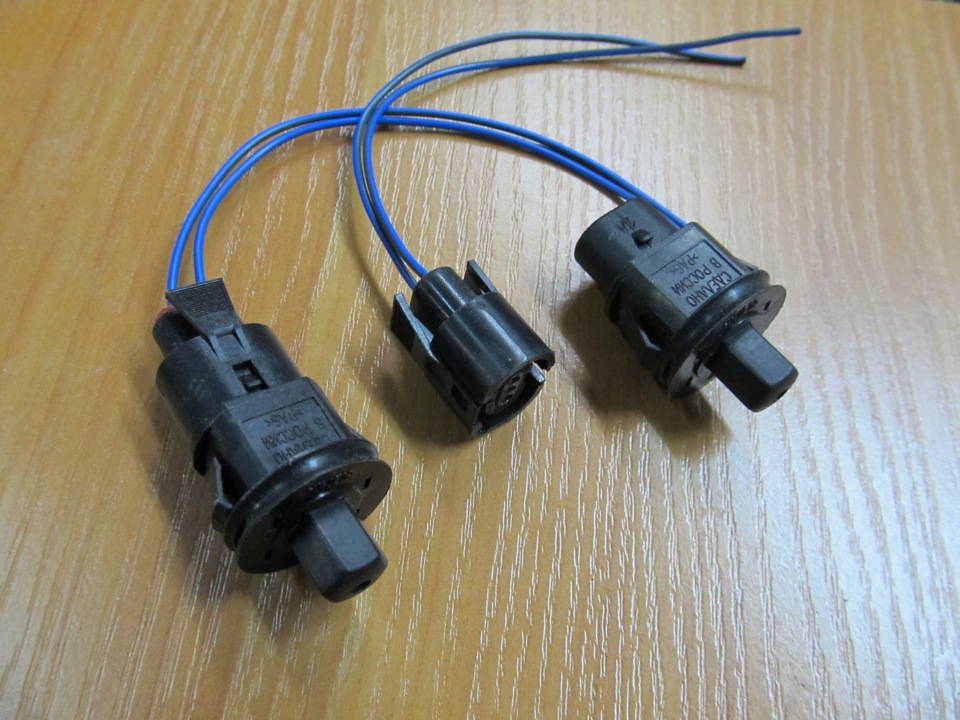

1. На авторынке приобрел концевик капота (не только на Калины такие ставят). На фото сравниваю с заводским. Точь-в-точь!

2. Заодно взял штекеры к концевикам. Можно было и без них обойтись… Всего лишь немножко побольше с паяльником поработать.

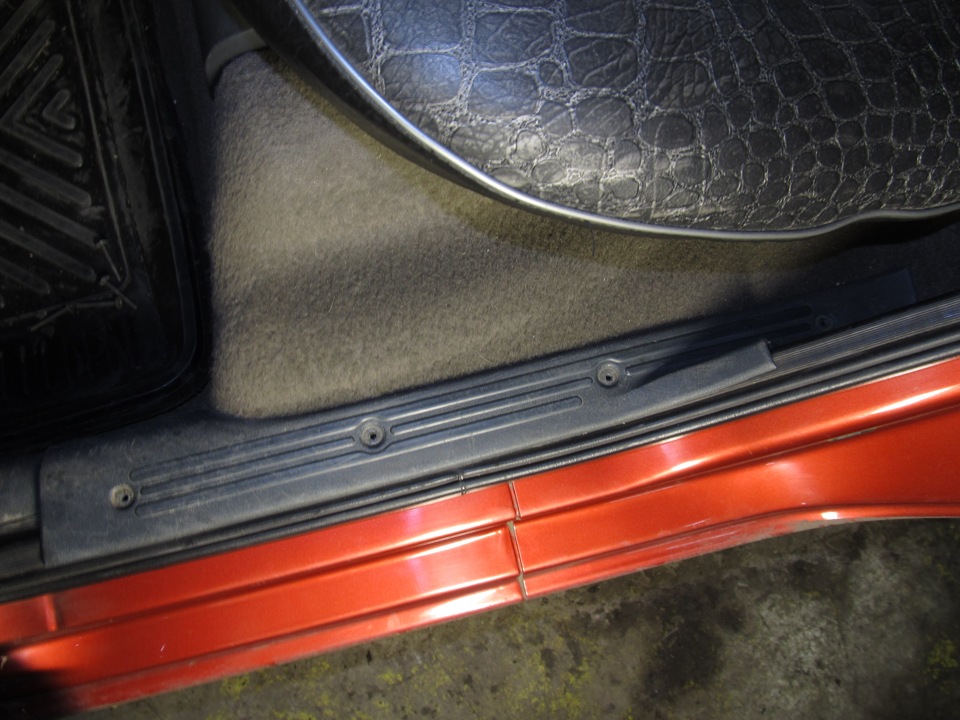

3. Откручиваем 5-ть саморезов, крепящих накладку переднего порога и снимаем ее.

4. Откручиваем 4-е самореза, крепящих накладку заднего порога и снимаем ее.

5. Ключем на 17ть откручиваем крепление ремня.

Внимание! Снимаем накладку боковой стойки. Сначала уплотнители дверей отгибаем с обеих сторон, чтобы не держали накладку

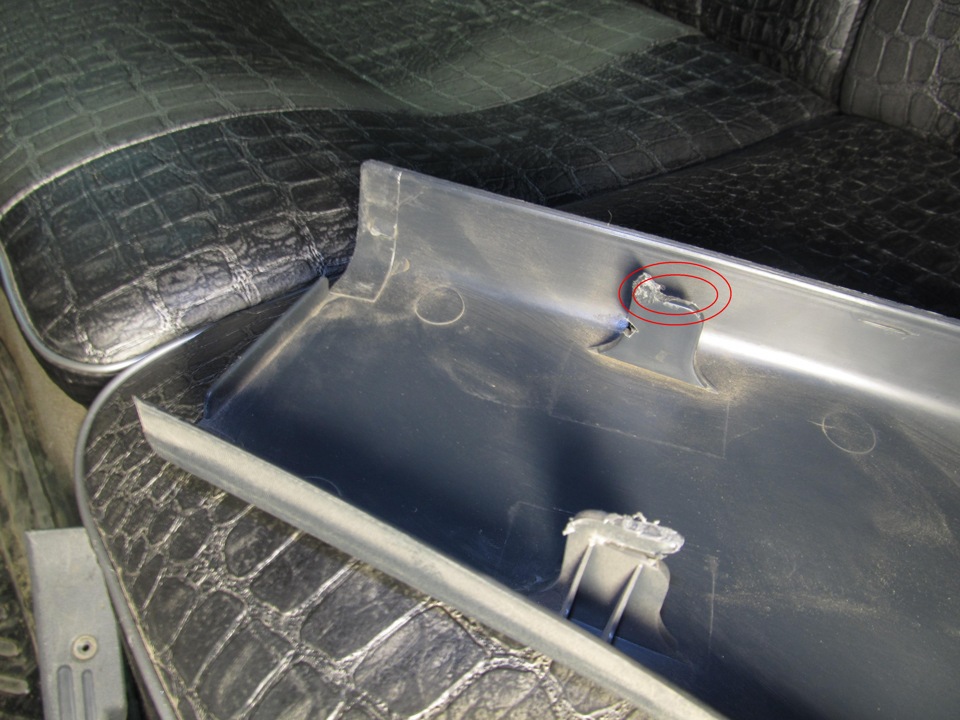

Затем осторожно тянем вверх, т.к. пластмассовые крючки можно отломать (у меня с одним так вышло)

7. Вот отсюда и растет ремень!

8. Снимаем заглушку под концевик.

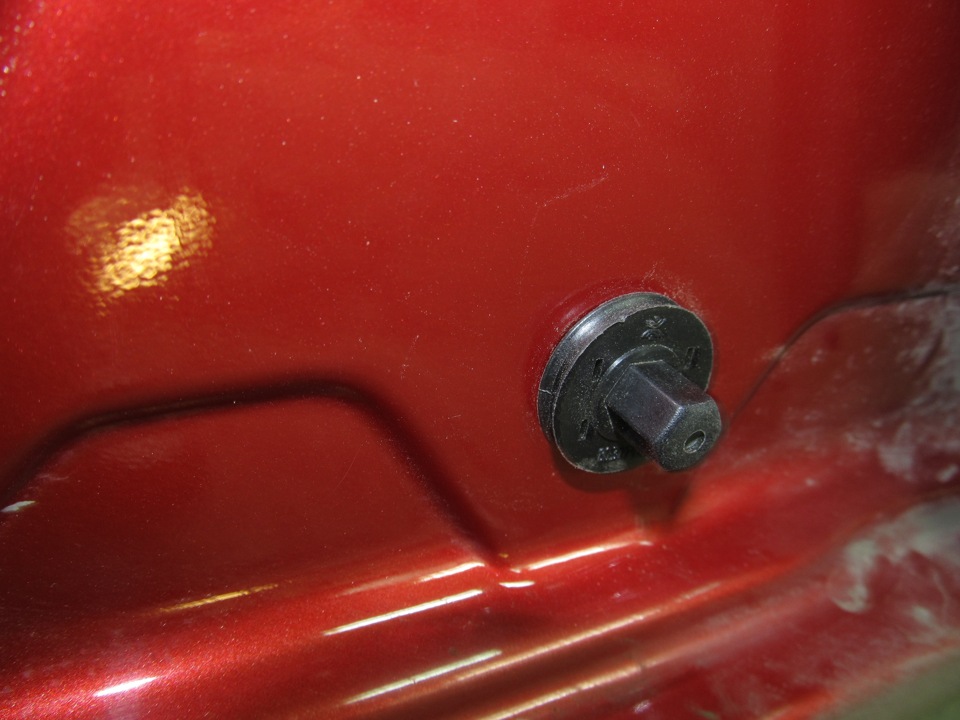

9. Вставляем концевик в паз. Если что, обратно концевик легко вытащить!

10. Стандартных (синих) проводов, как видно, не хватает.

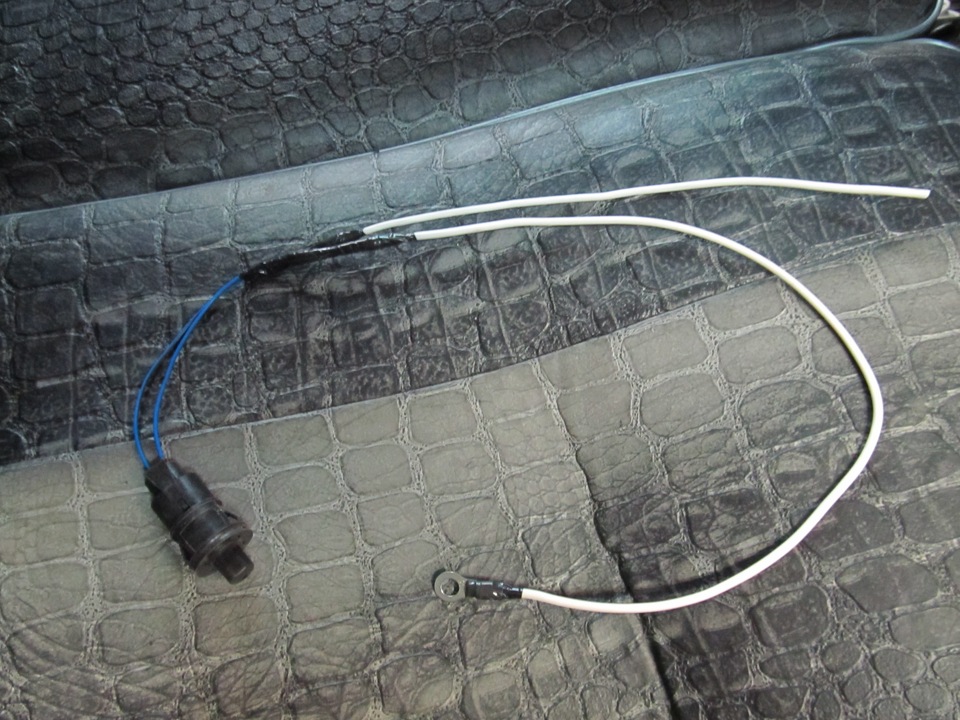

11. Наращиваем провода следующим образом. Этой длинны мне как раз и хватило!

12. Подключаем один конец провода на корпус авто. Болт для этого уже есть!

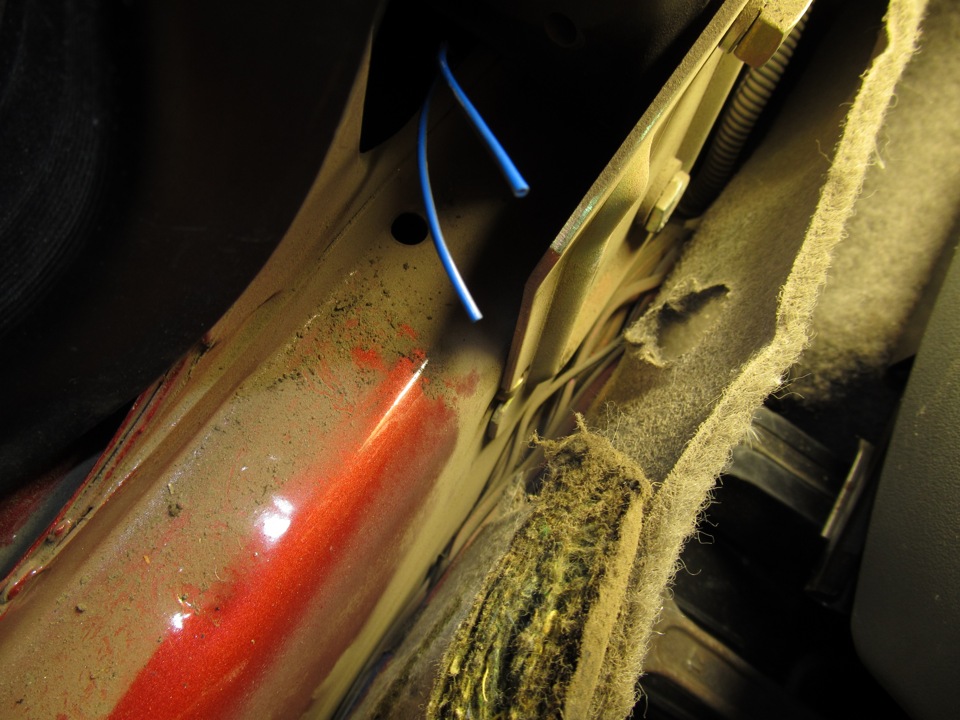

13. Подключаем второй конец концевика следующим образом.Со стороны водителя нужно в жгуте проводов, что проложен с левой стороны порога под обшивкой пола найти БЕЛЫЙ с ГОЛУБЫМ провод.

Для подключения концевика со стороны пассажира нужно в жгуте проводов найти КОРИЧНЕВЫЙ с КРАСНЫМ провод.

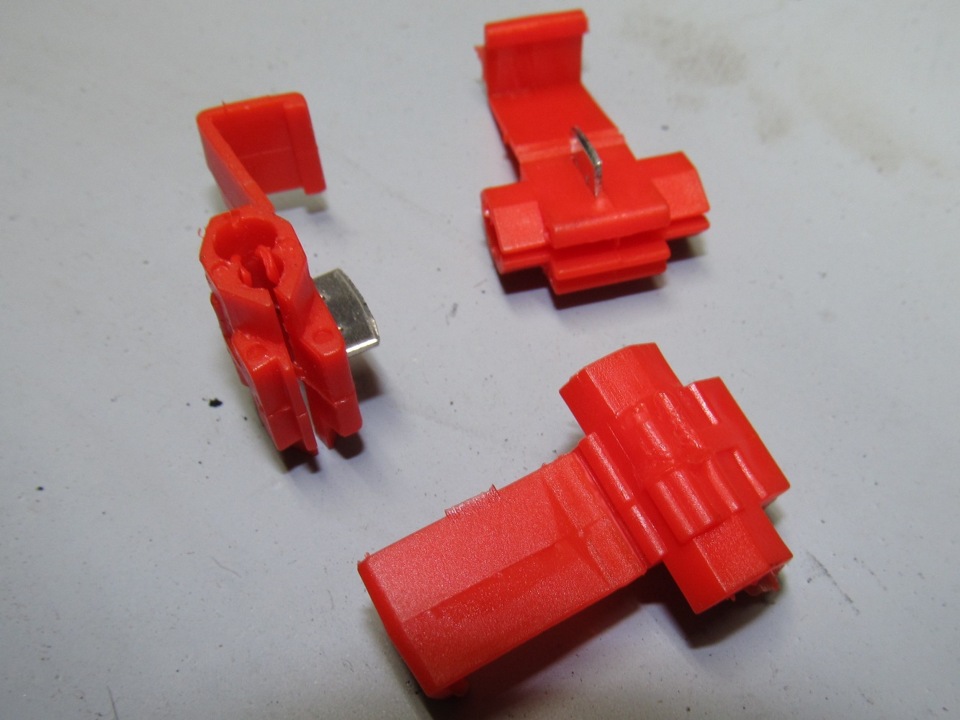

14. Подключался к проводам с помощью врезного двухконтактного зажима. Цена ему 3р. в магазине радиодеталей.

Проверяем работоспособность и радуемся!

ПС: те, кто вообще не читают текст, а просто смотрят картинки, даже не поймут, зачем я это сделал

Отдельное СПАСИБО Митяю с Челябинской ячейки. На основании его отчета захотел выложить что-то подобное. Очень помогло его описание: Установка концевиков

Заодно можно было и механизм ремней безопасности смазать. Читаем тут:Заклинивание ремней безопасности. Разборка, чистка механизма
